混合键合与先进封装的工艺管控

在先进封装领域，价值是逐层、逐器件、逐工艺步骤累积起来的。当芯粒、高带宽内存堆叠芯片或是混合键合器件进入组装环节时，厂商已经在这些器件上投入了大量材料与工艺资源。这个阶段若存在未被检出的缺陷，整套组装件都会面临失效风险。

这项挑战还在加剧：封装特征尺寸不断缩小，使得先进封装的工艺要求逐步接近传统晶圆前道制造的公差标准。未来，厂商将面临越来越大的压力，需要检出更小尺寸的缺陷，并对日趋复杂的结构做表征分析。

但挑战不止于微小的表面缺陷。先进封装工艺需要对表面、侧壁以及亚表面开展检测，需要应对颗粒、裂纹、内部埋藏缺陷、微凸点异常、键合空洞等各类问题，同时还要对凸点高度和表面轮廓做精密测量。随着缺陷类型与工艺管控需求越来越多样，厂商需要一套灵活方案，在统一工作流中组合多种互补的检测与量测技术。

因此厂商需要适配每一层特有风险的工艺管控策略。高灵敏度二维检测可识别表面颗粒以及图形相关异常；高速红外亚表面检测能够发现原本无法观测的空洞与埋藏缺陷。三维量测技术可以测量关键微凸点高度和表面轮廓，帮助厂商更完整地表征先进封装结构。核心目标是在需要做出生产判断的节点，为工艺工程师提供所需数据。

不过，提升灵敏度不能牺牲产能。随着特征尺寸缩小，检测技术必须识别更微小、更隐蔽的缺陷，同时维持大规模制造所需的吞吐量。如果检测吞吐量过低，就会成为本就重资产的产线中的瓶颈。

先进光学架构、多角度照明以及专用成像技术，有助于提升难检出缺陷的可见度。传统明场或暗场检测很难识别侧壁和低对比度缺陷，多角度照明则可以改善这类缺陷的成像效果。但提升缺陷可见度只是难题的一部分。

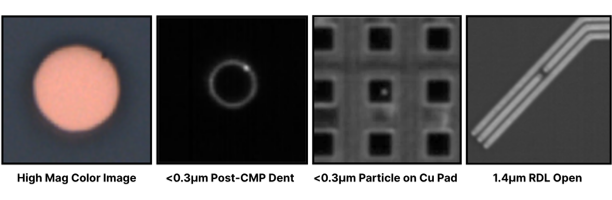

图1：厂商必须让检测与量测能力匹配该层对应的特定风险和决策节点。

每一层都有截然不同的工艺管控需求。厂商必须让检测、量测能力匹配该层对应的特定风险和决策节点。用于为混合键合做表面预处理的化学机械平坦化（CMP）工序，就是一个典型例子。预处理后的表面必须满足严苛指标，哪怕微小瑕疵都可能制约良率。随着键合节距不断缩小，厂商在这一关键阶段需要更高的检测灵敏度和更严格的工艺管控。

灵敏度提升会带来另一个难题：判断哪些缺陷需要处理。先进封装包含多种材料、结构与表面状态，检出事件的数量和种类随之增加。如果缺少有效的分类手段，工程师会耗费大量宝贵时间查看干扰缺陷或低优先级检出信号。检出更多缺陷，并不代表就能做出更好的决策。厂商需要的不只是缺陷分布图。有效的分类能够区分真正影响良率的缺陷与干扰缺陷，把检测结果转化为可落地的工艺信息。

更早做出可靠判断

先进封装厂商既要保护持续增加的器件价值，又要检出更小缺陷、区分更多种类的缺陷。一套可落地量产的工艺管控方案，最终要帮助厂商回答五个问题：该器件能否进入下一工序？工艺是否开始出现漂移？哪些缺陷最有可能影响良率？能否在不拖慢生产的前提下检出这些缺陷？这套检测方案能否随器件结构和需求变化而适配调整？

当下厂商需要一套灵活的一体化平台，整合多种互补的检测与量测能力，在全工艺流程中回答上述问题。在Dragonfly G5检测平台上集成这些能力，厂商就可以在统一工作流中应对多样化工艺需求，同时降低总体拥有成本，更高效利用宝贵的工厂洁净室面积。

在受损器件流转到下游工序前，找出关键缺陷、评估缺陷潜在影响并输出可落地信息，厂商就能更早完成器件处置判定，更高效应对工艺波动，更好保障良率。
