CanMV 环境搭好逐个跑：K230D BOX 四类 AI 视觉应用例程实测

本文介绍了正点原子K230D BOX开发套件的相关信息，包括外观设计、资源特点、主控参数、原理图等，并搭建CanMV IDE开发环境、驱动安装，结合官方示例实现边缘 AI 视觉相关的工程测试。

K230D BOX是正点原子以K230D为核心推出的开发板，主要应用于人工智能与机器视觉等的应用开发，同时非常适合用于学习K230D芯片的开发。

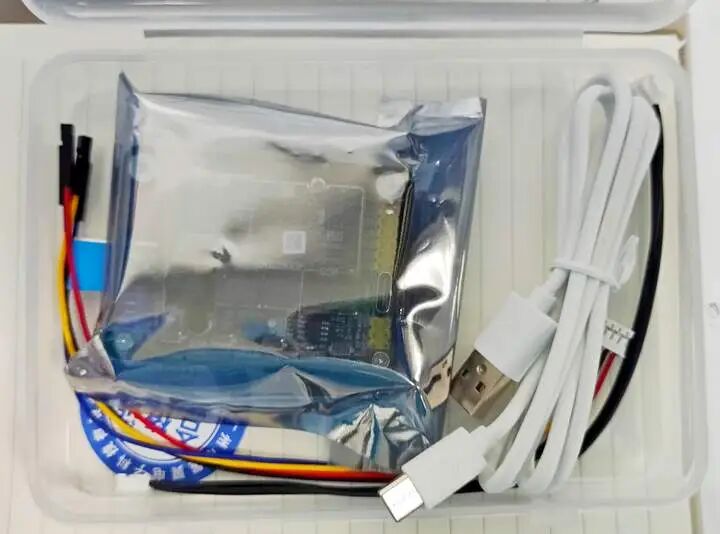

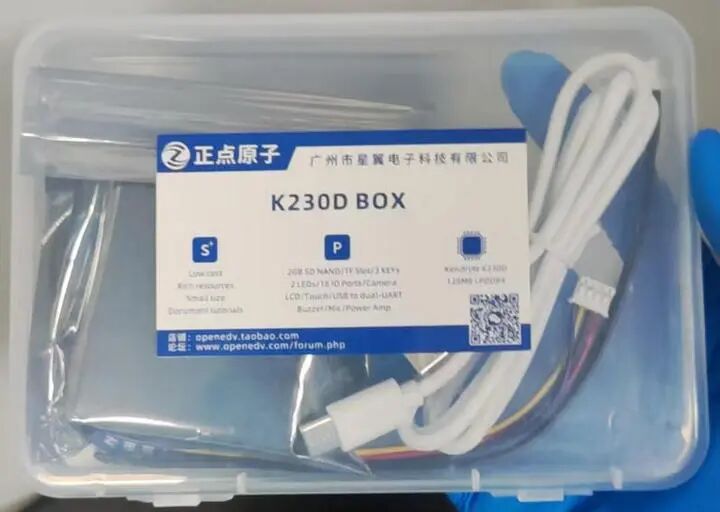

K230D BOX 采用透明塑料盒进行包装

透明塑料盒内包含

• K230D BOX（默认含一个摄像头）

• 散热片

• USB 线数据线（Type-A to Type-C）

• PH2.0 排线 - 4P

• PH2.0 转杜邦彩排线 - 4P

• 合格证

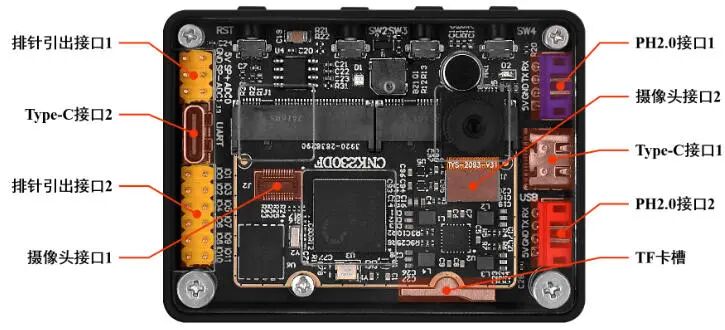

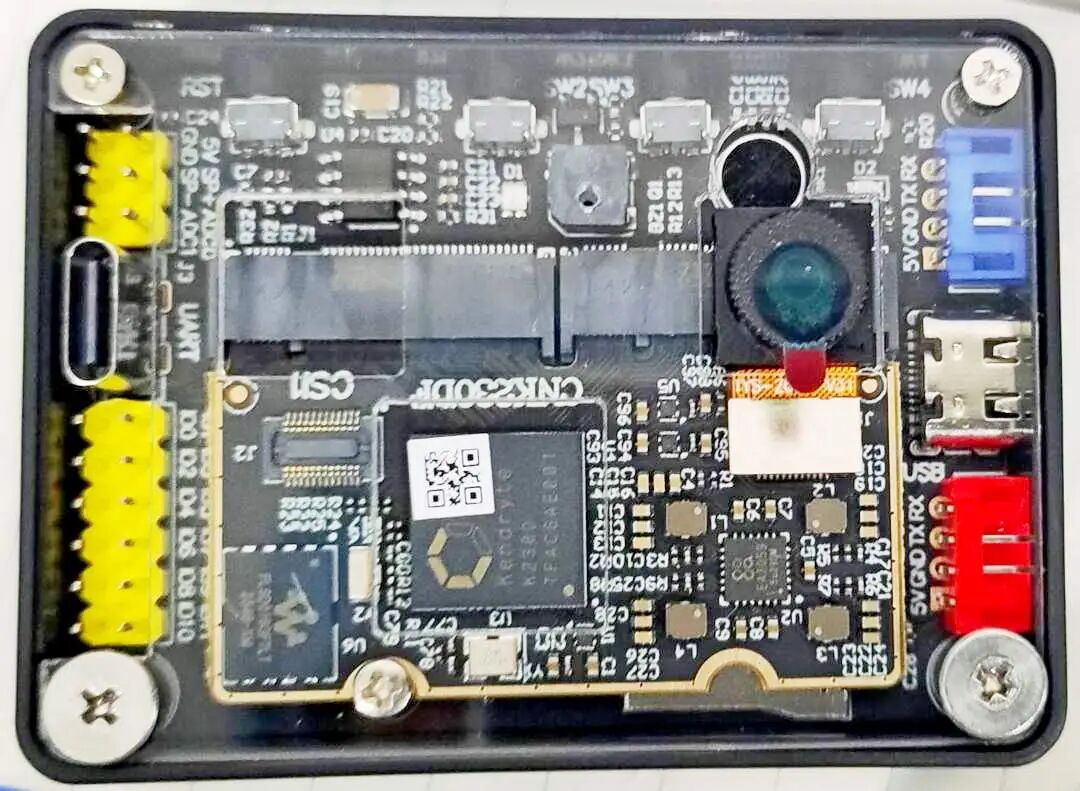

K230D BOX整体采用定制的外壳对主板以及屏幕进行固定和保护，背面是一块定制的透明亚克力，透过亚克力可以看到，K230D BOX内部主板采用了底板+核心板的形式，核心板与底板通过两对M.2进行连接，从而实现电源供给与数据交互。

K230D BOX 整体小巧、美观，内部的底板、核心板设计精美，严丝合缝。

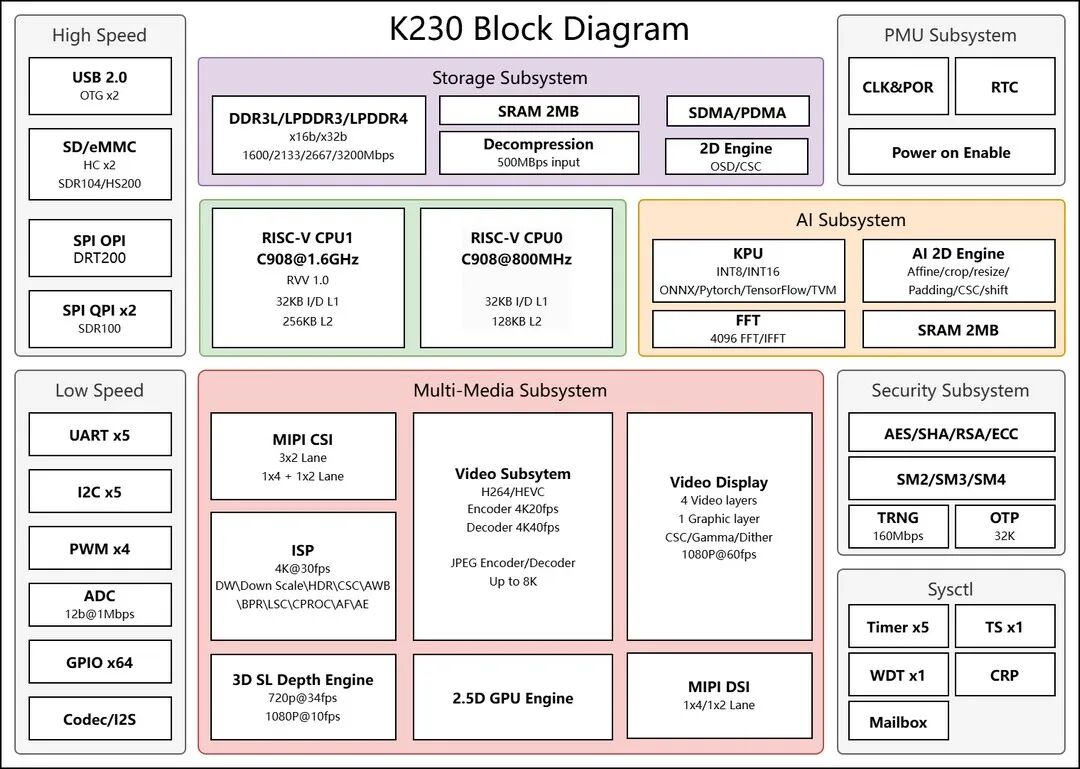

K230D 是嘉楠科技推出的一款基于 RISC-V 架构的 AIoT 芯片，该芯片采用多异构单元加速计算架构，集成了两个 RISC-V 高能效计算核心，内置嘉楠第三代自研 KPU 智能计算单元，具备多精度 AI 算力，广泛支持通用的 AI 计算框架，部分典型网络的利用率超过了 70%。

该芯片同时具备丰富多样的外设接口，以及 2D、2.5D 等多个标量、向量、图形等专用硬件加速单元，可以对多种图像、视频、音频、AI等多样化计算任务进行全流程计算加速，具备低延迟、高性能、低功耗、快速启动、高安全性等多项特性。

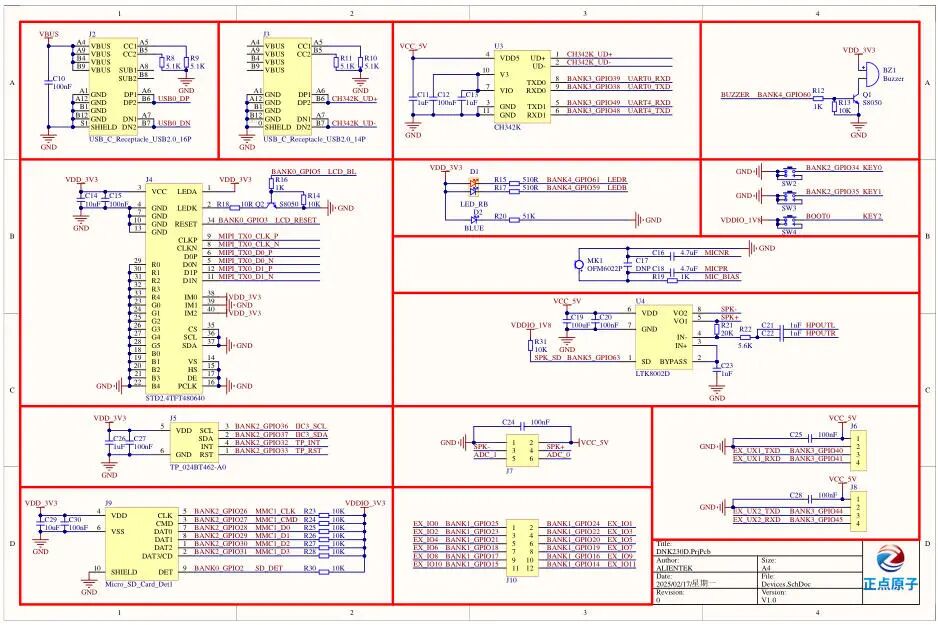

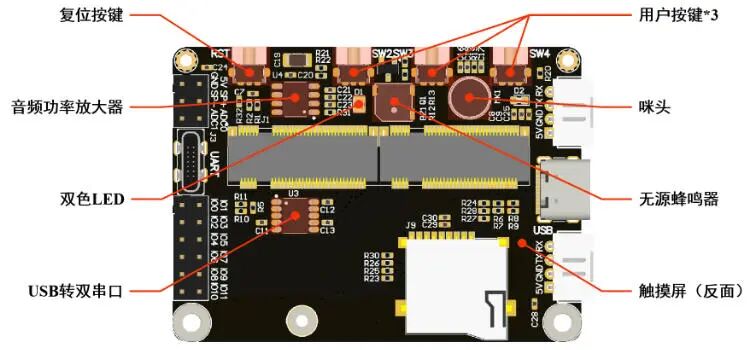

底板

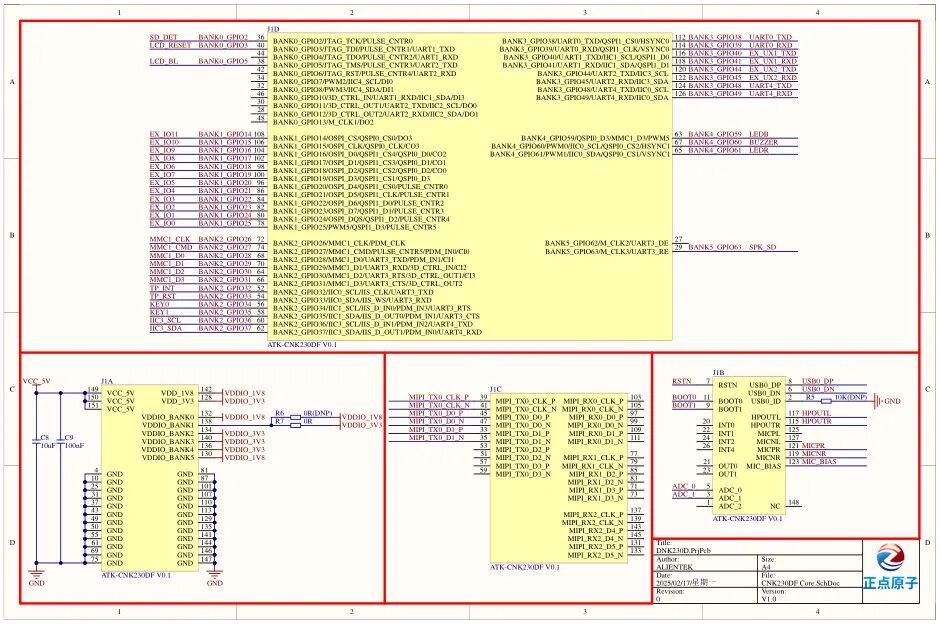

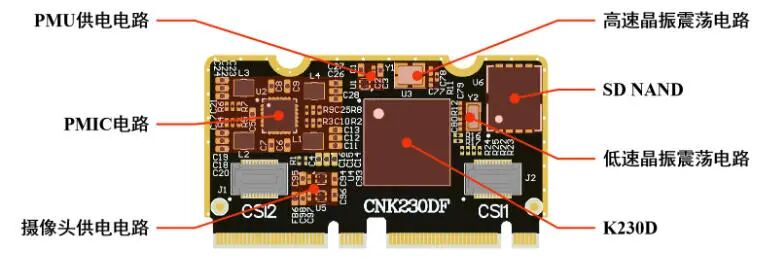

核心板

详见：K230D BOX 介绍 | 正点原子在线文档 .

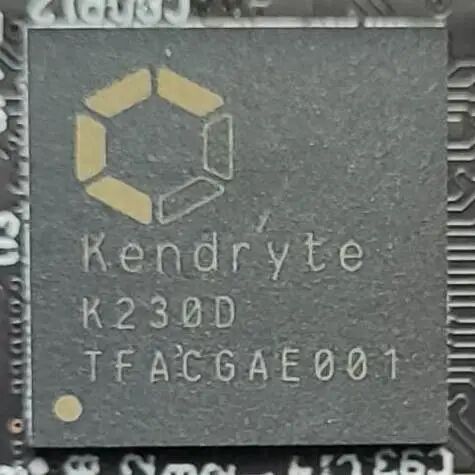

主控

外设

CanMV 是嘉楠科技为 K230D 提供的 SDK 之一，是嘉楠科技创建和维护的一个开源项目，其目的是通过在 K230D 上集成 MicroPython，使得开发者能过够方便快捷的使用 MicroPython 语法在 K230D 上开发和实现 AI 应用。

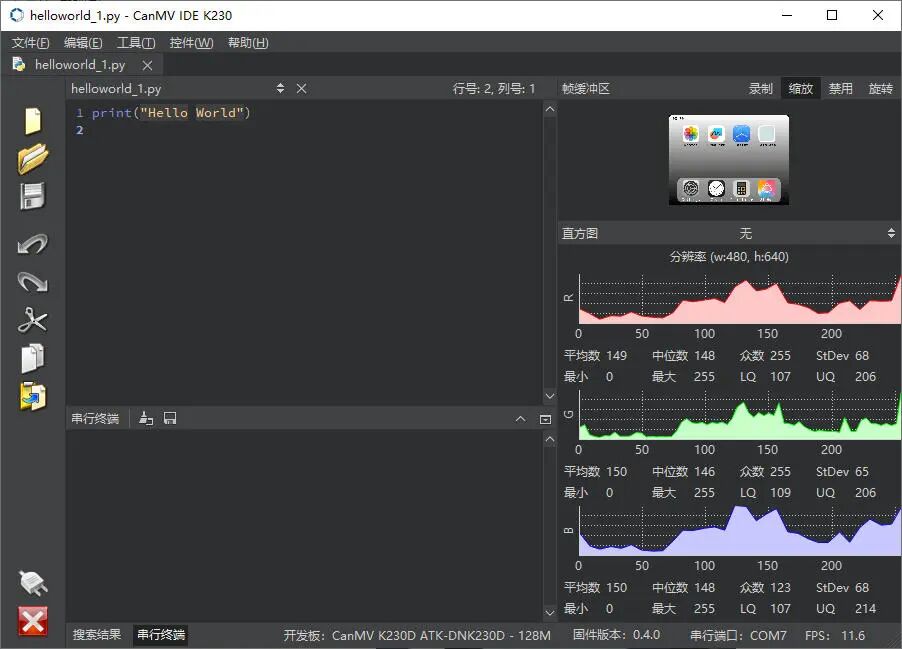

CanMV IDE 是嘉楠科技官方提供的用于 K230D 上进行 CanMV 应用软件开发的 IDE 软件。

• 下载、安装并运行 CanMV IDE 软件；

• 使用 Type-C 数据线连接开发板和电脑；

• CanMV IDE 左下角显示已连接设备及设备信息；

• 右侧状态栏显示开发板试试画面和直方图等信息。

CH342 是一个 USB 总线的转接芯片，实现 USB 转两个异步串口，可供 K230D 的两个核心同时使用。

CH342 的驱动程序官网 下载 页面，一键式安装驱动程序。

使用 Type-C 数据线连接开发板为其供电；

开机自动运行出厂默认程序；

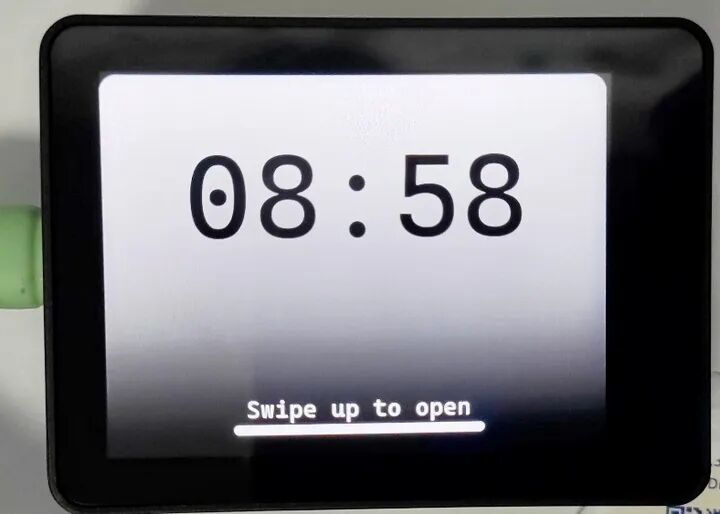

屏幕显示实时时钟；

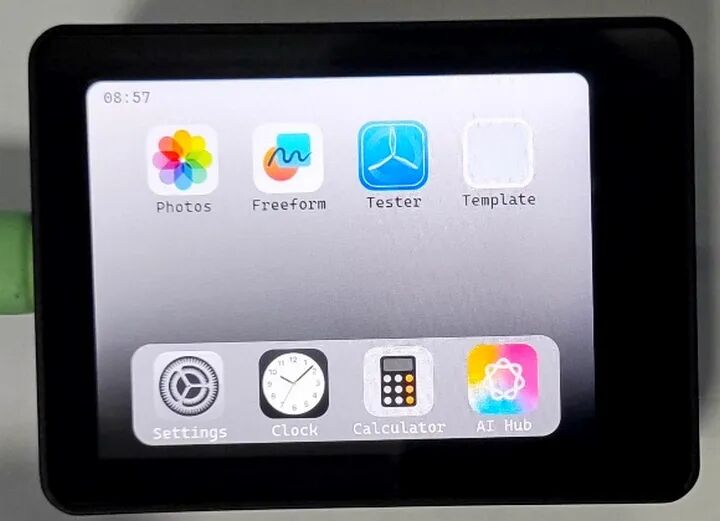

上滑进入 Home 界面；

主程序包含多个测试程序，如设置、时钟、计算器、相册、AI 示例等。

• 点击 AI Demo 应用并进入程序；

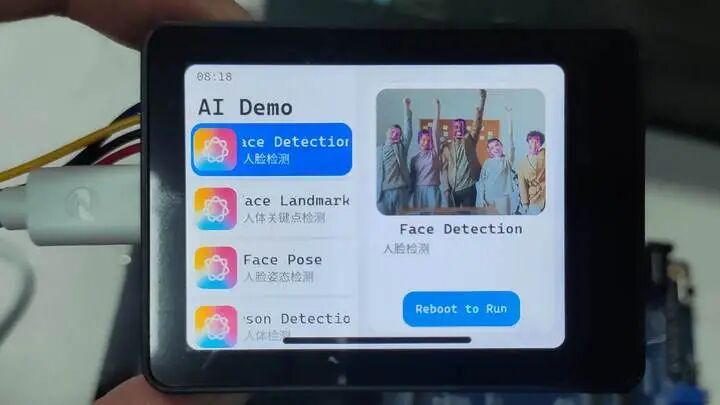

• 点击人脸检测 Demo 例程；

• 点击 Reboot to Run 按钮，Confirm 运行例程；

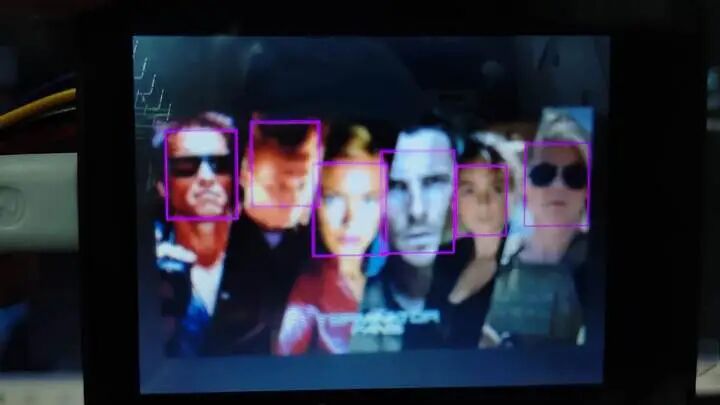

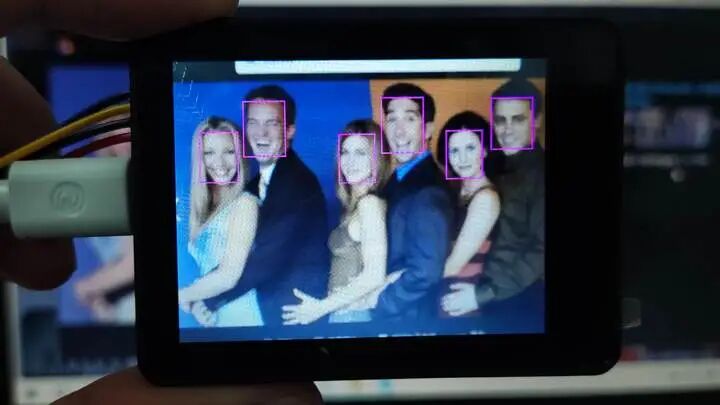

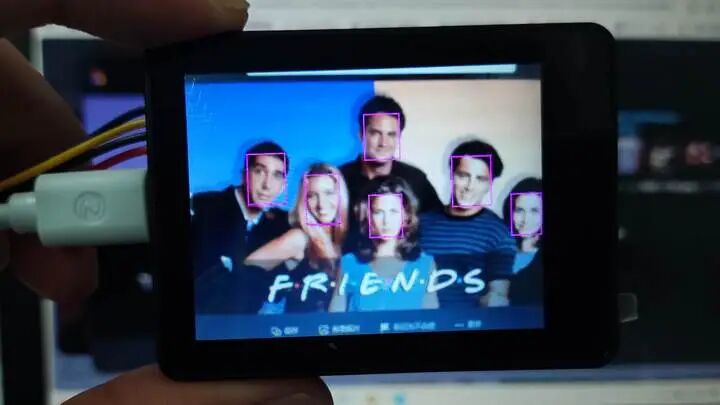

将摄像头对准目标图片或场景，自动快速识别人脸；

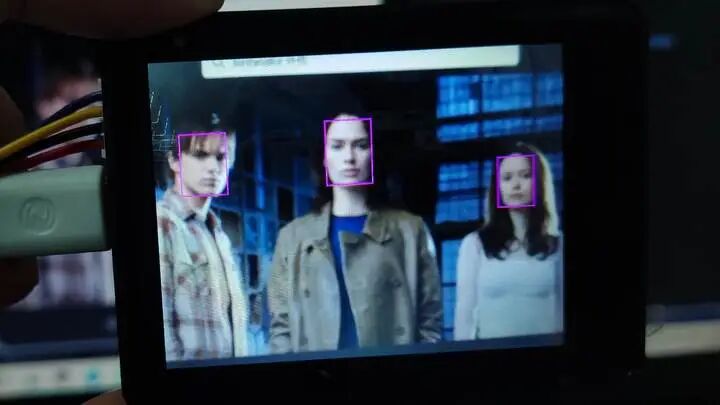

切换不同场景进行测试，识别速度极快，画面流畅。

• 按下顶部 K0 键返回桌面；

• 点击 AI Demo 应用并进入程序；

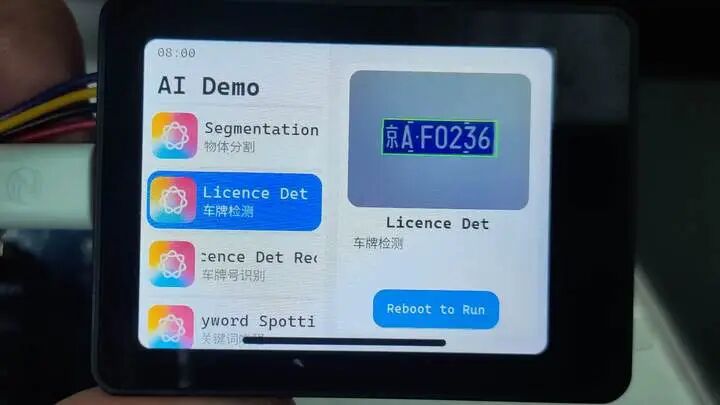

• 点击车牌检测/车牌识别 Demo 例程；

• 点击 Reboot to Run 按钮，Confirm 运行例程；

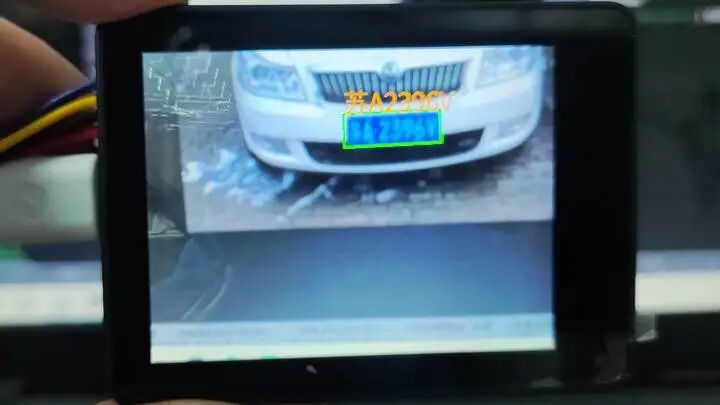

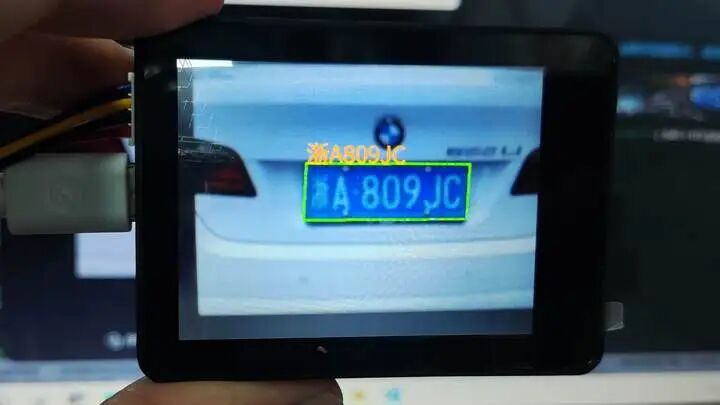

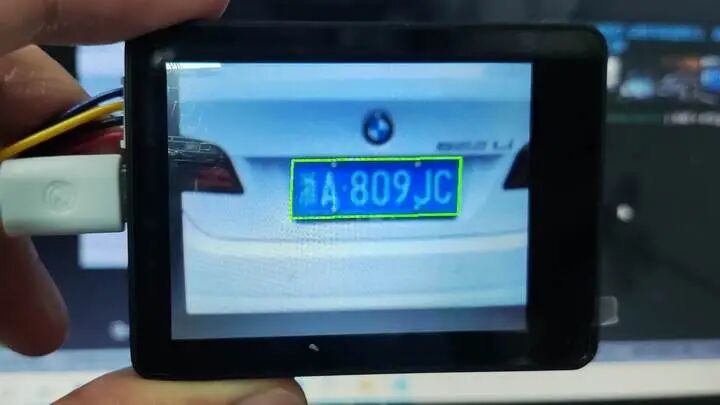

摄像头对准目标画面，自动识别车牌；

识别速度极快，且准确率高；

• 按下顶部 K0 键返回桌面；

• 点击 AI Demo 应用并进入程序；

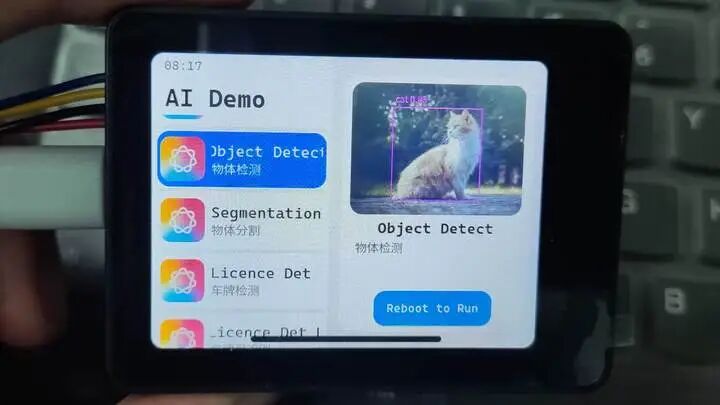

• 点击物体识别 Demo 例程；

• 点击 Reboot to Run 按钮，Confirm 运行例程；

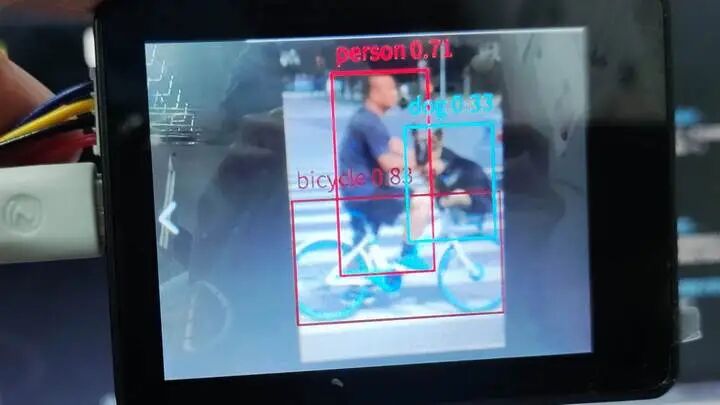

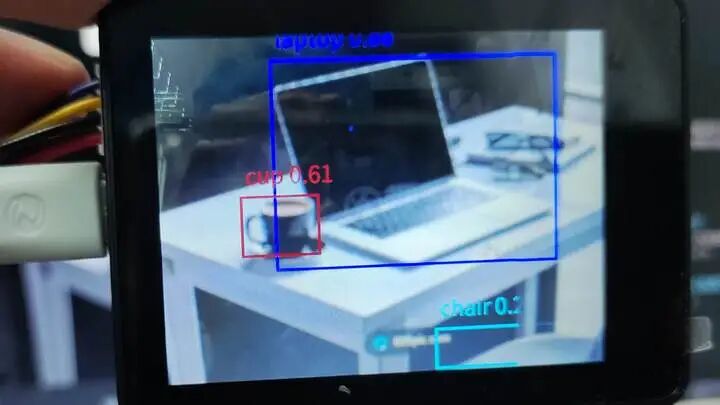

将摄像头对准目标图片或场景，标注物体信息，识别速度极快；

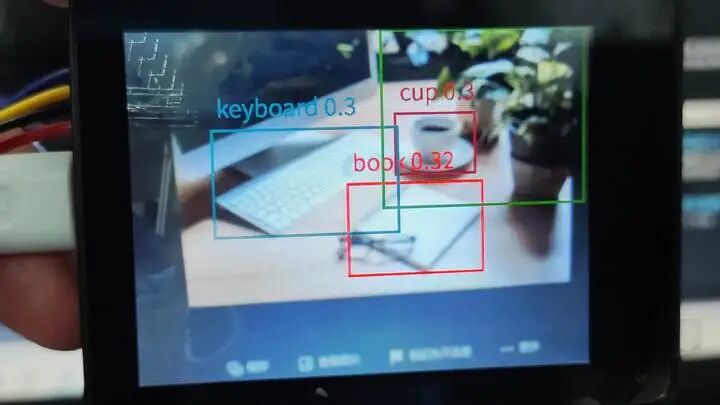

切换不同场景测试

• 按下顶部 K0 键返回桌面；

• 点击 AI Demo 应用并进入程序；

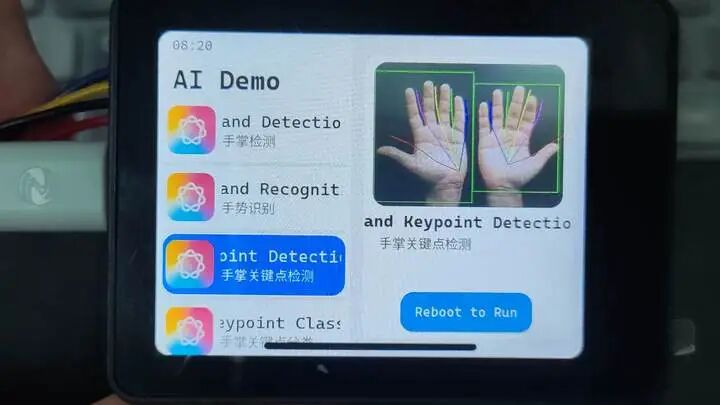

• 点击手掌关键点检测 Demo 例程；

• 点击 Reboot to Run 按钮，Confirm 运行例程；

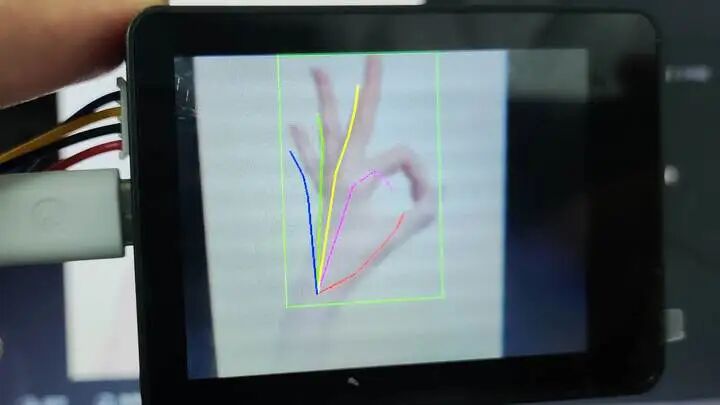

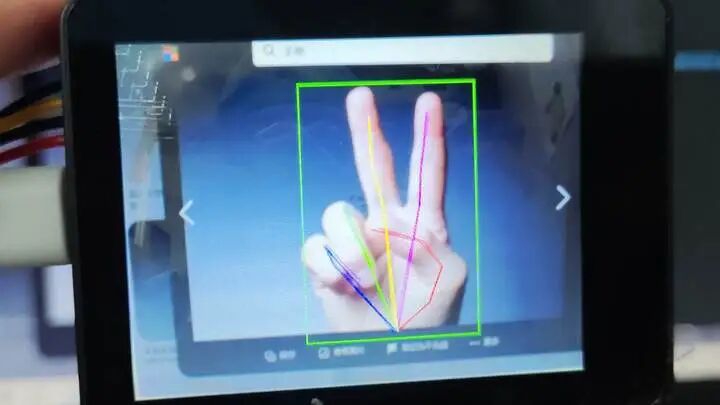

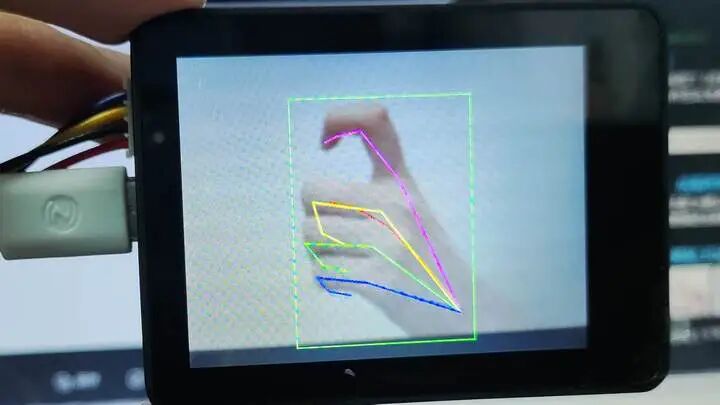

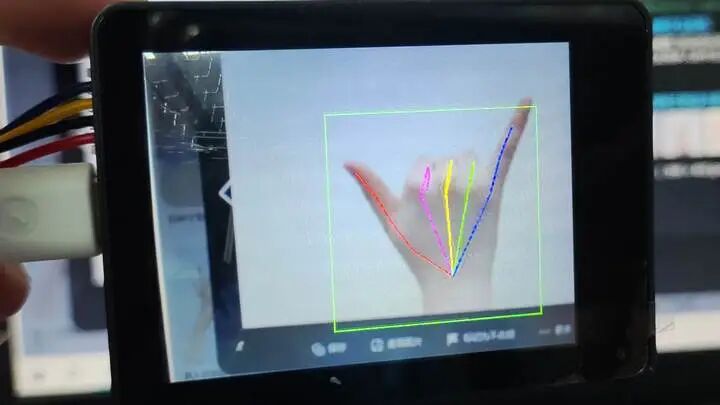

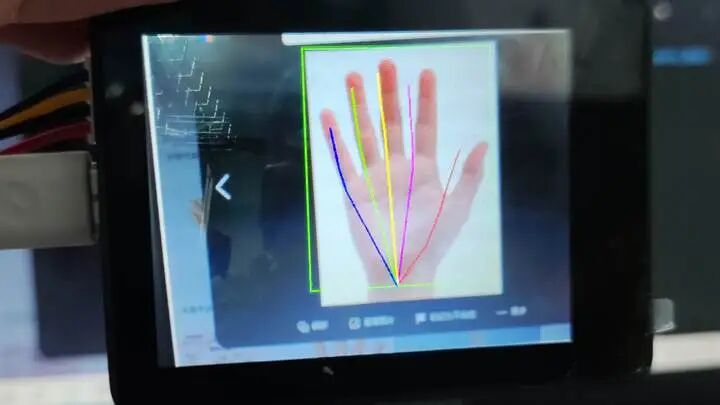

将摄像头对准目标图片或场景，给出手指关节和连线信息；

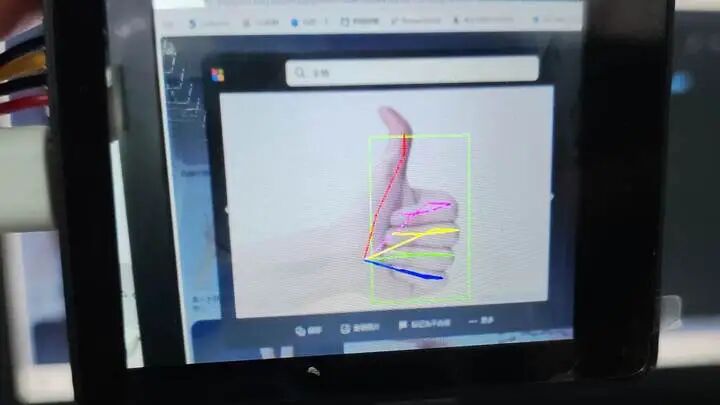

切换不同手势，识别速度极快

总结

本文介绍了正点原子 K230D BOX 开发套件的相关信息，包括外观设计、资源特点、主控参数、原理图等，并搭建 CanMV IDE 开发环境、驱动安装，结合官方示例实现边缘 AI 视觉相关的工程测试，为相关产品的快速开发和应用设计提供了参考。
