给CPU基板动“手术”替换数据针脚，复活Intel Celeron 1200

本次修复的有二十五年历史的芯片缺了一根针脚，底下的焊盘也被扯掉了。就目前状况而言，装入了这颗 Pentium III 近亲的系统根本无法点亮。不过，得益于小心翼翼地“深挖基板”以及一系列细致的准备工作，Bits und Bolts 成功焊上了一根供体针脚，让这颗 CPU 重新跑了起来——随后还把它超频了 33%。

由于 Celeron 1200 缺失的针脚是一根数据针脚（D47），这确实是个“要么修好、要么报废”的处境。有时 CPU 缺一两根针脚仍能照常工作，当剩余几根针脚功能重复时（比如供电或接地针脚），它对这种缺失的连接毫不在意。

Bits und Bolts 先以受损部位的近景特写开始修复过程。针脚缺失区域，放大的图像显示，绿色表层之下暴露出了好几层铜。新针脚必须只连接到中间那个圆形区域，而不能与周围的任何铜层意外相连。于是 Bits und Bolts先在该区域涂上阻焊层。这些针脚非常细小，要把周围区域结实地、干净地遮蔽起来，是一项精细的活儿。

在 Celeron 1200 缺失针脚周围的阻焊层固化期间，Bits und Bolts 从另一颗“确定已损坏”的 Tualatin 芯片上取下了几根针脚。回到正在修复的 CPU 上，接下来该涂助焊剂，然后尝试给供体针脚将要焊接的中间圆形铜区“镀锡”。

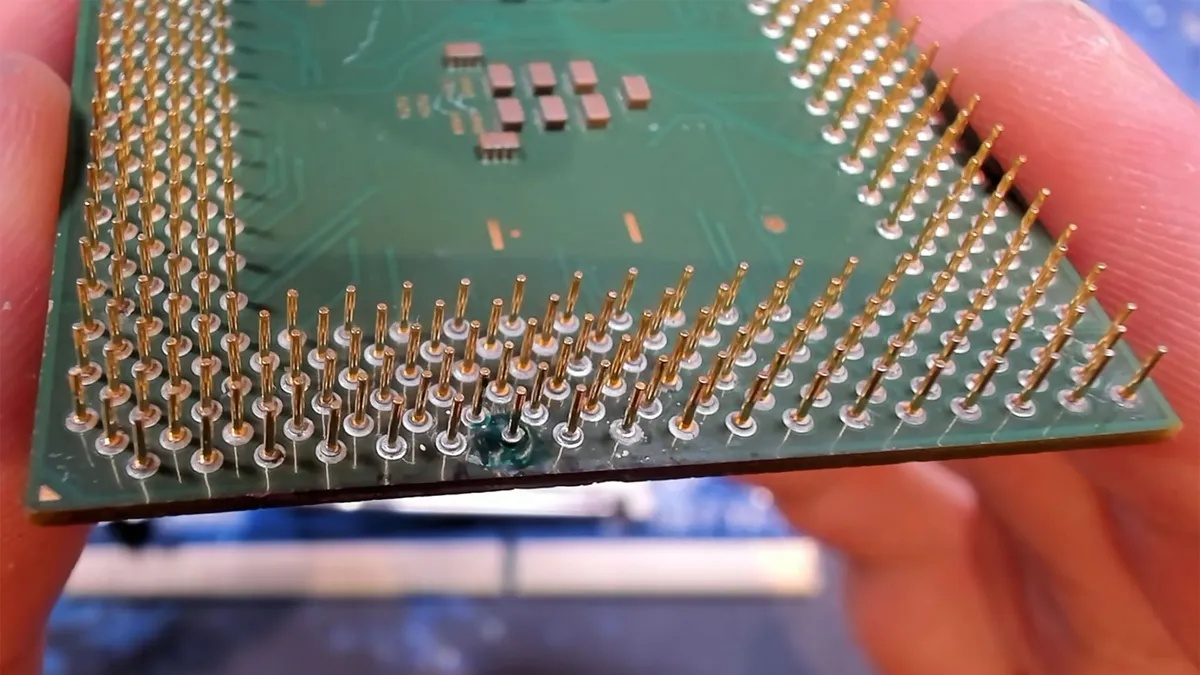

焊接供体针脚进行得很顺利，针脚位置恰到好处、笔直挺立。一眼就能看出哪根针脚是 Bits und Bolts 加上去的。这位技术玩家没有立刻用修好的处理器开机，而是先用万用表测了几个读数，没有发现明显问题。

这台塞着“打补丁”处理器的 PC 系统顺利启动，毫无障碍。Bits und Bolts 表示，这是他们第一次修复看起来如此严重的处理器针脚问题。

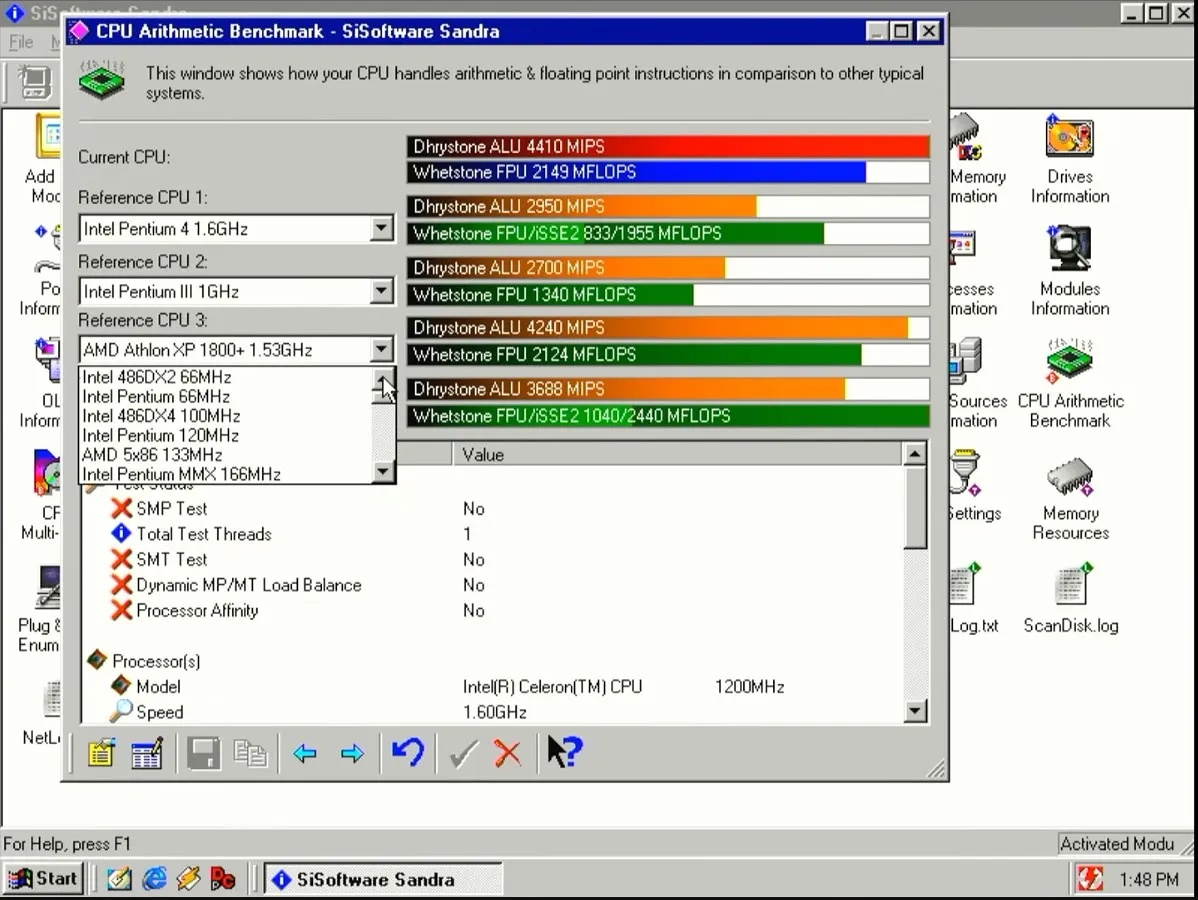

这颗 CPU 接受了包括 SiSoft Sandra 在内的多项基准测试。更有甚者，它还被超频了 33%，稳定运行在 1,600 MHz。这证明了手工微焊点的接触电阻和高频信号衰减极低，足以支撑更高频率的总线时钟，给高难度硬件修复的“可靠性/稳定性验证”提供了直观参考。

本次修复表明，断针并不可怕，可怕的是底座焊盘撕裂（Ripped-off Pad）。工程极客通过向下挖掘基板，暴露出了内部多层铜层（Copper Planes）。针对关键数据通道损伤时，必须做到物理级彻底连通才能复活总线交互的硬性逻辑。此外，修复后的引脚不仅电气性能要达标，垂直度与高度必须满足 CPU 插座（Socket）的机械公差要求，防止插拔时损坏 Socket 或造成二次短路。
