光刻胶烘烤工艺对DUV浸没式光刻随机性的影响

深紫外（DUV）浸没式光刻，至今仍是先进半导体制造中不可或缺的核心图形化技术。该技术采用193nm氟化氩（ArF）曝光系统，在投影透镜与晶圆之间填充高纯度去离子水以提升数值孔径，从而实现比干式曝光更小的特征尺寸。在极紫外光刻尚未完全覆盖所有节点的背景下，DUV浸没式光刻凭借成熟工艺基础和较低成本，继续在逻辑与存储芯片量产中扮演关键角色。

然而，随着特征尺寸逼近物理极限，“随机性”（stochastics）正日益成为决定图形质量和良率的主导因素。尽管光子散粒噪声是根本来源之一，但光刻胶工艺条件，尤其是烘烤步骤，对微观涨落如何转化为可印刷缺陷影响深远。在一颗芯片动辄数十亿个图形特征的背景下，极低概率的随机缺陷也可能累积为不可忽视的良率损失。

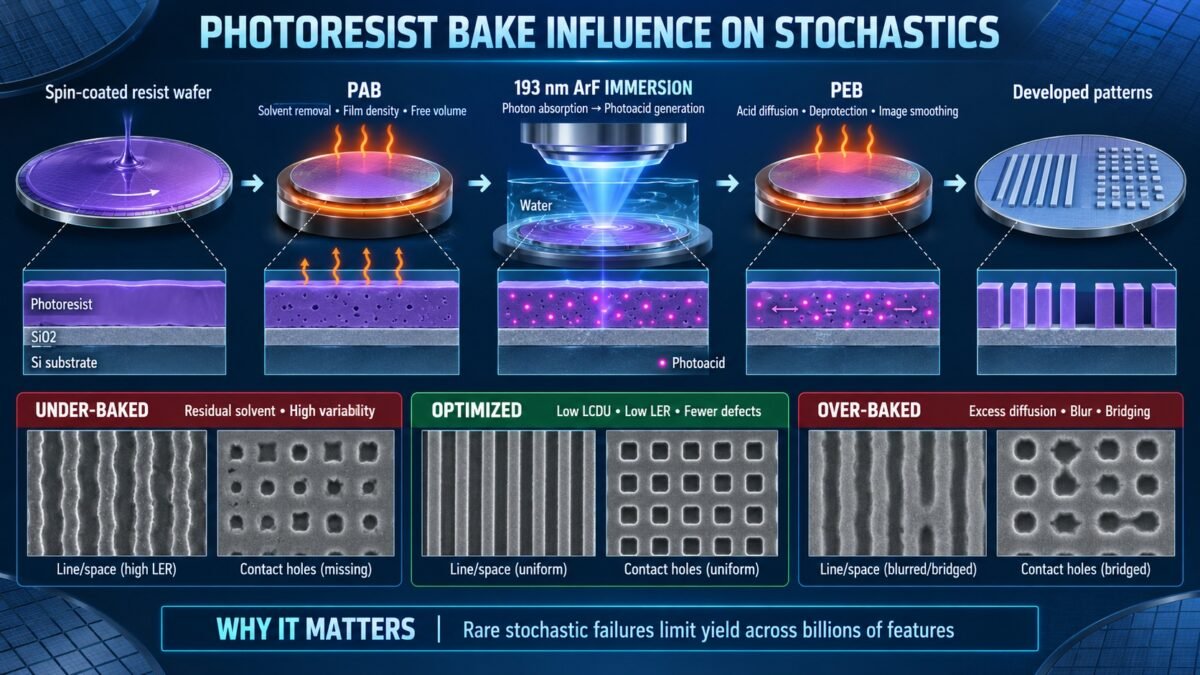

在标准流程中，化学放大光刻胶通常需要经历两次重要的热过程：涂胶后烘烤（PAB）和曝光后烘烤（PEB）。其中，PAB用于去除旋涂残留的铸膜溶剂，稳定光刻胶薄膜，并确立其初始密度和自由体积分布；而PEB则在曝光后激活酸催化脱保护反应，允许光生酸在聚合物基体中扩散，将潜影转化为可显影的化学对比度。烘烤的温度、时长、升降温速率及晶圆温度均匀性，都会对关键尺寸（CD）、线边缘粗糙度（LER）、局部CD均匀性（LCDU）和随机缺陷概率产生显著影响。

具体来说，PAB条件决定了光刻胶在曝光前的物理化学状态。烘烤不足会导致过量溶剂残留，造成膜层密度不均、溶解行为改变，以及分子迁移率增大；残留溶剂还可能改变光酸产生剂分解效率，或在PEB中促进酸的异常扩散。反之，过高或过长的PAB可能过度压缩自由体积，改变光刻胶组分分布，甚至导致挥发性组分过早损失。这些变化即使在平均CD看似可接受时，也可能暗中影响感光度和对比度——相同的平均CD背后，可能隐藏着截然不同的随机性特征。

而PEB与随机行为的联系尤为直接。曝光时，被吸收的光子在离散位置产生酸分子，其数量和空间分布本质上服从统计涨落。PEB期间，酸扩散对离散化学图像进行平滑，催化脱保护则将其放大。适度扩散可平均局部涨落、降低高频粗糙度；但过度扩散会模糊特征边界，增大尖端到尖端尺寸偏差，甚至引发桥接或接触孔闭合。另一方面，扩散受限虽保留分辨率，却可能导致局部反应不充分，增加缺失接触孔或断线缺陷。因此，PEB本质上是在化学图像平滑与图像保真度之间寻求权衡。

严谨的研究应在保持光刻胶厚度、曝光剂量、焦距、显影条件、衬底叠层和扫描仪设置恒定的前提下，独立改变PAB和PEB的温度与时间，并可纳入升温速率、曝光与PEB延迟等变量。图形类型应涵盖密集线、孤立线、接触孔和线空阵列。表征层面须超越晶圆级平均CD：关键输出包括LCDU分布、LER/线宽粗糙度、缺陷计数、接触孔失效概率、曝光宽容度和工艺窗口面积。高吞吐量SEM可提供统计意义的样本量，缺陷概率应在数千至数百万特征上评估，对分布尾部的拟合尤为重要——制造良率由稀有失效而非平均行为主导。

本次研究的预期结果，并非找到一个使所有指标同时最优的“最佳温度”，而是识别一个鲁棒（robustness）操作区间，在抑制随机失效的同时不损失分辨率、感光度或工艺宽容度。交互效应很可能显著：改变溶剂含量或光刻胶密度的PAB条件会改变PEB扩散响应，因此联合优化优于独立优化。

从产业角度来看，随机缺陷正在成为光学光刻实际可缩放性的限制。工艺可能满足传统CD指标，却因稀有缺失接触、桥接或断线而在经济上不可行。而烘烤优化成本相对低廉，无需更换设备或材料即可提升性能。此外，理解热效应还有助于改善不同轨道和晶圆厂之间的工艺转移，最终建立更严格的控制策略和更高良率的DUV浸没式工艺。
