全球氮化镓市场：英飞凌第二、英诺赛科第一

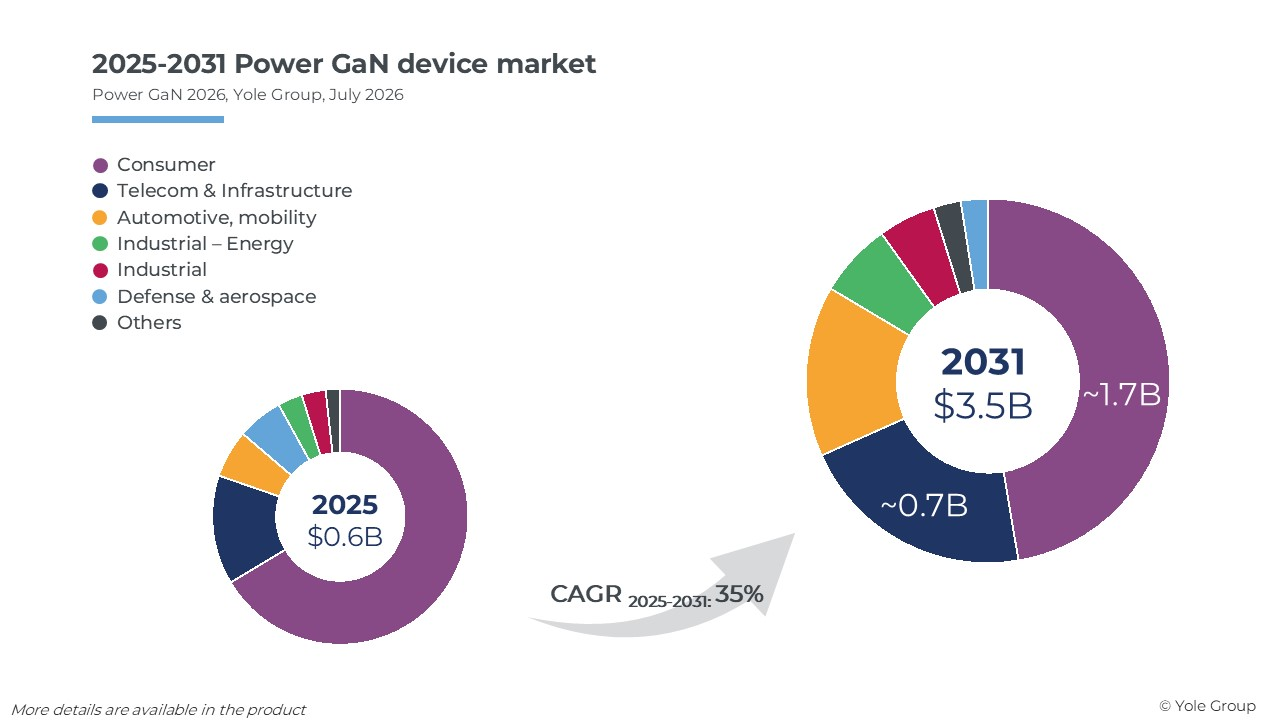

近日，Yole发布《2026年功率GaN市场展望》报告，预测2025至2031年，全球功率GaN市场将保持35%的超高年复合增长率（CAGR），预计2031年整体市场规模突破35亿美元，产业正式迈入规模化、高增速的全新发展周期。

随着全球新能源、人工智能、高端制造产业高速迭代，宽禁带半导体核心材料功率GaN正打破传统应用边界，成为半导体产业增长的核心赛道。依托高效率、高功率密度、双向导通能力及系统级降本的多重核心优势，功率GaN器件逐步摆脱消费电子单一依赖，深度赋能AI数据中心、新能源汽车、储能系统及工业自动化等核心领域。

消费电子始终是功率GaN产业的基本盘市场，消费与移动终端板块依旧占据行业半壁江山，预计2031年对应市场规模将达到17亿美元，占整体市场比重接近50%。

在消费市场稳健增长的同时，AI基础设施建设已然成为功率GaN产业最强劲的增长引擎。当前，大模型、生成式人工智能技术飞速发展，全球数据中心算力需求呈指数级爆发，传统数据中心供电体系面临功耗过高、能效偏低、设备体积庞大等诸多痛点，传统硅基功率器件的性能天花板愈发明显，无法适配超高算力场景的供电需求。而功率GaN器件具备高频、高效、低损耗的独特优势，契合AI数据中心高压供电、高效节能、空间集约的核心需求，广泛应用于新一代服务器电源、高压直流（HVDC）供电架构，能够显著提升数据中心电能利用率，大幅降低机房运维能耗与散热成本。目前，全球一、二线半导体供应商均全力布局全链路GaN供电解决方案，打造适配AI算力场景的专属功率器件产品体系，推动GaN技术成为下一代智能化、高效能数据中心的核心标配，为行业带来千亿级增量空间。

新能源汽车产业则撑起功率GaN第二增长曲线，车用市场渗透率持续加速提升。随着新能源汽车向高端化、智能化、节能化升级，车载电力系统对功率器件的效率、体积、稳定性要求持续升级。现阶段，搭载GaN器件的车载充电机已实现大规模商业化装车，成为主流车企节能降耗的重要方案。与此同时，汽车48V低压电气架构、车载DC-DC转换器、电机驱动系统、智能驾驶激光雷达等核心零部件，对小型化、高效率功率半导体器件的需求持续攀升，为功率GaN提供了丰富的落地场景。相较于传统硅基器件，GaN器件可有效精简车载电力系统结构、缩减设备体积、降低整车能耗，高度适配新能源汽车轻量化、节能化的发展趋势，推动车用GaN市场快速放量。放眼长远，2030年后人形机器人产业将迎来规模化爆发，其对紧凑型、高效率、高稳定性电力电子设备的刚性需求，将让人形机器人成为功率GaN产业继AI、汽车之后的下一个核心增长极。

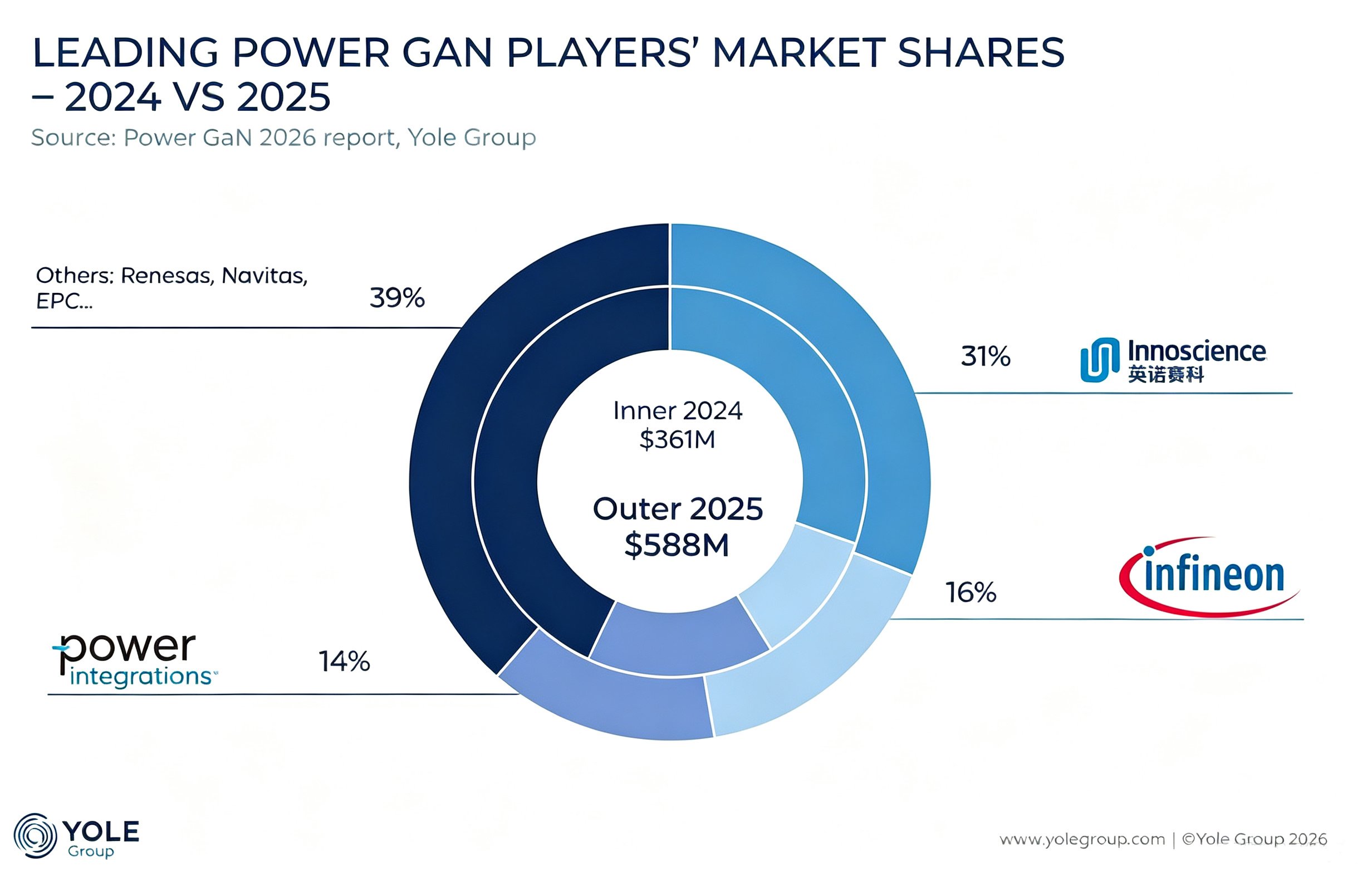

Yole表示，2025年全球GaN功率器件市场规模将达到5.88亿美元，同比增长约63%。就具体企业而言，国内企业（Innoscience）以31%的市场份额继续保持领先地位，而英飞凌（Infineon）则以16%的市场份额跃居第二。作为对比，2024年，市场规模为3.61亿美元，其中Innoscience以30%的市场份额位居榜首，Navitas Semiconductor（以下简称Navitas）以17%的市场份额位居第二，Power Integrations以15.2%的市场份额位居第三，EPC以13.5%的市场份额位居第四，Infineon以11.2%的市场份额位居第五。

下游多赛道需求全面爆发的背景下，功率GaN产业链正式告别行业整合期，全面进入产能快速爬坡的高质量发展阶段，供应链成熟度、稳定性与自主性实现全方位提升。面对全球范围内持续扩张的市场需求，英诺赛科、英飞凌、瑞萨、罗姆、意法半导体、安森美、纳芯微等全球头部半导体企业纷纷加码产业布局，持续扩建专业化GaN量产产线，扩充高端制造产能。同时，各大企业加速推进产业链垂直整合，覆盖外延、晶圆、器件、封装、方案应用全链条，并通过深化产业战略合作补齐技术与产能短板，持续夯实自身市场竞争壁垒，抢占全球GaN市场份额。

产业生态层面，行业正式形成IDM模式主导的全新发展格局，彻底颠覆早期产业发展模式。为实现技术自主与产能可控，全球头部半导体IDM企业开启密集并购整合，瑞萨收购Transphorm、英飞凌收购GaN Systems、安森美收购NexGen，一系列重磅并购让传统半导体巨头快速补齐GaN核心技术与量产能力。依托自身成熟的8英寸、12英寸标准化晶圆制造基础设施，IDM企业快速实现GaN器件规模化、低成本量产，打破了行业早期以无晶圆厂设计、外部代工为主的产业模式，垂直整合正式成为功率GaN行业的主流发展趋势，大幅提升产业研发迭代与量产交付效率。

晶圆代工格局的多元化发展，进一步激活了产业活力，优化了全球供应链体系。随着台积电逐步退出GaN代工赛道，全球晶圆代工市场迎来格局重构，格芯、X-FAB、联电、力积电、三星、DB HiTek、SK Keyfoundry等多家主流晶圆厂纷纷加码GaN工艺研发与产能建设，持续打磨量产工艺、提升良率、扩充产能，有效缓解了全球GaN器件供需紧张的行业现状。现阶段，IDM厂商、晶圆代工厂、外延材料供应商与技术研发企业的跨界协同合作持续深化，构建起高效联动的产业生态，不仅大幅缩短了产品研发与落地周期，更全面提升了供应链安全稳定性，尤其满足了AI数据中心、新能源汽车等高可靠性、高标准化场景的应用需求。即便行业目前仍存在部分知识产权纠纷与技术壁垒问题，但整体供应链已呈现出成熟化、多元化、区域化的发展特征，抗风险能力显著增强，为行业大规模商业化落地筑牢基础。

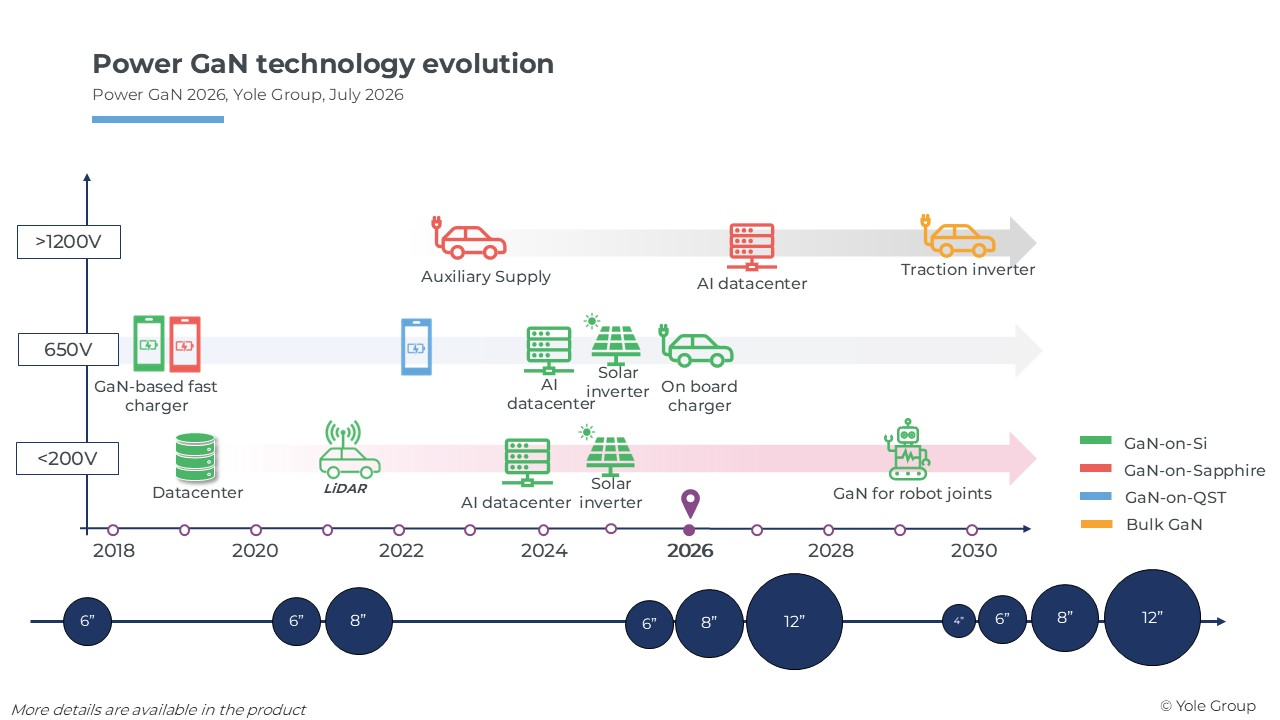

技术创新是功率GaN产业持续增长的核心内核，当前行业正迎来底层技术创新拐点，基板材料、晶圆工艺、器件架构的全方位升级，持续打开产业长期成长天花板。GaN外延工艺是HEMT器件制造中技术门槛最高、成本占比最大、最影响良率的核心环节，也是制约行业规模化降本的关键瓶颈。为此，全球行业企业集中资源攻坚两大核心方向：一方面通过升级先进MOCVD设备平台，持续优化量产工艺，提升生产良率、降低制造成本；另一方面加速新型基板技术商业化落地，其中GaN-on-QST技术已成功实现量产商用，有效提升高压器件工作性能与稳定性，适配中高压工业场景；GaN-on-GaN同质外延技术则凭借极致的性能优势，成为1200V以上超高压功率器件的核心发展方向，有望长期赋能高端工业设备、大型储能系统等高端场景。

晶圆制造工艺的迭代升级持续为产业降本增效赋能，目前8英寸晶圆已成为功率GaN量产的主流平台，各大头部企业持续加码8英寸产线建设与工艺优化，保障中低端器件规模化量产需求。与此同时，行业12英寸GaN晶圆工艺研发与验证工作稳步推进，12英寸晶圆量产落地后，将进一步大幅摊薄单颗器件的制造成本，提升量产规模与产能利用率，推动行业进入平价普及阶段。除了基板与晶圆工艺升级，器件创新边界也持续拓宽，行业逐步跳出传统650V HEMT器件的技术框架，高压GaN器件、双向可控开关、高度集成化功率模块等新型产品不断迭代，能够有效减少系统外围元器件数量、简化电路设计、提升整体功率密度，全方位适配AI算力基建、新能源汽车、大型储能、工业自动化等多元化高端应用场景的差异化需求。
