台积电，英特尔，三星：先进封装技术全解析

摩尔定律放缓，晶体管微缩的成本与难度持续走高，先进封装已经成为后摩尔时代提升芯片算力的核心抓手。业界不再一味追求把所有电路塞进单颗芯片里，而是把芯片拆分成多个功能芯粒（Chiplet），再通过封装技术，把计算单元、内存、IO接口、专用加速器整合到同一个封装内部，以此实现高性能异构集成。

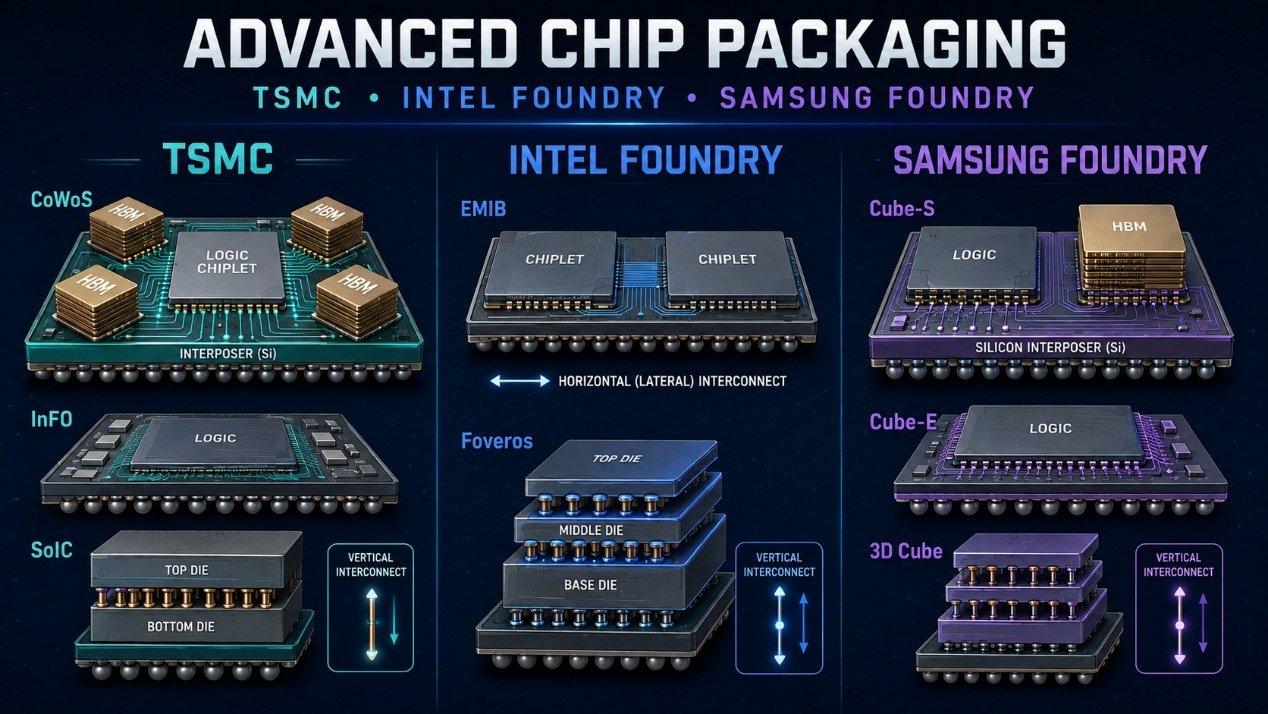

当前全球晶圆代工厂中，台积电、英特尔晶圆代工、三星晶圆代工都布局了完整的先进封装技术矩阵，但三者在架构设计、技术成熟度、市场定位，以及整合思路上各有千秋。

台积电：3DFabric平台，AI算力的核心底座

台积电将所有先进封装技术统一归入3DFabric平台，核心产品包含CoWoS、InFO、SoIC三大系列。

具体来说，CoWoS（Chip‑on‑Wafer‑on‑Substrate，晶圆上芯片基板封装）是大名鼎鼎的2.5D封装方案，也是当下AI大算力芯片的主流选择，主要用来实现逻辑芯片与HBM高带宽内存之间的高速互通SemiWiki。其中，CoWoS‑S采用硅中介层，中介层最大可以做到约3.3倍光刻掩模版尺寸；CoWoS‑L结合局部硅互连与重布线层结构；CoWoS‑R更多依靠重布线层，面向成本敏感的设计方案。

在AI大加速器场景下，多组HBM内存需要和GPU、定制处理器进行超大带宽的数据交互，CoWoS就承担了这一关键任务，也是当下市场供不应求的先进封装方案。

InFO系列属于扇出型封装，不需要传统硅中介层，主打轻薄外形、高效布线与更低成本，多用于消费级产品。而SoIC实现了真正意义上的3D垂直集成，依靠高密度垂直互连完成芯片堆叠。SoIC堆叠结构还可以嵌入CoWoS或者InFO封装，形成了台积电所说的“3Dx3D”复合系统，兼顾横向扩展与纵向堆叠。

依托大量无晶圆厂客户的订单，台积电3DFabric与CoWoS拥有庞大的客户基础，深度参与全球大量AI芯片产品的落地。

英特尔晶圆代工：EMIB+Foveros，桥接与堆叠双路线并行

英特尔晶圆代工的技术重心落在EMIB和Foveros两套技术上。

其中，EMIB全称嵌入式多芯片互连桥，它把多个芯粒横向并排，依靠嵌入有机基板内部的小型硅桥完成芯片之间通信。和整片硅中介层方案不同，EMIB只在芯片需要高密度互联的位置放置硅材料，减少硅材料消耗，简化部分组装工序，封装尺寸可以突破单块掩模版的限制。该方案适合连接计算瓦片、IO裸片和HBM内存，同时各个器件散热条件相对友好。

Foveros则负责垂直方向的3D堆叠，计算芯粒可以堆叠在具备通信功能的有源基底裸片之上。Foveros Direct采用铜‑铜混合键合，可以实现更精细的互连间距、更低电阻、更高堆叠带宽。英特尔可以将Foveros堆叠和EMIB硅桥结合，打造EMIB 3.5D封装，同时拿到垂直堆叠密度和横向尺寸扩展两大优势。除此之外，英特尔还在迭代衍生版本，EMIB‑T增加硅通孔，Foveros‑R基于重布线层，用来平衡性能与成本。

英特尔自身拥有数十年复杂处理器封装经验，技术主打灵活桥接集成、超大封装尺寸，同时拥有多地分散的组装制造能力。

三星晶圆代工：逻辑+存储一体化，Cube系列完整布局

三星同样同时拥有横向2.5D与纵向3D堆叠技术。

横向方案包含2.5D Cube‑S、2.3D Cube‑E与Cube‑R。其中，Cube‑S前身是I‑Cube，将逻辑芯片和HBM放置在硅中介层，经过验证的配置可支持3.3倍掩模版尺寸中介层，最多集成8颗HBM模组；Cube‑E使用嵌入式硅桥，技术思路对标英特尔EMIB；Cube‑R采用重布线中介层。

在垂直堆叠方面，三星推出了3D Cube（原X‑Cube）系列。3D Cube‑T采用热压键合的晶元上芯片工艺；3D Cube‑H使用铜混合键合，可以实现更小互连间距，电气性能更强。垂直堆叠可以缩短芯片通信路径、缩小封装面积，规避超大单颗芯片带来的良率风险。

三星最大差异化优势来自其内部垂直整合，同时掌握逻辑芯片制造、先进封装、HBM内存生产。对于高度依赖高带宽内存的系统，能够提供一站式解决方案，涵盖从核心存储芯片到先进封装技术的全链路产品矩阵。

最后给大家做个总结：三家技术路线其实正在慢慢趋同，都覆盖了硅转接板、嵌入式桥接、重布线层低成本方案和3D垂直堆叠这几个方向，但核心差异还是在落地执行和生态建设上，不存在绝对完美、全面碾压对手的最优方案。选型时还需要综合考量带宽需求、散热上限、HBM内存数量、芯粒供应链、封装尺寸、产能供给、成本以及供应链策略。AI算力爆发的大背景下，先进封装赛道的竞争，才刚刚拉开序幕。
