苹果A20 Pro芯片曝光：真正的升级藏在封装里

如果不出意外，苹果将在今年9月发布新一代iPhone 18 Pro系列，而其中最值得关注的硬件之一，就是全新的A20 Pro芯片。按照目前曝光的信息，A20 Pro将成为苹果首款采用台积电2nm工艺的iPhone芯片。

不过，如果只把A20 Pro理解成一次简单的“3nm升级2nm”，可能会低估这颗芯片的变化。近期曝光的信息显示，苹果可能同时调整芯片封装和内存架构，从过去较为熟悉的InFO-PoP方案转向WMCM，并将内存从处理器上方移到SoC旁边，同时把内存总线从64-bit扩大到96-bit。

这意味着，A20 Pro的升级可能并不只发生在晶体管层面，而是从晶圆制造一直延伸到了封装和内存。对于越来越依赖本地AI计算的智能手机来说，这种变化或许比单纯增加几个CPU核心更加值得关注。

首先来看最容易被注意到的2nm。

A20 Pro预计采用台积电N2工艺。台积电此前已经宣布，N2于2025年第四季度进入量产，并将在2026年进一步扩大产能。与此前的3nm工艺相比，N2采用纳米片晶体管架构，目标是在性能、功耗和晶体管密度之间继续取得提升。

对于手机SoC来说，制程升级最大的意义并不一定是让CPU跑得更快，而是提供更多设计空间。在相同功耗限制下，芯片可以获得更高的计算性能，在性能保持不变的情况下，也可以降低功耗，而节省出来的功耗，则可以进一步分配给GPU、NPU或者其他AI相关模块。

这也是近年来苹果A系列芯片升级越来越明显的特点，制程只是基础，真正决定最终体验的，是苹果如何把新增的晶体管预算和功耗空间重新分配到整个SoC中。而A20 Pro目前曝光出来的变化，恰恰说明苹果正在进行更深层次的调整。

这次最有意思的变化之一，是封装。

过去苹果长期使用PoP，也就是Package-on-Package封装。在这种结构中，处理器位于下方，DRAM内存堆叠在处理器上方。这样做的好处是结构紧凑，而且处理器与内存之间的连接距离较短，有利于控制延迟和封装尺寸。

但问题也很明显：SoC和DRAM都是主要的发热源，当两者上下堆叠之后，热量更容易集中在一个区域。

而目前曝光的A20 Pro，则可能采用WMCM，也就是Wafer-Level Multi-Chip Module。简单来说，最大的变化就是把原本“压”在SoC上面的内存，放到了SoC旁边。

这种调整看起来只是改变了芯片的位置，但背后实际上涉及整个封装设计。内存不再直接覆盖在SoC上，可以给处理器释放出更多散热空间，同时也能够让内存和SoC分别获得更加独立的散热路径。

对于手机来说，这一点尤其重要。因为AI推理、游戏、视频处理等任务越来越容易让SoC长时间处于高负载状态。芯片瞬间跑得快并不难，真正困难的是在有限的机身空间和散热条件下，让芯片持续保持较高性能。

WMCM的另一个意义，则是给内存接口升级提供了更大的空间。

目前A19 Pro采用的是64-bit LPDDR5X内存，而关于A20 Pro的爆料则显示，苹果可能将内存总线扩大到96-bit，并采用六通道LPDDR5X，苹果不打算选用LPDDR6，而是在现有LPDDR5X基础上扩大内存接口。

为什么苹果要这么做？

因为对于现在的端侧AI来说，数据传输的时效性显得尤为重要。CPU、GPU和神经网络引擎的计算能力不断提升，如果内存带宽跟不上，计算单元就可能出现等待数据的情况。尤其是大模型推理过程中，模型参数以及KV Cache等数据需要频繁访问内存，内存带宽很容易成为限制整体性能的因素。

因此，增加内存带宽并不意味着一定要更换成全新的内存标准。A20 Pro选择扩大总线宽度，本质上也是在利用现有LPDDR5X技术，把数据传输的“高速公路”拓宽。

这也是WMCM和96-bit内存接口可能会同时出现的原因，当内存从SoC上方移动到侧边之后，封装在横向方向拥有了更多布局空间，也更容易支持更宽的内存连接。

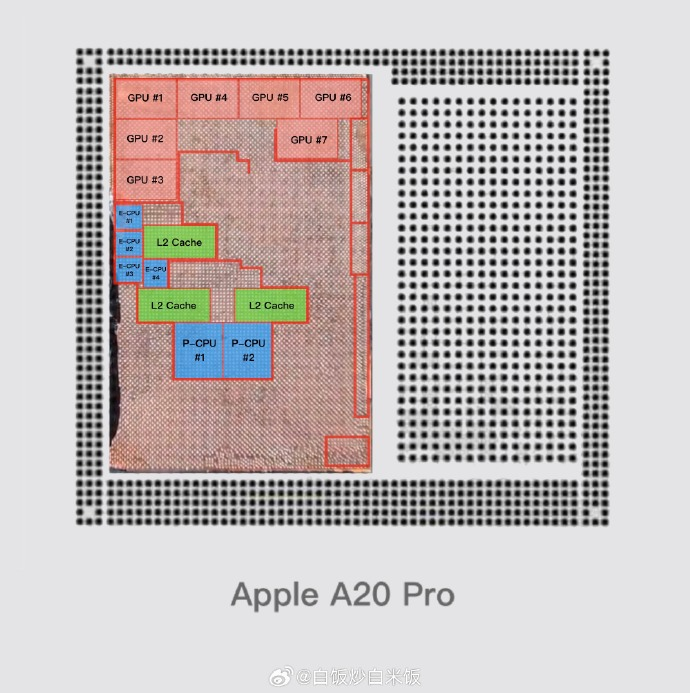

从目前曝光的A20 Pro芯片信息来看，CPU架构似乎没有发生特别激进的变化，依然可能采用2个性能核心+4个能效核心的组合。

性能核心的L2缓存据称仍然为16MB，而能效核心的L2缓存则可能从A19 Pro的6MB增加到8MB。

与此同时，A20 Pro可能采用7核GPU。虽然这些信息目前都来自爆料，苹果尚未正式确认，但如果最终接近曝光方案，那么苹果的思路其实比较清晰，它并不是简单地通过增加CPU核心数量来获得性能增长，而是在GPU、缓存、内存带宽以及AI计算之间重新寻找平衡。

尤其是在端侧AI越来越重要的情况下，智能手机芯片的竞争重点正在发生变化，AI计算能力、内存带宽、功耗以及持续性能的重要性都在快速提高。

苹果重视封装，根源在于半导体行业的整体转向。过去靠缩小制程提升性能的模式已逼近物理极限，AI计算又放大了数据搬运的瓶颈，芯片算得再快也难以及时获取内存中的数据。A20 Pro的真正意义不在于2nm制程本身，而在于苹果同时调动了制程，封装和内存三个层面，从PoP转向WMCM横向布局，并通过96-bit接口拓宽内存带宽，实现了一次系统级重构。这预示着未来手机芯片的竞争将从堆叠晶体管数量转向系统效率比拼，封装，内存和AI算力将被纳入同一设计框架。当制程红利逐渐放缓之后，封装正在从配角变为协同设计的关键一环，而苹果这一代芯片的变化，正是整个半导体行业转向系统级优化的一个缩影。
