HBM4 IP验证，打通AI算力任督二脉

2026年的夏天，全球半导体行业迎来了一个里程碑时刻——新思科技（Synopsys）已实现全球首个HBM4接口IP测试芯片的实物验证。这不是一次停留在实验室仿真阶段的技术演示，而是在3nm先进工艺硅片上真实跑通的全链路验证。测试芯片不仅输出了9.2Gbps速率下清晰宽裕的眼图，更首次实现了HBM4逻辑IP与商用真实HBM存储芯片的端到端互操作性确认。

如果把AI芯片比作一座超级算力城市，那么HBM高带宽内存就是连接城市内外的高速公路。过去几年，AI大模型对算力的需求呈指数级增长，芯片计算核心的性能一路狂奔，数据搬运的速度却逐渐跟不上脚步。现如今，全球首个HBM4 IP测试芯片验证成功，HBM4技术从设计走向量产的关键路径已被打通，标志着这一新一代高带宽存储接口正式迈入商业化落地阶段。

HBM4作为第六代高带宽内存标准，相比上一代HBM3E实现了代际跃升。而这次HBM4 IP全球首次验证成功，无异于‌为下一代AI算力与高性能计算（HPC）平台打通了“任督二脉”。

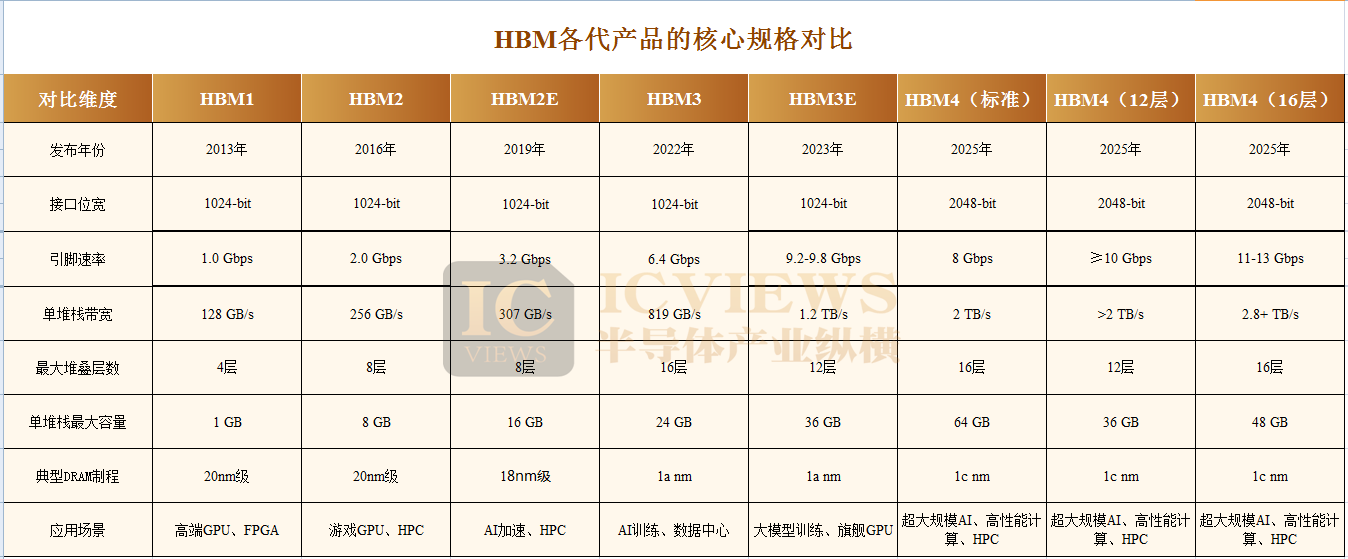

可能很多人对HBM的认知，还停留在AI显卡侧面那几排叠得高高的绿色存储颗粒上。从HBM2的2.4Gbps单引脚速率，到HBM3E突破8Gbps，每一代技术迭代都在试图打破AI芯片的数据传输瓶颈。而HBM4的出现，相当于直接把这条双向八车道的高速公路，升级成了双向二十四车道的超级通道。

从技术参数上看，HBM4的升级幅度远超以往任何一代迭代。目前行业主流的HBM3E方案，单引脚速率普遍在8Gbps左右，一颗12层堆叠的HBM3E颗粒最高带宽约为819GB/s。而此次新思科技验证的HBM4 IP，在当前商用存储器件的性能限制下，已经实现了9.2Gbps的稳定传输，其架构设计预留的单引脚理论最高速率更是达到了12Gbps。按照单颗HBM4颗粒1024个引脚计算，单颗颗粒的带宽就能突破1.5TB/s，是当前HBM3E旗舰产品的近两倍。如果一颗AI芯片上集成8颗HBM4颗粒，整体接口总带宽将轻松突破3TB/s，相当于每秒可以传输近750部4K高清电影。

这样的性能跃升，背后是一系列难以想象的工程挑战。高速信号传输领域有一个公认的“一米法则”：当信号速率超过10Gbps时，哪怕是PCB板上一根几厘米长的走线，都可能因为信号衰减、电磁干扰导致数据完全失真。HBM4要在距离计算核心不到几毫米的硅片之间实现9Gbps以上的稳定传输，每一个细节都在挑战物理极限。

为了攻克这些难题，新思科技的研发团队在三个核心方向实现了突破：一是革新信号编码机制，舍弃传统NRZ非归零编码，采用适配超高速短距传输的PAM4增强调制方案，引脚数量不变，单周期传输数据量直接翻倍；二是重构时钟同步架构，针对传统HBM全局同步时钟在10Gbps以上易产生时钟偏移的痛点，运用分布式异步时钟校准技术，将通道间时钟偏差控制在1皮秒以内；三是全链路信号完整性优化，从IP电路设计阶段便将封装基板走线损耗、硅通孔寄生参数、存储颗粒焊盘阻抗纳入仿真模型，实现9.2Gbps下眼图高度超200毫伏，远超行业公认的100毫伏的行业稳定阈值。

可能很多人会好奇，为什么这次验证一定要选择3nm工艺？答案就藏在一组关键数据里：在相同的HBM4接口电路设计下，7nm工艺实现的电路最高工作频率只能达到8Gbps，5nm工艺可以提升到10Gbps，而3nm工艺才能轻松支撑12Gbps的理论速率。更重要的是，3nm工艺带来的功耗收益十分显著。HBM4接口在9.2Gbps速率下的单位带宽功耗，比5nm工艺下的HBM3E接口降低了42%。对于一颗功耗超过1000W的AI加速器来说，接口部分节省的几十瓦功耗，就能直接转化为多出来的数十TOPS算力。这对于追求极致性能的AI芯片来说，价值不言而喻。

这次验证的意义，并非单一企业的技术突破，更标志着AI算力、高端存储、先进芯片设计三大核心领域迎来了关键转折。

首先，最直接的改变就是大幅缩短全球AI芯片设计厂商的研发周期。以往全新接口IP交付后，芯片厂商需耗时6-9个月调试适配，如今新思科技已提前完成与主流商用HBM存储颗粒的端到端联调，直接将下一代AI芯片接口相关研发风险降低60%以上，原本18个月的前端设计流程可压缩至12个月内，帮助厂商在市场竞争中占据绝对的先发优势。

更深层的价值在于，它彻底打开了下一代AI大模型的性能天花板。当前AI芯片计算核心利用率普遍仅30%-40%，大量算力空转等待数据传输。HBM4带来的3TB/s级总带宽，可将核心平均利用率提升至60%以上，无需改动计算核心设计就能让单颗AI芯片的有效算力翻倍，推动十万亿参数级超大规模大模型的训练时间从数月压缩至数周，把推理响应延迟从秒级降低到百毫秒级。

更关键的是，这次硅片实测验证为全产业链建立了统一技术基准，解决了此前不同厂商对HBM4标准理解不一、联调阶段频发兼容性问题的痛点，给出了从信号电平、协议时序到封装基板设计的通用参考规范，大幅减少行业重复试错成本。目前已有超过20家全球主流芯片设计厂商，基于该验证方案启动下一代AI芯片预研，全行业技术迭代节奏正在显著提速。

AI算力需求的持续爆发，让HBM成为了全球半导体最热门、最紧缺的黄金赛道，而代表下一代技术方向的HBM4，更是巨头们必争的战略高地。目前这一赛道的核心玩家可分为两大阵营：以新思科技为代表的专业IP提供商，以及三星、SK海力士、美光三大存储原厂。各家技术进度、产品定位、优劣势差异显著，行业竞争格局逐步明朗化。

三星作为HBM技术的最早定义者，在HBM4的研发上依然走在行业最前列。早在2025年下半年，三星就推出了首款HBM4工程样片，采用16层堆叠设计，单颗容量达到32GB，标称单引脚速率10Gbps。三星的核心优势在于全产业链的整合能力，从DRAM晶圆制造、硅通孔堆叠到先进封装，全部可以在自己的工厂内部完成。但它的短板也同样明显，作为存储原厂，三星的HBM4接口协议设计更多是从存储端的角度出发，和不同第三方IP的兼容性适配进度相对较慢，目前公开的互操作性测试数据相对有限。

SK海力士则是当前HBM市场份额最高的玩家，全球超过50%的AI显卡上搭载的HBM颗粒都来自这家韩国厂商。在HBM4的研发上，SK海力士选择了更务实的路线，优先优化堆叠工艺的良率。2026年第二季度，SK海力士宣布完成了24层堆叠HBM4的技术验证，把单颗HBM4的容量提升至48GB，这是目前全球公开的最高堆叠层数。SK海力士的优势在于成熟的高堆叠良率控制技术，其12层HBM3E的量产良率已经超过90%，这让它在HBM4的大规模量产阶段拥有极强的成本优势。不过，它的短板在于目前公开的最高传输速率暂时停留在8.4Gbps，略低于行业顶尖水平，在极致性能的比拼上暂时落后半个身位。

美光作为三大存储原厂中唯一的美国企业，在HBM4赛道上走出了差异化路线。美光没有盲目追求更高的堆叠层数，而是把研发重点放在了新型存储介质上。它推出的HBM4方案采用了创新的DRAM单元设计，在相同的速率下，功耗比行业平均水平低15%左右。对于那些对整机功耗有严格限制的AI数据中心来说，低功耗的HBM4颗粒拥有极强的吸引力。但美光的短板在于，它的HBM产品市场份额相对较低，生态适配的完善程度不如前两家，目前和主流AI芯片厂商的联合调试进度相对滞后。

再看新思科技，这次率先完成HBM4 IP的全实物验证，凭借的是在接口IP领域数十年的技术积累。不过，它也并非没有短板，作为IP提供商，新思科技不掌握存储颗粒的制造能力，后续的性能进一步释放，依然需要依赖存储原厂的技术迭代来配合。

除了上述几家头部玩家，全球还有近十家存储和IP厂商正在HBM4赛道上加速奔跑。当前，整个行业的技术竞赛已经进入白热化阶段，不同技术路线的碰撞，最终将会让HBM4的成熟速度远超所有人的预期。

尽管这次HBM4 IP的验证成功已经扫清了最核心的接口设计障碍，但要让这条全新的“数据高速公路”真正在AI行业全面通车，整个产业链依然需要跨越几道门槛。

首当其冲的是存储器件本身的性能瓶颈。虽然新思科技的HBM4 IP已经预留了12Gbps的速率空间，但目前市场上能买到的商用HBM存储颗粒，绝大多数还只能稳定跑到8Gbps左右。存储颗粒内部的DRAM单元的响应速度、数据放大器的带宽能力，都还没有跟上接口IP的迭代速度。要把商用HBM4颗粒的单引脚速率从当前的9Gbps级别提升到12Gbps，存储厂商还需要对DRAM的核心电路进行重新设计，预计这个过程至少需要18-24个月的技术迭代。

第二个核心制约来自先进封装的产能。HBM4要实现和AI芯片的高密度互联，必须采用2.5D或3D先进封装技术，把HBM颗粒和计算芯片一起封装在同一个中介层上。当前全球高端先进封装的产能本就处于高度紧张的状态，一颗搭载8颗HBM4颗粒的AI芯片，其封装工艺的复杂度是传统10nm芯片封装的5倍以上。根据行业调研机构的数据，2026年全球高性能2.5D封装的总产能，只能满足不到120万颗高端AI芯片的生产需求，远远无法满足未来几年全球AI数据中心的建设热潮。封装产能的扩张速度，将直接决定HBM4 AI芯片的最终出货量。

第三个挑战来自系统集成复杂度的陡增。当接口总带宽突破3TB/s之后，系统信号设计难度会呈指数级上升。以往设计HBM3E系统时，工程师只需要关注HBM颗粒和计算芯片之间的信号走线。而到了HBM4时代，哪怕是封装基板上一根微米级的走线偏差，都可能导致高速信号出现严重的码间干扰。同时，HBM4的功耗密度也在大幅提升，8颗HBM4颗粒的总功耗将超过200W，狭小封装空间内的散热与局部过热稳定性难题亟待解决。

除此之外，HBM4的成本也是普及路上的一道门槛。目前一颗16层32GB的HBM4工程样片的成本超过了200美元，一颗搭载8颗HBM4的AI芯片仅存储部分的成本就超过1600美元。随着堆叠良率的提升和产能的扩张，未来HBM4的成本会逐步下降，但要降到当前HBM3E的主流价位，至少需要3-4年的量产爬坡周期。

从HBM1到HBM4，十年技术迭代，本质是AI算力与数据传输通道的适配进化史。过去数年，AI行业的竞争逻辑十分直白：谁的芯片算力更强、参数更高，谁就能抢占市场先机。于是，全球各大厂商疯狂堆叠晶体管、拉升算力指标，开启了极致算力内卷。但随着算力堆叠逐渐逼近物理上限，行业竞争逻辑也发生了根本性颠覆。未来的AI芯片竞争，不再是单纯比拼算力参数，更要比拼数据通道的宽度、速率、稳定性与兼容性。

放眼全球半导体产业，HBM4规模化商用已是大势所趋。尽管当前仍存在产能、良率、成本、系统适配等阻碍，但从新思科技在3nm硅片上点亮第一组HBM4的眼图开始，这条通往未来的AI“数据高速公路”已经完成了最艰难的奠基工程。可以预见，随着IP方案持续优化、存储原厂良率稳步爬坡、先进封装产能逐步释放，2027年大概率会成为HBM4规模化商用的元年。
