330天后，安世中国管理团队重磅发布，看他们带来了什么？

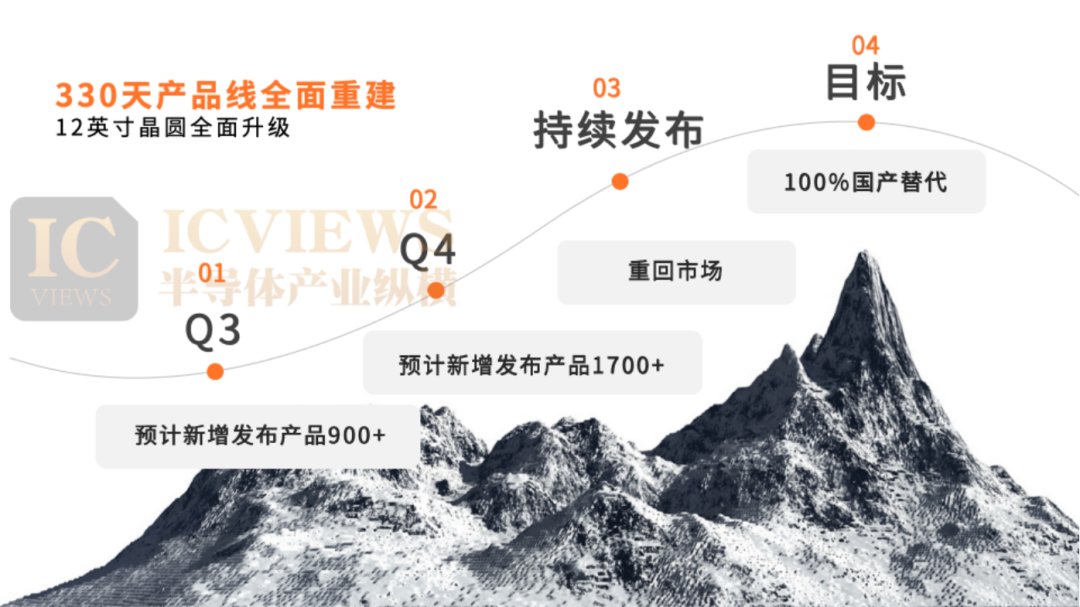

“我在此郑重承诺，从现在开始，安世中国将以崭新、高性价比的12英寸晶圆产品，稳定可控的供应链，回馈客户的支持。”今天，安世中国CEO张秋明在新品全球发布会上作出这项承诺，并给出产品路线图：第三季度发布超过900个基于12英寸晶圆平台的产品，第四季度再发布超过1700个，持续向12英寸平台全品类覆盖和100%国产替代推进；从当天起，以周为节奏持续新增产品，让客户不再为选型和备货焦虑。

被断供330天后，安世归来。在发布会现场及专访中，半导体产业纵横独家获取了更多信息。

全球化，失去确定性

时间倒回2025年9月30日。荷兰方面的行政和司法干预使安世境外相关主体的控制权受到限制，随后境外晶圆供应暂停。原本正常运转的全球IDM体系被突然切断，安世中国的生产连续性受到影响，正常经营遭遇严峻考验。

张秋明在发布会上回忆，晶圆供应被切断后，“系统突然断线，海外总部的数据无法访问。手里有订单、有客户、有信任，但就是没有晶圆可以加工。汽车厂商、工业设备制造厂商在等安世的芯片，安世却在等一颗根本等不到的晶圆。”

安世原本是半导体全球分工的一个典型样本。由德国汉堡、英国曼彻斯特等基地制造晶圆，中国基地承担大规模封装测试，研发、销售和客户服务散布在不同市场。前端与后端各自集中、产能在全球调度，这套安排运行多年，也让大量低单价器件获得了规模效应。安世每年向全球交付超过1100亿颗产品，主力是二极管、晶体管、MOSFET、逻辑和ESD保护器件。它们单价不高，却嵌在汽车、服务器和工业设备的每块电路板上；料号多、寿命长、认证周期长，一旦进入物料清单，供货关系往往维持十年以上，临时替换并不现实。过去几轮汽车缺芯已经说明，真正能让生产线停下来的，往往就是这些成熟制程上的基础器件。

这场断供的影响很快越出安世中国：全球功率器件供应少了一个关键节点，汽车厂和工业设备制造商不得不重新盘点库存、寻找替代料。更深的震动在于，跨国公司内部原本被视为最稳定的产能协同，也可能被行政和司法力量直接切断，全球化产业链赖以运行的信任由此出现裂缝。

安世不是一家可以轻装转身的年轻企业。自1920年起步，它既是全球化的参与者和受益者，也把标准产品业务做成了全球产业链的基础设施。百年积累在断供时变成必须背负的历史包袱，也成为重新出发的起点。当外部干预的阴霾笼罩，安世中国没有选择退缩或等待，而是走上了一条更艰难的路。

张秋明说：“从无到有，谈何容易？”正因为懂客户在供应链断裂中的难处，安世中国必须站出来，“以确定性覆盖所有的不确定性”，用国内主导的研发、生产制造、系统、销售渠道和供应链，重新保障客户的市场需求。

过去的全球化，把效率建立在充分信任之上：同一家公司内部的晶圆会按计划运到封测厂，签订的订单会按期交付。安世遭遇的变局说明，这套分工没有过时，但支撑分工的确定性已经不再理所当然。效率之外，客户开始重新衡量供应来源是否单一、制造链是否完整，以及极端情况下能否找到第二条路。因此，安世中国没有等待晶圆恢复，而是重组组织、盘点库存、重新调配产线人员。一个月内，国内客户的供货支持恢复，海外汽车客户的服务体系也重新搭起。过去11个月，安世中国已向全球上千家客户交付超过400亿颗芯片。

330天，重开一条路

今天，安世中国正式宣布：MOSFET和逻辑IC已打通本土全链条闭环，12英寸Bipolar实现小批量量产；基于12英寸平台开发的SGT T2X车规MOSFET、HCS高速逻辑产品等100余款新品同步推出。

12英寸是什么概念？当前，功率器件的主流制造仍以8英寸为主，部分小功率分立器件还在使用5英寸、6英寸晶圆。安世中国此次把车规级高压MOSFET、Bipolar和逻辑产品一起推向12英寸，SGT T2X填补了12英寸车规级高压MOSFET的平台空白，HCS则把这条成熟器件产线接入AI服务器的高速信号链。这是一个非常大的跨度。

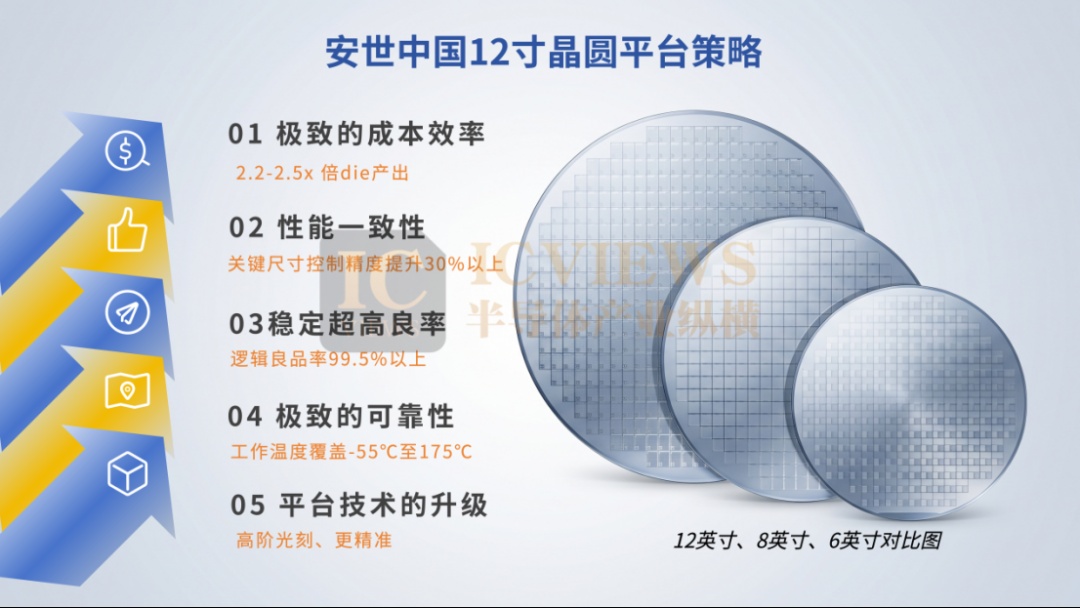

为什么会选择12英寸？安世中国给出了的答案是：12英寸带来的不只是更大的晶圆，而是一组直接影响产品竞争力的改善。

第一，极致的成本效率。12英寸有效面积约是6英寸的4倍、8英寸的2.25倍，单片可以切出更多有效芯片，固定成本也能摊到更多产品上。根据业内信息，12英寸晶圆单片有效芯片产出相对5寸提升约5.7倍、相对6寸提升约4倍、相对8寸提升约2.2-2.4 倍；对应单颗芯片成本，相比5寸下降约70%，相比6寸下降约60%，相比8寸下降50%。由于产品结构不同，综合成本节约10%-30%。

第二，性能的一致性。新的光刻、抛光和过程控制设备，让关键尺寸精度相较8英寸提升约30%，部分器件的片内参数波动从约10%收窄到约5%。对汽车客户来说，器件在不同批次、不同温度下表现一致，才是真正的质量。

第三，稳定超高的良率。12英寸平台采用自动化搬运和更严格的洁净控制，过程缺陷密度降低约20%，成熟制程产品良率平均提升5至10个百分点，近期量产产品的制造良率达到或超过99%。良率稳定，产能和交期才有保障。

第四，极致的可靠性。AEC-Q和IATF 16949贯穿生产流程，产品工作温度覆盖-55℃至175℃，每片晶圆都可追溯。对车规和工业器件而言，这些不是宣传词，而是客户能否把产品放进物料清单的门槛。

第五，平台技术升级。新的光刻、离子注入和减薄工艺，可以让功率器件获得更低热阻和更强抗浪涌能力，让逻辑器件获得更低时延和静态功耗。12英寸因此不只对应今天的产品，也决定了下一轮产品还能不能继续往前走。

据半导体产业纵横独家了解，安世中国的12英寸项目并不是断供之后才仓促启动的应急方案。功率MOS、IGBT和逻辑IC向12英寸迁移，几年前已经开始；断供发生后，团队又把原本主要使用5英寸、6英寸晶圆的小功率Bipolar纳入这套平台。

在采访中进一步了解推向12英寸的选择，安世中国双极事业部总经理庞一兵给出背后的三层现实原因：首先是产品标准。5英寸、6英寸当然还能生产，但要同时满足对性能、可靠性和长期一致性的要求，旧尺寸的空间已经越来越有限。其次是制造条件。中国合作伙伴已经具备12英寸晶圆及配套能力，安世中国有机会把产品直接放到更高效率的新平台上，而不是继续在旧产线上修补。最后是产品组合。安世中国同时拥有MOS、IC和分立器件，几类产品可以共用12英寸制造平台，有足够的料号和订单把产线跑起来，规模效应才能得以真正释放。所以，安世中国选择12英寸，并不是把旧产品换到一片更大的硅片上，而是借一次断供后的重建，把产品标准、制造效率和供应链能力一起往前推。它要做的不是回到断供前的安世，而是在中国做一个能供给更高性能、更高可靠性、也更具成本竞争力产品的新安世。

前端晶圆上了12英寸，后端封装也必须跟着重做。我们进一步了解到，功率MOS封装产能已经扩大到原来的4倍，封装框架从100颗提升到360颗，后端用更高密度的封装接住前端增加的晶圆产出；与此同时，12英寸衬底、外延片等材料在几个月内完成适配，双极器件设备也按新的工艺要求重新开发，连上电速度、冲击电流都要调整。

值得一提的是，安世中国的12英寸Bipolar研发和量产平台，是全球首个同类平台，从启动到小批量量产只用了约11个月。11个月推到量产，靠的不是把一套8英寸工艺放大，而是材料、设备、工艺和封装同时改造，前端增加的晶圆产出也要由后端更高密度的封装接住。如果把希望寄托在欧洲、日韩设备商身上，首先未必拿得到设备，其次也很难获得面向双极12英寸工艺的定制支持；即便进入采购排期，交付周期也可能以年计。安世这次能在11个月内跑通，这也是中国速度！说明国内晶圆、材料、设备、封测和工程服务已经可以围绕一款产品并行响应。这不只是多了一条12英寸产线，而是中国供应链开始具备完成复杂制造迁移的协同能力。

如今，安世已经恢复约1300个逻辑器件产品供应，产品迭代周期从约36个月压缩到9至12个月，最快新品3个月完成；国内交付周期由12至16周缩短到4至6周。双极事业部计划今年年底完成超过400个品种的开发量产，覆盖80%以上市场需求，明年下半年提升到约95%。

330天，安世中国把被断供打散的制造链重新接通：材料、设备、晶圆到封测，在中国形成了可以持续运转的闭环。

不限量供应，安世重做安世

市场最缺货的时候，安世中国给出的不是一轮期货报价，而是一批可以直接下单的现货，并明确不限量供应。安世重回C位，安世重做安世！

其一，最具竞争力的价格支持和现货保障。2026年以来，AI数据中心、新能源汽车和工业自动化持续拉动器件需求，8英寸成熟产能被反复挤占，部分功率器件交期已经超过30周，海外大厂接连调价。对下游客户来说，压力不只是报价上涨，而是有订单也未必能按时拿到货；安世中国此次发布的8款功率MOS产品，较去年最高降价30%，4款通用逻辑产品降价20%以上，部分双极通用器件比市场主流产品低约10%。

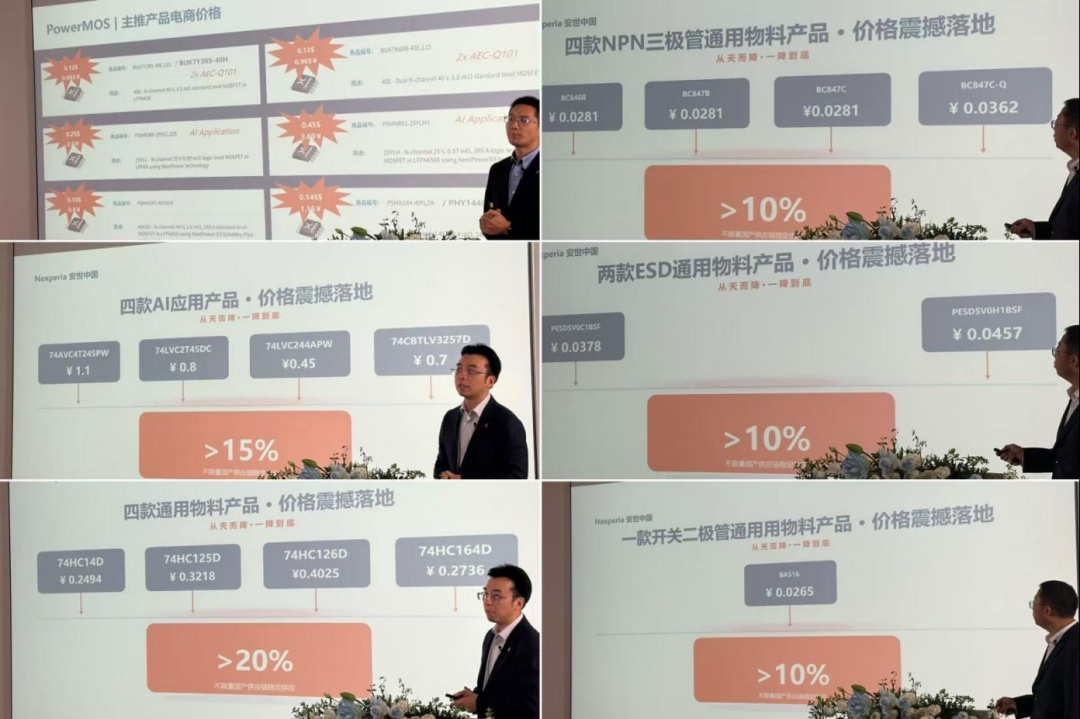

降价不是一句口号，发布会现场给出了具体型号和价格：74HC14D降至0.25元，74HC125D降至0.32元，74HC126D降至0.40元，74HC164D降至0.27元，较去年整体降幅超过20%；面向汽车、AI服务器和工业马达控制的8款功率MOS同步上线，部分NPN三极管和超低电容ESD产品也比市场价格低10%以上，4款AI逻辑器件的价格最低做到0.45元。安世中国CEO张秋明表示：“这不是补贴出来的价差，而是12英寸平台和本土供应链带来的产业升级红利。”这份红利被直接让给客户：一边是更低的价格，一边是现货和不限量供应，让客户不必在涨价周期里为缺货反复备货。12英寸提高单片产出，先进工艺缩小芯片尺寸，良率和一致性又进一步摊薄制造成本；研发、晶圆、封测和客户交付都在中国完成，跨境运输、库存和层层分销的成本也随之减少。过去被留在产业链内部的效率，现在开始通过价格和现货回到客户手里。

其二，立足中国，服务全球，推出电商服务。传统分销模式下，原厂很难直接看到终端客户的选型、库存和价格反馈，产品经过多层渠道后，成本和价格也不够透明。断供之后，为最快链接客户、服务客户，安世中国上线自营安世商城，并整合线上生态伙伴，新品在商城首发，客户可以直接查询库存、选型和价格，下单后最快24小时发货，研发打样、中小批量采购到规模化订单都可以在线完成。这不是简单增加一个卖货渠道。安世商城让产品、价格和库存第一次更直接地面对市场，也把12英寸释放出来的成本空间变成客户看得见、买得到的现货。对经历过断供和缺货的客户来说，这种变化比一句“供应稳定”更有分量。安世中国回来，带着线上+线下双营销服务体系，在奔跑中响应市场，服务客户！

新的全球化，从中国出发

全球化曾经把安世的研发、晶圆、封测和客户交付分布在不同国家和地区。这样的分工带来了效率，也把企业的稳定建立在跨境协同之上。现在，安世中国以全新的姿态出发：以中国为创新制造大本营，以自主可控的产业链为根基，以开放的姿态参与全球竞争。

“China for China，China for Global”不是把安世留在中国，而是让中国成为安世面向全球的新起点。研发、制造和供应链在中国重新建立，产品按照全球标准交付给世界各地的客户。这是中国企业对全球化的另一种理解：开放仍然重要，但开放不能以失去制造能力为代价；合作仍然重要，但合作必须建立在可以持续交付的基础上。

安世对中国半导体产业的价值，也不只是完成了一次12英寸迁移。它证明，中国供应链可以共同完成材料、设备、工艺、封测和客户验证，也可以在全球供应链出现波动时，继续把产品交付出去。

正如张秋明所言：“安世中国的改变不是对抗，更多的是为了保护”。保护客户，保护产业，保护员工，也保护全球化仍然能够继续。

330天之后，安世稳了，安世中国重新回到市场，回到C位！它面向世界，但从中国出发；它选择自立，不是为了与谁切割，而是为了让下一次供应链风浪到来时，客户仍然有人可找、有货可用，产业仍然有路可走。

新的安世，从中国出发。
