SK海力士CPO路线图出炉，解决带宽墙难题

高带宽内存（HBM）是生成式AI得以发展的关键支撑，它突破AI加速器封装内部的内存瓶颈，大幅提升系统性能。然而，随着超大规模AI集群集成数千颗GPU与HBM内存堆叠模组，新的瓶颈随之出现：带宽墙，它限制了跨系统之间的数据传输能力。

在此背景下，SK海力士联合全球多家研究团队，在《自然・电子学》期刊发表了相关论文。该论文探讨高性能计算与AI领域中共封装光学（CPO）技术的发展，梳理关键技术难题，并勾勒下一代光互连技术的发展路线。其中，SK海力士AI基础设施团队负责人Seunghoon Hong，以及弗吉尼亚大学（UVA）电气与计算机工程系Kyusang Lee教授担任该论文的通讯作者 。来自伊利诺伊大学厄巴纳‑香槟分校（UIUC）、南洋理工大学（NTU）、麻省理工学院（MIT）、延世大学的研究人员共同参与这项联合研究。

从更宏观的视角，这篇论文给出一套完整技术路线：内存、先进封装、光计算互连（OCI）应当协同演进，以此支撑下一代AI系统。尤为重要的是，论文也展现出SK海力士不再局限于HBM技术创新，正从系统层面参与定义下一代AI基础设施架构。

从芯片走向系统：CPO，实现HBM系统级扩容的关键

超大规模AI模型已经不再在单颗芯片或者单台服务器上完成训练，而是运行在由大量机架、机柜组搭建的庞大网络之中。在这类架构下，整机系统性能，不只取决于处理器、内存、AI加速器之间的连接，机架与机架之间的数据搬运效率同样至关重要。

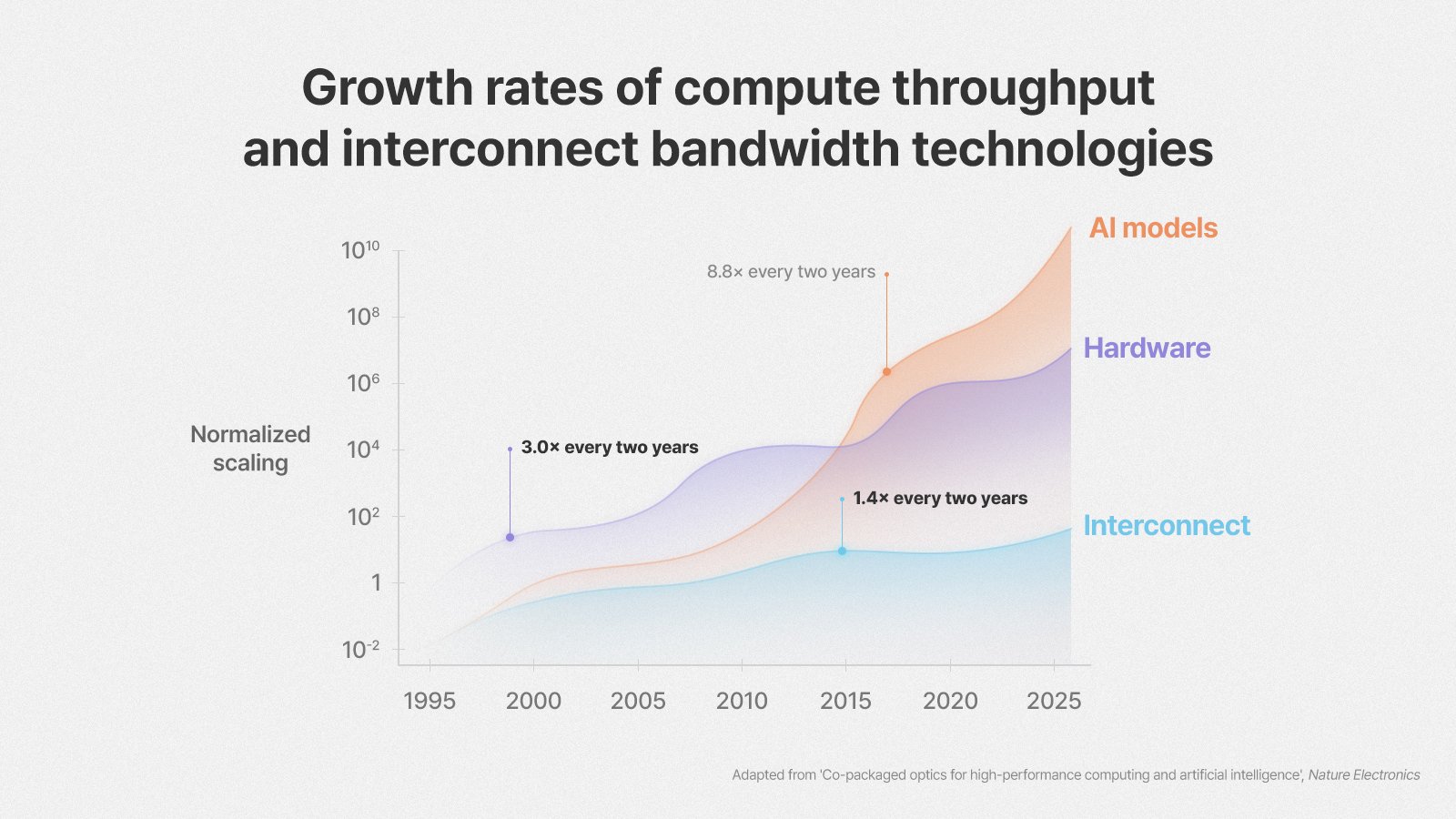

计算吞吐量大约每两年提升三倍，但互连带宽仅提升约1.4倍，由此催生 “带宽墙”。

实际情况显示，计算吞吐量每两年可增至原来三倍，但同期互连带宽仅提升1.4倍，带宽墙带来的挑战愈发严峻。传统基于铜介质的电互连负责芯片封装外部、跨机架的数据传输，传输距离增加时，信号损耗与功耗会急剧攀升，因此它越来越被视作下一代AI数据中心的性能制约因素。

“就算计算芯片性能持续变强，如果芯片之间的数据搬运跟不上，整套系统的性能依旧无法提升。”Kyusang Lee教授表示，“铜互连存在与生俱来的物理局限，用光链路替代铜互连，是实现未来系统扩容最有前景的方向。”

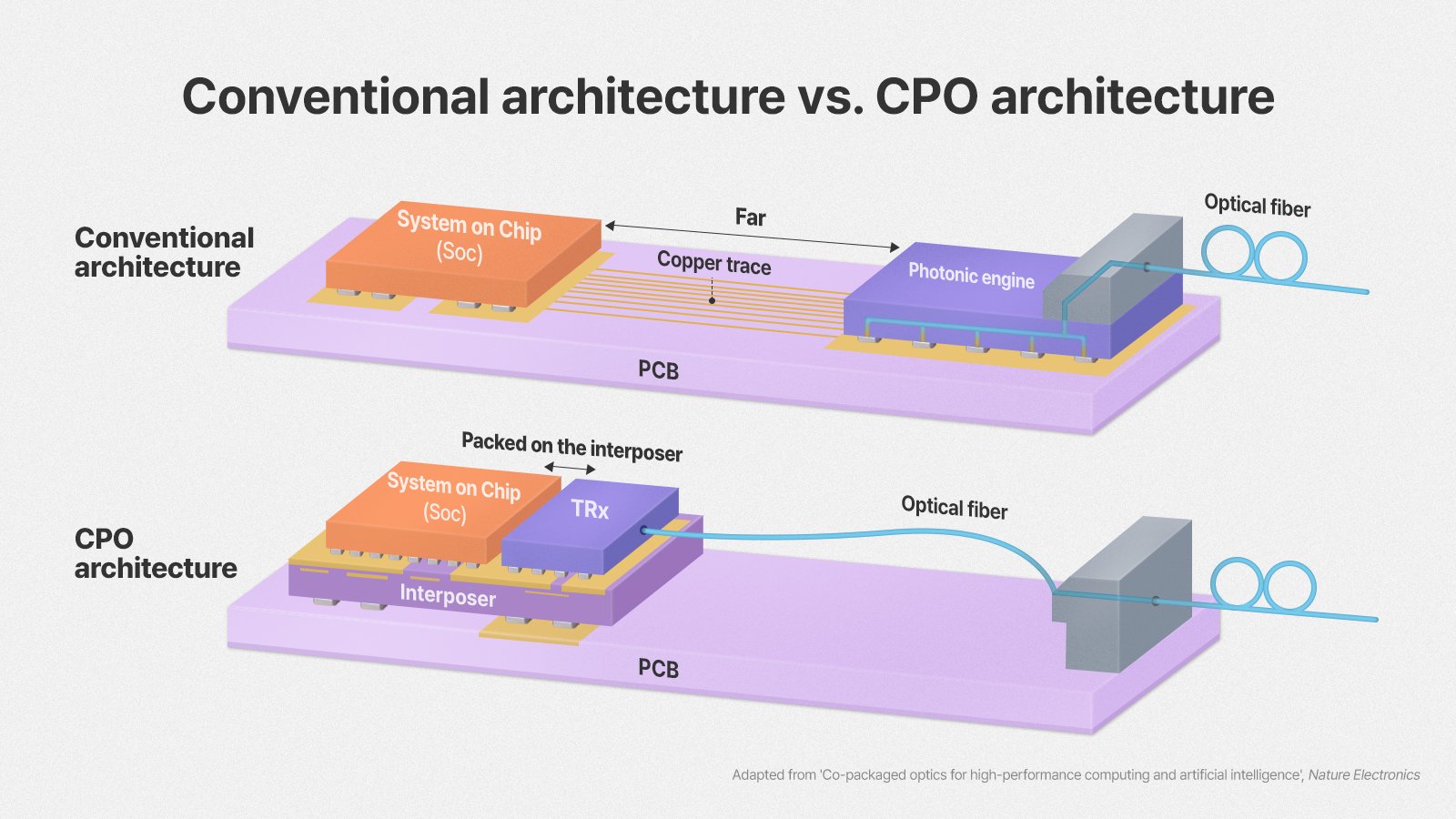

CPO将光引擎尽可能靠近处理器集成。电信号传输距离被压缩，带宽与能效同步得到改善。

带宽墙对AI基础设施的约束越来越突出，论文将CPO定位为破解该难题的核心技术。SK海力士AI基础设施团队负责人Seunghoon Hong这样解释这项技术：“CPO把光收发器（TRx）和处理器集成在同一个封装内，芯片之间依靠光信号交换数据，摒弃长距离电互连。这从根本上改变AI系统的数据传输模式，扫除算力扩容道路上最大阻碍之一。”

短距离场景下，传统铜质电互连依旧具备成本优势。但随着传输速率提升、通信距离拉长，就需要越来越复杂的补偿电路，带来更高功耗，同时增大数据传输延迟。CPO将光引擎集成在封装内部，最大限度缩短高速电信号的传输距离，剩余传输路径改用光链路。由此，跨芯片、跨机架、跨机柜组都可以实现高速通信，同时兼顾高带宽密度、优异能效、出色信号完整性，抗电磁干扰能力更强。

基于这套架构，研究人员提出下一代AI基础设施清晰技术指标：单节点带宽大于100太比特每秒，每比特能耗低于1皮焦耳，芯片到芯片延迟小于10纳秒。论文同时给出完整技术演进路线，涵盖二维架构、基于2.5D中介层方案、三维异构堆叠，并且梳理实现商业化落地必须攻克的各项关键技术难题。

将光互连延伸至内存，优化数据搬运效率

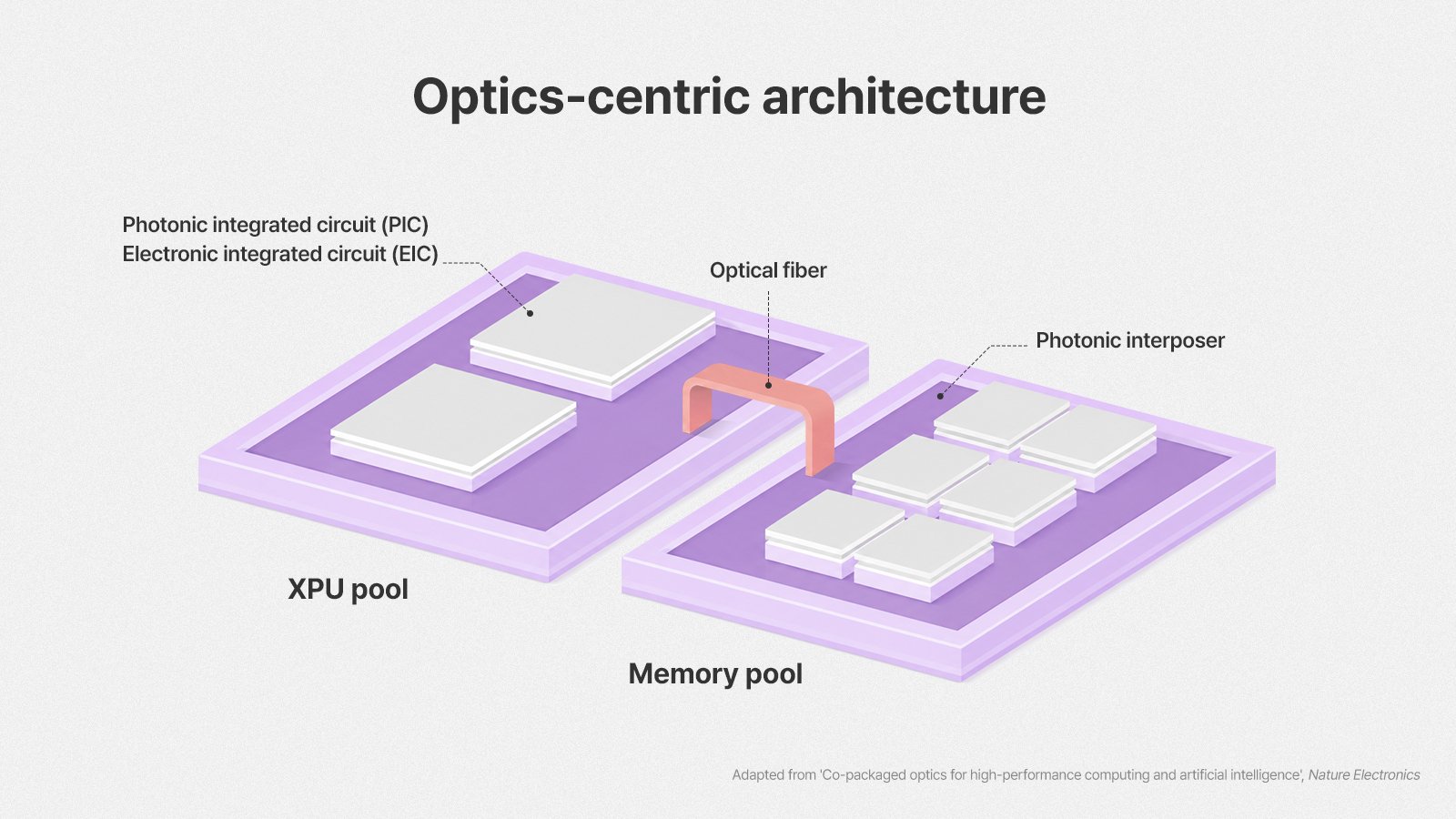

以光为中心的架构概念示意图：光子中介层通过光链路，直接把算力池内的XPU计算单元与内存池内的内存资源连接在一起。

长远来看，CPO技术的演进目标，是把光互连一直延伸到内存接口。这套 “以光为中心” 的架构突破传统封装的物理限制，借助光子中介层直接连接内存与处理器，最大化整套系统的数据传输效率。

采用该架构，多颗AI加速器可以共享一个大容量内存池。不仅实现系统层面更灵活的数据调度，当AI模型持续变大时，AI基础设施也可以更高效地完成扩容。

“光互连很有可能成为未来AI基础设施的基础连接技术。”Lee教授谈到，“该技术已经走出实验室，进入商业化早期阶段。但仍有大量难题亟待解决：低功耗光器件集成、一致性协议开发、系统可靠性提升。归根结底，关键在于把内存器件与控制器、光子器件、封装方案作为一整套完整系统协同设计。这也正是我们和SK海力士开展合作的重大价值所在。”

Hong补充道：“本次合作意义重大，汇聚学术界研究积累与产业实战经验，共同描绘AI基础设施的未来蓝图。我们会持续推进开放协作，为客户以及更广泛的AI产业生态创造实际价值。”
