先进工艺，如何实现一次流片成功？

如果去问一位做过7nm及以下工艺流片的设计经理，什么事最让他们夜不能寐，你很少会听到某个具体bug。更多听到的是一种挥之不去的担忧：在数亿个实例的数据库里，某处潜藏着一个问题，等到掩膜版制作完成之后它才会暴露出来。

十年前，芯片改版重流片就已是代价惨重。放到今天，改版甚至可以直接废掉整个项目。先进工艺掩膜套件成本高达数千万美元，晶圆厂产能排队周期长达数月；而AI加速器、汽车芯片的市场窗口期最多也就几个季度。芯片流片回来如果需要全层改版，烧掉的不只是资金；等到第二次流片样品交付时，市场席位可能已经被竞争对手抢占。

行业数据也印证了这一点。多年来多项验证调研显示，只有少数ASIC项目能够实现一次流片成功；随着工艺节点不断缩小，该情况并未改善。大多数团队已经部署了规模庞大的回归测试集群，所以问题不在于 “再多做验证”。真正值得思考的是：为什么同类逃逸问题，会一个项目接一个项目地流片后才暴露？要从架构流程上做出哪些改变，才能杜绝这类问题。

成本增速远超现有设计方法论

先看成本曲线。行业公开估算：一颗28 nm SoC从架构设计到验证完成，整体设计成本约5000万美元；到5 nm节点，总成本突破5亿美元（图1）。绝大多数先进节点项目中，验证与软件的开销合计占总预算的一半以上。

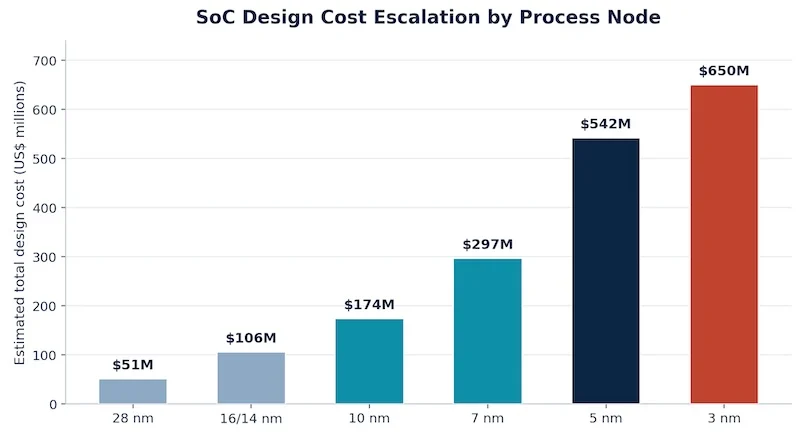

图1：不同工艺节点下SoC整体设计成本行业估算值

有三大因素推高成本，同时都在阻碍一次流片成功。

第一是状态空间复杂度。现代SoC拥有数十个时钟域、多套支持动态调压调频的电源岛、缓存一致性互联，还有安全逻辑 —— 不仅要满足正常功能，还必须抵御恶意攻击。即便配置得当，约束随机仿真也只能覆盖全部可达状态中的一小部分。而那些漏过仿真的bug，恰恰是仿真最不擅长处理的场景：多域边界极端工况、部分断电时的复位时序、互联链路罕见的协议交错现象。

第二是物理效应。7nm及以下工艺，时序签核早已不再是后端收尾的形式工作。静态时序分析满足要求的路径，受IR压降影响，硅片实物上依然会失效；芯片全生命周期内，老化与自发热还会持续蚕食时序裕量。汽车芯片还要额外叠加安全要求：ASIL‑D等级器件必须保证能够检测并管控随机硬件故障，ECC、锁步、内置自测试等安全机制本身，也需要完备验证。

第三是项目排期。市场属于率先出货的厂商，压力集中压在项目末期，而这部分工作往往关注度不高：带反标时序的门级仿真、基于UPF规范的低功耗验证、最终DRC豁免评审。一旦项目需要压缩时间，这些环节往往最先妥协。硅片回来后的调试日志，反复印证了这一现实。

传统设计流程的短板

面对这类问题，人们本能的做法就是增加算力、增加测试用例。但实际收效往往不及预期，因为主要失效根源不是投入不够，而是流程结构性问题。

首先，验证启动时间太晚。很多项目要等到RTL代码 “基本稳定” 才正式开展验证。此时架构层面的模糊点已经固化进代码，验证计划只能顺着已完成的设计倒推，而非从原始规格文档推导而来。覆盖率沦为报表工作，无法真正指导项目推进。

其次是跨环节交接割裂。前端设计、验证、DFT可测试设计、物理设计各自独立，有时甚至分属不同供应商。各个团队只对自己环节的签核结果负责，没有人对跨模块交互问题兜底。物理设计后期为降低动态功耗调整时钟门控，可能悄无声息推翻数月前验证团队确认过的假设。从实践经验来看，硅片bug大多就出在这些流程衔接缝隙。

DFT经常沦为事后补做环节。扫描插入、存储器BIST、边界逻辑如果在项目后期强行接入，常会破坏时序收敛，甚至造成功能异常。排期压力之下，测试覆盖率指标被迫下调；而两年之后，这一决策就会体现为终端产品返修。

最后，签核本身变成博弈。流片前最后几周本应是项目纪律性最强的阶段，但受截止日期压迫，往往恰恰相反：无责任人的豁免项不断堆积，“已知问题” 清单持续变长； readiness就绪评审沦为走过场，因为流片日期早在完整数据齐全之前就已经定死。

降低流片风险的结构化方案

能够稳定实现一次流片成功的团队，未必拥有规模更大的回归测试集群，而是工作组织方式不一样。下面梳理三条反复得到验证的核心原则。

真正落地左移验证，而非流于口号

在RTL代码编写之前，就依据规格文档编写验证计划，并将其视作可执行的契约。把形式化属性检查前置，重点覆盖仿真薄弱模块：仲裁器、复位控制器、跨时钟域电路、电源时序状态机、各类安全机制。Lint、CDC、RDC分析，应当成为每一次RTL代码提交的准入关卡，而不是留到流片前集中清理。配合持续回归测试与覆盖率反馈，验证不再是独立阶段，而是贯穿整个开发流程（图2）。

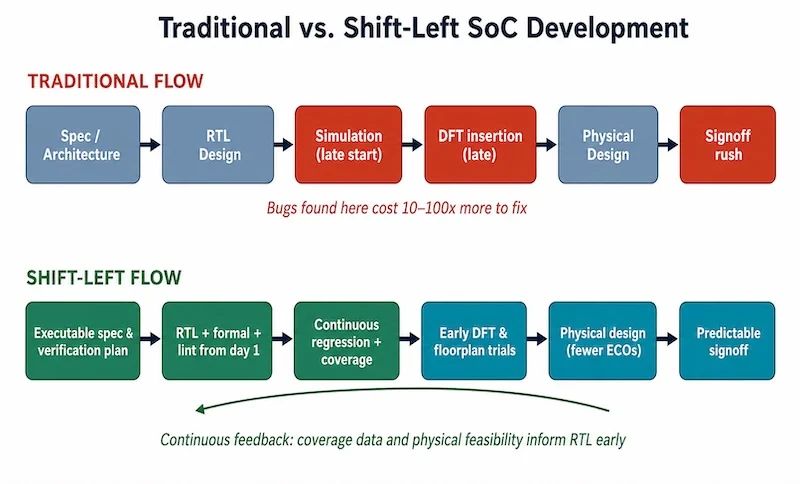

图2：传统SoC开发流程与左移开发流程对比

成本收益一目了然：RTL阶段发现bug，工程师耗费1天即可解决；同样bug到门级，需要数周调试外加ECO工程变更；如果流片后才暴露，则要重新制作掩膜，项目进度直接拖慢一个季度。

RTL到GDSII统一责任归属

早期布局规划阶段，就要把物理实现可行性反馈给RTL设计，而不是等到网表交接才暴露问题。RTL尚未成熟时就开展早期综合、试布局布线，尽早发现拥塞、时钟树、IR压降问题，把问题作为架构层面调整，而不是后期救火。DFT架构（扫描链、压缩逻辑、MBIST控制器）必须写进微架构规格，测试结构从一开始就纳入设计。无论内部团队完成，还是交由设计服务合作伙伴，核心要求一致：从规格文档到流片数据库，要有唯一的总负责人，避免假设条件在部门缝隙中丢失。

将流片就绪设为准入关卡，而非固定日期

我们观察到，预测一次流片成功率最有效的手段，是由非项目内部人员执行严谨的就绪评审。评审包含四大支柱（图3）：以覆盖率目标衡量验证闭环，而非单纯统计测试用例数量；全部工况、工艺角下物理签核完成，不存在无责任人的豁免项；DFT指标基于真实测试向量验证，而非预估；数据库版本冻结，变更历史完整可追溯。任意一项不达标，就延后流片时间。坚持这套原则的团队，重流片次数显著少于死守固定日期的团队。

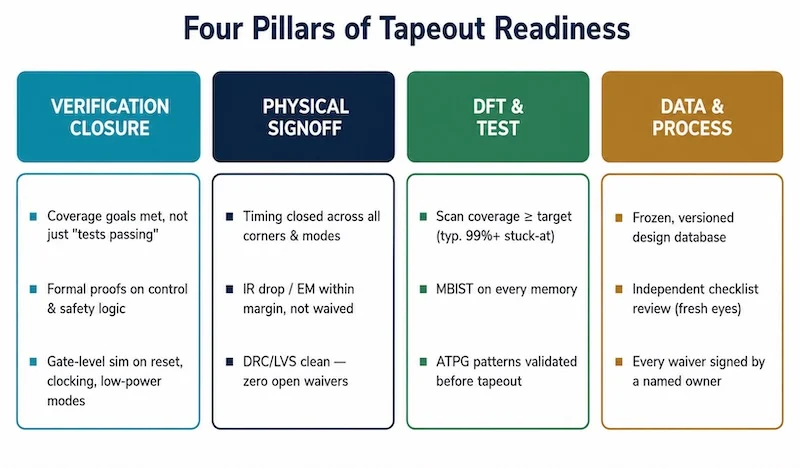

图3：流片就绪准入评审的四大支柱

实现这套流程不需要特殊高端工具，只需要在项目初期就定好方法论，此时改动成本最低，而不是等到危机爆发再补救。

落地实践

对于无晶圆厂企业、系统OEM，首次做先进工艺芯片，最难的往往是建立评判标准：什么样的覆盖率才算可信，哪些豁免项确实安全，数据库何时才算真正就绪。

这时候工程落地经验和方法论同等重要。先进工艺下的一次流片成功不靠运气，也不能靠堆算力硬砸。它要求从第一版规格文档开始，整套流程就在机制上尽可能规避逃逸bug；同时不管是内部团队还是外部合作方，全程严格遵守这套纪律直至流片完成。
