英伟达官宣CPO交换机正式量产：全球首款200G/lane硅光设备落地！

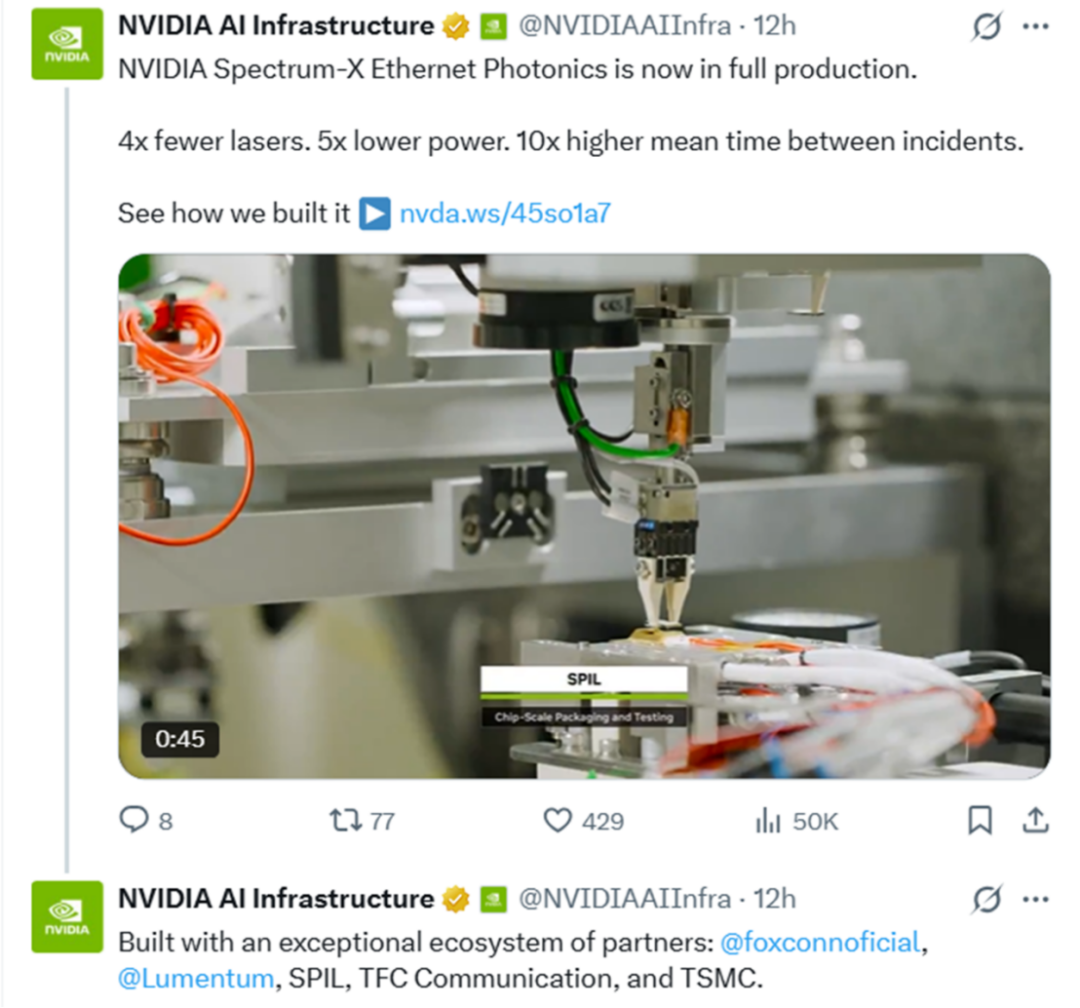

英伟达官方在社交平台正式官宣：Spectrum-X以太网硅光交换机进入全面量产阶段。这也是全球第一款实现规模化量产的200G/lane共封装光学（CPO）交换机系统，标志着持续多年的CPO技术从实验室原型，正式迈入AI数据中心商用落地周期，硅光产业迎来关键拐点。

当前大模型训练、万亿参数AI工厂的核心痛点早已不再是GPU算力，而是海量显卡之间的数据传输瓶颈。传统交换机依赖面板插拔式光模块，电信号走线长达十几厘米，损耗高、功耗大、故障点多，一旦集群规模扩张，延迟、散热、能耗问题将会成倍放大。

而本次量产的Spectrum-X依托新一代Spectrum-6交换芯片，将光引擎与交换ASIC芯片直接共封装，从底层重构网络架构，各项核心指标实现了跨越式升级：

• 硬件成本大幅精简：激光器数量直接减少75%，仅为传统方案的1/4，大幅降低整机物料成本；
• 能效提升5倍：整机功耗相比传统可插拔收发器架构下降80%，长期运营电费压力显著缓解；
• 稳定性质变：平均故障间隔时间（MTBF）提升10倍，适配7×24小时不间断运行的超大规模智算中心；
• 带宽直接翻倍：单颗交换芯片带宽从51.2Tb/s跃升至102.4Tb/s，整机最高聚合带宽可达409.6Tb/s；
• 信号损耗大幅降低：光损耗从22dB降至4dB，信号完整性提升64倍，延迟实现指数级下降。

据悉，该产品提供2U、5U两种硬件形态。其中，2U机型搭载128个800G端口；5U机型集成512个800G高速端口，完美适配了从中小算力集群到万卡级AI超级工厂的全场景需求。

本次CPO能够顺利实现量产，离不开英伟达搭建的全球化成熟供应链。整条链路覆盖硅光制造、激光芯片、先进封装、光器件组装、整机代工全环节，其中多家企业与A股厂商占据核心卡位：

• 台积电：提供先进硅光子工艺，是CPO底层芯片制造核心；
• Lumentum：负责激光芯片研发与制造，提供外置光源核心器件；
• 矽品精密（SPIL）：承担晶圆级、芯片级高精度光电封装与可靠性测试；
• 天孚通信：A股唯一进入英伟达官方供应链的光器件企业，负责激光器模块子组件组装；
• 鸿海（富士康）：整机交换机系统集成、机架组装交付。

整条产业链实现了工艺、封装、器件、整机全流程跑通，彻底打破了市场此前对“CPO良率不足、无法大规模量产”的质疑。对此，有业内分析表示，本次量产验证了硅光共封装技术的工程可行性，后续头部云厂商、AI算力企业会加速跟进采购，光互联需求将迎来持续性爆发。

过去数年，CPO始终停留在概念与样品阶段，市场担忧工艺难度、良率、成本问题难以落地。而英伟达本次全面量产，向全行业证明了共封装光学已经具备商业化大规模交付能力。

从算力发展趋势来看，未来AI模型参数、GPU集群规模只会持续扩张，传统插拔式光模块架构已触达物理传输极限，低功耗、高带宽、高集成度的CPO是必然选择。随着头部云厂商、AI服务商逐步跟进采购，上游硅光晶圆、激光芯片、精密封装、光组件厂商将持续受益订单放量，掌握核心芯片自研能力的企业，有望在本轮产业周期中持续提升盈利水平。

对于整个科技产业而言，Spectrum-X量产不只是一款交换机产品的发布，更是AI基础设施网络架构迭代的标志性事件。属于光通信、硅光子、先进封装的全新增长周期，已经正式拉开序幕。
