Rapidus锚定2030年，攻关8掩模版中介层

受大尺寸芯片芯粒与高带宽内存HBM推动，先进封装尺寸持续增大，在传统300毫米晶圆上制造这类产品的效率越来越低。Rapidus预计，面向高性能芯片的中介层，将在2030年前后达到8掩模版规格。

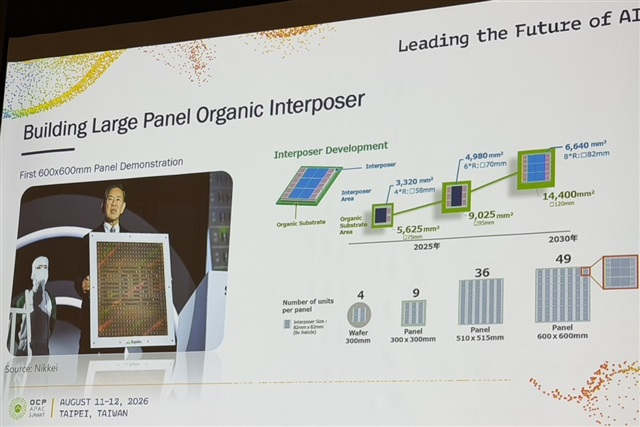

在2026年OCP亚太峰会上，Rapidus Design Solutions封装技术Field CTO Rozalia Beica公布了一份中介层技术路线图：从4掩模版、面积3320平方毫米，演进至6掩模版4980平方毫米，再到8掩模版6640平方毫米。到2030年，配套有机基板面积将达到14400平方毫米。这份路线图，进一步明确了Rapidus在开发600×600毫米面板级先进处理器封装时所采用的封装尺寸指标。

更大面板提升中介层产出效率

Rapidus此前已经对外披露600毫米方形面板项目。300毫米晶圆仅能产出4颗8掩模版中介层，而一块600毫米方形面板大约可以产出49颗。该公司已在位于北海道千岁市的Rapidus Chiplet Solutions工厂，完成600毫米方形RDL中介层面板样品制作。

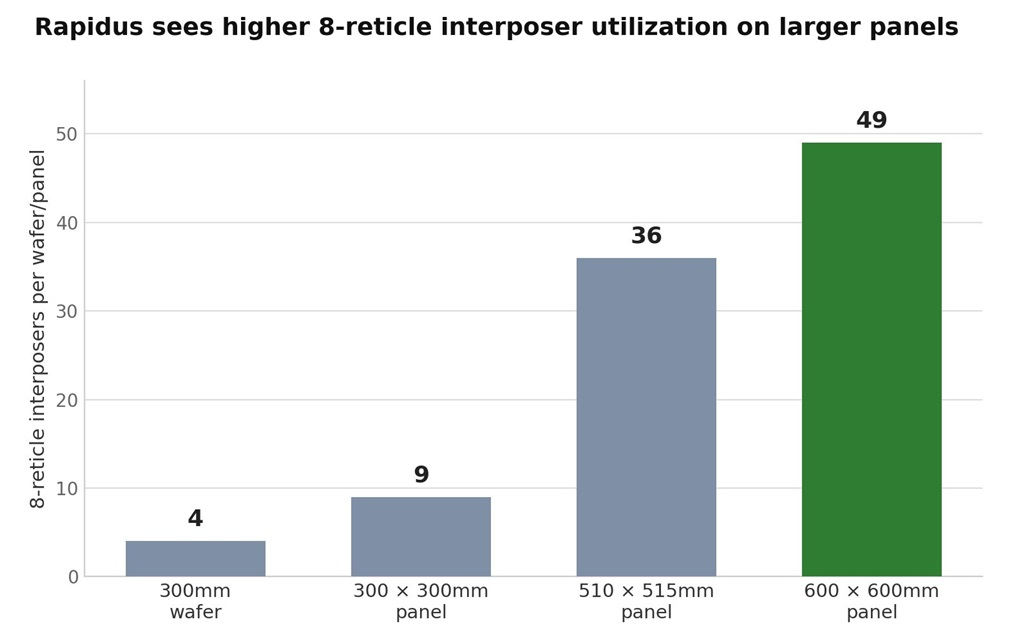

在OCP大会上，Beica进一步对比了四种基板格式的产出能力：8掩模版中介层在300毫米晶圆上可产出4颗；300×300毫米面板可产出9颗；510×515毫米面板可产出36颗；600×600毫米面板可产出49颗。

Beica表示，8掩模版规格中介层预计2030年前后落地；随着中介层尺寸不断做大，晶圆的材料利用率会持续恶化。Rapidus同时布局300毫米晶圆与600毫米面板两套封装方案。

对比数据显示，相比传统晶圆，即便是尺寸更小的面板，也具备利用率优势。Rapidus在4月表示，已经基于600毫米方形面板完成有机绝缘膜RDL中介层样品；其RCS试验产线将全面投产，用于验证2.xD以及3D封装制造工艺。

有机RDL向更细线路演进

更大的封装，同时对互连布线密度提出更高要求。

Beica介绍，有机RDL中介层一般采用聚酰亚胺材料与电镀工艺，行业路线图显示，其线宽线距将从2020年前后约5/5微米，向1/1微米演进。硅中介层与硅桥，则可以实现更精细的互连。

与此同时，先进IC基板的生产规格正从9/9微米、8/8微米向5/5微米推进，部分路线图目标达到2/2微米。Beica称，这一变化源于AI与高性能计算大封装需要集成更多芯粒、内存与互连线路。

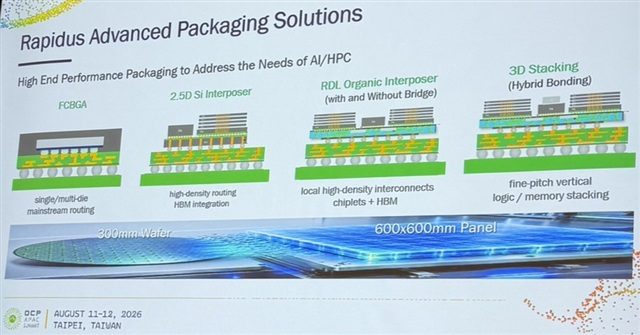

Rapidus并未押注单一封装架构。Beica表示，公司同步布局倒装芯片BGA、2.5D硅中介层、带/不带局部桥接的面板级RDL有机中介层，以及基于混合键合的3D堆叠技术。

封装越来越贴近芯片前道工艺

发力先进封装，是Rapidus推动半导体前道制造与后端集成深度协同的举措之一。Beica称，未来系统需要前沿逻辑芯片、HBM、芯粒架构、光互连、混合键合以及面板级封装，系统级优化的重要性持续提升。

本次OCP公布的路线图给出了量化指标：8掩模版中介层面积接近6640平方毫米，有机基板达到14400平方毫米；600毫米面板平台，用于制造尺寸持续增大、面积利用率更高的各类封装产品。
