晶圆级制备1.5纳米超薄金薄膜

当厚度降至几纳米以下时，蒸镀金薄膜往往会碎裂成互不相连的岛状结构，无法形成连续膜层。金的表面能很高，会促使原子团聚，原本极薄的金膜本可以实现极佳的透光性与柔韧性，团聚现象却会直接切断导电通路。想要制备大面积超薄金器件，一大核心难题就是：在不将金属永久绑定在生长基底的前提下，避免金膜碎裂。

这类超薄薄膜具备很高应用价值：将金加工至几纳米厚，既能保留导电能力，又可以实现高透光、高柔韧性，还能够紧密贴合曲面或者柔性基底。

现有技术只能解决部分问题。籽晶层与粘附促进剂可以让金膜更加均匀，但往往会让金属牢牢附着在生长基底上。真正的二维金属虽然已经实现原子级厚度，但仅能在很小面积或者严苛条件下制备。业界一直缺少一套方案，可以同时实现超薄厚度、膜层连续、可转移，并且达到具备实用价值的晶圆级尺寸。

《Advanced Science》上发表的一项研究给出了解决思路：采用可剥离的临时生长基底。研究人员结合极致平整的铜模板与聚合物辅助转移工艺，制备出厚度低至1.5 nm的连续金薄膜，并且完成6英寸晶圆级制备，成品金膜还可以转移到面向实际应用选定的各类基底之上。

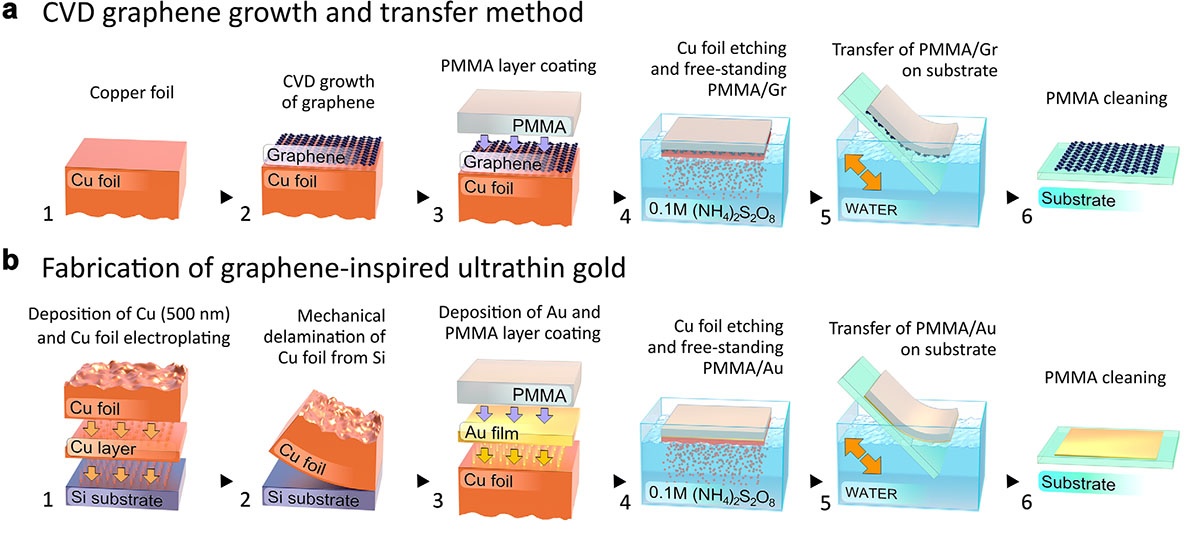

超薄金薄膜制备技术。原理示意图对比：a，传统化学气相沉积石墨烯的生长‑转移流程；b，借鉴石墨烯思路的新工艺：先通过模板剥离工艺制备晶圆级超平滑铜箔，再完成超薄金薄膜的生长与转移。

铜本身的化学特性适合生长超薄金膜，但表面粗糙度会带来实际工艺限制。在该团队此前的工艺中，蒸镀得到的铜会受晶粒结构影响，自带纳米级表面起伏。

新工艺的做法是：在单晶硅上生长铜，再将铜剥离，得到自支撑铜箔，剥离后露出与硅接触的那一面，该表面极其平整。蒸镀的金会复刻下方基底的表面形貌，使用更平整的临时基底，金膜就可以做到更薄，而不会被表面起伏破坏连续性。

研究人员在该模板上蒸镀金，附上聚合物支撑层，再溶蚀掉底层的铜。这套流程化解了一组常见矛盾：金可以在利于形成连续膜的基底上生长，成品薄膜却可以置于玻璃、塑料、弹性体等任意目标基底。直接溶蚀自支撑铜箔，也解决了该团队旧剥离工艺中的几何瓶颈，让大面积转移成为现实。

该模板同时依靠化学特性与表面形貌发挥作用。金与铜之间相互作用强，金倾向于逐层生长，而不会像在弱相互作用基底上那样发生三维团聚。与此同时，铜表面足够平整，纳米级褶皱不会破坏仅有数纳米厚的薄膜。

分子动力学模拟从原子层面印证了上述差异；显微观测也证实，在这种特制铜基底上的金能够保持连续，而其他基底上只会形成网状或者岛状结构。

完成转移之后，金膜依旧保持连续。最薄样品的光学透过率最高可达86.6%；厚度稍高的样品具备较低的方块电阻，方块电阻是衡量导电薄膜面导电能力的标准指标。薄膜光学特性依旧符合连续金属特征，而非离散纳米颗粒，这与Nanowerk此前报道的原子级超薄金天线相关研究可以相互印证。柔性样品经过1000次弯折循环后，电阻几乎没有变化，证明转移后的导电薄膜可以承受反复形变。

这套技术的核心价值，就是金属可以在一处基底生长，再转移到其他基底使用，论文中多项截然不同的演示都建立在此基础之上。有机发光二极管需要平整透明的电流收集极；热控应用依靠金的红外反射特性；表皮电极则需要紧密贴合柔软、可形变的人体表面。多项应用分别验证：同一种可转移薄膜，脱离铜模板之后，依旧可以保留对应的关键性能。

在有机发光二极管器件中，超薄金用作透明阳极。同等外加电压条件下，采用该金电极的器件亮度高于商用氧化铟锡对照组。研究人员认为，原因来自更优异的电荷注入能力以及电极极致平整的表面。该实验并未对比器件效率与工作寿命，因此无法证明它整体性能优于氧化铟锡。

研究人员还将转移后的金薄膜加工成可寻址的柔性OLED阵列，证明该薄膜不仅在无图案样品上表现良好，还可以承受大面积转移、图形化以及器件集成整套流程。

另一项测试利用其红外光学特性：薄膜肉眼观察保持透明，但可以降低红外相机捕捉到的热辐射。在实际温度相同的条件下，对比该团队早期制备的粗糙金膜，这款平整薄膜可将红外测温得到的表观温度降低约30%。

皮肤传感则对力学性能提出完全不同的要求。直接转移到人体前臂的金电极，在心电、肌电信号采集中，信噪比优于商用银‑氯化银凝胶电极。该金电极与皮肤之间的界面阻抗更高，研究人员推测，薄膜与皮肤的紧密贴合提升了信号质量。

该研究尚未确认这一具体作用机理，也没有证实临床层面的优越性，但验证了转移制备的金薄膜可以有效采集电生理信号。该技术平台依旧无法实现可转移的金单原子层，薄膜本身也还是多晶结构。优化支撑界面有望进一步压薄膜厚；改进铜模板工艺，能够减少晶界处的散射损耗。但核心成果已经十分明确：用来制备超薄金属的生长基底，不再决定这层金属最终的使用场景。
