韬定律背后的逻辑折叠（LogicFolding）是什么？南加州大学教授Sung Kyu Lim报告全文

一张纸对折，纸上两点的距离会随之缩短。芯片也是如此——当平面微缩（x、y方向）走到物理极限，将设计折向Z轴，互连变短，延迟与功耗随之下降。这便是「逻辑折叠」（LogicFolding）技术的起点。

如今，LogicFolding 被列为“韬定律”的实现路径之一：让7纳米工艺通过设计创新，获得接近1.4纳米级别的系统能力。

作为全球最早一批研究LogicFolding的学者，IEEE Fellow、南加州大学教授Sung Kyu Lim受邀来到上海新江湾黄大年茶思屋，与我们分享：LogicFolding会给芯片设计带来什么？代价几何？又依靠什么完成这场“折叠”？

以下为 Lim 教授本次分享的文字实录——

我做3D IC已经很久了。坦白说，在很长一段时间里，并没有取得太大的成功。直到几个月前，我在上海听到了“韬定律”和“LogicFolding”（逻辑折叠），当时的第一反应就是：这就是我一直在等的东西。

我一直坚持一个判断：当摩尔定律停下来，也就是x、y方向的微缩停下来时，唯一还能继续微缩的方向就是z方向。这正是我当年投身3D IC，并且主要从EDA和设计角度切入的动机。

但问题在于，大家并没有停止x、y方向的微缩，现在已经做到了埃米级。所以除了中国之外，产业界其实并没有真正强烈的动力去往垂直方向走。中国因为EUV禁令，摩尔定律被迫停下，这时候你们必须走向z方向。而这恰恰就是我一直希望看到的事情，现在它在这里发生了。今天我会讲清楚：走向 z 方向、做LogicFolding和细粒度 3D IC，究竟能带来什么。

韬定律要解决的问题

“韬定律”的要点，大家应该已经看过很多遍了：

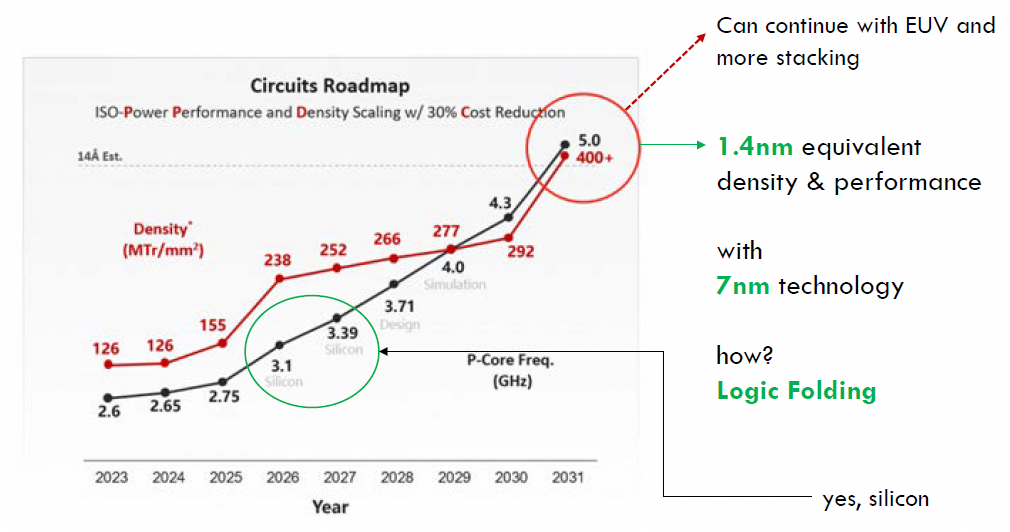

用7纳米工艺，做出1.4纳米（14埃）的性能。怎么做到？靠LogicFolding设计。今天我要讲的，就是LogicFolding如何让“成熟节点的3D IC”打败“先进节点的2D IC”。

3D IC 的杀手级应用

我每次讲3D IC，总会被问到两个问题：杀手级应用在哪里？散热怎么办？关于杀手级应用，过去已经有一些商业产品：

• 索尼图像传感器：很早就采用了3D IC，上层是光电二极管等感光部分，下层是存储器，再下面是信号处理电路。

• AMD 3D V-Cache：在CPU之上堆叠末级缓存，提升游戏体验。

• 英特尔 Foveros：通过堆叠22纳米与10纳米芯片，来改善10纳米工艺的良率。

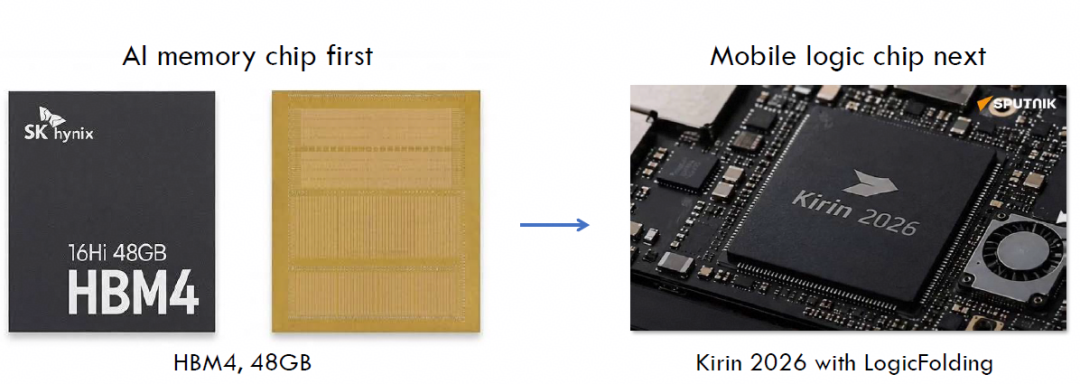

但这些都还属于小规模应用。真正的转折是HBM。这段时间韩国之所以这么高兴，原因就在于此。HBM本质上就是把多颗DRAM堆叠起来，底部是逻辑基底芯片。大家每次使用AI服务时，存放在HBM中的数据，就是你们拿到token的来源。所以，3D IC终于有了一个人人都在用的杀手级应用，那就是HBM。

不过，只有当3D IC真正进到大家手里的手机中，我们才能说它已经进入日常生活、实现了普及。而我听到了“韬定律”的发布——他们要用7纳米交付1.4纳米级别的能力，实现路径就是LogicFolding。

什么是 LogicFolding

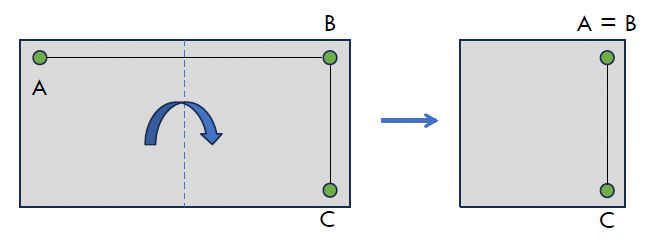

用最直观的方式来理解：LogicFolding就像折纸。假设一张长宽比2:1的纸，把它对折。很多指标都会改善，尤其是连线长度。比如纸上的A、B两点，对折之后距离直接变成零；而对角的A到C，折叠后距离也大幅缩短。所以，折叠带来一个非常确定的收益：互连长度缩短。

这一点在IC设计中极其重要。电路的延迟，很大程度上取决于信号在器件之间传输所花的时间，也就是连线带来的延迟。连线变短，延迟就改善。这正是“韬定律”所期待的：与其继续研究如何驱动长连线，不如通过折叠设计，直接把连线延迟降下来。

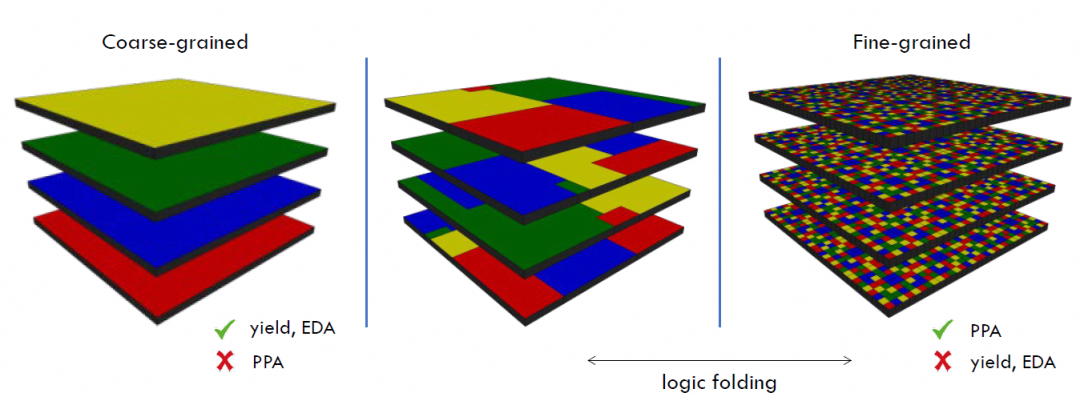

3D IC 的三种设计粒度

1. 粗粒度（die级）：把2D IC直接一层层堆起来，形成多层3D IC。HBM就是典型例子。

2. 块级（block level）：打破各裸片的层次结构，拆成功能模块，再在不同层之间移动这些模块来优化设计。

3. 门级（gate level）：把这些模块综合成大量逻辑门，在层与层之间移动单个门。

华为的LogicFolding方案针对的是后两种——既可以在层间移动模块，也可以移动逻辑门。核心目标是一致的：把原本在一个平面上的大设计折叠到多层，互连长度随之下降。这其中，每种粒度各有利弊：

• 粗粒度堆叠设计容易，因为可以直接复用已有的2D设计，只需要增加层间的“楼梯”或“电梯”，也就是位于中间区域的TSV岛。层间连接数也不多，比如目前HBM只有几百根信号连接，再加几百根用于供电。因此制造容易、良率高，但PPA（性能、功耗、面积）不会有很强的竞争力。

• 块级和门级则要移动和优化大量对象，甚至要处理单个逻辑门，设计复杂度大幅上升；层间连接数也会显著增加，因为每个门只要邻居在另一层就需要垂直连接。所以细粒度3D IC在EDA和良率上都有挑战，但由于优化深度大得多，性能会好很多。

折叠对 PPA 的影响

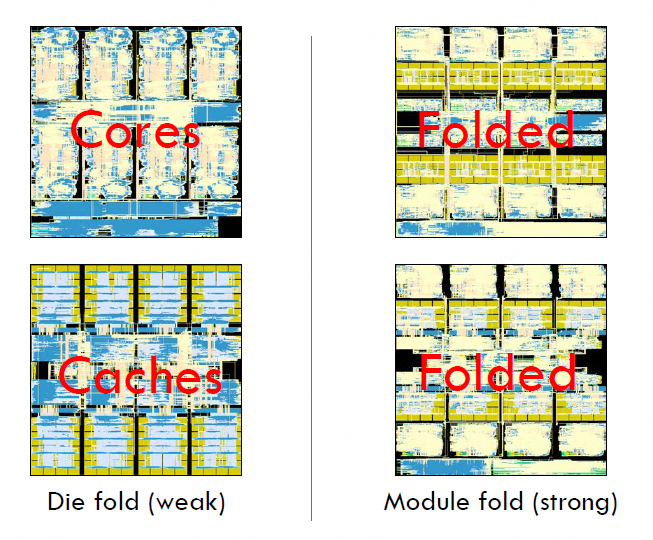

我给大家展示两种折叠方式：弱折叠与强折叠。这个项目计划用28纳米工艺实现OpenSPARC T2，包含8个核心、8个L2数据缓存以及其他模块。这项工作由英特尔支持，是我们12年前做的。也就是说，当时已经有公司对折叠感兴趣，只是从未把芯片商业化。

弱折叠就是划一条切割线，直接对折。这样设计会有一点改善，但幅度有限，因为折叠只减少了一部分连线。真正要做的是折叠之后再重新摆放。于是我把所有核心移到顶层，把所有缓存块移到底层，再把中间的功能模块重新排布，这就是一级折叠。这样面积缩小，连线缩短，PPA（性能、功耗、线长）都得到改善。但我没有停下来，而是递归地继续折叠。比如取出其中一个核心继续对折，把上半部分放在顶层，下半部分放在正下方。原则上可以一直折下去，直到折不动为止，而折得越多，PPA越好。

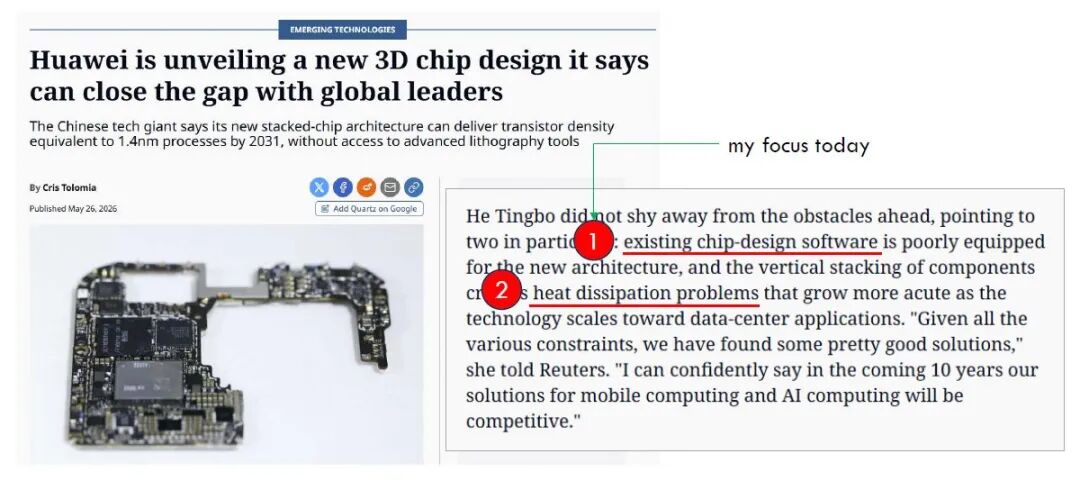

华为在实现“韬定律”时面临的两大挑战

华为正在全力实现“韬定律”，这其中有两个必须克服的主要挑战：

第一是现有的芯片设计软件。我们都知道，数字芯片不是靠人手工设计的，而是靠计算机和算法完成的，也就是EDA工具。因此我们需要更好的算法来设计LogicFolding芯片。今天大家看到的所有折叠版图，都不是我手工做的，而是计算机算法生成的。这些算法里，有的基于AI，有的基于传统方法，稍后我会详细讲。

第二是散热。堆叠的层数越多，热点温度越高，冷却始终是3D IC的挑战。

今天我想给大家讲三部分内容

1. 我与英特尔合作，以及后来与三星合作的折叠研究结果；

2. 这些折叠设计所需的EDA算法与设计自动化工具

3. 我们的3D测试芯片——我带了几片样品，待会儿传给大家看。

看到自己很久以前做的这些工作如今重新焕发生命力，我非常高兴。

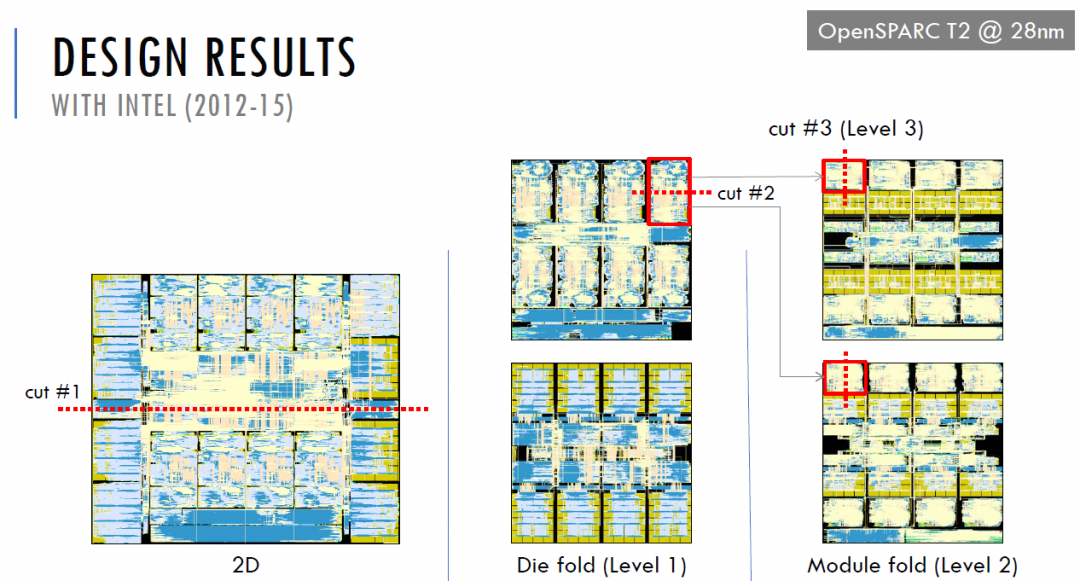

先说一句可能有点自夸的话：据我所知，我们12年前发表在DAC上的那篇论文，很可能是第一篇同时给出折叠方案、PPA结果和支撑它的EDA算法的论文。在OpenSPARC T2上，我一共做了三级折叠：

• 一级折叠：切割之后，把两组模块分别搬到上下两层。

• 二级折叠：取出其中一个模块继续切割、上下分置。

• 三级折叠：在上半部分继续切，再把其中一部分移到底部。

不断递归切割，每切一次，PPA都在改善，折叠块的质量也更好。

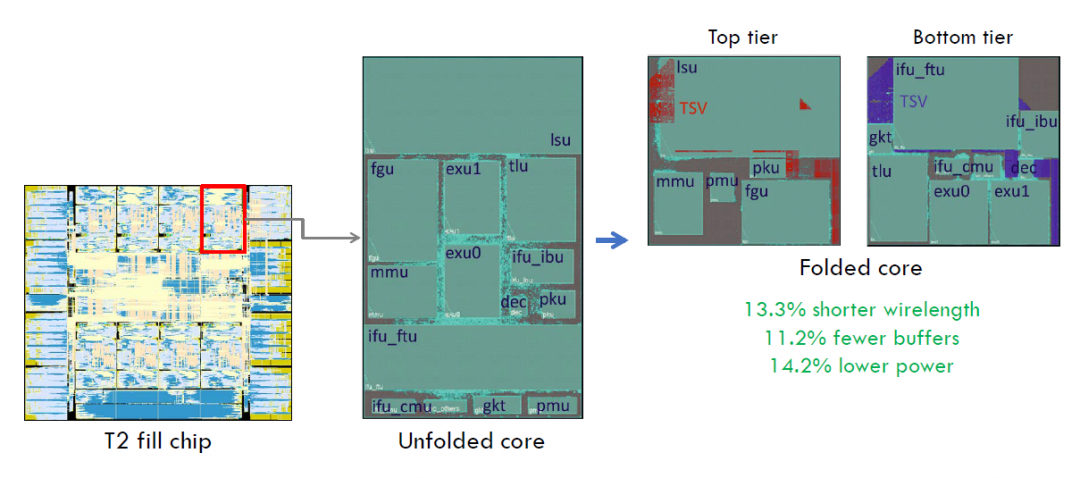

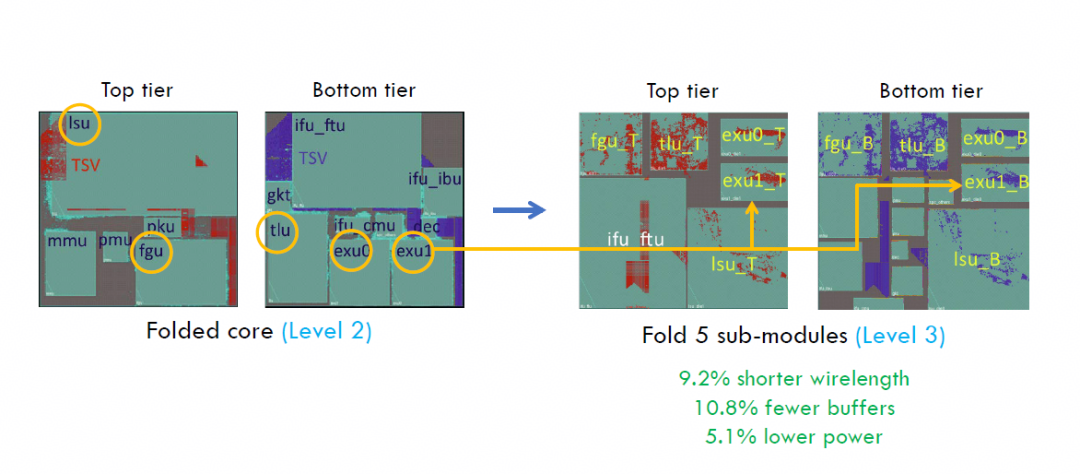

以一个核心为例，核心内部有LSU、FGU、EXU0/EXU1、表查找等单元。这些块可以被划分到两层：比如LSU放到顶层，IFU放到底层，执行单元分置上下。

在这个过程中，二级折叠的收益可以使线长缩短13.3%，功耗降低14%。因为原本LSU与IFU之间的连线很长，现在两者上下相对，垂直距离短得多。而连线一旦变短，所需的缓冲器就更少——因为要让芯片跑到目标频率，就必须插入大量时序缓冲器，而缓冲器数量取决于连线长度；同样，为了满足时序目标需要放大晶体管尺寸，连线短了、延迟小了，也就不必把晶体管放得那么大。这些因素叠加起来，就是14%的功耗节省。

需要强调的是，这不是手工做的。我把2D版图交给算法，算法自动生成上下两层的版图，我没有动过鼠标。

三级折叠方面，我进一步把执行单元等模块继续对折，比如把LSU拆成LSU-top和LSU-bottom。这就是华为在做的事：折叠、折叠、再折叠。他们要用逻辑折叠以7纳米对标1.4纳米，指的正是这件事——性能的提升来自折叠与堆叠，而不是EUV。对这五个模块做三级折叠，整体带来约9.2%的线长节省、10%的缓冲器减少，合计约5%的功耗下降。

为什么选这五个模块，而不是别的？因为有些模块折叠后收益很小，有些则很大。那么如何判断？12年前我们没有机器学习方法可用，所以用了很朴素的判据：

1. 这个模块的功耗高不高？功耗高，折叠后可期待的功耗节省就大。

2. 这个模块内部连线多不多？因为折叠的作用就是缩短连线，连线少的模块折了也没什么收益。

最终我们要找的，就是功耗高且连线密集的模块。这里也有研究机会：除了功耗和连线数，还可以引入别的特征，更准确地预测折叠后的收益。另外，我们当时关注的是功耗，而华为可能更关心性能——那么应该折叠哪些模块，才能缩短整体的最长路径延迟？这是一个开放问题。

在折叠之后，需要大量“楼梯”和“电梯”。一级折叠只需要约7,000个层间连接，而大量折叠之后需要接近100,000个。代工厂要制造的图形越多，难度越大、良率挑战越大。但如果愿意付出这个代价，性能会好很多。

2D IC vs 一级折叠 vs 三级折叠

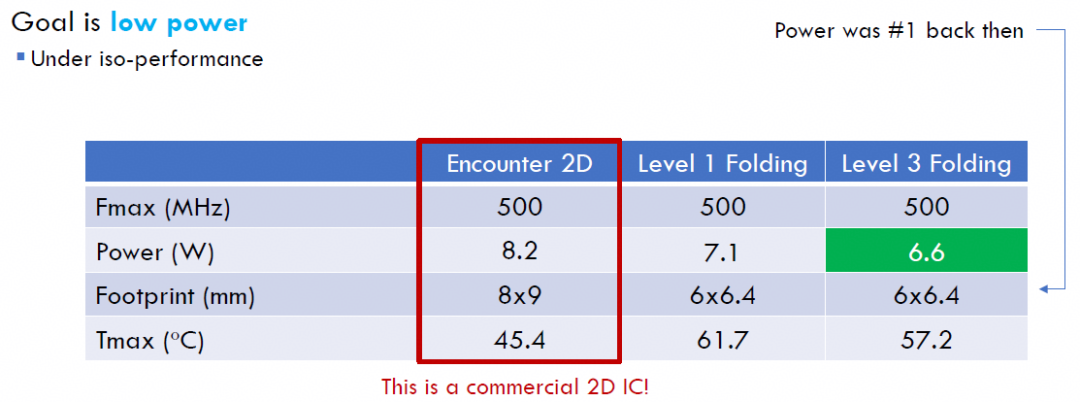

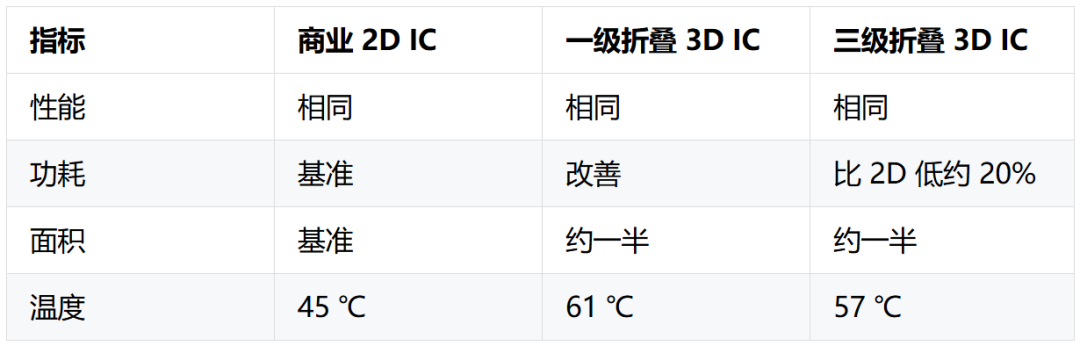

我们在同一速度下比较三种实现（即等性能功耗对比）：

在这个过程中，我们没有用EUV，也没有用先进节点，做的只是折叠并把裸片键合成3D IC，电池续航就能延长20%——这就是通过多级折叠不断提升芯片质量。同时，芯片面积也减半，因为相当于把一张大纸对折。对于智能眼镜这类对尺寸和功耗都极为敏感的应用，这是很大的优势。

很多人担心折叠会让温度持续恶化，但结果并非如此。三级折叠的温度（57 ℃）反而低于一级折叠（61 ℃）。原因在于两个相反的效应：

• 功率密度上升：同样面积上塞进了更多晶体管，单位面积的功耗密度自然上升。

• 热导率同时改善：折叠越多，裸片之间的键合连接越多。我们用铜焊盘在高温高压下把两颗裸片键合在一起，而这些铜焊盘本身是散热通道，能把热量垂直导向散热器。如果没有这些金属，热量就困在核心里出不去。

温度正比于功率、反比于热导率。两者叠加的结果是：折叠越多，温度反而更好。

三星在看到我们与英特尔合作的结果后，希望做一次升级。因为2014年那次研究已经比较久远，他们想要更现代的处理器和更先进的工艺节点：处理器换成他们在用的ARM核（最终选择A53，不算大，但是有实际意义的商用核），工艺从28纳米换成16纳米。

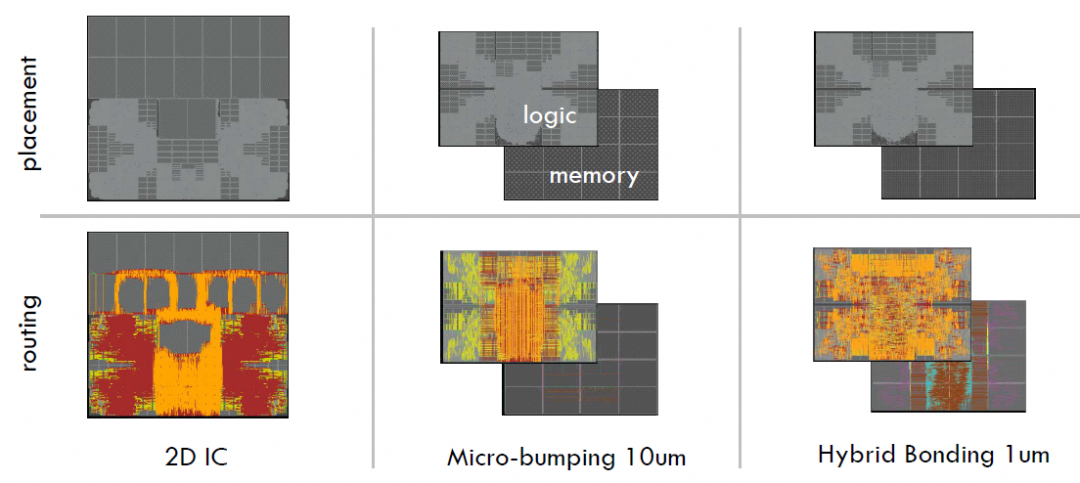

我们做了三个设计：

1. 2D设计：16纳米四核A53。我们把它给ARM看过，ARM认可这个设计。需要说明的是，我们没有故意把2D做差，为了公平比较，2D版本是有竞争力的。

2. Memory-on-Logic 3D设计：末级缓存放在底层，其余部分放在顶层，两颗裸片用10微米间距的微凸块键合。

3. 混合键合3D设计：不使用焊球，而是在顶层金属之上直接进行铜-铜键合，间距只有1微米。

后两者虽然划分方式相同，但布线结果明显不同——键合方式不同，电路设计的优化目标也不同，我们是针对混合键合重新优化的，而不是直接沿用同一版设计。

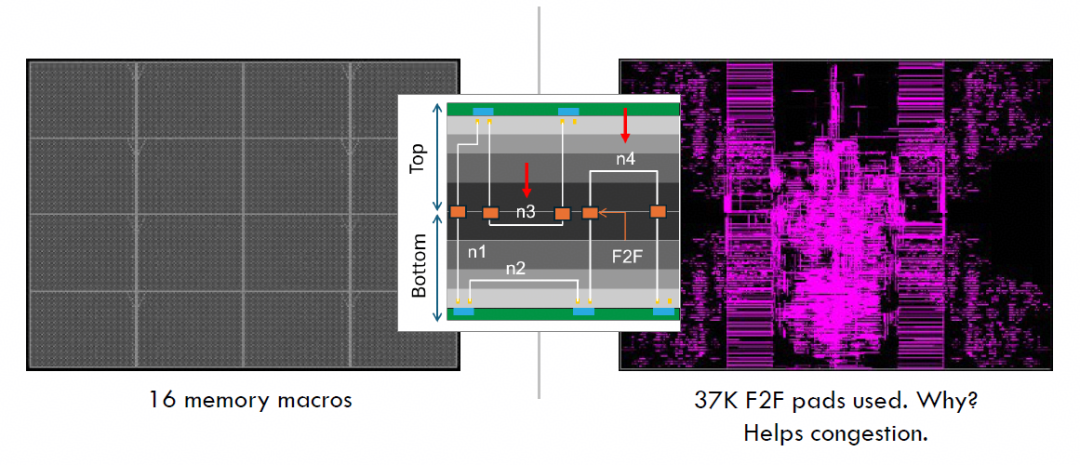

在此基础上，金属层共享是一个非常有效的技巧。我举一个例子，大家看三条net：

• net1 连接顶层与底层的晶体管，必须使用混合键合焊盘这部“电梯”；

• net2 连接同在底层的两个晶体管，不需要上楼，留在底层即可；

• net3 连接的是顶层的两个晶体管，但布线的一部分绕到另一颗裸片上再回来。

这就是“金属层共享”：向邻居裸片借用金属层完成布线。它的价值有两点：

1. 缓解布线拥塞：当本层过于拥挤、找不到布线空间时，可以借道另一层完成布线。而拥塞正是3D IC中的大问题。

2. 降低电阻。底层的M1电阻很高，而顶层金属电阻很低，借道顶层金属的延迟明显更好。当然，还要计入垂直过孔堆叠的代价，但只要总账划算，就值得这么做。

这种方法的代价是需要成对的面对面键合焊盘。因此在存储-逻辑折叠中，我们用到的面对面通孔数量远超功能需求——存储与逻辑之间只需要32位地址、32位数据，几百根就够了，而我们实际用了37,000根，原因就是金属层共享。

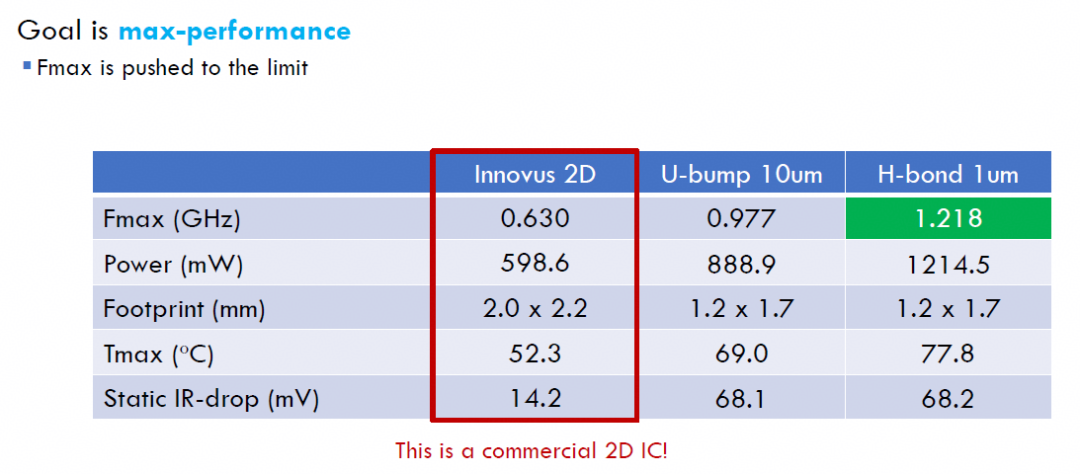

当我们追求最高性能时，2D设计最高跑到630 MHz，而3D IC达到了1.2 GHz——接近2倍的频率提升。原因还是那句话：折叠天然缩短连线。

当然，有收益就有代价。频率提高，功耗随之上升；芯片面积减半，温度也会升高。IR drop也更严重——因为芯片面积只有2D的一半，能布置的电源/地C4凸块数量减少了50%，但需要供电的晶体管数量并没有减少。供电，确实是3D IC的一个重大挑战。

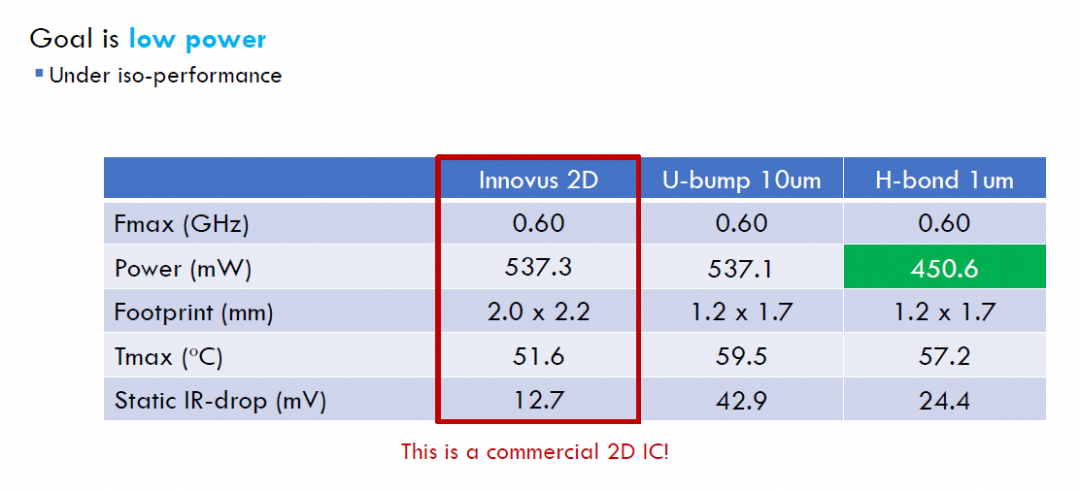

再看等性能对比：三种设计跑在同样频率下，3D IC带来约20%的功耗节省。这和英特尔案例的结论完全一致。也就是说，折叠带来的红利，你既可以用来提性能，也可以用来降功耗。而且因为运行频率不高，温度表现也更好。

在我们所有的研究中，3D IC都能打败商业2D设计。这听上去理所当然——如果3D IC还不如2D，那还要3D IC干什么？但真正做到这一点并不容易，我们花了将近二十年。因为2D IC的设计工具太强了，这些工具积累了四十多年，Cadence、Synopsys、Siemens有成百上千名工程师日夜投入。我们靠十个博士生加一个导师去超越它，真的不容易。但我从不认为3D IC设计的问题已经解决。我们只是迈出了第一步，还有许多局限。

第一，EDA工具本身。我知道复旦在EDA方向投入很大、队伍也很大，我非常希望能与复旦一起改进3D IC设计与LogicFolding工具。

第二，面向3D的架构（RTL）。今天所有做折叠的架构，其RTL代码都是为单裸片实现编写的，是“2D感知”的架构——它假设模块是并排的，而不是上下叠放的。举例来说，在2D IC中访存要花很多时钟周期，所以计算机架构师发明了乱序执行、分支预测等技术来隐藏访存延迟。但如果存储器就堆在逻辑正上方，访问延迟可能只有一个周期，这些机制未必还需要。也就是说，RTL可以针对堆叠重新优化。

第三，与代工厂的协同（DTCO）。制造端会给设计端反馈：比如“这些点太密了，请分散一些，或者排成更规则的阵列，这样更好制造”。反过来，设计端也可以给制造端反馈：比如时序分析发现M3的电阻高得离谱、出现在每一条关键路径上，那就可以告诉代工厂——请换材料或换工艺配方来降低M3电阻；而M5的电阻不成问题，或许可以用更便宜的材料。设计与制造互相反馈，这就是设计技术协同优化。

第四，多物理场问题。散热、供电、测试同样重要。还有die-to-die变异建模：顶层和底层的晶体管行为并不完全一致，顶层晶圆可能来自一家供应商，底层来自另一家，器件看起来一样，性能却可能不同。要做的事情还有很多。

前面讲的是折叠能带来什么，接下来讲怎么折——不是人怎么折，而是计算机怎么折。我们从两个角度切入：传统方法和AI方法。

3D IC 设计难在哪里

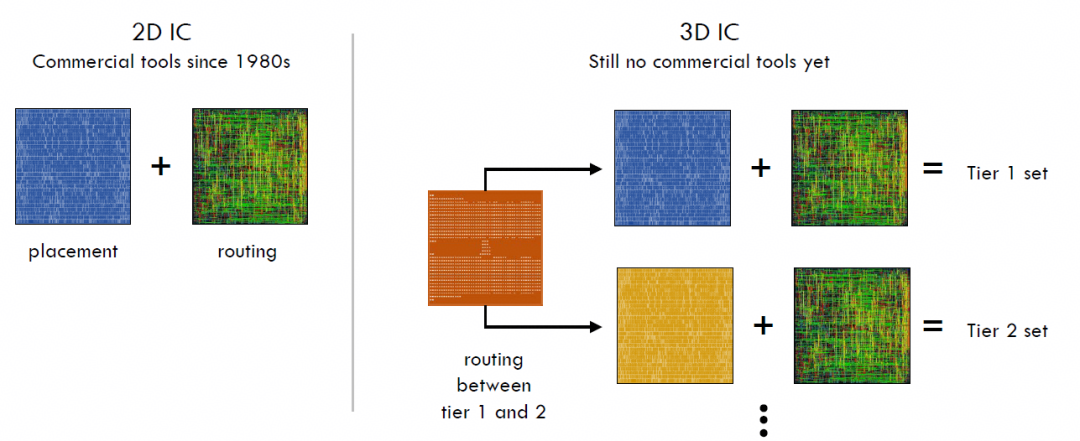

如果芯片只有一层，也就是2D IC，自动化设计早已解决。2D IC工具做两件事：布局和布线。但3D IC呢？工具买不到，而且难度大得多。对于两层3D IC，你需要：第1层的布局、第2层的布局、第1层的布线、第2层的布线，再加上两层之间的连接。2D是画两幅画，3D是画五幅画，而且这五幅版图必须同时协同优化。你对顶层布局做的任何改动都会影响另一层；你一改动某个3D网络的凸块位置，延迟就变了。这比只处理两幅版图难得多。

商业“3D”工具究竟是什么

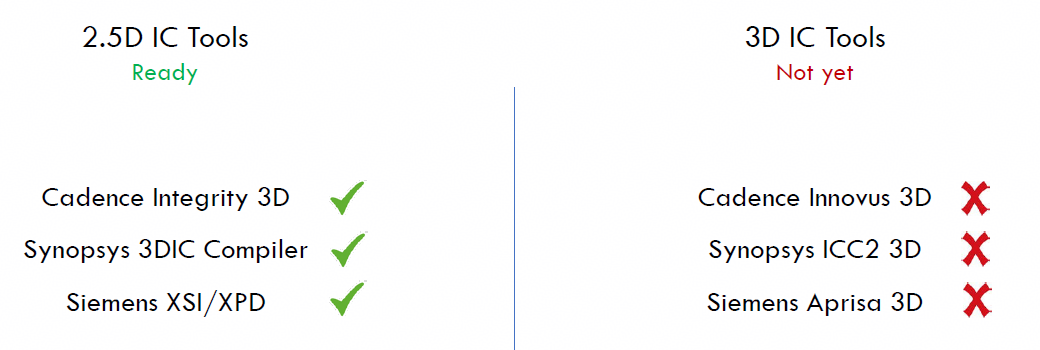

这个问题我被问了很多次。你们可能听说过这些产品：Cadence的Integrity 3D-IC、Synopsys的3DIC Compiler、Siemens的Xpedition。厂商会说：我们的工具什么都能做，买我们的工具就够了。我的回答是：并非如此。

这些工具我们在南加州大学都有。它们不是芯片设计工具，而是封装设计工具。芯片设计是设计裸片内部的东西；封装设计则是在封装内把多颗裸片用封装走线连起来。

它们之所以叫“3D”，是因为能处理硅中介层、有机中介层。有人把英伟达H100加上装在硅中介层上的SK海力士HBM叫作3D IC——GPU堆在中介层上、HBM也堆在中介层上，不就是堆叠吗？但我们对此有不同的术语：2.5D IC。

所以这些工具其实是2.5D设计工具，只是出于某种原因，没有人把它命名为“Integrity 2.5D”或“2.5D Compiler”。在我看来，真正的3D IC设计工具必须能处理多个晶体管层。而直到今天，Innovus、ICC2、Aprisa都无法处理多个器件层——在一个DEF文件里，只允许存在一层晶体管。

结论是：3D封装设计工具是有的，英伟达就是用它们流片H100等AI芯片的。3D IC设计工具，没有。而我要做的，是设计出能打败商业2D IC的3D IC。

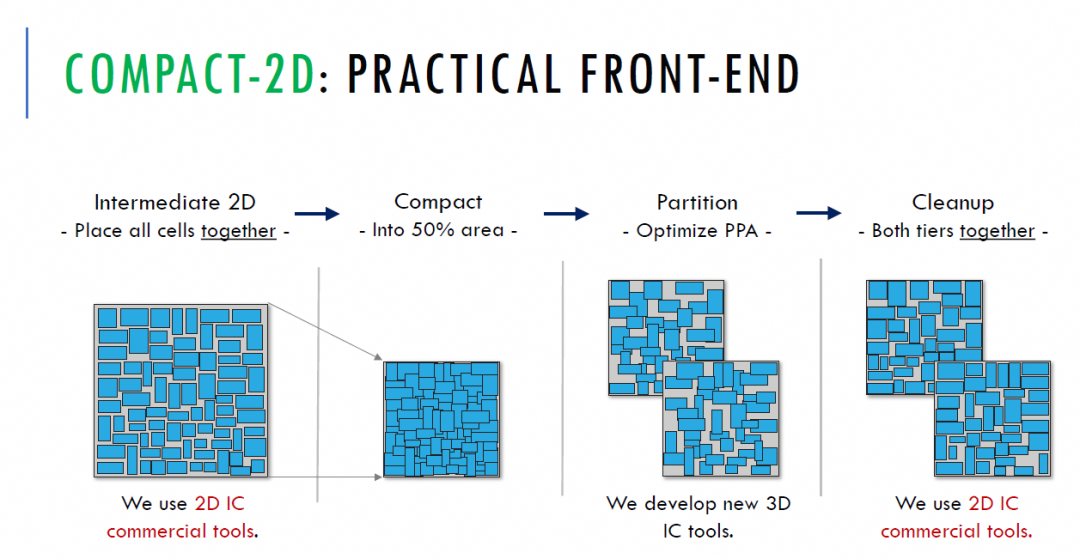

Compact-2D：用2D工具做3D布局

我们把这个工具叫Compact-2D，思路其实很简单：

1. 先买商业2D工具，做一版2D设计作为起点；

2. 做压缩(compaction)：把所有单元(或模块)的 x、y 坐标统统乘以 0.707（即 1/√2）。这样设计的占地面积正好缩小到一半——因为两层布局的占地面积就是原来的一半。关键在于，压缩过程中保持相对关系不变：原来上下相邻的仍然上下相邻，原来靠近的仍然靠近，原来远离的仍然远离；

3. 压缩后会出现大量重叠，于是将这些单元做两层划分；

4. 最后做合法化(legalization)，微调位置消除残余重叠，让每个单元都落在合法的位置上。3D布局完成。

想法很简单，但效果很好，这项工作拿到了IEEE TCAD的最佳论文奖。有时候简单且有效就足够了。

Pin-3D：用2D布线器完成3D布线

布线方面我们做的是Pin-3D。我要特别感谢复旦大学王志昂教授复现了这项工作并将源码公开，我们自己验证过，完全正确，大家可以从他的网站下载。

*开源项目为「太维 TaiWei」三维物理设计平台下的 TaiWei-Pin-3D：github.com/CODA-Team/TaiWei

我的策略一以贯之：不重新发明轮子。我要做的是用别人的工具做出新的事情——这里就是：用商业2D布线器来给3D IC布线。

具体做法:

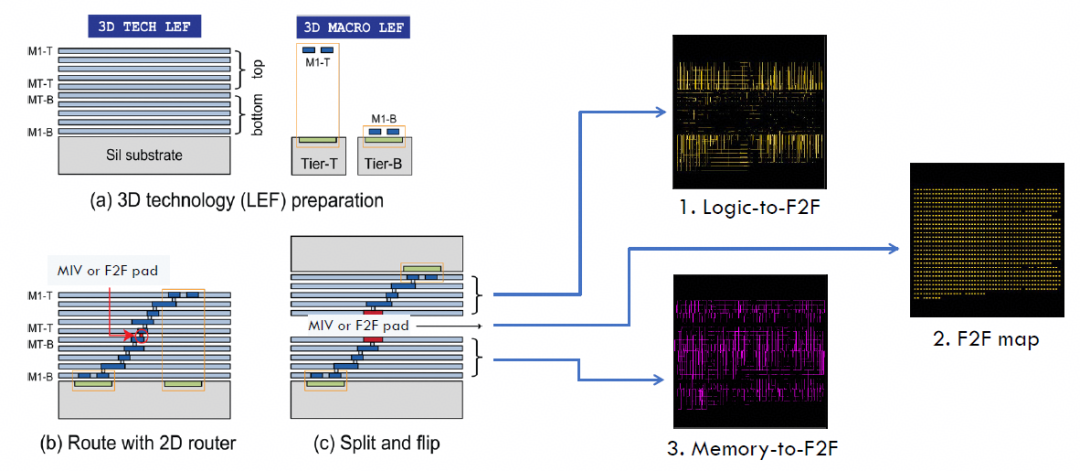

1. 扩展金属层叠。3D IC有底层裸片的金属和顶层裸片的金属；如果是面对面键合，顶层裸片的金属层要翻转。所以整个层叠是：底层裸片的M1→M_top，接着是顶层裸片的M_top→M1。这需要把PDK中的TechLEF互连描述扩展成3D版本。

2. 扩展单元库。库里每个单元都要生成顶层版本和底层版本。因为同一个反相器，放在顶层时引脚在顶层的M1上，放在底层时引脚在底层的M1上，位置完全不同。

3. 标注引脚位置。布线时布局已经完成，把每个单元的引脚位置标注到这个双层金属层叠中。

这样一来，布线器看到的东西其实就是一个“2D”问题——只有引脚和单元边界。把它交给2D布线器，它会正常工作，把这些引脚连起来，并在布线过程中放置所有后段过孔。而其中那个连接底层M_top与顶层M_top的特定过孔，位置就是面对面键合通孔的位置。于是我们免费得到了三样东西：逻辑到面对面通孔的连接、面对面通孔的位置、底层到面对面通孔的连接。所有3D网络自动完成布线，所有面对面通孔位置自动确定。

用2D引擎完成3D时序收敛

同样的思路我们也用在了时序优化上。假设目标频率2 GHz，意味着最长路径延迟必须小于500皮秒；为此需要插缓冲器、调整门尺寸。我希望用2D的时序收敛引擎来给3D IC收时序。但难点在于，2D引擎只能处理一层器件，而3D IC有多层，而且不同层的单元可能有相同的x、y坐标（只是z不同）。一旦把上下两层合并成一个DEF文件，商业工具就会看到大量单元重叠，然后“发怒”，开始移动单元做合法化——我辛辛苦苦用Compact-2D做出来的两层布局就被破坏了。

我们的解法是层间交替+单元透明化：

• 在顶层和底层之间来回迭代。处理顶层时插缓冲、调尺寸，做完再处理底层；

• 处理某一层时，把另一层的单元设为透明。工具认为透明的单元不存在，重叠也就不成问题；

• 但关键是即使单元透明，其引脚位置仍然有效。所以像net1这样跨越上下层的连接，整条3D路径依然可见。也就是说，插缓冲、调尺寸时，你看到的是完整的3D网络和完整的3D路径，只是对面层的单元本身不参与合法化。

这个概念稍微有点绕，核心是我们找到了一种方法，用为2D IC开发的工具完成3D IC的时序收敛。

层划分Tier Partitioning

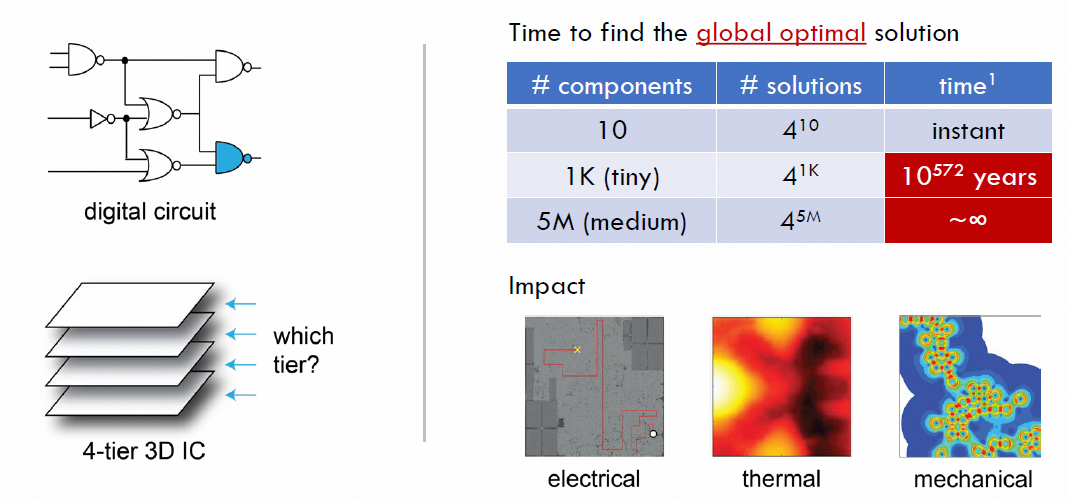

在完成布局之后，从2D走向3D必须做的一件事，就是把设计划分到顶层和底层。这一步，没有任何2D商业工具可以直接买到，必须自己开发划分器。划分问题本身极难。每个门有若干种选择，10个门时解空间是4的10次方，1000个门时解空间大到没有人能活着算完。但它对芯片的电-热-机械质量影响巨大。

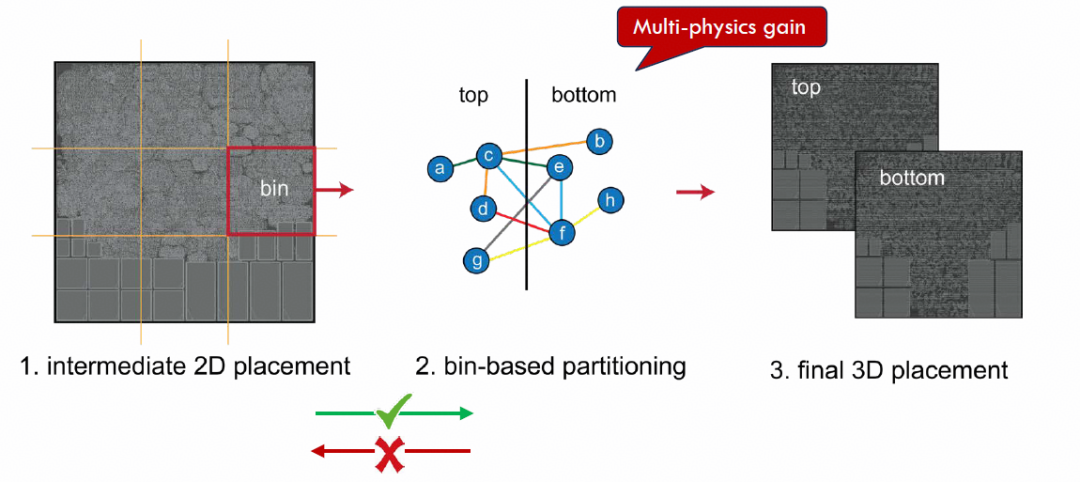

方法一：基于bin的FM划分（传统方法）

先把初始2D设计切成若干小格，比如9个bin，然后对每个bin内的单元做上下划分。做法是迭代改进：先随机把单元分到顶层或底层，再通过在层间移动单元来改进这个随机解。移动哪个单元，由“增益”决定——增益可以定义为减少了多少层间连接，或者改善了多少时序。基于增益不断修改当前解，逐个bin完成，整个设计的划分就完成了。

方法二：TP-GNN（2020年，图神经网络）

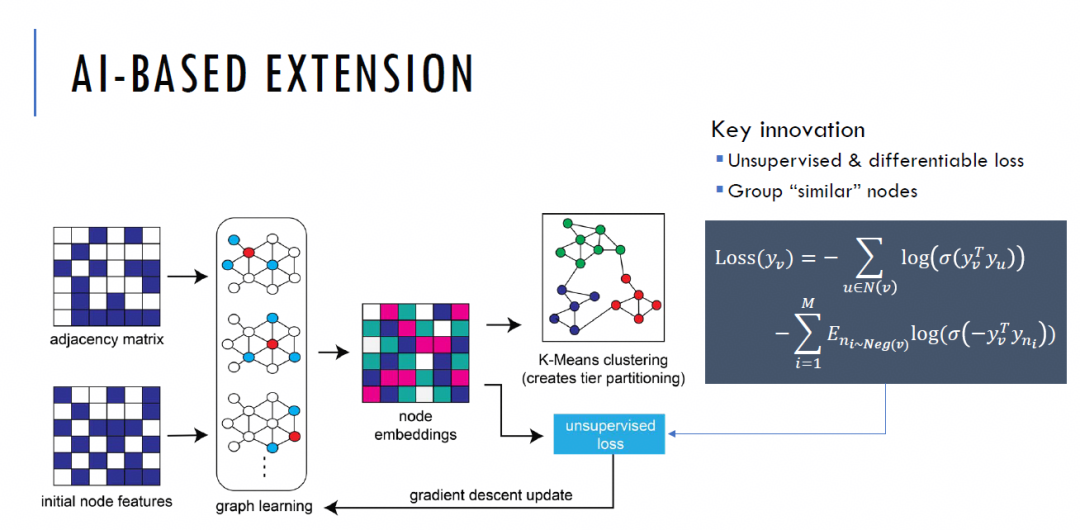

Bin-FM的问题在于它以min-cut为目标，而min-cut并不能很好地利用3D IC中“垂直连接很短”这个特点。所以2020年，我们用图神经网络加K-means聚类加无监督学习来做层划分，称为TP-GNN。

思路是：

1. 用图对电路建模。电路与图天然相似：逻辑门是节点，网络是边。

2. 为每个节点学习一个n维向量表示，我们用的是128维。目标是：应该分到同一层的单元，它们的向量表示应该相似——在n维空间中的位置彼此接近。这和语言模型是同一个道理：token用n维向量表示，意思相近的token，向量表示也相近。

3. 损失函数由两项构成: 损失函数由两项构成：

• 第一项保证：若两个单元被同一条网络连接，它们的向量表示应当相似；

• 第二项保证：若两个单元在图中并不直接相连，它们的向量表示应当不同。具体做法是负采样——对给定节点，采样图中距离它很远的节点，要求这些远处节点的向量表示与它明显不同。

1. 前向计算损失，反向用梯度下降更新向量表示，多次迭代直至收敛。

1. 最后做K-means聚类，把n维空间中位置相近的单元聚到一起，再逐步合并簇，直到剩下两个大簇——划分完成。

结果表明，TP-GNN明显优于FM方法。

3D布局：伪3D与真3D

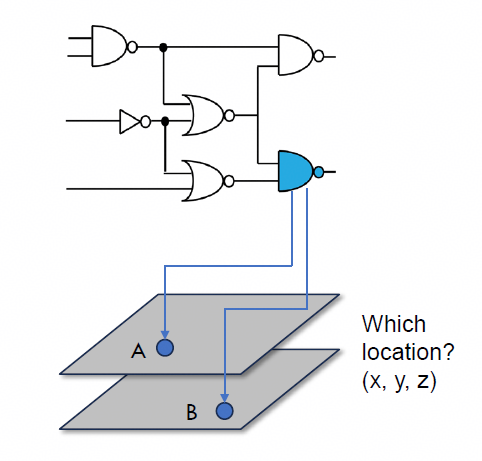

3D布局与层划分类似，只不过要同时确定x、y、z三个坐标，难度更高。

• 伪3D（pseudo-3D）：先定x、y，再定z，最后做划分。Compact-2D走的就是这条路线。

• 真3D（true 3D）：x、y、z同时确定。

我们做真3D布局的方法是先用伪3D得到一个初始布局，再用AI同时更新x、y、z来改进它。这其实是物理设计中很典型的解题范式：先有一个解，再不断改进，直到无法改进为止。

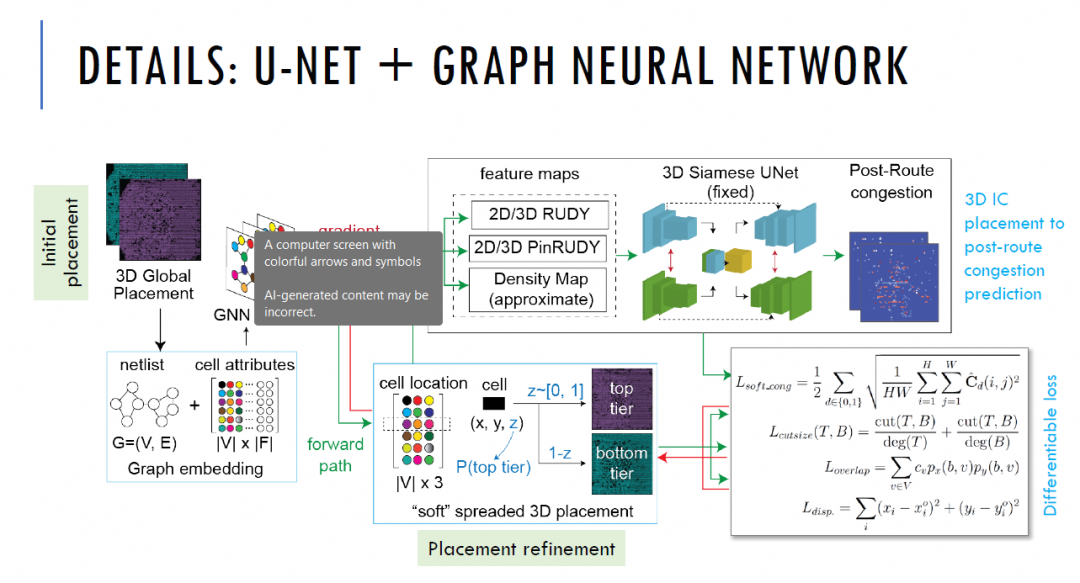

整个流程分前向与后向：

• 前向：用一个Siamese U-Net，也就是孪生U-Net，从给定布局预测布线后的拥塞图；

• 后向：根据预测的拥塞图计算损失并最小化，通过更新x、y、z坐标来实现。

我们的优化目标是性能与拥塞。拥塞在3D IC中尤其重要：芯片面积减半、引脚更密集，布线轨道还要同时供信号、电源和时钟使用，各金属层的布线资源都极其紧张，布线会变成大麻烦。所以不能等到布线阶段才处理，必须在布局阶段就提前应对。

但怎么在布局阶段就知道布线后会不会拥塞？我们最初用的是RUDY，这是2D IC布局中预测拥塞的常用方法，我们把它扩展到了3D。但结果令人失望，预测偏差很大。于是我们换了一个思路，用经过监督学习训练的孪生网络来做这个预测。

这个网络叫孪生U-Net（Siamese U-Net），它有两个“头”和两组“脚”，但中间是连体的。两个头分别对应顶层和底层；中间连体的部分负责捕捉两层之间的相互作用——顶层拥塞严重的地方，它正下方的底层大概率也很拥挤。最后网络再分开，分别输出顶层和底层的拥塞预测图。我们用自己构造的数据训练这个网络，训练充分之后，从初始布局预测布线后拥塞，已经相当准确。

有了这个预测能力，我们就可以定义损失函数来指导优化了。损失函数包含四项：

• 拥塞损失：基于预测的布线拥塞图，逐个G-cell计算；

• 切割规模损失：关注上下层之间的连接数量；

• 重叠损失：计算各网络包围盒之间的重叠，用于估计布线后的线长；

• 位移损失：衡量单元从当前位置移动到新位置的距离——不能让单元移动太多，否则时序会被破坏。

这些损失合并后驱动反向传播和梯度下降，算法挑选若干单元调整其x、y、z坐标，使总损失下降。

以上就是我今天想跟大家分享的全部技术内容。最后总结三点：

1. 折叠、折叠、再折叠，持续提升设计质量；

2. 要做到这一点，必须依靠EDA。数字设计不是手工完成的，需要足够先进的算法——传统方法和AI方法都可以；

3. 只要架构做了优化、EDA工具足够先进，数据带宽就可以做得非常高；而制造技术并不是瓶颈，12年前就能做到5微米键合间距，今天可以做得好得多。
