被感性负载烧过运放，这块500mA功率扩展板带精密限流替你兜底

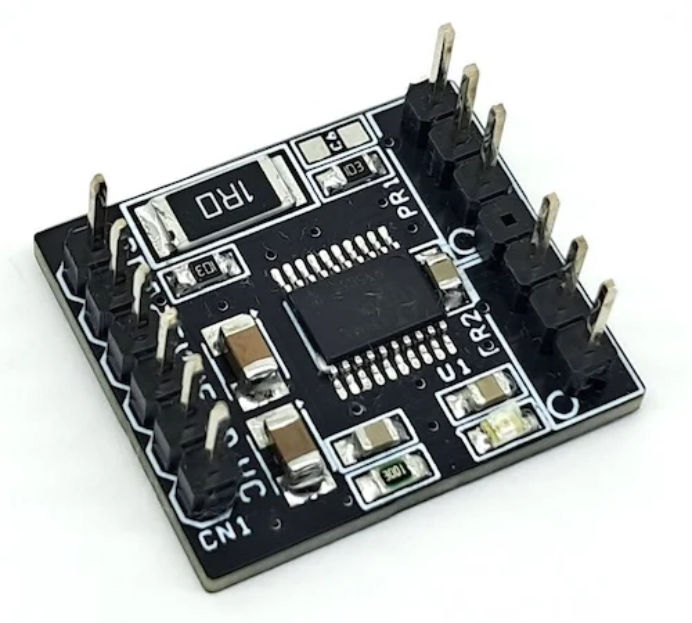

功率运放驱动感性负载，最怕的不是电流不够，而是限流不够聪明。ADI LT1970A的做法是——拉电流和灌电流各设各的限流阈值，1%精度独立可调，±500mA直驱容性/感性负载无需外部保护电路。这片23mm×20mm的扩展板把它连同热关断诊断和开漏状态回传一起打包，排针接口即插即用。

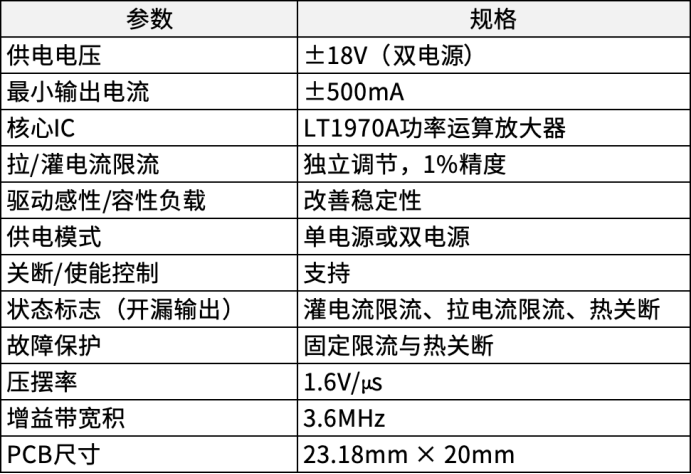

LT1970A是一款±500mA功率运放，具备精密的外部可控限流功能。独立的控制电压分别设定拉电流（sourcing）和灌电流（sinking）限流阈值，精度达1%；外接功率晶体管可进一步扩展输出电流能力。器件支持单电源或双电源供电，总供电电压范围5V至36V。

正常工作时，输入级与输出级电源并联（VCC接V+，VEE接V−）。输出级也可独立使用更低电压轨供电以降低功耗。

放大器为单位增益稳定，增益带宽积3.6MHz，压摆率1.6V/μs，可直接驱动容性和感性负载。

LT1970A的输出级由两个独立的限流环路保护。ISNK和ISRC比较器将检流电阻R2（1Ω）上的压降与PR2和PR1引脚引入的VCSNK、VCSRC控制电压进行比对，任一阈值被超出即钳位输出驱动。

由于阈值由外部电压设定而非内部固定，拉电流和灌电流限限可独立编程并在电路中实时调整，精度由设定电阻R3和R4保证，达1%。

开漏标志位TSD、ISNK和ISRC将热关断与限流触发状态回传至主控系统；ENABLE引脚拉低时放大器进入低功耗、高阻输出状态。

扩展板上，D1（经限流电阻R1）作为故障指示灯，C1至C5为±VCC/VEE电源轨提供本地旁路去耦。

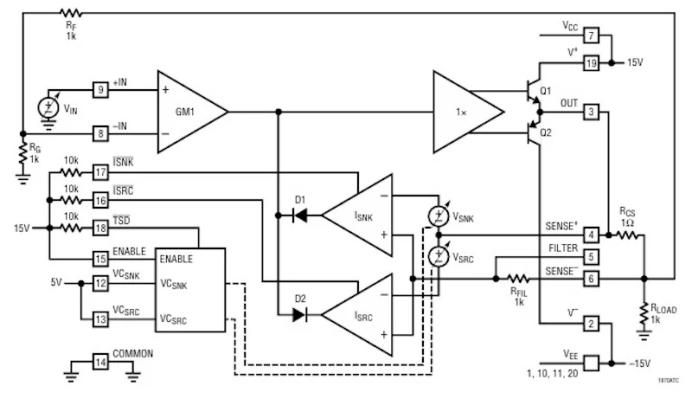

图2：LT1970A框图与测试电路，显示独立的拉/灌电流限流环路。

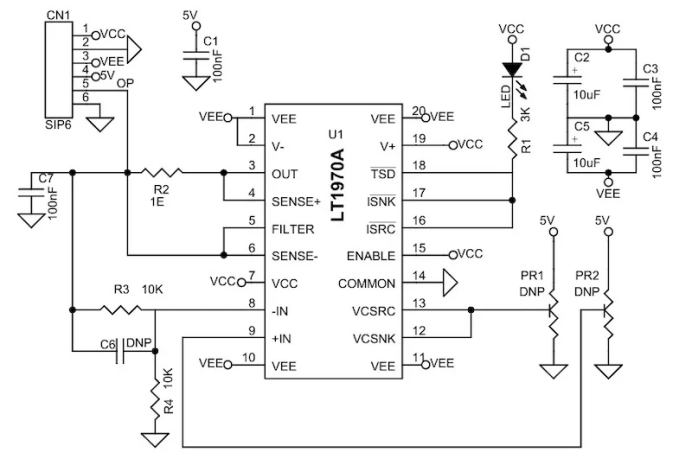

图3：500mA功率运放扩展板原理图。

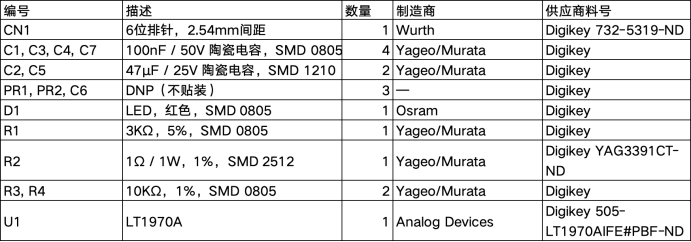

表1：500mA功率运放扩展板物料清单（BOM）

图4：500mA功率运放扩展板接线图。

注意：PR1和PR2在默认装配中为DNP（不贴装）。

CN1 — 电源与信号（6位排针，2.54mm间距）：

• Pin 1 = +VCC

• Pin 2 = GND

• Pin 3 = −VEE

• Pin 4 = 5V DC

• Pin 5 = 输出

• Pin 6 = GND

PR1 — 灌/拉电流限流设定（DNP）：

• Pin 1 = 5V DC

• Pin 2 = VCSRC / VCSNK

• Pin 3 = GND

PR2 — 运放输入设定（DNP）：

• Pin 1 = 5V DC

• Pin 2 = 运放 +IN

• Pin 3 = GND

D1 — 故障指示LED：

• 限流或热关断触发时点亮

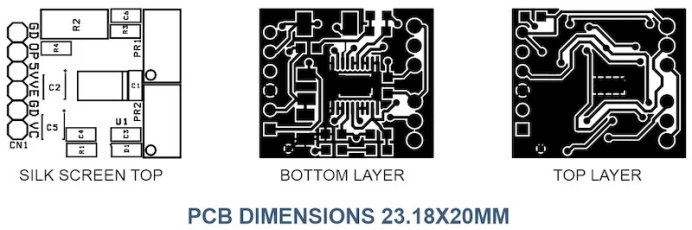

PCB尺寸为23.18mm × 20mm。丝印层、顶层和底层布局如图5所示。

图5：500mA功率运放扩展板PCB布局，含丝印层、顶层和底层。
