功放板不一定又大又热，这块STA540方案让你重新看懂紧凑音频

本文介绍如何搭建一款紧凑型双声道功率放大器模块，采用意法半导体STA540音频功放IC，每声道在4Ω负载下可输出38W功率。

本设计无需自举电容（bootstrap capacitor）或Boucherot网络，外部元件数量极少。芯片内部固定增益为20dB，无需外接增益设定电阻。板载待机功能允许在不切断主电源的情况下将电路置入低功耗状态。电源、音频输入和扬声器连接全部采用接线端子，无需焊接即可装入机箱。电源指示灯（D1）由供电轨驱动，确认VCC上电状态。

STA540本身集成了一系列保护与诊断功能：削波检测、上电瞬间短路检测、热关断告警以及交直流输出短路保护。

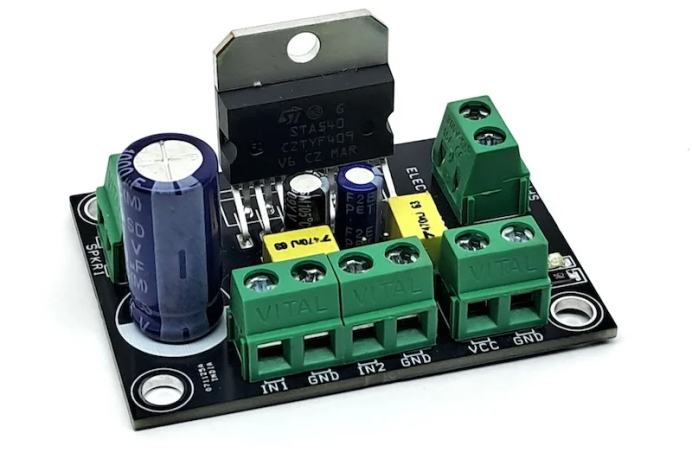

已组装的双38W功率放大器板，基于STA540搭建

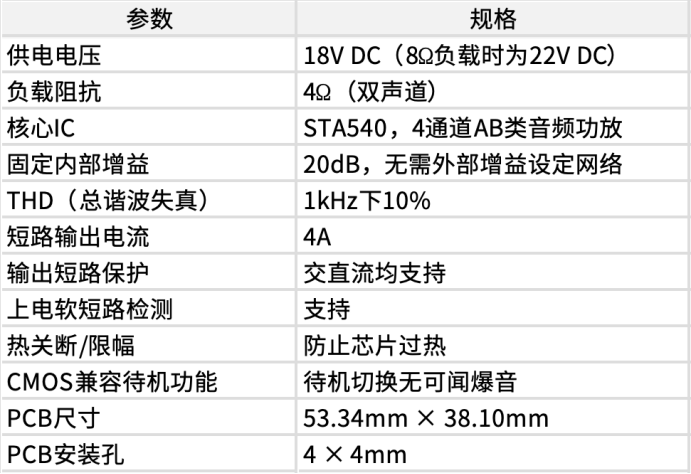

规格参数

STA540是一款4通道AB类音频功放，内部由四个运放级（A1至A4）构成，各自驱动IC的四个输出之一。在本设计中，四个内部通道两两配对，形成两组桥接单端输出对（OUT1/OUT2和OUT3/OUT4），分别馈送至两个扬声器端子LS1和LS2。

音频信号通过IN1/IN2和IN3/IN4差分输入，经470nF薄膜电容C3和C6从CN2与CN4输入端子耦合进入芯片。

待机引脚（ST-BY）通过R1上拉，由CN3切换控制。外部5V信号即可将放大器置于低功耗状态，无需断开VCC。

由于STA540驱动输出不需要外部自举或Boucherot元件，外围电路仅余少量器件：C1、C2、C4、C5以及LED限流电阻R2，分别承担电源滤波、软启动和电源指示功能。

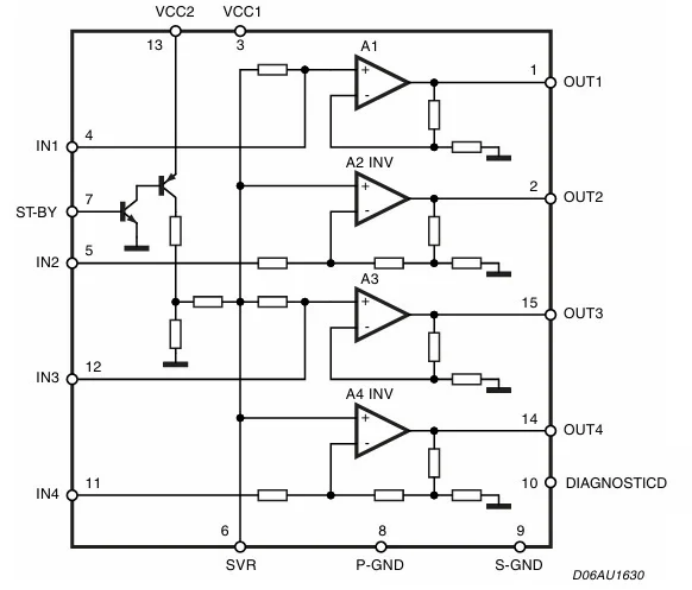

STA540内部框图，显示四个放大器通道及待机切换晶体管

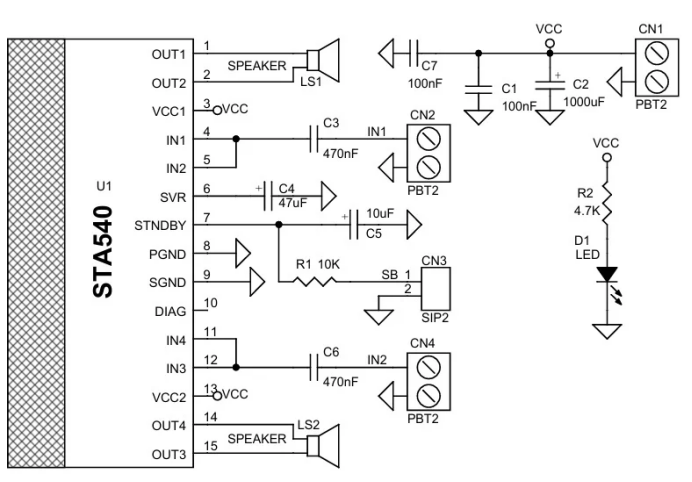

双38W功率放大器板原理图

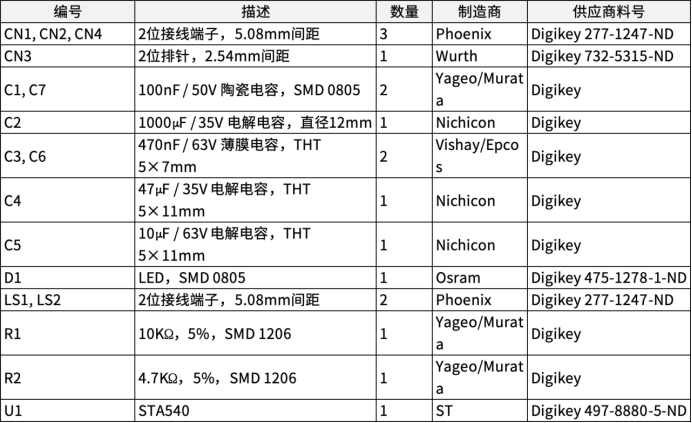

BOM表

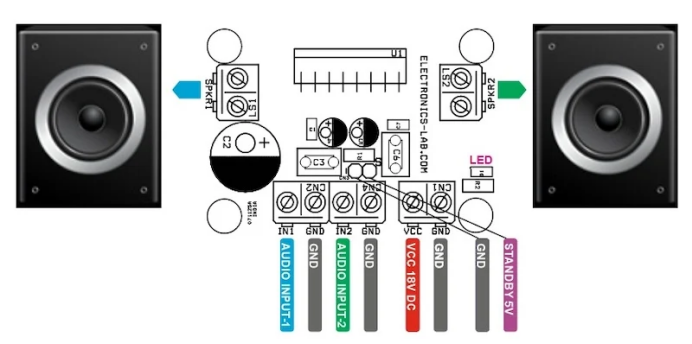

双38W功率放大器板接线图

CN1 — 电源输入（2位，5.08mm间距）：

• Pin 1 = VCC

• Pin 2 = GND

CN2 — 音频输入1（2位，5.08mm间距）：

• Pin 1 = 音频输入1

• Pin 2 = GND

CN3 — 待机控制（2位排针，2.54mm间距）：

• Pin 1 = 待机信号输入

• Pin 2 = GND

CN4 — 音频输入2（2位，5.08mm间距）：

• Pin 1 = 音频输入2

• Pin 2 = GND

LS1 / LS2 — 扬声器输出（2位，5.08mm间距）：

• LS1: Pin 1 = 扬声器1+，Pin 2 = 扬声器1-

• LS2: Pin 1 = 扬声器2+，Pin 2 = 扬声器2-

D1 — 电源指示LED：

供电电压存在时点亮

PCB尺寸为53.34mm × 38.10mm

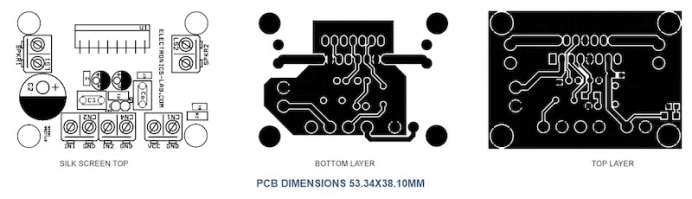

丝印层、顶层和底层布局如上图所示。
