英特尔18A-P/14A获EDA巨头全面认证

在高端芯片制程领域，台积电长期占据着绝对主导地位。如今，这一赛道的竞争终于迎来了新变局！

当地时间7月27日，EDA巨头Cadence宣布了一件大事：其AI驱动的数字和定制参考流程、工具和解决方案，已正式通过英特尔18A-P和14A制程认证。

这意味着，英特尔新一代核心制程已补齐芯片设计关键配套短板，具备了规模化商用的核心条件，芯片设计公司可以放心地在英特尔先进制程上“跑车”了。

来源：Wccftech

值得注意的是，本次认证并非简单的工具适配，而是全方位、深层次的技术适配升级。Cadence将综合设计、布局布线、时序功耗签核、物理验证、可靠性检测及模拟定制设计等全流程核心方案，针对英特尔最新工艺设计套件（PDK）完成联合优化，彻底打通了芯片前端设计到后端验证的完整链路，大幅降低芯片研发的适配难度与出错概率。

除此之外，双方联手打磨的先进封装参考设计流程，也是本次合作的一大亮点。该流程深度适配英特尔EMIB、EMIB-T嵌入式多芯片互连桥核心技术，能够高效简化复杂多芯片架构的集成流程，省去繁琐的数据转换步骤。

同时，方案支持跨芯片层级的热、信号、功耗早期预判分析，可在芯片设计初期规避多数性能、散热与功耗隐患，大幅提升高端多芯片封装产品的研发效率与良品率。

要知道，EDA工具可是芯片设计的“工业母机”，先进制程想要落地量产、吸引客户，就离不开头部EDA厂商的全面适配支持。

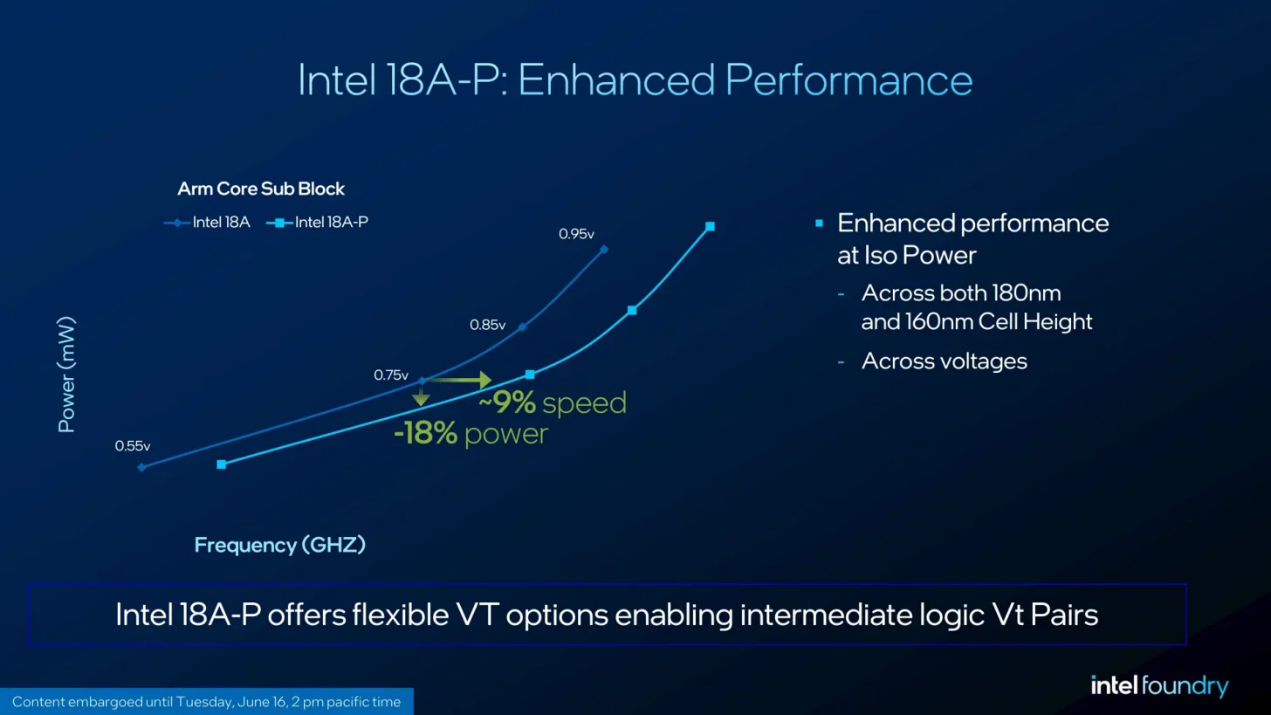

作为英特尔两大主力进阶制程，18A-P是18A工艺的性能增强升级版，可实现同功耗下9%的性能提升，或同性能下18%的功耗降低，能效表现大幅升级；而14A制程则搭载第二代GAA晶体管与PowerVia背面供电技术，是英特尔瞄准未来高端芯片市场的核心底牌。

来源：Wccftech

此番获得Cadence全面认证，标志着英特尔18A-P和14A制程彻底摆脱“工艺先进、配套不足”的短板，技术成熟度和商业化可行性大幅提升，正式具备了与台积电同级别制程正面抗衡的实力。

从自主攻坚工艺、优化核心架构，到获得全球顶级EDA生态加持，英特尔的制程突围之路已然越走越稳。
