氮化镓上天难在哪？

航空航天行业正在迎来电源架构的深度变革。数十年来，抗辐射硅金属氧化物场效应管始终是星载DC-DC变换器无可替代的核心器件。但现代卫星载荷对转换效率、功率密度与轻量化指标的要求持续提升，硅基器件已然触及自身物理性能极限。

氮化镓（GaN）高电子迁移率晶体管（HEMT）应运而生。氮化镓具备更宽禁带、更高电子迁移率，且对多种辐射效应天然具备耐受能力，是实现下一代航天级超高功率密度电源的核心方案。但想要将氮化镓材料的先天优势转化为可上天、高可靠的航天硬件，研发人员必须吃透其独特的栅极驱动特性，以及它与抗辐射脉宽调制（PWM）控制器的匹配设计要点。

抗辐射性能对比：硅基器件VS氮化镓器件

空间辐射危害主要分为两大类：总电离剂量效应（TID）与单粒子效应（SEE）。

总电离剂量效应（TID）

硅MOSFET内部厚栅氧化层会在电离辐射下累积空穴陷阱电荷，造成阈值电压（Vth）大幅负向漂移，同时漏电流显著增大。而氮化镓HEMT无传统栅氧化层，采用肖特基栅或p型氮化镓栅极结构。由于不存在可捕获电荷的氧化介质，抗辐射氮化镓器件天然具备优异的总剂量耐受能力，通常在100千拉德至1兆拉德（硅当量）辐射剂量下，电参数偏移极小，仍可稳定工作。

单粒子效应（SEE）

氮化镓在总剂量耐受上优势突出，但单粒子效应是工程设计需要精细把控的难点。重离子轰击硅MOSFET时，会激发出寄生双极导电通路，或是直接击穿栅氧化层，引发单粒子烧毁（SEB）、单粒子栅击穿（SEGR）故障。氮化镓HEMT属于多数载流子器件，无寄生双极结构，因此不会发生传统意义上的SEB、SEGR失效。但该器件易产生单粒子瞬态脉冲（SET）；且在高漏源电压（VDS）工况下，重离子轰击会在漏极附近形成局部强电场，诱发大电流漏电通道，造成器件永久性劣化。航天氮化镓电路通用设计规范要求，实际工作漏源电压需降额至器件额定最大值的30%~50%。

EPC联合创始人兼CEO Alex Lidow，针对传统半导体材料的物理瓶颈作出解读：“硅器件走过了辉煌的60年发展历程，但如今已经触及其理论性能天花板。航天领域每增加一克重量，都会直接推高发射成本；氮化镓不只是替代硅的备选方案，更是重构航天电源架构的必然选择。”

氮化镓栅极驱动：精细管控是设计核心

研发可上天的氮化镓变换器，最大难点在于栅极驱动电路设计。硅MOSFET栅极阈值电压区间宽松，通常为2V~4V，栅极耐压可达±20V；氮化镓HEMT栅极耐受余量极小，设计容错率极低。阈值电压极低：导通阈值仅1.5V~2.0V；栅极耐压严苛：栅源电压（VGS）绝对最大耐压范围仅-5V~+6V；栅电荷（QG）极小：开关速度比硅器件高出一个数量级。虽然开关损耗极低，但器件对电压变化率dv/dt、电流变化率di/dt极度敏感。

栅极驱动回路中只要存在微弱寄生电感，高速电压跳变信号会通过器件米勒电容（CGD）耦合，在栅极产生瞬时高压尖峰。若尖峰电压超出导通阈值1.5V，会引发器件非受控误导通，造成上下桥臂直通，直接损毁功率回路。反之，若驱动电路振荡过冲电压超过6V，栅极会发生永久性不可逆损伤。

与传统抗辐射PWM控制器的适配设计

目前专用航天级抗辐射氮化镓集成驱动芯片仍处于迭代完善阶段，电源工程师常采用分立抗辐射氮化镓功率管，搭配成熟、经过上天验证的传统抗辐射模拟PWM控制器进行方案搭建。

这类传统控制器专为驱动容性栅极的硅MOSFET设计，输出驱动摆幅可达0V~12V甚至更高。将高压输出控制器与耐压仅5V左右的氮化镓脆弱栅极匹配，必须精心设计中间驱动级，并严格管控PCB布局。

电压钳位设计：控制器直接连接氮化镓栅极会直接造成器件损毁。需搭配高速电平转换芯片，或是专用抗辐射栅极驱动缓冲器（如ISL71020M），该类器件可接收标准PWM逻辑电平，输出稳定钳位在5V的驱动电压。

非对称栅极电阻（RG）：栅阻网络需通过二极管-电阻拓扑，拆分独立导通电阻Rgon、关断电阻Rgoff两路。优化Rgon阻值，人为减缓导通dv/dt，抑制栅极振荡；Rgoff阻值趋近0Ω，提供低阻抗泄放通路，保证漏极电压高速跳变时，栅极电位稳定低于关断阈值。

死区时间优化：氮化镓HEMT无天然体二极管，栅极关断时电流会反向流经沟道。死区区间内反向导通压降可达2V~3V。若PWM控制器死区设置过长，反向导通损耗会抵消氮化镓高速开关带来的效率优势。因此设计时需选用支持高精度可编程死区控制的PWM控制器，或并联正向压降极低的肖特基二极管予以补偿。

从事电源电子设计多年，我见过无数原理图完美的方案，上机示波器测试后全部失效，根源就是研发人员沿用传统100kHz硅基电源板的布局思路，设计高速宽禁带功率环路。将传统12V输出PWM架构适配5V耐压氮化镓栅极，PCB布局设计必须极致精细。若功率环路面积未严格压缩，微小寄生电感会在第一个开关脉冲就击穿栅极。

创新封装与航天落地应用场景

氮化镓器件独特的性能优势，正在全面重构各类轨道卫星电源系统的体积、重量与功率密度（SWaP）指标。

卫星平台母线电源：采用氮化镓隔离反激、正激拓扑，开关频率可突破500kHz，远高于传统硅基方案100kHz上限，磁性元件体积直接缩减60%；

负载点（POL）变换器：同步降压拓扑为星载FPGA、深空处理计算机内核供电，反向恢复损耗近乎为零；

航天机器人与电机驱动：三相氮化镓逆变电路可实现电机驱动电路一体化集成，省去笨重屏蔽线缆。

为匹配高频开关工况，厂商推出多款低寄生电感创新封装，核心改进是取消传统高可靠封装内部键合引线，从源头消除引线带来的寄生参数。

主流厂商航天级氮化镓产品

选型航天认证氮化镓器件，需严格核验其通过航空航天高可靠性筛选标准，以下为三款成熟工程方案案例：

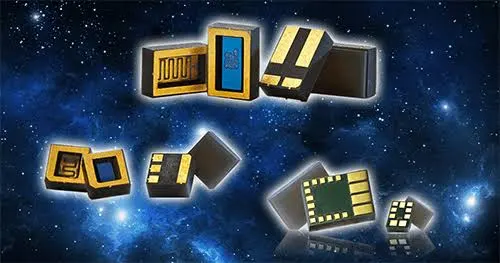

EPC Space

EPC Space系列分立氮化镓器件拥有大批量抗辐射产品在轨应用成熟履历。其增强型氮化镓分立功率管（如60V耐压EPC7014）与集成功率模块自2019年1月起，已有上万颗器件稳定在轨运行。该类器件大量应用于低轨小型卫星星座、地球同步轨道通信卫星平台，用于中间母线变换器、自主激光雷达高速脉冲激光驱动电源。

英飞凌

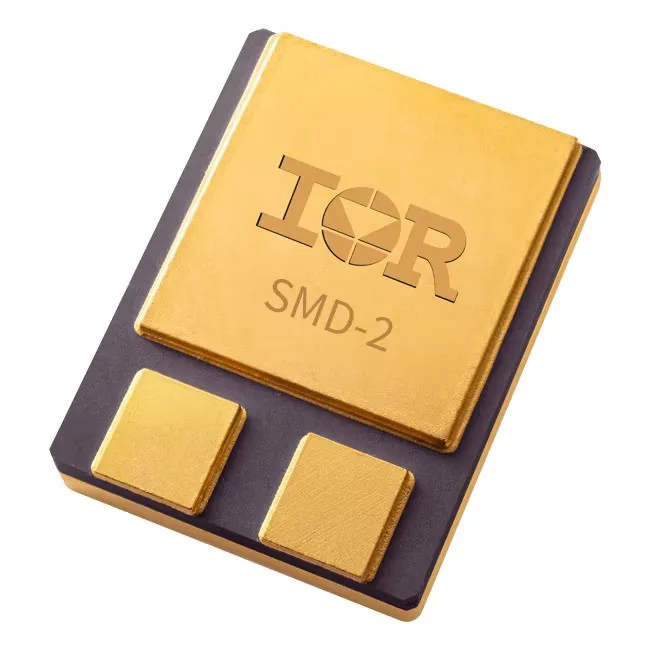

英飞凌CoolGaN系列，将军用标准MIL-PRF-19500JANS级严苛可靠性标准带入宽禁带航天电源领域。依托自身星载硅MOSFET研发积累，英飞凌对氮化镓封装完成革新，完全取消内部键合引线。旗下PowIR-SMD封装对比传统封装，基板占用面积缩减49%，封装内部寄生电感降低97%，仅0.1nH。近乎彻底消除栅极振荡，可稳定匹配高速PWM控制器。

英飞凌一位高可靠电源工程专家针对该新型封装技术作出解读：“取消内部键合引线，是氮化镓器件大规模上天的最后一道技术关卡。PowIR-SMD无引线表面贴装封装，不仅解决了散热难题，更彻底消除栅极寄生电感——过去正是该参数限制研发人员在核心飞行硬件中采用高速宽禁带开关器件。”

瑞萨

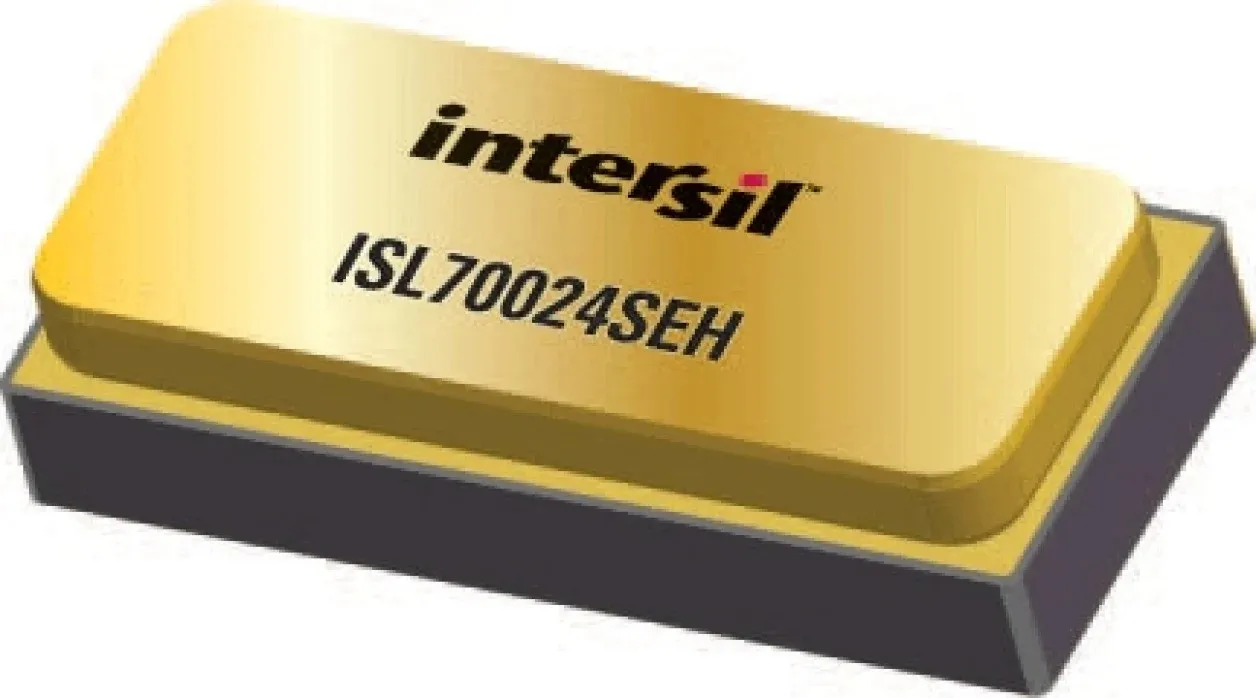

瑞萨布局航天认证氮化镓赛道，采取完整生态协同方案：结合自身数十年抗辐射模拟电源管理研发积累，搭配ISL73024SEH等高可靠氮化镓功率管。该类器件常与专用多相同步PWM控制器（ISL73847SEH）配套设计，构成星载核心电源模块基础架构。

保障航天任务可靠落地

深空卫星电源设计阶段，必须严格执行栅极电压钳位规范。航天抗辐射氮化镓变换器设计，本质是对各类极限工况的精细化管控。氮化镓能带来颠覆性的散热效率与小型化优势，但其栅极驱动耐压余量极小、开关速率极快，设计思路必须彻底脱离传统硅器件布局规则。

氮化镓行业先行者多年在轨无故障运行积累的飞行数据，彻底改写了航天电源系统设计规范，打消了早期工程界对氮化镓可靠性的顾虑。搭配成熟稳定的抗辐射PWM控制器实现精准管控后，氮化镓器件技术已完全成熟，工作特性可预判、器件耐冲击能力优异，是实现宇宙飞行器超高功率密度电源系统的可靠路径。
