英伟达深入解读Vera CPU：SPEC CPU 2026基准测试曝光，Olympus架构细节全公开

英伟达Vera CPU是英伟达首款采用自研核心架构的CPU。过去几个月，受Agentic AI需求推动，服务器CPU市场正在快速膨胀。

Vera并非要从AMD和Intel手中抢夺现有云市场份额，而是瞄准一个正在扩张的新兴市场——超大规模云厂商正在将AI基础设施拓展至传统云之外。因此，Vera的设计思路与英伟达的x86竞争对手截然不同，甚至在与一众Arm架构方案的对比中也具备独特的架构特征。

随着Vera向今年下半年正式上市逐步推进，英伟达陆续披露了更多细节。英伟达发布了Vera白皮书，并附带了一份非官方的SPEC CPU 2026基准测试结果，将Vera与AMD基于Turin架构的Epyc 9755进行了对比。

本文将拆解白皮书中的技术细节，包括Olympus核心架构以及英伟达运行的基准测试。

在Vera白皮书中，英伟达分享了SPEC CPU 2026的测试结果，具体是SPECrate整数测试套件，对比对象为AMD Epyc 9755，两颗芯片均采用双路配置。在深入结果之前，需要先说明SPEC测试的运行方式和报告标准的一些重要背景。

英伟达此次的测试并非官方结果。由于Vera尚未广泛上市（计划今年下半年正式发布），测试在参考平台上进行，因此英伟达无法正式提交结果。这就是部分图表中标注"估算值"的原因。值得注意的是，英伟达实际运行了SPEC CPU 2026，而非像AMD目前对待即将推出的Venice芯片那样进行外推预期。

SPEC CPU 2026分为四个套件，英伟达测试的是SPECrate整数套件，专注于基于整数工作负载的系统吞吐量。"Rate"结果衡量的是在特定时间内完成多少工作量。测试中系统每个线程运行一份工作负载副本，得分为这些工作负载完成所需的时间，线程数更多的芯片天然具有优势。

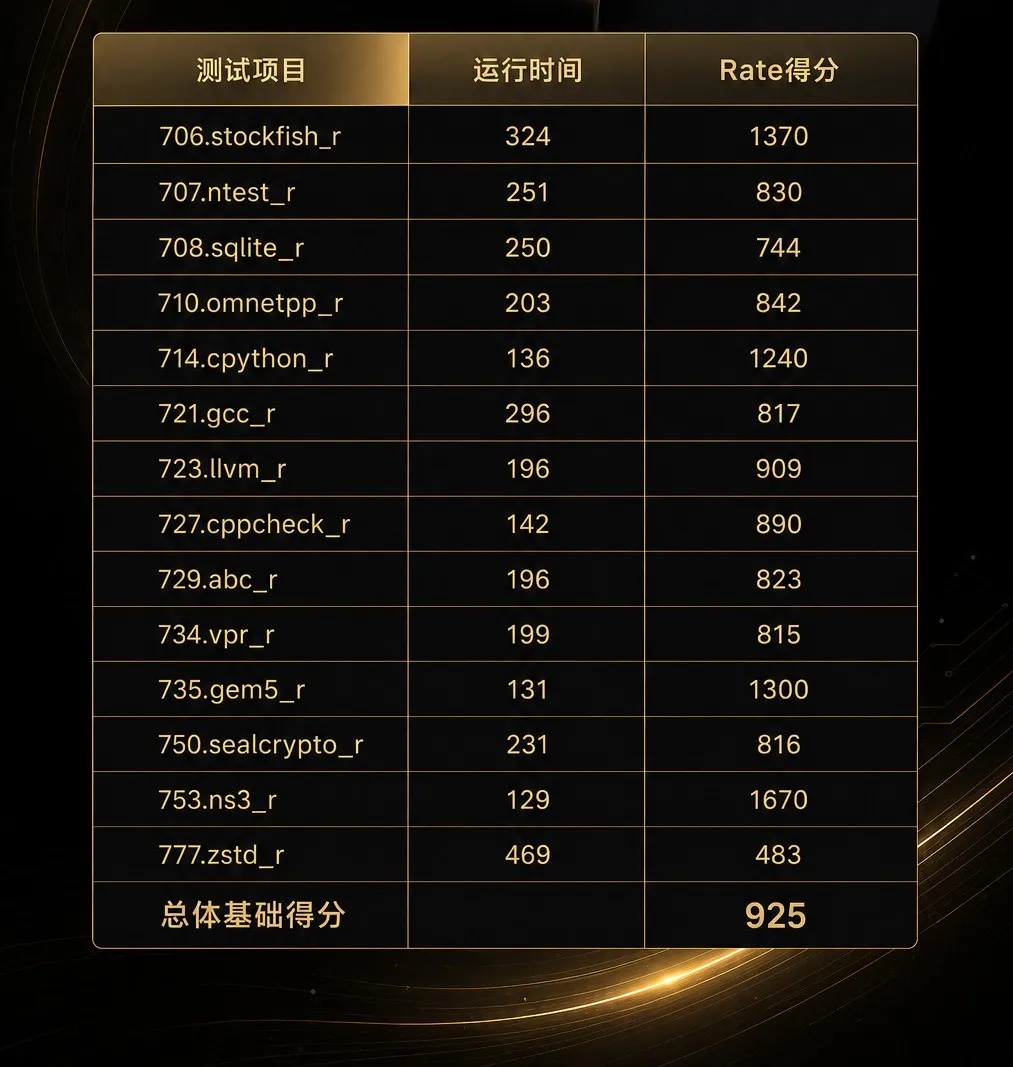

以下是整体结果：

英伟达未公布所测9755的具体分项结果，仅透露总体得分为898。以此计算，Vera领先9755约3%。值得注意的是，Vera在核心线程数处于劣势的情况下仍取得了领先。双路Epyc 9755系统898的总体得分与公开提交的SPEC CPU 2026结果相比并不离谱，尽管已有更高的成绩被公布。SPEC CPU以源代码形式发布，测试者需使用自选编译器编译，这会对结果产生重大影响（尤其是使用厂商专用编译器时）。英伟达在两个系统上均使用GNU 15.2编译器。

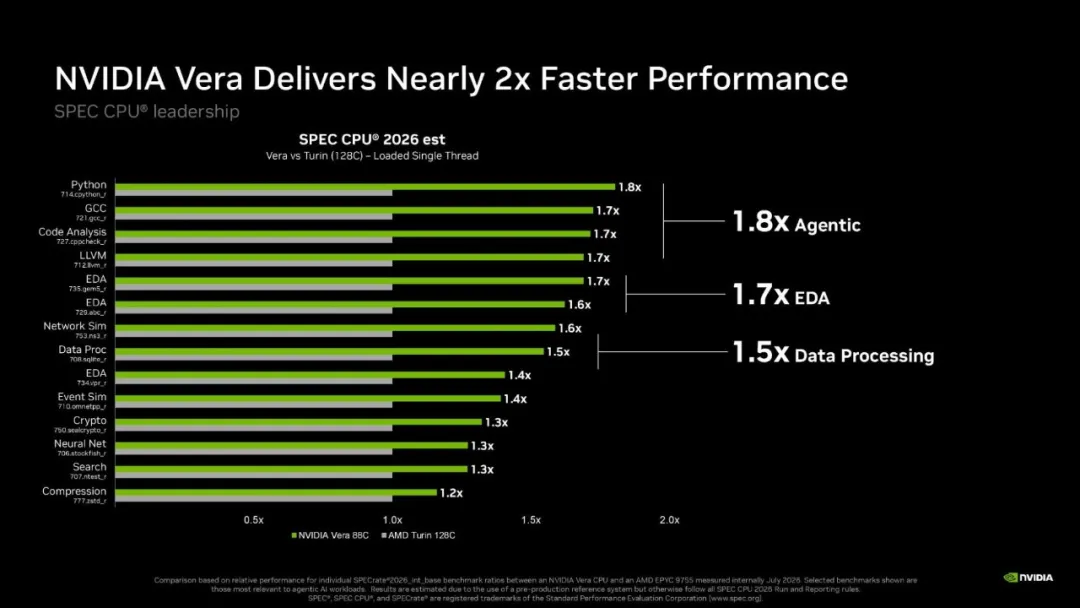

上图为Vera与9755的对比，但并非直接数值比较。英伟达对每核心性能进行了归一化处理，这并非SPECrate结果的标准呈现方式。根据总体数值，Vera在相同时间内完成的工作量仍然更多，尽管线程数处于劣势，但领先幅度并非上图暗示的70%或80%。

仅凭英伟达提供的信息，无法反向推算Epyc 9755的各项得分。英伟达表示："满载插槽下的每核心性能非常重要，因为Agentic AI和强化学习会并发运行多个沙箱，而每个Agent步骤仍然是顺序执行且对延迟敏感的。该指标衡量的是每个核心在共享电源、内存、缓存和互联架构资源竞争中所维持的性能。因此我们按物理核心进行归一化，两个系统均启用SMT。"

英伟达在此标注的"Agentic"工作负载主要是代码编译和解释类任务——这正是AI Agent常做的事情：查询代码仓库依赖并编译源代码。接下来是数据科学工作负载（或称探索性数据分析），再往下是SQLite数据库管理等数据处理类工作负载。这些结果与英伟达对Vera的整体定位一致：在数据密集型后端操作中表现出色。

虽然英伟达分享的是每线程结果，但坚持认为SPECrate仍是正确的测试方式。此处的每线程结果是在满载插槽的上下文中呈现的。白皮书中的解释如下："这一指标对Agentic AI和强化学习系统具有重要意义，这些系统中许多沙箱、工具和环境并发运行，而非作为孤立的单线程测试。满载每核心性能衡量的是每个核心在共享插槽级电源、内存带宽、缓存和互联架构资源时维持吞吐量的能力。"

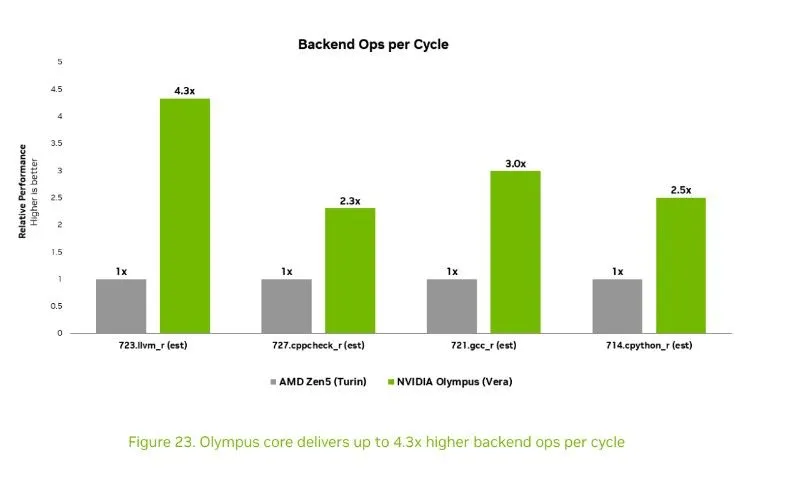

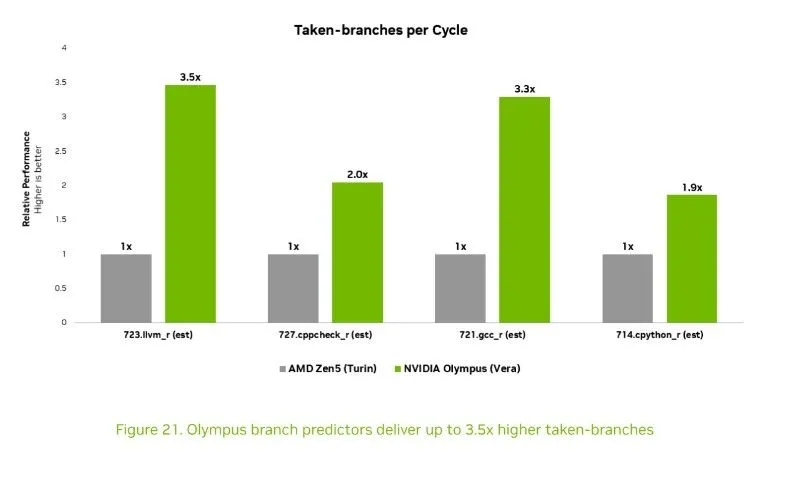

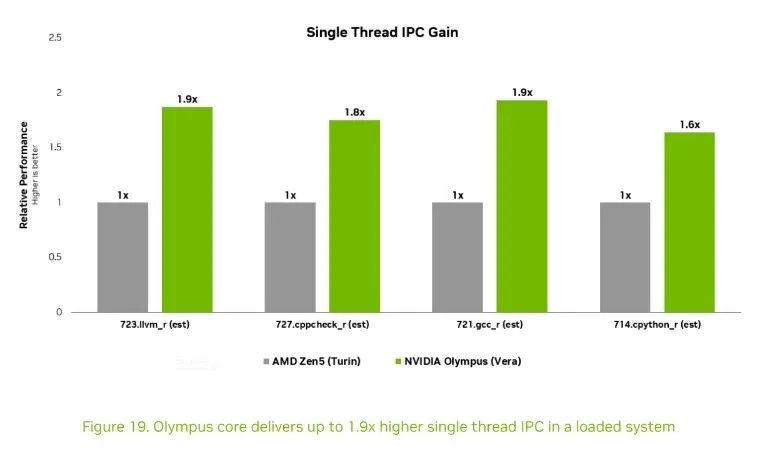

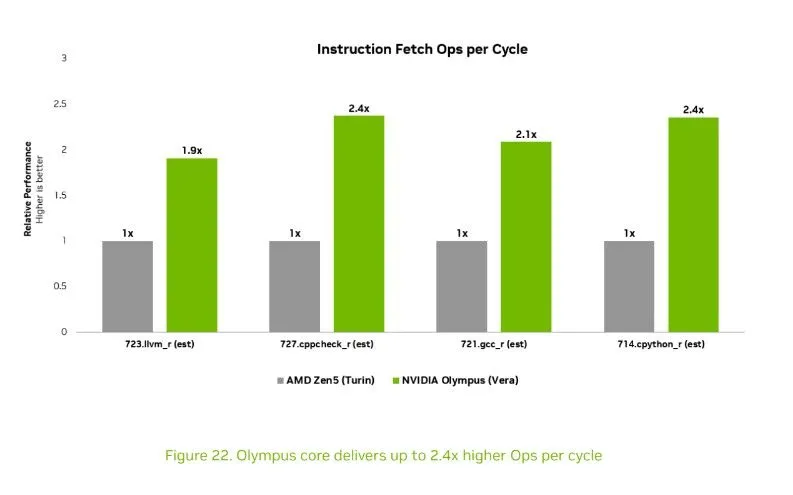

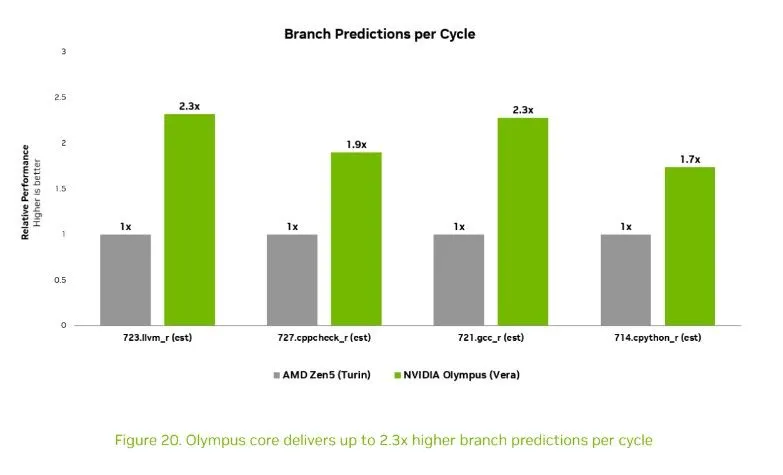

除了运行工作负载，英伟达还分析了代码执行情况以获取架构级基准数据，如上图所示。英伟达声称：相比Turin，IPC总体提升最高达1.9倍，每周期分支预测数提升最高2.3倍，已执行分支数提升最高3.5倍，每周期指令取指操作数提升最高2.4倍。

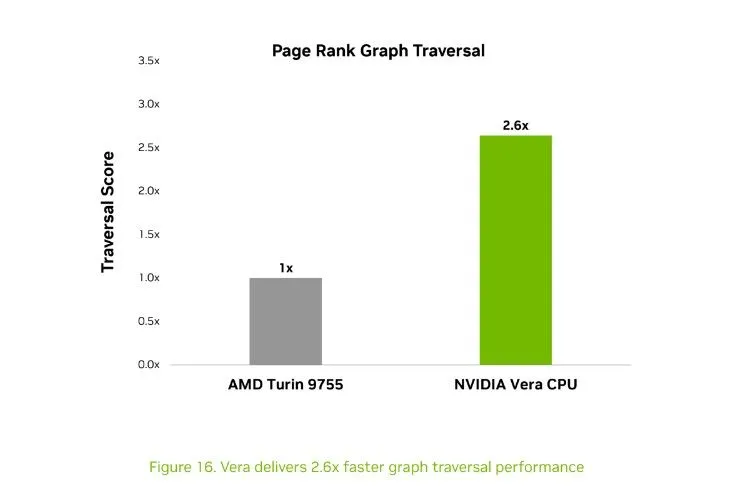

除SPEC之外，英伟达还分享了几项突出Olympus核心能力的基准测试。首先是PageRank——谷歌最初用于网页排名的算法，能够充分体现Olympus预取引擎的能力。英伟达将此工作负载扩展到更高核心数量，结果显示Vera在扩展到32核时仍保持大部分单核性能，而Turin芯片在20核左右即遇到瓶颈。

此外，英伟达还分享了一些Vera内存系统与Turin的对比测试。这些微基准测试适合验证英伟达的规格参数，但反映的是架构性能而非应用性能。架构优势会转化为性能优势，但转化方式并非总是线性或可预期的。

英伟达内存测试使用的是内部开发的工具，但已在GitHub上开源供任何人运行。

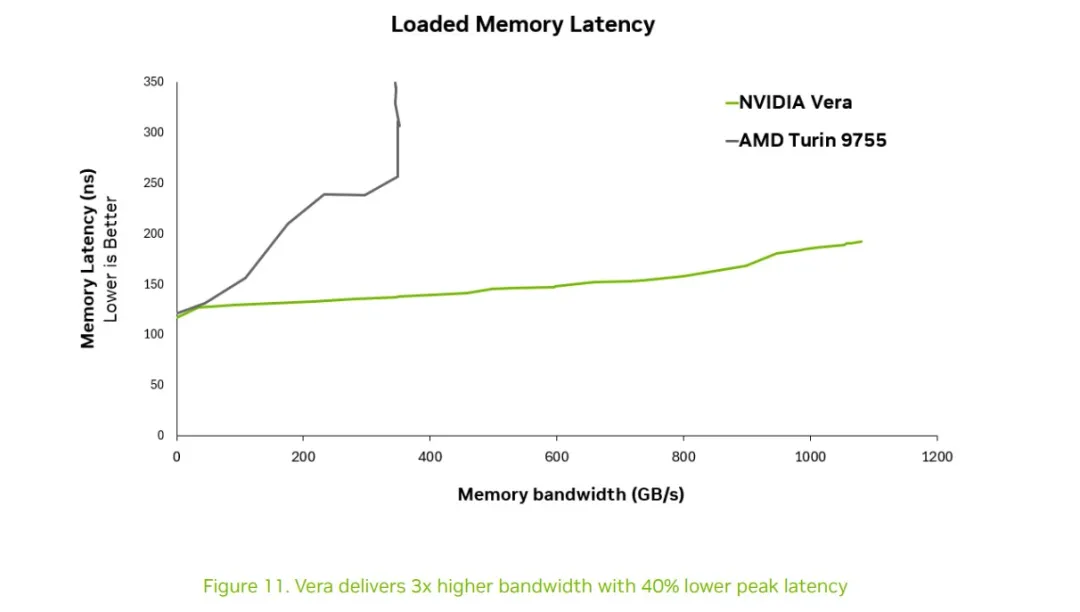

首先是加载内存延迟测试，随着带宽使用增加对内存子系统施加压力。Vera的整体带宽明显更高，但可以看到Turin芯片在达到最大带宽之前就遭遇了延迟墙——英伟达将此归因于非一致性内存访问（NUMA）域遍历和CCD间通信延迟。

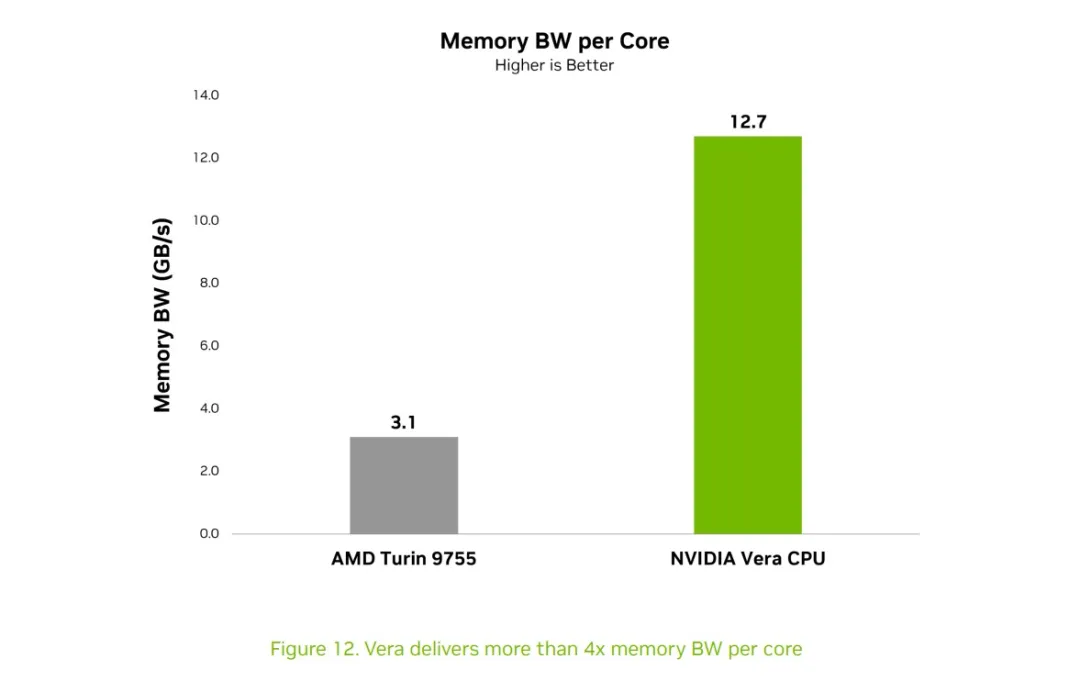

在每核心带宽方面，英伟达声称Vera提供的带宽是AMD 9755的四倍以上。言下之意是"真实世界"每核心带宽甚至比英伟达的规格参数更好。

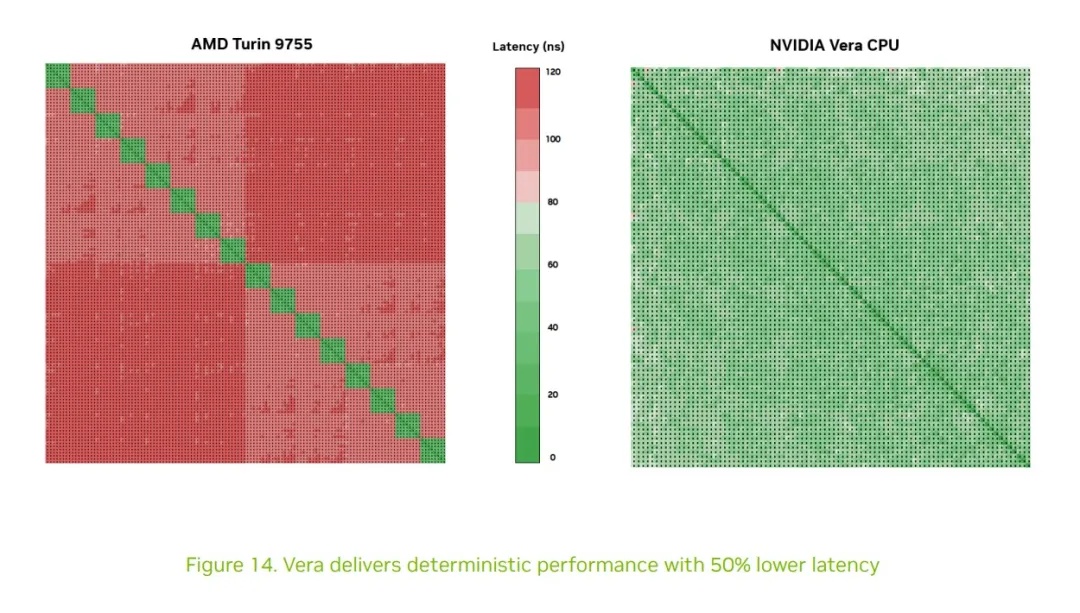

最具实质意义的测试是上图的核间延迟测试。众所周知，AMD基于Chiplet架构的芯片在跨CCD通信时会产生较大的延迟惩罚。在我们的Ryzen 9 9950X3D评测中也能看到这一现象，而且随着CCD数量增加，延迟惩罚会叠加。

公平地说，基于Chiplet的设计本身就不是为跨CCD遍历优化的，其设计理念是让工作负载尽量本地化，优化核心密度。Vera的设计目标显然是在整个芯片上保持延迟一致性，为此牺牲了核心密度。英伟达Ian Buck在我们近期访问英伟达总部时表示，这一设计取舍"将以传统工作负载为代价"。

这一背景至关重要。英伟达并非要抢夺AMD和Intel现有的市场份额，而是在一个扩张中的市场里抢占地盘——赶在AMD和Intel之前。包括摩根士丹利和美国银行在内的一些金融机构预测，到2030年服务器CPU市场规模可能翻倍甚至更大。这一背景之所以重要，是因为市场对Vera未能优化的工作负载仍会持续存在需求。AMD和Intel将如何应对这一动态——既要守住传统客户基本盘，又要进军扩张后的新市场——值得关注。

英伟达对扩张后的市场有着清晰的愿景。为此，英伟达并未公布SPEC CPU浮点测试结果。推测原因在于SPEC的向量化套件主要面向HPC工作负载，而英伟达聚焦于其认为关键的基于整数的Agentic工作负载。Vera确实配备了支持SVE的向量引擎，但这似乎并非英伟达的重点。

在端到端的英伟达系统中，这些向量化工作负载将被卸载到Rubin GPU上。不过，我们目前仍未看到Vera的任何向量测试结果。
