下一代AI封装：突破平面，转向垂直集成

多年来，先进封装大多基于平面架构进行定义：芯粒并排摆放，通过中介层、桥接芯片、重布线层、基板与短距离电气链路完成互连。这套设计思路依旧具备重要价值，支撑着当下的图形处理器、高带宽内存、芯粒以及2.5D集成架构。

但未来人工智能平台或将需要更完善的方案。随着封装尺寸持续增大、带宽提升、功率密度上涨，异构集成规模不断扩张，封装体将不再只是平面布线载体，而是能够实现垂直集成的物理载体。

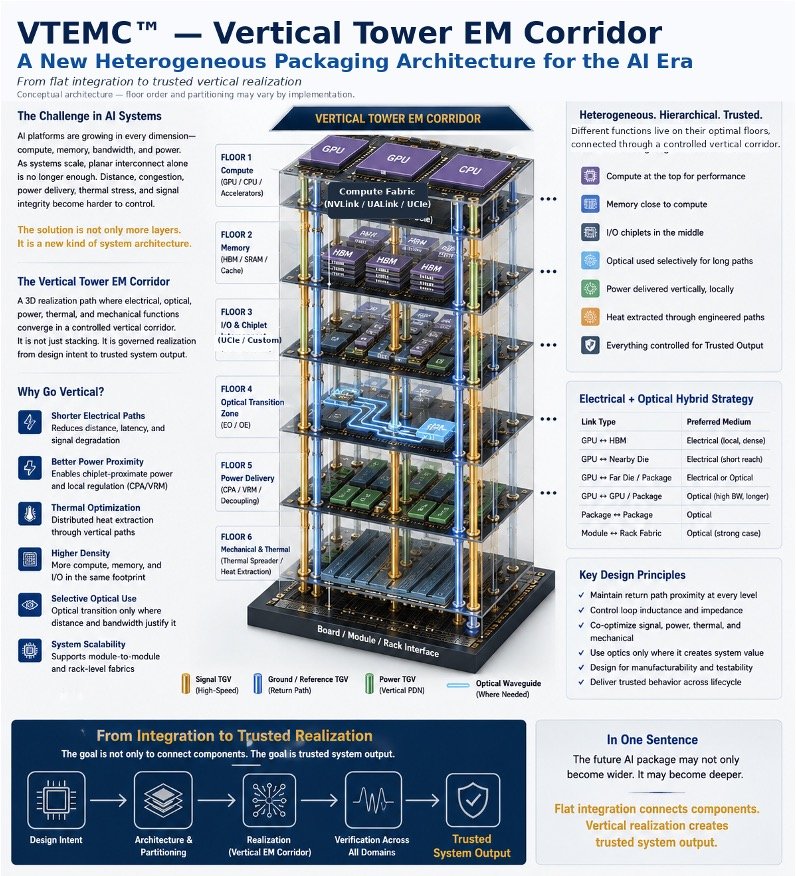

由此衍生出一个核心概念：垂直系统电磁传输通道。系统电磁传输通道是各类物理特性相互作用的物理通路，涵盖信号完整性、回流路径、电源完整性、电磁特性、热特性、机械稳定性以及封装外形结构。当前多数系统中，该通道以横向通路为主：信号经由中介层或基板传输，电力通过电路板或封装结构输入。若搭载光引擎，通常会布置在封装边缘，或是靠近交换芯片、专用集成电路、光学输入输出模块的位置。

而在大型人工智能系统中，这条传输通道需要向垂直方向延伸。玻璃基板与玻璃通孔技术让这一构想具备极高可行性。玻璃材料尺寸稳定性佳、电气损耗低、表面平整度优异，还具备精细互连微缩的潜力；玻璃通孔可在封装体内构建垂直信号、供电与参考电位传输通路。

但仅靠垂直布线远远不够。每一路高速信号都必须配套回流路径。若信号玻璃通孔周边未配套接地参考通孔或可控参考电位传输结构，会引发环路电感升高、阻抗不连续、电磁场扩散、信号反射等问题，最终恶化信号完整性。

因此核心矛盾并非玻璃能否实现垂直通孔，而是垂直电磁传输通路能否成为稳定可靠的物理实现通路。

从垂直布线到垂直集成实现

下一代大型人工智能封装可在多层垂直区域内集成计算单元、存储单元、供电模块、光信号转换区、重布线层与参考电位结构。部分信号传输仍会采用电气互连，尤其是短距离、高密度链路，例如图形处理器与高带宽内存互联、相邻裸片间通信。其余传输场景，尤其是封装内长距离互联、封装间互连、板级乃至机架级数据传输，更适合采用光信号转换方案。

未来行业不会走向纯铜互连或纯光互连两个极端，而是分层混合架构：本地电气链路，用于短距离高密度通信；垂直电气传输通道，实现封装级可控布线；按需配置光信号转换，在传输距离、带宽与功耗满足转换收益时采用；系统级光互联网络，用于铜互连达到性能瓶颈的场景。

这意味着新一代人工智能封装需要解决更复杂的核心问题：哪些场景保留电气传输，哪些场景改用光传输，如何通过完整垂直通路保障系统稳定运行？

在此背景下，垂直系统电磁传输通道不再局限于封装层面概念，而是整套硬件实现模型的核心组成。其核心目标不只是完成各类器件互连，而是搭建一条从设计指标到系统稳定运行的可靠物理通路。

供电系统同步走向垂直化

上述思路同样适用于供电设计。制约人工智能系统性能的因素不再仅有算力，供电能力的短板愈发突出。峰值电流需求提升、瞬时负载波动加剧，供电通路必须尽可能靠近硅芯片。

基于芯粒的近端供电架构因此尤为关键：供电通路需要从电路板向封装内迁移、从封装向计算核心靠拢，同时由横向供电改为近距离垂直供电。

在垂直集成架构中，电力并非仅从封装底部输入，而是通过可控垂直通路、本地供电分区、嵌入式去耦器件、封装侧电源转换区完成分布式配电。

这也带来全新的多物理场耦合难题：信号布线、电源布线、回流控制、散热、光信号转换与机械应力无法再分开单独设计，各类物理特性在同一物理空间内相互耦合影响。

光信号转换区

光互连虽具备应用价值，但需按需部署。垂直系统电磁传输通道并不要求所有链路全部改用光传输，而是划分出适配光转换的专用区域。

举例而言，图形处理器与高带宽内存、相邻裸片之间的本地通信依靠电气链路，而大型封装内长距离互联、模组间、封装间传输则引入光信号转换。

此种架构下，光引擎不再是附加组件，而是集成于传输通道内部的信号转换单元，传输流程为：电信号发射→光电转换→光路布线/光纤耦合→光电还原→系统互联网络，该转换链路需要兼顾电气、光学、机械、热学、制造工艺与可靠性多重约束。

由此可见，光互连不只是光学器件层面的问题，更是光电一体化硬件实现层面的难题。

该概念不等同于3D封装

垂直系统电磁传输通道虽与2.5D、3D集成技术相关，但二者概念存在本质区别。2.5D与3D封装仅描述器件堆叠摆放方式与互连工艺；而垂直系统电磁传输通道指代一套完整物理实现通路，需保证电气、光学、供电、热、机械及全生命周期特性协同稳定，以此支撑系统可靠运行。

即便采用堆叠式封装，若传输通道管控不当仍会失效；即便使用玻璃基板，若回流路径不连续也会出现故障；即便搭载光互连，热漂移、光路对准偏差、耦合损耗、测试覆盖不足均会引发失效；即便配套完善供电架构，瞬时电流冲击、谐振、热应力管控缺失同样会造成系统故障。

行业不能再简单局限于思考：能否实现芯片堆叠？更关键的问题应当是：规模化应用下，垂直传输通道能否稳定可靠？

从集成设计到可靠落地实现

行业当下频繁提及集成、协同设计、多物理场耦合、光互联网络、玻璃基板、芯粒架构、先进封装等概念，这类技术方向至关重要。

但集成仅为第一步，更大的难点在于实现稳定可靠的硬件落地。垂直人工智能封装不能仅简单整合计算、存储、供电、光学与互连器件，还需在真实工作工况下，保证系统运行稳定、可量产、高可靠且具备拓展性。

这正是集成封装与可靠落地产品的核心差异：集成封装仅完成各类器件的物理互连；可靠落地产品则能证明整套互连系统可沿完整物理通路按设计指标稳定工作。

当下研究该方向的必要性

人工智能硬件正在重塑封装的定位，封装已然成为系统架构的核心环节。高带宽内存集成、多GPU互联、CPU与GPU协同、封装间信号传输、光学输入输出、供电、散热、良率管控不再是相互独立的技术难题，而是统一的多物理场硬件实现问题。

这便是垂直系统电磁传输通道的研究价值所在。该概念提供全新设计思路：未来人工智能系统不能再视作单纯增加器件的平面封装，而是垂直集成平台，算力、存储、供电、信号、光路、散热与可靠性通路需要协同管控。

新一代人工智能封装不会仅追求横向尺寸拓宽，更会向纵深垂直维度拓展。最终具备竞争力的平台，不在于单纯增加堆叠层数、通孔数量或光通道，而是实现可规模化稳定运行的垂直集成通路。

结语

先进封装的下一个技术前沿，不会是单一新材料、单一互连工艺或是单一光学器件。核心突破点在于搭建垂直系统电磁传输通道：一套可控的物理实现通路，在统一可靠的系统架构内，兼顾电气连通性、回流连续性、供电分配、光电转换、热特性、机械稳定性、量产可行性与长期可靠性。

简言之：平面集成仅实现器件互连；垂直集成方能打造稳定可靠的系统级产品。这或将定义下一代人工智能硬件平台。
