芯片真的会越用越慢吗？

每隔几年，数码爱好者圈子里总会出现同一个问题：计算机芯片真的会随着使用年限增加而变慢吗？

这个问题看似简单，但答案并非简单的 “是” 或 “否”。老旧的中央处理器（CPU）或图形处理器（GPU）一般不会在使用五年后，突然某天性能就下降 10%。多数情况下，如果老旧电脑运行变得迟缓，问题往往出在这些方面：积灰、导热介质干涸失效、后台程序过多、系统冗余臃肿、安全补丁累积、新游戏配置要求提升，或是用户对硬件性能的期待变高。

但这并不意味着硅材料老化是无稽之谈。事实上，芯片的确会在物理层面发生老化。晶体管、金属互连线、绝缘层以及供电线路，长期处于电场与高温压力之下。久而久之，这种损耗会不断压缩芯片出厂时预留的电压与频率冗余空间，而正是这些冗余保障了芯片的稳定运行。

我多年使用各类显卡也切实遇到过这类情况：不少显卡初期超频运行十分稳定，但长期使用后，即便保持相同主频、电压与相近温度，也会频频出现不稳定的问题。这类显卡并非传统意义上的 “变慢”，而是支撑超频运行的冗余空间不断缩减。对于多数硬件玩家而言，硅老化的本质并非芯片像老旧发动机一样 “动力衰减”，而是芯片失去了激进调校所需的安全余量。

芯片并非单纯降速，而是稳定冗余下降

如今的 CPU 和 GPU 并非固定主频运行的硬件，它们会根据功耗、电压、电流、温度、负载情况、基本输入输出系统（BIOS）/ 统一可扩展固件接口（UEFI）规则以及用户自定义设置，实时调节运行频率。以英特尔睿频加速技术为例，其运行上限受功耗、电流、温度、核心数量以及最高频率规则约束。也就是说，即便不考虑老化问题，睿频本身的运行条件本就存在限制。这也说明，芯片老化和芯片性能下降是两个完全不同的概念。

全新 CPU 在标定电压范围内运行时，会预留充足的稳定性冗余，可稳定达到 5.5 吉赫兹主频。数年之后，这颗 CPU 依旧能在出厂默认参数下正常工作，因为英特尔、超威半导体（AMD）、英伟达等厂商出厂时都会预留充足的稳定余量。可如果用户手动超频、降压，或是长期让芯片在高电压、高温环境下运行，日渐缩减的冗余空间就会引发各类问题。

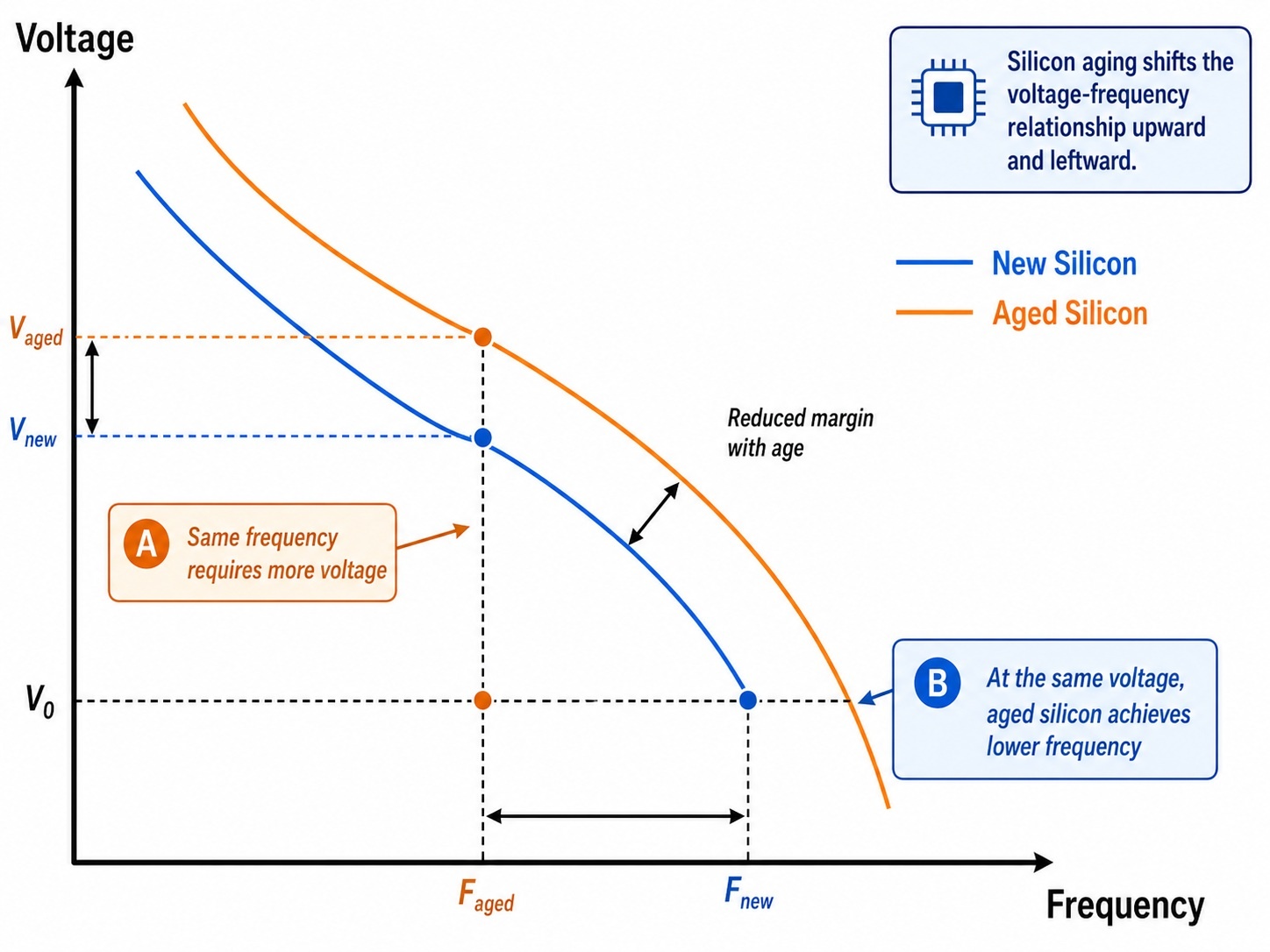

老化会改变芯片的稳定运行曲线：原本在某一电压下可稳定运行的主频，后续可能需要小幅提升电压才能维持；若电压保持不变，就只能适当降低主频来保证稳定性。

芯片内部究竟是什么在老化？

从物理层面来看，硅老化并非单一现象，而是多种损耗机制共同作用的结果，芯片设计与研发人员在设计、验证阶段都必须将这些因素纳入考量。

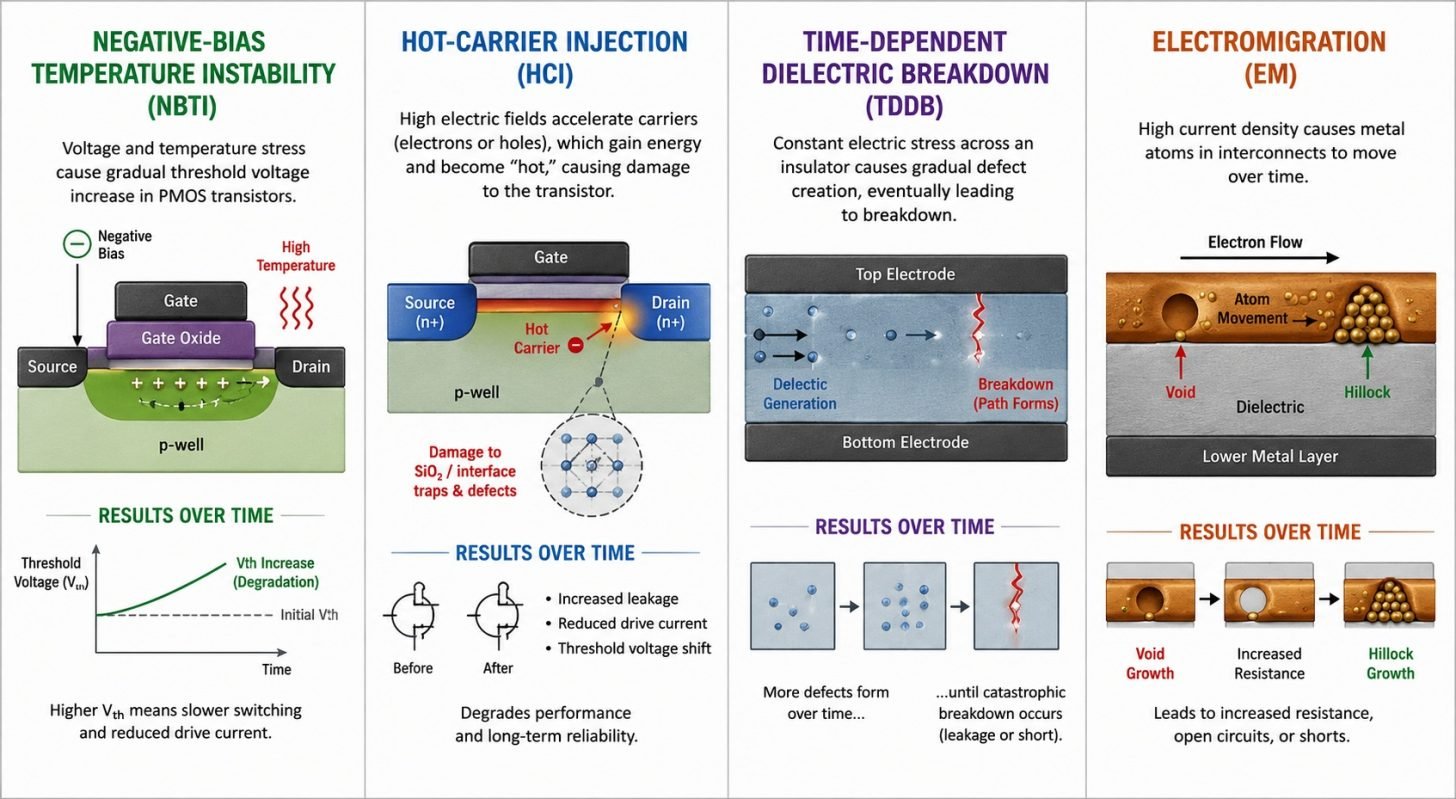

PC 玩家需要重点了解四类老化机制：负偏置温度不稳定性（NBTI）、热载流子注入（HCI）、介质经时击穿（TDDB）以及电迁移。2025 年一份集成电路可靠性研究指出，随着芯片主频与电压不断迭代，负偏置温度不稳定性、热载流子注入、介质经时击穿、电迁移以及老化引发的各类参数偏差，已成为影响芯片可靠性的主要威胁。

负偏置温度不稳定性（NBTI）是最主要的老化问题之一。简单来说，电压与高温的持续作用会逐步改变晶体管的电气特性，导致阈值电压偏移。这意味着晶体管需要改变电气条件，才能维持原本的切换效率。该问题是金属 - 氧化物半导体场效应晶体管（MOSFET）最典型的可靠性隐患，会造成阈值电压上升、晶体管驱动能力下降，进而影响其在电路中开关、放大信号的功能。

热载流子注入（HCI）是另一类老化诱因。在强电场环境下，高能带电粒子（多为电子）长期冲击晶体管结构，会逐步造成硬件损伤。可以理解为，晶体管在长期高负荷运行下，内部结构不断被 “侵蚀”。

介质经时击穿（TDDB）主要针对芯片绝缘层。这类问题一般不会造成性能逐步下滑 5% 这类平缓衰减，但属于长期可靠性隐患，最终可能直接导致芯片失效。

电迁移则特指芯片内部线路的老化。CPU 与 GPU 内部布满细微的金属互连线，负责在晶体管之间传输电流。长期高电流密度与高温环境，会使金属原子发生位移，要么形成空洞增大线路电阻、造成断路，要么堆积凸起引发线路短路。简言之，老化的不只是晶体管，芯片内部的微型线路同样会出现损耗。

芯片老化为何大多表现为死机，而非性能下降？

人们对硅老化存在普遍误解，习惯用机械设备的磨损逻辑看待芯片。老旧汽车会动力下降、油耗升高、行驶乏力，但 CPU 和 GPU 并非如此。

芯片的核心运行逻辑是 “精准执行”：要么按时完成运算，要么运算出错；数据比特要么正确，要么出错；在固定电压、主频与负载下，芯片要么稳定运行，要么报错、应用崩溃、系统宕机、驱动重置，或是画面出现花屏、撕裂等异常。这也是老化芯片往往看似正常运行，却会突然出现故障的原因。

有的游戏基准测试可以正常跑完，但着色器编译环节却会崩溃；有的显卡能通过轻度压力测试，却在某款特定游戏中黑屏、花屏；有的 CPU 降压设置稳定运行数月后，突然触发 Windows 硬件错误架构（WHEA）报错；有的内存超频能通过单项测试，却在长时间游戏中出问题。这是因为不同负载对芯片电路的压力各不相同。

这也是硬件超频玩家往往比普通用户更早发现芯片老化的原因。超频会大幅压缩稳定运行与故障之间的冗余空间。出厂默认状态下的显卡冗余充足，轻微老化几乎无法察觉；可一旦显卡本身就运行在稳定临界值，哪怕只是轻微老化，也会立刻暴露出不稳定问题。

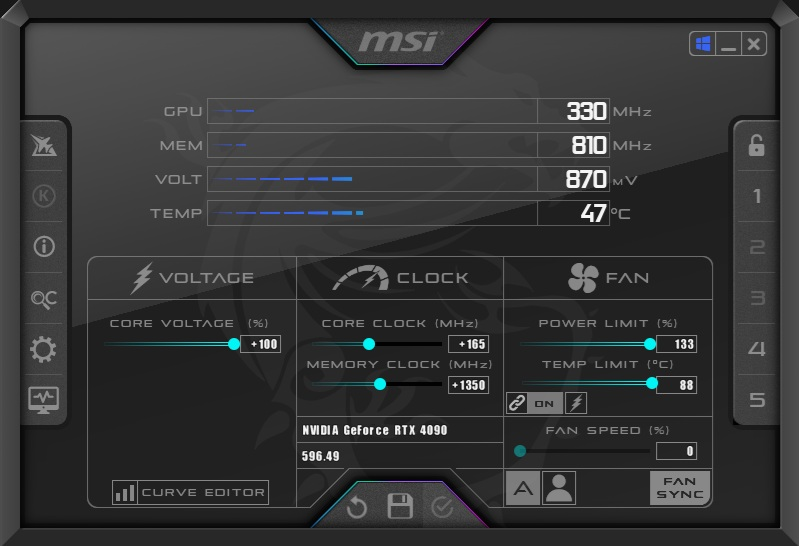

微星软件界面显示英伟达 GeForce RTX 4090 显卡参数，核心主频增幅 + 165 兆赫兹，显存主频增幅 + 1350 兆赫兹。

英特尔Raptor Lake：硅老化走进大众视野

近些年，最具代表性的芯片老化事件，便是英特尔第 13 代、14 代桌面级Raptor Lake CPU 频发的稳定性故障。

数月间，大量用户反馈高端Raptor Lake系列 CPU 运行时频繁死机，问题集中在使用虚幻引擎 5 的游戏中，尤其在借助拉德游戏工具旗下 Oodle 专属算法，进行高负载着色器、管线状态对象编译与解压时故障高发。最终英特尔确认，故障根源为运行电压过高，以及由此引发的最小工作电压偏移性不稳定。2024 年 10 月，相关报道援引英特尔更新内容称，芯片电压超标、提前老化是核心诱因。随后英特尔推送 BIOS/UEFI 固件与微代码更新，避免芯片硅材料进一步受损。

这个案例能让大众更直观地理解硅老化：最小工作电压（Vmin）指芯片在特定条件下稳定运行所需的最低电压。一旦该数值升高，想要维持原有主频，芯片就需要更高电压。若系统仍沿用旧参数运行，故障便会随之出现。

需要强调的是，并非所有Raptor Lake CPU 都会出现故障，也不代表现代芯片都会出现严重老化问题。该事件带来的启示是：电压异常，再加上芯片长期处于高压、高温环境，原本只存在于工程领域的硅老化问题，就会演变为普通用户能明显感知的故障。

同时也要明确，固件与微代码更新无法逆转芯片已出现的物理损耗。英特尔的修复方案仅能延缓后续老化，对于已经出现损耗的 CPU，固件更新无法修复，通常只能更换硬件。

超频：提前消耗芯片的安全冗余

超频的乐趣，在于挖掘芯片出厂预留的性能余量，换取更强性能，但代价是功耗、温度上升，以及稳定性下降。这也让超频成为最容易暴露硅老化问题的使用方式。

芯片出厂时，厂商会划定标准运行区间，综合考量电压、电流、温度等因素，并预留可靠性冗余。一旦手动提升电压、解除功耗限制、调高负载线校准、长期维持高温，或是把主频拉到出厂规格之上，芯片运行状态就会逼近稳定临界线。

当然，并非所有超频行为都属于盲目折腾。小幅提升显卡核心主频、合理降压、日常使用范围内的适度 CPU 超频，都属于合理调校。但高电压超频风险更高，电压会直接加剧芯片内部电场压力，对长期寿命影响极大。高压叠加高温、长时间高负载，会大幅加速硅老化。

这也能解释：能通过压力测试，不代表能稳定使用五年。部分超频参数可以顺利通过各类基准测试与压力测试，却几乎没有长期运行余量。当下运行稳定，不代表数年之后依旧正常。

可以这样理解二者区别：出厂默认设置，优先保障芯片多年稳定运行；而超频，则是不断试探芯片运行的临界极限。历经数月乃至数年的高温、高压与高负载后，这条临界线会不断偏移。

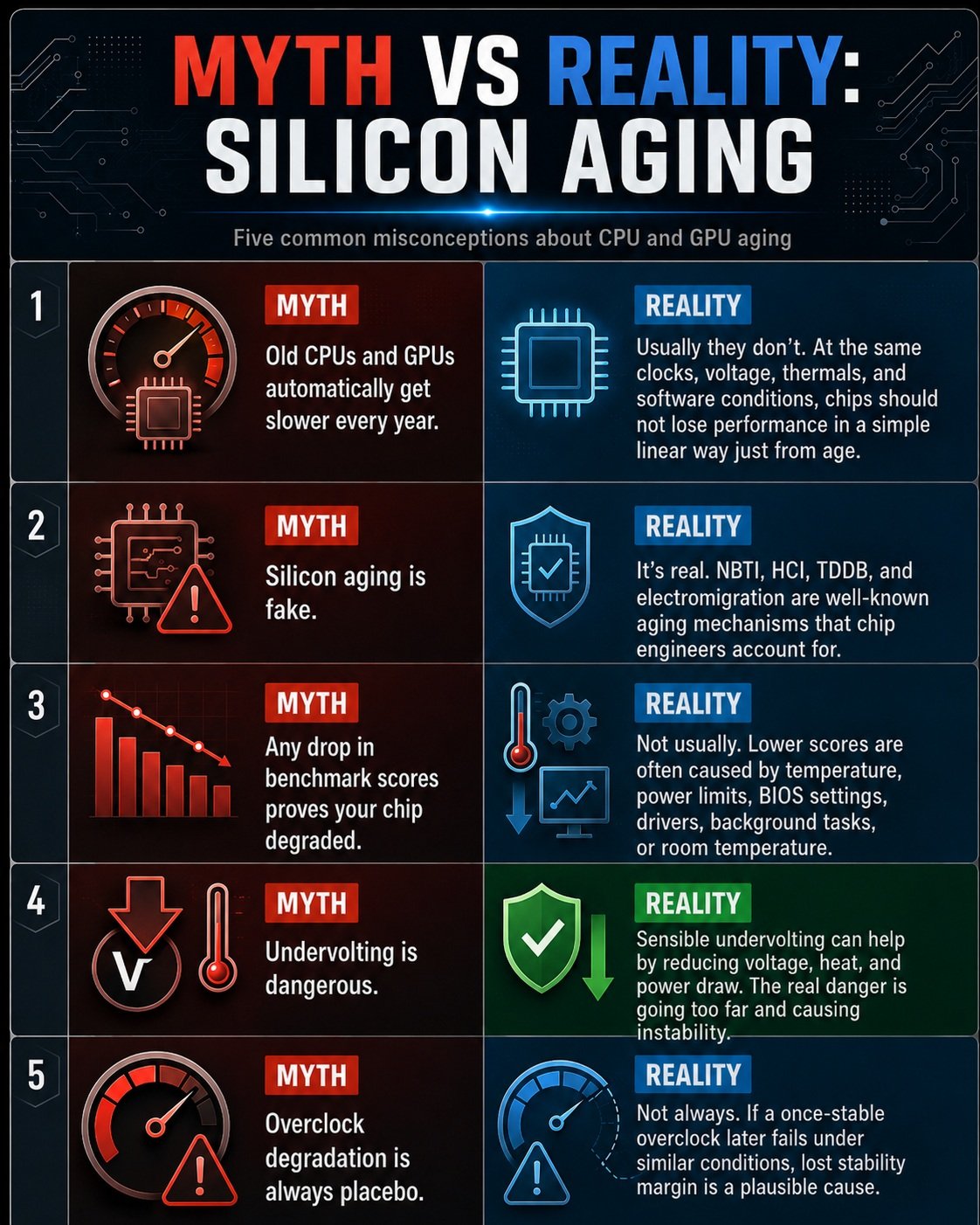

破除五大常见误区

误区一：老旧 CPU、GPU 性能必然逐年下降：事实基本相反。只要保持主频、功耗、电压、温度与软件环境不变，一块使用五年的芯片，不会单纯因为时间流逝出现规律性性能衰减。

误区二：硅老化是伪概念并不属实：前文提到的负偏置温度不稳定性、热载流子注入、介质经时击穿、电迁移都是真实存在的硬件损耗机制，芯片设计阶段就必须针对性规避。

误区三：跑分下降就代表芯片出现老化：绝大多数情况并非如此。现代芯片的睿频机制对温度、电压、功耗、固件设置、后台程序、驱动乃至环境温度都十分敏感。跑分走低，大多是系统、散热、软件等常规问题导致，和硅老化无关。

误区四：降压使用会损伤芯片：合理降压可以降低电压、功耗与温度，反而有助于延长芯片寿命。真正的风险是降压过度，直接引发运行不稳定。

误区五：超频后出现不稳定只是心理作用：并非错觉。如果一块芯片此前能在固定电压、温度下稳定超频，后续同等条件下却无法维持，基本可以判定是稳定冗余因老化而缩减。

如何延长芯片使用寿命？

想要延长消费级 CPU、GPU 的使用寿命，只需遵循科学、实用的使用原则：

1. 电压按需设置，不要盲目加高；
2. 做好散热，严控运行温度；
3. 不要盲从主板默认的激进参数，高端 CPU 尤其需要注意；
4. 官方发布针对芯片稳定性、寿命的固件、微代码更新时，及时升级；
5. 定期复测超频参数，不要默认多年前的调校方案可以永久使用。

针对显卡，优先排查基础问题：机身积灰、导热介质状态、显存导热垫、核心与显存温度、电源稳定性、驱动运行情况。针对 CPU，先检查固件设置、温度、电压频率曲线、功耗电流限制、内存稳定性、降压参数与散热方案。排除以上所有系统、配件、软件问题后，若芯片在出厂默认参数下依旧不稳定，可联系售后检修或直接更换。芯片在默认参数下故障，不应依靠手动调校勉强使用。

结语

芯片会不会越用越慢？这个问题一直困扰着众多硬件爱好者。对绝大多数用户而言，答案是否定的。芯片和手机电池不同，不会每年固定损耗 2% 的性能。如果游戏设备运行卡顿，问题大多出在导热硅脂干涸、系统臃肿或是新游戏配置要求提升，而非硅材料本身。

但硅材料损耗客观存在。长期高压、高温、高负载，会不断消耗芯片出厂预留的稳定冗余 —— 这层安全保障，能让芯片在标定的电压、温度、电流、功耗下稳定运行。出厂默认参数下，这层冗余空间极大，除非连续使用十年以上，否则几乎不会察觉到异常。

可如果长期激进超频、依赖主板自动加压、散热条件恶劣，安全冗余会快速消耗。当余量耗尽，硬件不会平缓地 “降速”，而是直接出现各类故障：原本稳定的超频、降压参数突然失效，应用与游戏崩溃、系统报错、驱动重置、文件解压失败，高负载下随机蓝屏、黑屏。

老旧硬件不会慢慢变卡，只会彻底失去容错能力，再精妙的手动调校也难以挽回。
