当AI遇上HBM：太比特时代的内存大考

随着人工智能的数据需求持续攀升，各类架构更复杂的内存产品接连问世，自动化测试设备（ATE）行业不再只是被动顺应行业变化，更将主动引领行业发展走向。

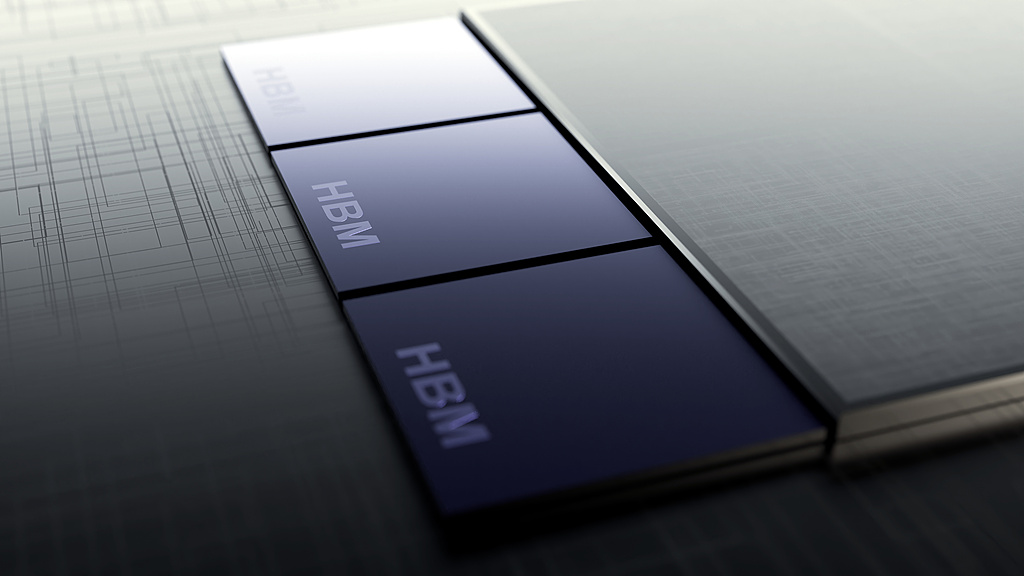

人工智能从根本上重塑了系统设计思路，行业发展重心已从运算速度转向数据传输效率，AI加速器对高带宽内存（HBM）的依赖度不断提升便是直观体现。堆叠式DRAM裸片可与主处理器实现每秒太比特级别的高速数据互通，HBM也由此成为AI加速器实现高性能运行的核心支撑。

昔日仅作为基础配件的内存，如今已然成为决定整机性能的关键环节，同时左右着设备功耗、运行稳定性与整体使用成本。这个曾经居于幕后的零部件，现已成为新一代人工智能架构的核心支柱。

随着HBM技术从HBM3E持续迭代迈向HBM4，测试与设计工程师迎来全新行业现状：传统测试方案已然失效。这类多裸片集成、高功耗、超高速堆叠内存，既需要具备常规内存测试能力，也需搭载逻辑芯片测试功能，测试系统更是被视作器件整体架构的组成部分。

数据通路即是设计核心

人工智能业务场景的数据吞吐量极为庞大，各类AI训练集群均依靠集成封装式HBM实现高速数据供给，以此保证加速器始终满负荷运转。每一代全新HBM产品，都搭载更多传输通道、拥有更高运行速率、采用更多裸片堆叠结构，同时工作功耗也随之上涨，不断突破封装工艺与供电技术的现有极限。

对此类堆叠结构开展测试，需要充分考量封装层面的各类物理问题，包括信号反射、电压骤降、温度梯度差异等，这也要求工程师必须对单颗裸片以及裸片之间的协同交互状态进行全面评测。如今待测器件早已不再是单一裸片，而是一套微型集成系统，硅通孔、微型凸点、中介层走线等每一处结构，都会对其整体性能造成影响。

以往仅出现在独立存储单元中的缺陷问题，如今大多集中出现在多层结构的互联位置。在此背景下，封装工艺已然成为决定产品品质的核心环节。

并行测试与功耗管控形成矛盾

长期以来，量产测试普遍依靠并行测试模式压缩生产成本，但HBM产品彻底打破了这一固有模式。单颗HBM堆叠芯片在测试阶段功耗可达数十瓦，若同时对百余颗及以上器件开展并行测试，测试设备极易触及电流承载上限。依托传统测试系统，已无法实现大批量器件同步测试，极易造成整套测试供电架构超负荷运行。

测试设备必须在测试产能与电源完整性之间寻求平衡。微小的电压跌落就会引发误判不良，或是掩盖真实存在的产品缺陷，直接影响产品良率。在数千兆比特的超高数据传输速率下，测试通路本身也成为信号传输链路的一部分，探针卡上每一处金属线路，都会对信号时序、眼图高度以及噪声耦合效果产生影响。HBM4的测试速率更是达到HBM3E的两倍，工程师在不断刷新HBM运行速率的同时，必须将整条电气传输链路纳入器件运行环境统筹考量。

测试精准度不仅取决于芯片本身的设计水准，更取决于测试设备能否维持稳定、可控的电气运行状态。

合格裸片定义迎来新标准

单块高端AI主板造价动辄数万美元，一颗存在缺陷的内存堆叠芯片，就足以造成整块模组彻底报废，因此良品裸片筛选成为生产环节必不可少的一环。这就要求生产过程中开展多层级、多频次测试：在晶圆分选阶段完成底层逻辑裸片检测，堆叠组装前完成DRAM裸片质检，堆叠成型后进行整体测试，成品封装完成出货前再做最终全项核验。

产品每一道生产工序都会滋生全新故障隐患，包括通孔开裂、互联链路性能不稳等问题。测试过程中，时序参数、电压标准、校准流程、故障诊断等全流程保持统一稳定，成为行业硬性要求。能够一站式完成晶圆、堆叠芯片、成品封装全阶段测试，兼容分片前后各类测试需求且无需大幅改造调试的测试设备，既能降低生产风险，也能加快产品良率优化进度。

内存与逻辑芯片界限逐渐模糊

如今HBM底层裸片的智能化程度持续提升，可自主完成数据路由、存储刷新等工作，未来还将集成运算处理能力。定制化高带宽内存（cHBM）的普及，倒逼内存测试设备进一步强化逻辑芯片测试性能。行业既需要借助向量测试序列核验控制逻辑与外部接口，也需要依靠专用内存测试模式对多层DRAM存储单元进行压力测试。

由此，新一代自动化测试设备必须实现两类测试功能无缝兼容，可灵活切换算法式内存模式测试与逻辑向量测试，无需更换设备与测试方案。这一变革不仅精简了测试产线设备配置，减少工程师运维压力，还能有效降低厂商整体测试成本。将HBM视作一套完整系统而非单一零部件进行测试分析，能够挖掘更多产品优化思路，提升测试灵活度，从根源上改善产品良率。

供电稳定性赋能实时数据分析

供电能力现已成为提升产品良率的关键抓手。具备快速瞬态响应能力与精细化电压调控功能的设备，能够大幅提升良品产出比例。在超高传输速率场景下，即便是瞬时小幅电压波动，都有可能造成数据位翻转。多款全新测试设备可实现微秒级供电恢复调节，即便面对HBM堆叠芯片负载大幅波动，也能始终维持供电电压平稳。

与此同时，数据分析已成为测试工作的核心策略。新一代测试设备不再只是单纯记录测试数据用于事后复盘，而是可实时同步推送故障信息，依托实时数据分析精准定位故障所属裸片、堆叠层级或是互联接口，将优化方案直接反哺至生产流程。测试数据已然成为调校产品良率的核心依据，测试产线也从单纯的产品筛选环节，转变为产业技术优化升级的信息源头。

下一代测试设备发展方向

当前自动化测试设备，已然朝着高速传输、稳定供电、智能集成三大方向融合升级。这类设备可实现数千引脚数千兆比特级高速测试，搭配大功率稳定供电模块，集成内存与逻辑双通路测试架构，支持故障数据实时采集，可全程覆盖从晶圆分选到堆叠成品核验全流程测试工作。

泰瑞达推出的Magnum 7H测试设备，便是贴合行业发展趋势的典型产品，集中体现出行业发展特征：运行速率更快、整体架构高度统一，同时可精准把控测试环境内部电气状态与温度环境。

随着人工智能技术持续普及，HBM凭借其超强海量数据处理与复杂运算承载能力，成为AI处理器不可或缺的核心配套器件，而Magnum 7H这类测试平台，也指明了整个产业生态的升级方向。该设备搭载完善的高端内存与逻辑芯片测试功能，针对HBM全流程关键测试环节，完成运行速率与功耗层面的全方位优化。

如今HBM产品验证工作，需要测试设备、探针卡、测试机械手、静电防护系统多方协同配合，芯片测试也不再是独立的生产工序，而是升级为系统性协同设计工作。

行业展望

人工智能的数据处理需求只会持续上涨，内存产品也将朝着集成更多逻辑功能、工作电流更大、功耗管控更严苛、传输速率更高、内部互联更密集的方向持续迭代。行业测试领域依旧不会被动迎合产业变化，而是主动引领技术革新。

未来自动化测试设备平台，或将融入人工智能智能分析技术，实现测试序列自主优化、产品薄弱环节提前预判、测试环境参数动态自适应调节。随着芯片封装工艺愈发复杂，芯片设计、封装制造与测试三大团队的协同研发，也将进一步前置至产品早期研发阶段。

对于芯片设计工程师与测试工程师而言，行业发展趋势已然十分明确：HBM测试方案绝非生产制造的收尾环节，而是贯穿产品设计全程的核心环节。未来人工智能硬件产品能否取得成功，不仅取决于芯片运算性能强弱，更取决于测试工作是否精准高效、是否具备智能化布局。
