重新理解晶圆代工，关于4020亿市场的三大误区

根据Yole集团最新发布的《2026年晶圆代工行业现状》报告，2026年全球半导体晶圆代工行业规模预计将达到4020亿美元，这一数字既体现了现代半导体制造的产业体量，也反映了其结构复杂性。如今，晶圆代工厂身处地缘政治与AI资本开支热潮的交汇点，但我们真的了解这个行业吗？

先进制程与领先制程：为何界定至关重要

外界普遍认为，台积电占据全球晶圆代工市场约72%的份额，在先进芯片领域的占比更是超过90%。这类表述与数据仅能部分反映台积电的真实地位。由于 “先进制程” 的定义并不统一，其在领先制程上的统治力往往被低估。不同信源对该术语的界定各不相同：有的指20纳米以下（与美国出口管制口径一致）；有的指10纳米以下（包含非平面结构技术，即Yole集团采用的标准）；还有的指5纳米以下（仅将台积电与英特尔、三星对比）。

更具参考意义的视角是聚焦领先制程，当前即大规模量产的3纳米级别，台积电在此领域的市场份额约为95%。三星在该节点上的性能表现始终未能追平台积电，对外主要供应7纳米与5纳米晶圆。英特尔的18A制程同样归属于3纳米级别，目前刚进入产能爬坡阶段，且产能基本用于自有产品。即将到来的2纳米制程切换将成为关键转折点。三星虽已提前为内部智能手机部门部署产能，有望带来格局变化，但台积电在领先制程市场约95%的份额未来是否会发生实质性改变，仍有待观察。

晶圆代工市场与开放代工：明确行业边界

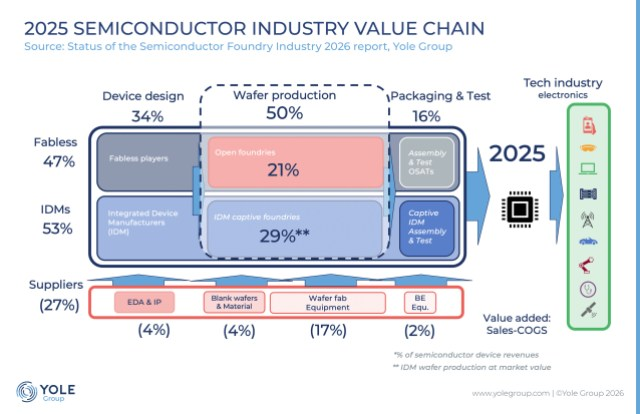

第二个认知误区，与代工市场的结构有关。整个行业大致可分为自有产能制造（IDM）与开放代工服务，比例约为 53:47。人们通常所说的 “代工市场” 仅指开放代工板块，这部分收入约占全球晶圆制造总收入的47%。在该细分领域内，台积电约72%的市占率数据是准确的。但如果将开放代工与IDM自有产能一并计入全球总制造规模，台积电的份额约为 34%。在审视整个半导体产业格局时，这一区分至关重要。

整合器件制造商（IDM）普遍采用混合模式，兼顾内部生产与外部委外。它们既会向第三方开放部分内部产能，也会在先进制程上依赖代工合作伙伴。无晶圆厂企业既会与纯晶圆代工厂（如台积电）合作，也会选择非纯代工厂商，包括三星、英特尔、意法半导体等。因此，行业术语的使用容易夸大市场集中度。台积电的地位固然是绝对领先，但放在完整的制造版图中，并不算垄断。

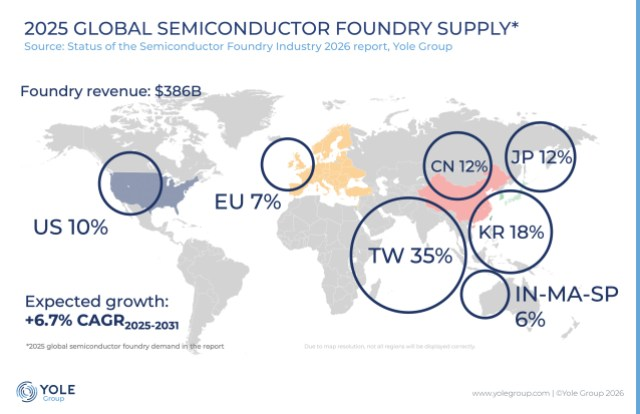

区域技术差距：是否是清晰可见的主体间竞赛

简单的区域对比，过度简化了高度互联互通的全球产业生态。当今半导体行业建立在深度国际协作之上，设计、设备、材料、制造各环节高度相互依存，没有任何一个地区可以孤立发展。

2026年的半导体产业，与1966年（美国科学家刚发明芯片）、1986年（日本称霸）、2006年（韩国崛起为核心力量）的格局截然不同。如今的半导体不再是单一国家独立制造的产物，而是全球数百万工程师与专业人士协同协作的成果。用假想的区域生态竞赛来定义这个行业，忽视了其结构性现实。半导体产业堪称全球化技术合作的典范，过去二十年的创新本质上是集体成果，行业的根基是全球范围内和平的相互依存，而非对抗。
