柔性芯片，让IoT渗透每一件消费品

消费物联网正快速发展。联网功能正从小众设备走向可穿戴设备、智能硬件等日常用品，品牌方亟需在大众可接受的成本下，为产品加入智能与交互能力。

但这一目标正遭遇供应链现实：万物互联需要海量芯片，而大量日常应用并不需要手机或自动驾驶那般先进的硅片，反而依赖成熟的传统工艺节点。传统工艺产能却很难扩张：老旧设备难以采购，新建晶圆厂投资巨大、周期漫长，同时能耗、水耗与可持续性要求也在不断提高。

即便有产能，传统硅芯片制造仍面临交期长、成本高的限制。想要让智能普惠到数十亿件物品，行业需要更快、更高效的规模化制造方案 —— 这意味着半导体技术必须走上一条全新路径。

专为规模化而生的柔性半导体

柔性半导体应运而生，这项颠覆性技术有望重新定义物联网的可能性。

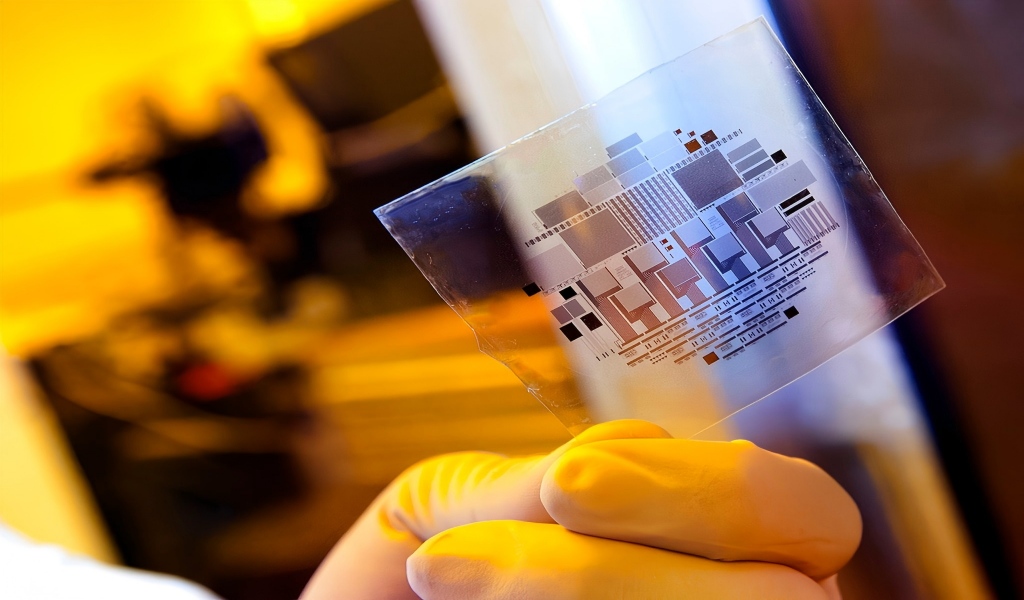

与硅基芯片不同，这类半导体采用薄膜晶体管技术与低温、低资源消耗的生产工艺。硅芯片需要数百道工序，部分环节温度高达数千摄氏度，以达到芯片所需的超高纯度。相比之下，柔性芯片以聚酰亚胺为简易基底，仅需 30–40 道工序，且绝大多数在常温下完成。

这种工艺能耗、水耗与有害化学物质使用量大幅降低，更环保、成本也更低。同时，对应的晶圆厂体积更小，部署更快、投入更少。

独特的生产方式也显著缩短了生产周期，将研发周期从数月压缩至数周。更低的启动成本让定制化与快速迭代具备经济可行性，设计团队得以快速推进、自由试验。

而且，这类芯片超薄且可弯曲，能几乎隐形地嵌入产品或包装中，甚至适配曲面。成本、形态、碳足迹三大优势，共同催生了一类全新的智能方案：更可持续、更易规模化，并能把智能功能拓展到全新场景。

让 NFC 走出高端应用

NFC 已在非接触支付、安全门禁、商品认证等领域证明价值。如今品牌越来越多地用 NFC 打造更丰富的消费体验。但受限于传统硅芯片的成本与环保表现，NFC 至今主要局限于高价值商品或可重复使用设备。

而柔性 NFC 芯片打破了这些壁垒，让大众消费品也能在商业上实现更智能的交互，为海量单品提供规模化的单品级智能。食品饮料、快消品等行业长期难以在使用环节与消费者直接连接。包装往往被丢弃，互动在结账时就已终止。但将柔性芯片直接嵌入产品后，品牌就能打开一条贯穿产品全生命周期的数字通道。

消费者只需用手机轻触包装，即可获取使用说明、优惠活动、补货服务或会员积分。这能提升品牌互动、收集使用数据，并支持更个性化的营销，且无需下载 App。由于芯片成本低、易集成，可在全产品线普及。

比如一双带有唯一数字身份的运动鞋、按地点或季节推送的会员权益、或是指导消费者回收的包装。借助柔性 NFC 芯片，这些不再是未来概念，而是当下现实。

一旦实现普惠、可规模化的智能，每一次交互都将成为机会。对消费者而言，这意味着更多价值与透明度；对品牌而言，则意味着更深度的互动、更优质的数据，以及贯穿产品全生命周期的客户关系。

不止于互动

柔性芯片还能解决防伪、溯源等长期难题。

假冒商品每年给全球品牌造成数十亿美元损失，并侵蚀消费者信任。现有认证方案往往易伪造或成本高昂。而柔性 NFC 芯片可为每件产品提供安全、内置、不可复制的唯一身份。消费者、检测人员与供应链伙伴可即时核验真伪，或快速访问数字产品护照（DPP），追溯产品履历，做出理性选择。品牌也能精准掌握产品被扫描的时间与地点。

这项技术同样适用于循环经济。柔性芯片可支撑可重复使用包装的智能押金返还体系，激励回收的同时，让厂商掌握产品生命周期数据。

随着消费物联网持续扩张，低成本、高量产的联网需求将进一步加速。单品级智能正成为更互联、更透明生态的基石，让产品能够传递信息，推动更可持续的生活方式。柔性 NFC 让这一切具备大规模落地条件：降低成本、简化集成、减少环境影响，让日常用品实现全天候交互。
