锁步架构如何提升MCU性能？

在日新月异的MCU技术领域，确保稳定可靠的性能至关重要，尤其对于汽车电子这类关键应用场景。在这一方面，锁步架构（Lockstep Architecture） 已成为一项关键技术，能够同时提升微控制器的性能与可靠性。

锁步架构在安全关键型系统中至关重要，一旦发生故障可能会造成严重后果。通过并行运行两套冗余系统并对输出结果进行比对，锁步处理器可以快速检测并响应故障，保障系统运行的完整性与安全性。这使得锁步架构在汽车、航空航天、工业控制等高可靠性要求的领域中不可或缺。

本文将介绍锁步架构的基本原理，及其在强化微控制器性能方面的重要意义。同时也将探讨锁步技术在硬件芯片中的广泛影响与应用，特别是在汽车行业中的应用。

什么是锁步架构？

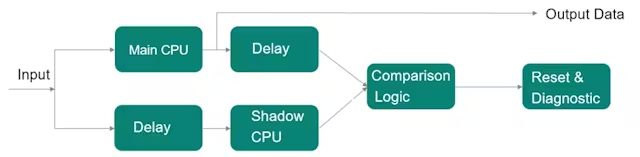

锁步架构是一种微控制器 / 处理器设计方法，两个或多个冗余内核会同时执行完全相同的指令。这种同步执行机制使系统能够通过比对冗余内核的输出来检测并纠正错误。一旦检测到结果不一致，即表明其中一个内核出现故障，系统将启动纠错措施，确保继续正常运行。

锁步架构在安全性与可靠性要求严苛的应用中至关重要。即使其中一个内核因瞬时故障或硬件失效而运行异常、输出错误结果，另一个内核仍可提供正确信号，从而为系统提供额外的容错能力。这也使锁步架构成为高功能安全等级系统的首选方案。

锁步架构的核心优势在于，能够在不影响系统性能的前提下实现实时错误检测。与传统需要额外校验周期的错误检测方法不同，锁步架构可在主运算的同时完成故障校验。这种并行执行方式，在保证系统高稳定性、高可靠性的同时，维持了高性能运行。

面向安全关键系统的锁步处理器

锁步架构能够显著提升汽车电子等安全关键系统中微控制器的安全性与可靠性。它采用双核或多核并行架构，所有内核同步执行完全一致的指令。这种冗余设计可以实现即时故障检测，内核之间任何输出差异都能被迅速识别并处理。

锁步处理器的核心价值在于其故障检测与纠错机制，这对可靠性要求极高的车规级处理器至关重要。该架构可确保在单个内核发生故障时，系统能够依靠同步运行的另一内核继续安全工作，满足 ISO 26262 等严格的安全标准，该标准规定了道路车辆电子电气系统的功能安全要求。

例如，英飞凌的 AURIX TC4 微控制器就采用了其特有的 “差异化锁步” 架构技术，实现了高可靠性与高性能，支撑高级驾驶辅助系统（ADAS）、发动机控制单元（ECU）等严苛应用场景。AURIX TC4 符合 ASIL‑D 等级，这是 ISO 26262 标准中最高的安全完整性等级。它集成双核锁步执行机制，可在不影响系统性能的前提下实现实时故障检测。

锁步处理器的进一步技术升级还包括集成硬件级错误检测机制，增强处理器应对突发运行异常的能力。软件编程同样发挥关键作用，尤其是在配置锁步机制，以高效管理并行执行与错误处理流程。

在支持多达六个内核的多核配置中，锁步执行可扩展为多组双核对，在提升计算能力的同时增强容错能力。这种方案不仅保证了高等级的安全性与可靠性，还通过简化系统设计与验证流程，降低了开发成本与工作量。

锁步架构在硬件芯片与汽车领域的其他应用

锁步架构的应用已超出传统范畴，为系统提供高可靠性与安全性。例如，在航空电子设备中，锁步技术是飞行控制系统的核心，确保控制算法的精准性与即时故障修正能力。在通信领域，网络处理器也采用锁步技术，通过实时纠错保障数据完整性与业务连续性。

在汽车行业中，锁步架构已深度融入各类应用。如今的车辆搭载大量电子控制单元（ECU），负责管理发动机性能、制动、安全气囊等功能。锁步架构确保这些 ECU 稳定可靠运行，快速检测并响应故障，保障行车安全。

在自动驾驶车辆中，负责处理传感器数据、执行实时驾驶决策的 CPU 均采用锁步架构。这种冗余执行机制可立即识别数据处理故障，并迅速采取纠正措施，维持安全运行。

车道保持、防撞预警等高级驾驶辅助系统（ADAS）同样依赖锁步架构实现精准可靠的数据处理，提升车辆安全性。在部分锁步应用中，两颗处理器并行运行、同步执行指令，强化可靠性与容错能力。若其中一颗处理器失效，备用处理器可无缝接管实时运算，直至故障排除。

同步机制保证两颗处理器在执行每条指令后都达到相同状态，可通过硬件信号、时钟信号或软件机制实现。备用处理器检测到故障后立即接管控制权，维持系统连续运行。这种冗余设计对汽车控制单元、航空航天等安全关键系统至关重要，需要不间断的实时处理以保障整体系统可靠与安全。

此外，针对通过 ASIL‑D 认证的微控制器需要具备抗故障注入攻击的能力，锁步架构同样发挥关键作用。它为以硬件为目标的攻击、汽车安全重大威胁提供了强大防御机制。通过集成冗余处理与持续交叉校验，锁步架构可有效识别并缓解此类攻击造成的运行异常，提升汽车系统抵御恶意利用的安全性与鲁棒性。

结论

锁步架构具备实时错误检测与纠错能力，且不影响系统性能与冗余度，使其在汽车、航空、通信等对安全性与可靠性要求严苛的行业中不可或缺。该技术保障系统运行完整性，增强系统抵御随机故障与安全威胁的能力，尤其在汽车应用中，可有效缓解针对硬件的攻击风险。其利用并行处理提升可靠性的特性，进一步强化了车辆安全。

因此，在满足高安全、高性能标准时，选用具备锁步架构能力的器件至关重要。此外，随着技术持续演进，这类器件还应支持该技术更广泛的应用，为复杂电子系统的安全性与保密性带来更大突破。
