光纤电缆正逐渐靠近高性能计算机的处理器,用玻璃代替铜线。科技公司希望通过将光纤连接从服务器外部移到主板上,然后让它们与处理器并排放置,来加快人工智能的速度并降低其能源成本。现在,科技公司准备更进一步,通过在处理器下方放置连接来增加处理器的潜力。
Lightmatter 采取了这种方法 ,该公司声称其中介层配置为建立光速连接,不仅在处理器之间,而且在处理器的各个部分之间。该技术的支持者声称,它有可能大幅降低复杂计算所需的电量,这是当今人工智能技术进步的基本要求。
Lightmatter 的创新吸引了投资者的注意,他们看到了该技术的巨大潜力,为该公司筹集了 8.5 亿美元,使其远远领先于竞争对手,估值达到 44 亿美元。现在,Lightmatter 准备让其名为 Passage 的技术投入运行。该公司计划在 2025 年底前在主要客户系统中安装并运行该技术的生产版本。
Passage 是一种光学互连系统,它可能是将高性能处理器的计算速度提高到超越摩尔定律极限的关键一步。首席执行官尼克·哈里斯表示, 这项技术预示着未来各个处理器可以集中资源,同步处理人工智能所需的大量计算。
他说:“从现在起,计算技术的进步将来自于多个芯片的连接。”

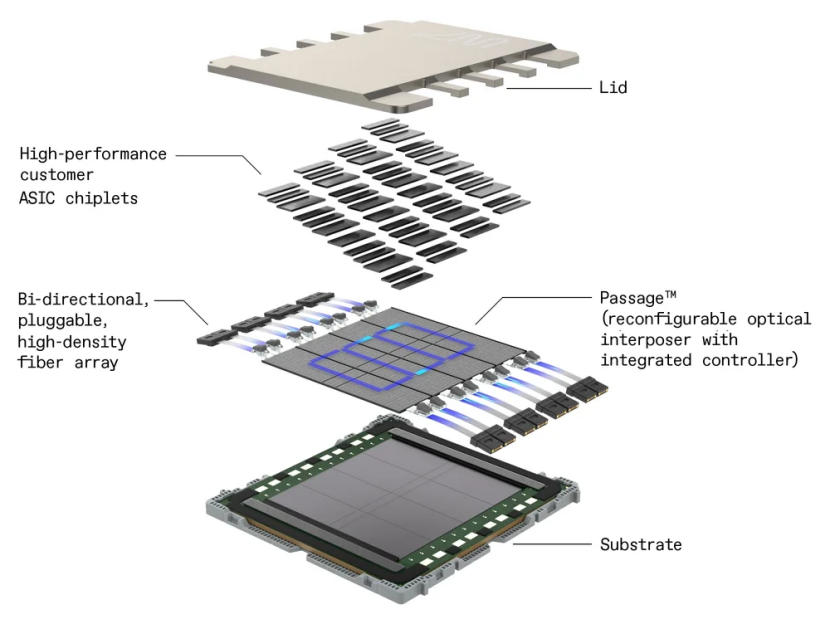

计算芯片堆叠在光学中介层之上。Lightmatter
信号从 SerDes 传输到一组称为 微环谐振器的收发器,这些收发器将比特编码到不同波长的激光上。接下来,多路复用器将光波长组合到光电路上,然后数据通过干涉仪和更多环形谐振器进行路由。
数据可以从 光路通过排列在芯片封装两侧的八个光纤阵列之一从处理器发送出去。或者,数据可以路由回同一处理器中的另一个芯片。在任一目的地,该过程都是反向运行的,其中光被解复用并利用光电探测器和跨阻放大器转换回电能。
哈里斯声称,该通道可使数据中心的能源消耗减少六分之一到二十分之一。
与通常仅限于芯片周边的典型电气布置相比,处理器中任何芯片之间的直接连接可以消除延迟并节省能源。
这就是 Passage 与其他将处理器与光连接起来的竞争者不同的地方。Lightmatter 的竞争对手,如 Ayar Labs和Avicena,生产光学 I/O 芯片,设计用于放置在处理器主芯片旁边的有限空间中。哈里斯将这种方法称为光学互连的“2.5 代”,比主板上处理器封装外部的互连高出一步。
