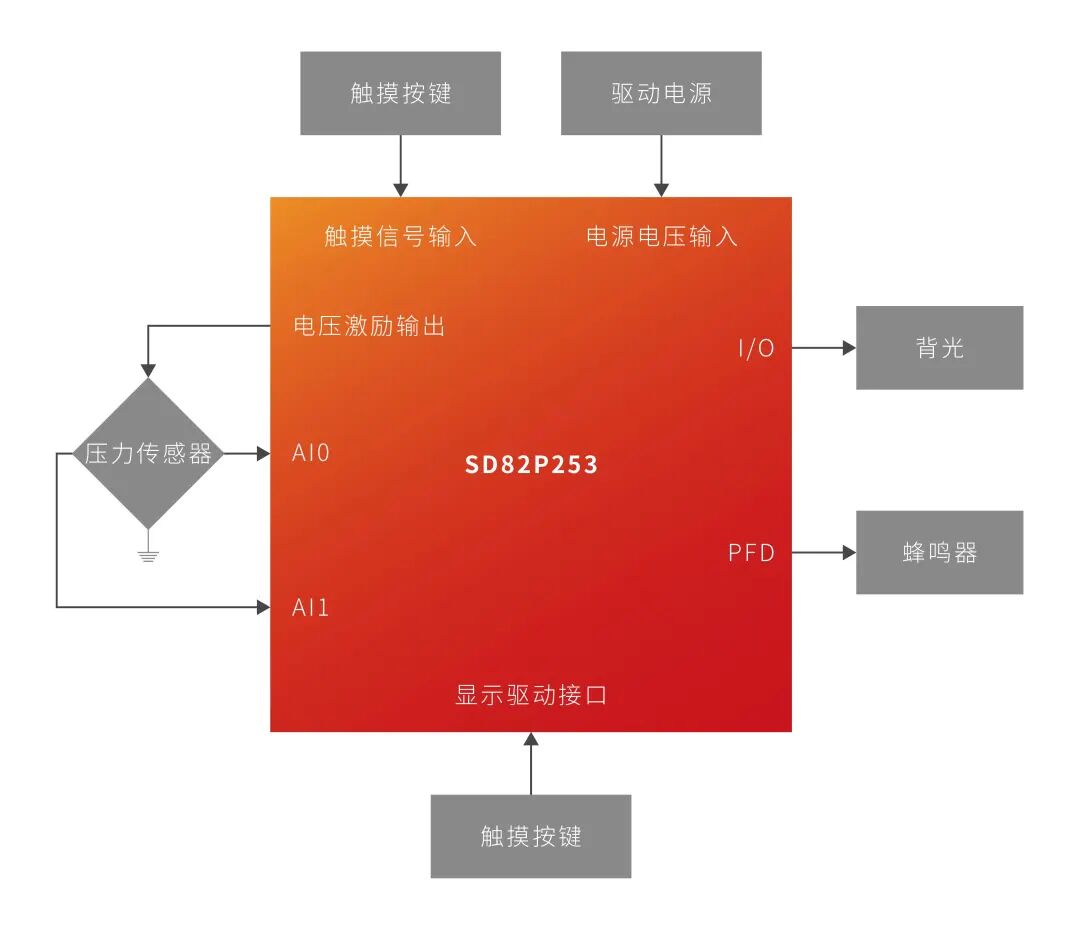

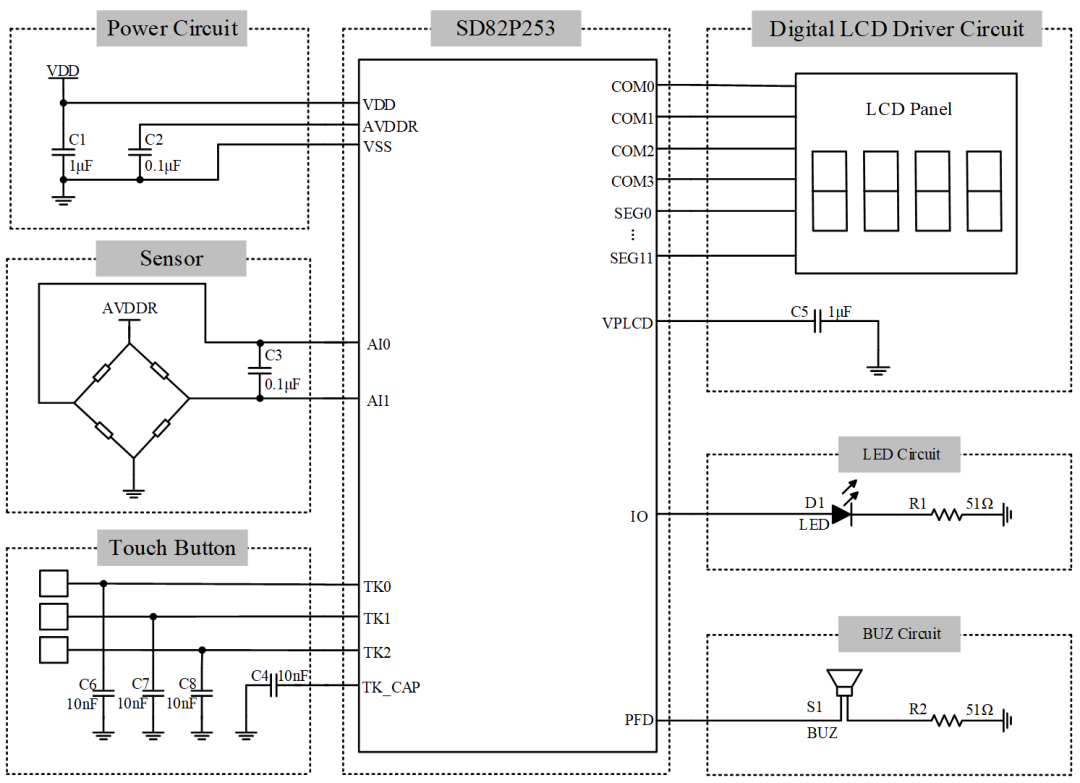

晶华微基于SD82P253触摸厨房秤应用方案

SD82P253是带触摸按键功能与24位ADC的SoC芯片，主要应用于电子秤、压力计、温度计、红外测量及其他测量领域，有以下特点：

ADC

• 高精度ADC，ENOB=19.5bits@ 8sps(Gain=100) ，模拟offset与Gain可调。

• 低噪声高输入阻抗前置放大器，1、12.5、25、50、100、150、200倍增益可选。

存储器

• 16k Bytes OTP程序存储器，256 Bytes SRAM 数据存储器。

系统时钟

• 内置4MHz高频RC振荡器和32.768kHz低频RC振荡器，无需外部时钟。

LCD驱动

• 支持LCD驱动，最高支持4COM×20SEG，驱动电压2.7V~5.2V (0.1V step)，驱动A/B型波形可选。

电源管理系统

• 内置低压检测电路，以实现灵活的电池检测。

• 内置传感器激励输出，输出电压可选，2.4V/2.6V/2.9V/3.3V。

通信

• 内置1路UART通信接口。

温度传感器

• 内置硅温度传感器，可以单点校正。

PFD

• 内置1路PFD输出，PFD输出可用于驱动蜂鸣器、LCD背光灯等。

TIMER

• 内置1路8bits Timer2。

• 内置1路16bits Timer0，可支持触摸按键应用。

触摸按键

• 内置电容触摸按键检测电路，最高可实现5个触摸按键检测。

低功耗

• 支持高性能/常规/Sleep等多种工作模式；其中高性能模式功耗2.2mA；常规模式功耗1.5mA；Sleep模式功耗1μA。
