芯旺微电子KF8A100ESD在汽车车灯场景中的解决方案

KF8A100ESD是ChipON针对汽车灯具、电子开关等应用开发的一款小管脚车规级MCU芯片。具备Grade1级工作温度范围（-40℃~125℃），高可靠性、强抗干扰、低功耗等特性。它拥有丰富的外设和超高的性价比：

1、KF8A100ESD采用小封装的SOIC-14封装，具有12个带上拉双向IO口，其中6个IO口带有电平变化中断功能。

2、128Byte的EEPROM，方便客户掉电保存数据。

3、16KB Flash空间。

4、丰富的中断资源，3个独立的外部中断，3个定时器中断，以及P0口中断。

5、10路12位ADC采样通道。

6、2路8位定时器，1路16位定时器。

7、4路8位PWM输出，1路16位全桥输出PWM。

8、2路模拟比较器。

9、1个独立看门狗。

10、1路LIN总线通信接口。

 KF8A100ESD应用于汽车车灯控制场景中，可以实现LED灯条流水转向和呼吸闪烁等变化效果，同时实现LED开短路检测以及输入信号检测、LIN总线通信。基于KF8A100ESD，可以实现汽车组合尾灯、汽车转向灯、汽车氛围灯、汽车顶灯等车灯功能。

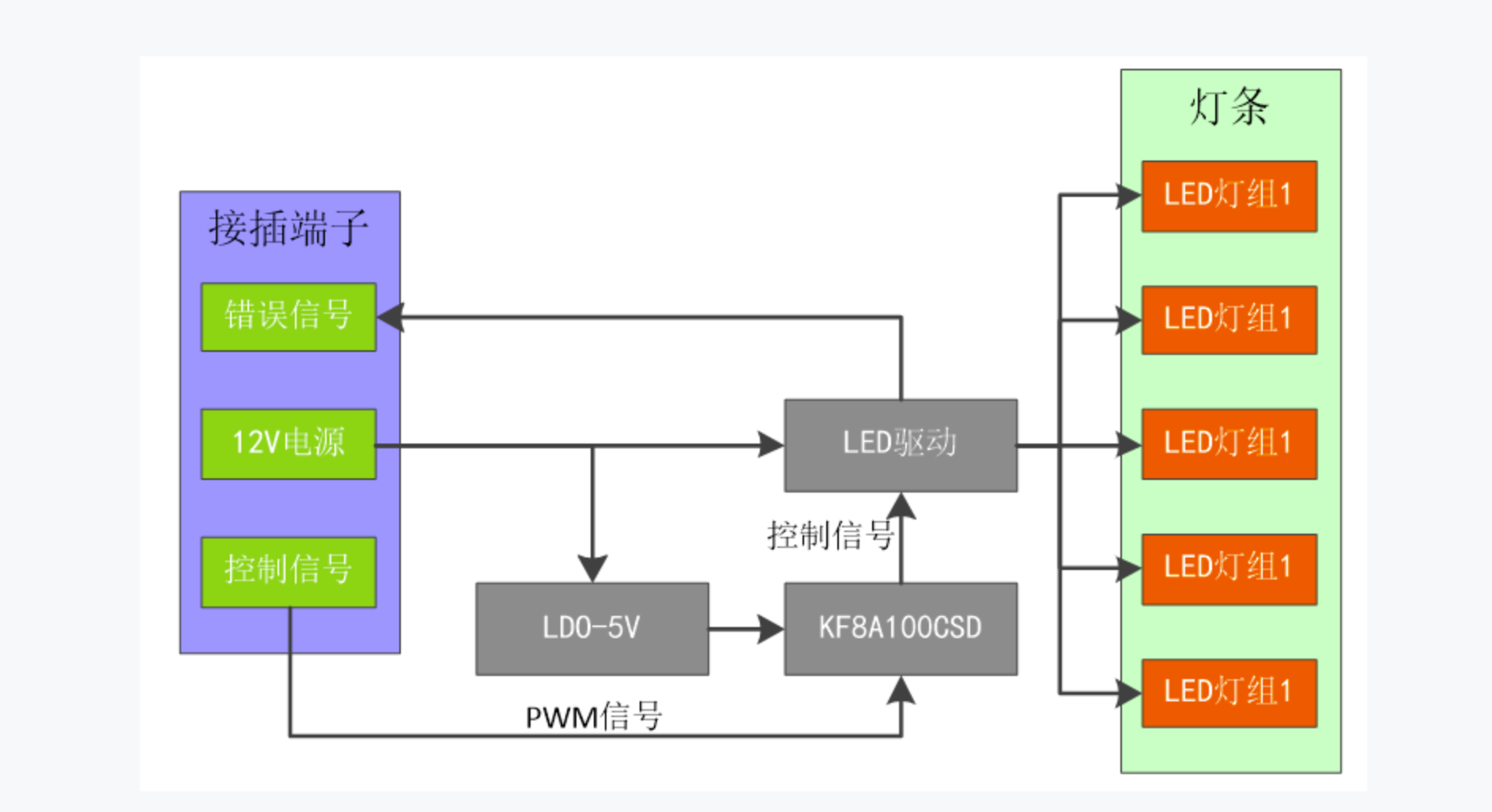

框架原理：
