晶华微SD81F134 BLDC无刷直流电机控制方案

新品介绍

BLDC（无刷直流电机）凭借其高效率、低噪音、长寿命及易于控制等优势，广泛应用于电动工具、家用电器、工业驱动、个人护理产品等领域。杭州晶华微电子全新推出的SD81F134是一款集成高性能8051内核与丰富模拟外设的SoC芯片，特别适用于BLDC电机控制。本方案充分利用其内置增强型PWM、高精度ADC、可编程增益放大器（PGA）、运算放大器（OP）及模拟比较器（ACMP），提供一套高集成、低成本、高可靠性的电机驱动解决方案。

芯片核心特性

2.1 系统内核与存储

• 8位8051兼容内核、最高主频48MHz，支持1T/2T机器周期
• 32KB程序Flash，支持分区读写保护
• 6.5KB DATA FLASH，1KB + 256B SRAM
• 工作电压：2.1V – 5.5V
• 工作温度：-40℃ ~ +105℃

2.2 增强型PWM模块（EPWM）

• 6通道独立PWM输出
• 支持独立/互补/同步/成组模式
• 支持边沿对齐与中心对齐
• 内置死区延时控制，防止上下桥臂直通
• 支持硬件刹车功能，可由ACMP触发

2.3 高精度模拟前端

12位SAR ADC：

• 所有22个GPIO均可复用为ADC输入通道
• 参考电压可选（1.25V/2.0V/2.4V/3.0V/VDD）
• 支持硬件触发采样（PWM边沿/周期触发）
• ENOB高达11位（VREF ≥ 2.0V）

可编程增益放大器（PGA）：

• 增益可选：1/2/4/8/16/32/64/128
• 支持失调电压软件校准
• 输出可接ADC或ACMP

两路运算放大器（OP0/OP1）：

• 可配置为运放或比较器模式
• 支持内部1.25V基准输入
• 输出可接ADC或ACMP

两路模拟比较器（ACMP0/ACMP1）：

• 支持迟滞电压可调（10~60mV）
• 可触发PWM刹车，实现硬件过流保护
• 正端负端可灵活配置

2.4 时钟与电源管理

• 内置48MHz高频RC振荡器，校准后常温精度±1%
• 内置32kHz低频RC振荡器
• 支持外部晶体振荡器（8–16MHz / 32.768kHz）
• 低压复位（BOR）与低压检测（LVD）有多个电压可选
• 低功耗模式支持：空闲模式、休眠模式（最低6μA @3V）

2.5 通信与外设

• 2路UART（最高速率1Mbps）
• 1路I2C（最高速率400kbps）
• 1路SPI（最高速率6Mbps）
• 16个外设中断源、2个外部中断
• 多个定时器（Timer0~4、WDT、WUT等）
• 96位唯一芯片ID号（UID）

2.6 封装选项

• SOP16、TSSOP20、SSOP24、QFN24
• 支持编带包装，适用于自动化生产

BLDC控制系统架构

3.1 硬件系统框图

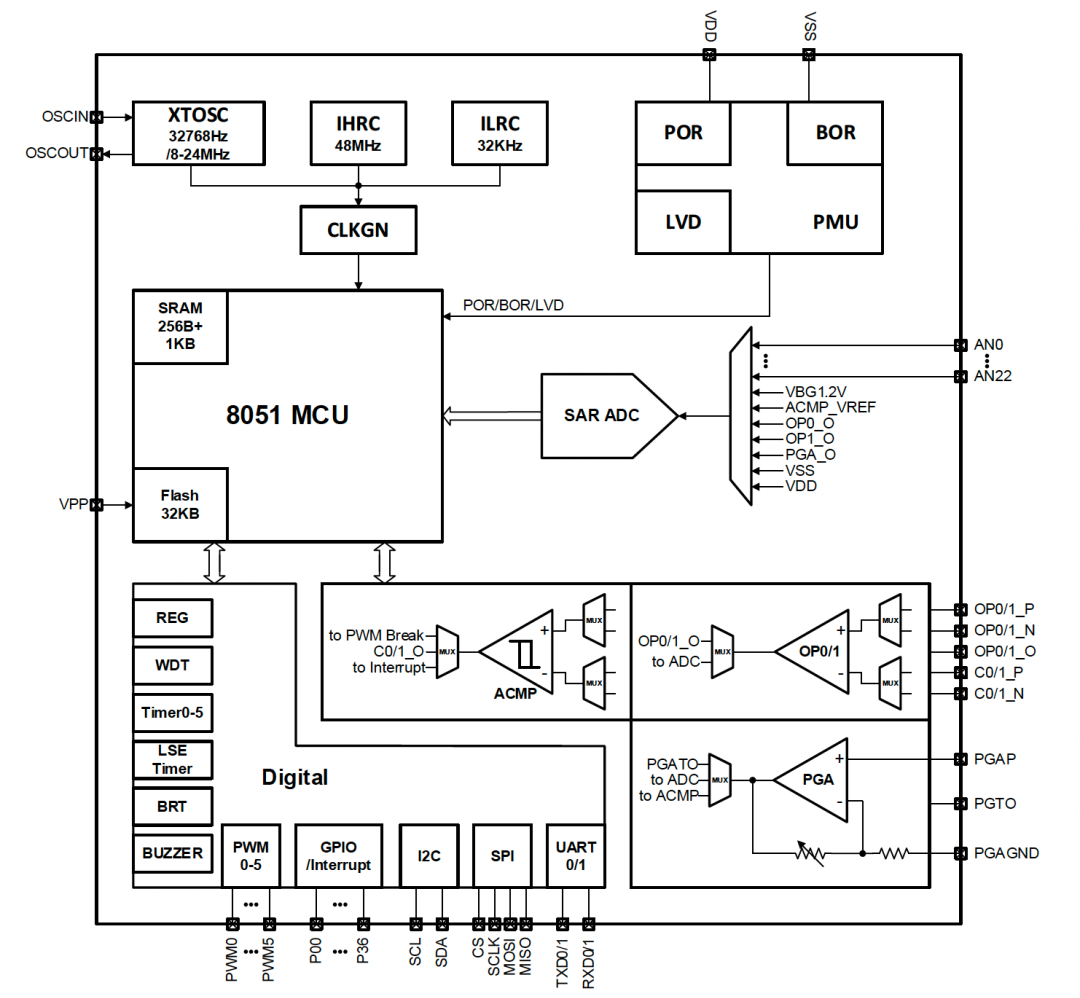

SD81F134 MCU功能框图

3.2 控制模式支持

• 无感方波控制（适用于低成本应用）
• 速度闭环与扭矩控制
• 硬件过流、过压、欠压保护

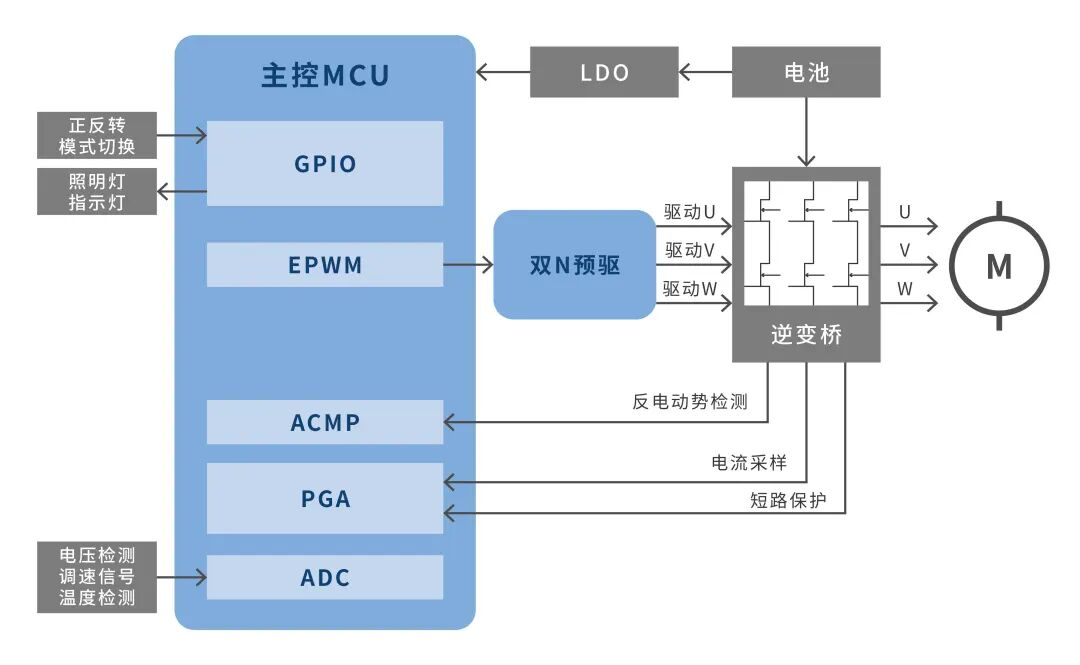

3.3 典型应用电路框图

电气特性与性能指标

4.1 工作条件

• 电源电压：2.1V – 5.5V
• 温度范围：-40℃ ~ +105℃
• ESD防护：HBM Class 3A，CDM Class C2A

4.2 模拟性能摘要

• ADC采样率最高300ksps（VREF = VDD/3.0V/2.4V）
• PGA增益误差：±1%（Gain=1/2/4）
• ACMP响应延时：≤100ns
• OP带宽：5MHz（Rload=2K,Cload=10pF）

4.3 功耗表现

• 正常模式工作电流：4.5mA @48MHz, 5V
• 休眠模式电流：6μA @3V
• 支持定时唤醒（WUT），适用于电池供电场景

软件开发与工具链

5.1 开发环境

• 支持Keil C51 IDE
• 提供完整的电机控制库函数
• 提供无感控制算法示例代码

5.2 调试与烧录工具

• SDIC Writer：支持在线/离线烧录
• SDLINK调试器：支持Keil仿真调试

5.3 技术支持与资料

• 提供原理图、PCB布局参考、源代码
• 可提供定制化算法与方案优化

总结

SD81F134 BLDC电机控制方案以高集成度、高精度采样、硬件级保护机制和丰富的开发支持为核心优势，适用于对成本、性能、可靠性有较高要求的电机驱动应用。晶华微电子凭借在混合信号SoC领域的技术积累，为客户提供从芯片到系统的一站式解决方案，助力产品快速上市，提升市场竞争力。
