晶华微SD81F134 BLDC无刷直流电机控制方案

2026-04-09 18:13:23

方案海报

新品介绍

BLDC（无刷直流电机）凭借其高效率、低噪音、长寿命及易于控制等优势，广泛应用于电动工具、家用电器、工业驱动、个人护理产品等领域。杭州晶华微电子全新推出的SD81F134是一款集成高性能8051内核与丰富模拟外设的SoC芯片，特别适用于BLDC电机控制。本方案充分利用其内置增强型PWM、高精度ADC、可编程增益放大器（PGA）、运算放大器（OP）及模拟比较器（ACMP），提供一套高集成、低成本、高可靠性的电机驱动解决方案。

芯片核心特性

2.1 系统内核与存储

8位8051兼容内核、最高主频48MHz，支持1T/2T机器周期
32KB程序Flash，支持分区读写保护
6.5KB DATA FLASH，1KB DATA Flash，1KB + 256B SRAM
工作电压：2.1V – 5.5V
工作温度：-40℃ ~ +105℃

2.2 增强型PWM模块（EPWM）

6通道独立PWM输出
支持独立/互补/同步/成组模式
支持边沿对齐与中心对齐
内置死区延时控制，防止上下桥臂直通
支持硬件刹车功能，可由ACMP触发

2.3 高精度模拟前端

12位SAR ADC：
- 所有22个GPIO均可复用为ADC输入通道
- 参考电压可选（1.25V/2.0V/2.4V/3.0V/VDD）
- 支持硬件触发采样（PWM边沿/周期触发）
- ENOB高达11位（VREF ≥ 2.0V）
可编程增益放大器（PGA）：
- 增益可选：1/2/4/8/16/32/64/128
- 支持失调电压软件校准
- 输出可接ADC或ACMP
两路运算放大器（OP0/OP1）：
- 可配置为运放或比较器模式
- 支持内部1.25V基准输入
- 输出可接ADC或ACMP
两路模拟比较器（ACMP0/ACMP1）：
- 支持迟滞电压可调（10~60mV）
- 可触发PWM刹车，实现硬件过流保护
- 正端负端可灵活配置

2.4 时钟与电源管理

内置48MHz高频RC振荡器，校准后常温精度±1%
内置32kHz低频RC振荡器
支持外部晶体振荡器（8–16MHz / 32.768kHz）
低压复位（BOR）与低压检测（LVD）有多个电压可选
低功耗模式支持：空闲模式、休眠模式（最低6μA @3V）

2.5 通信与外设

2路UART（最高速率1Mbps）
1路I2C（最高速率400kbps）
1路SPI（最高速率6Mbps）
16个外设中断源、2个外部中断
多个定时器（Timer0~4、WDT、WUT等）
96位唯一芯片ID号（UID）

2.6 封装选项

SOP16、TSSOP20、SSOP24、QFN24
支持编带包装，适用于自动化生产

BLDC控制系统架构

3.1 硬件系统框图

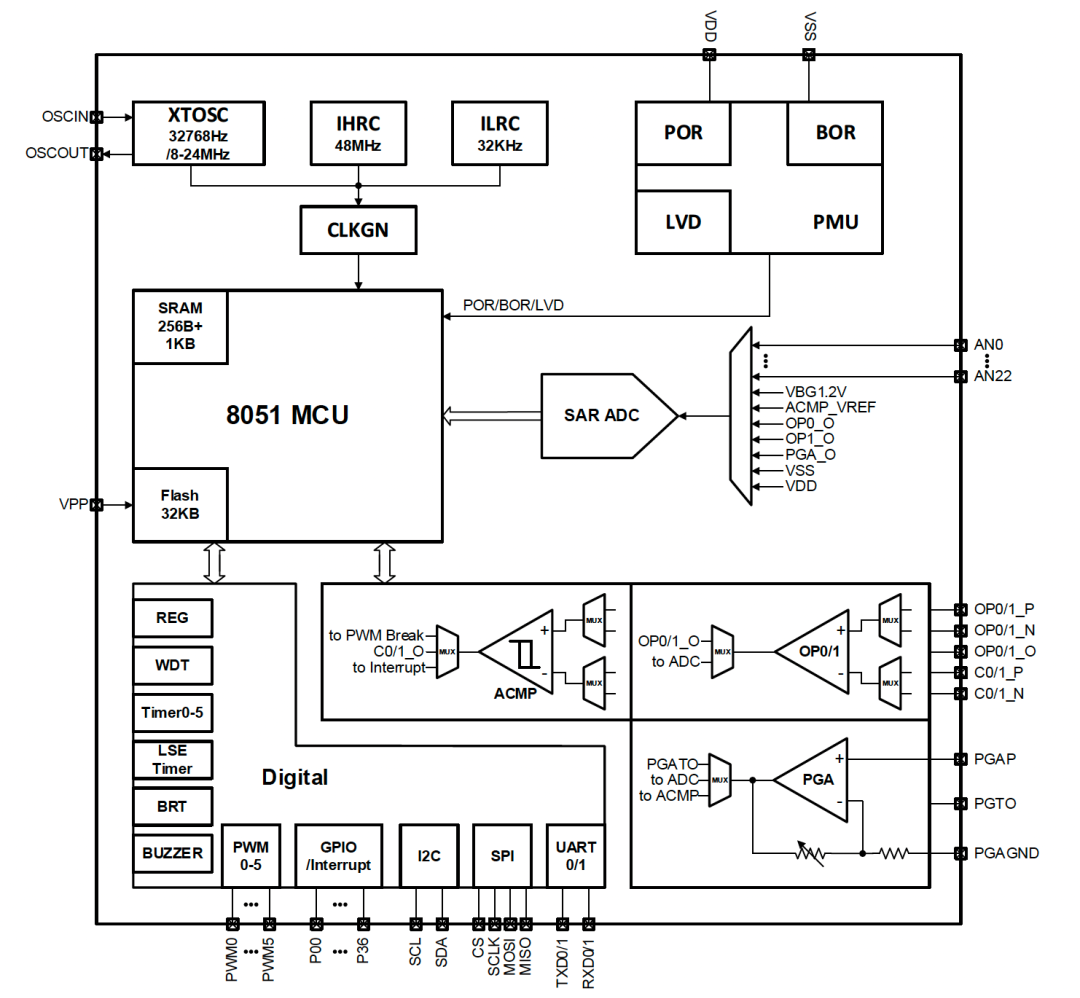

SD81F134 MCU功能框图

3.2 控制模式支持

无感方波控制（适用于低成本应用）
速度闭环与扭矩控制
硬件过流、过压、欠压保护

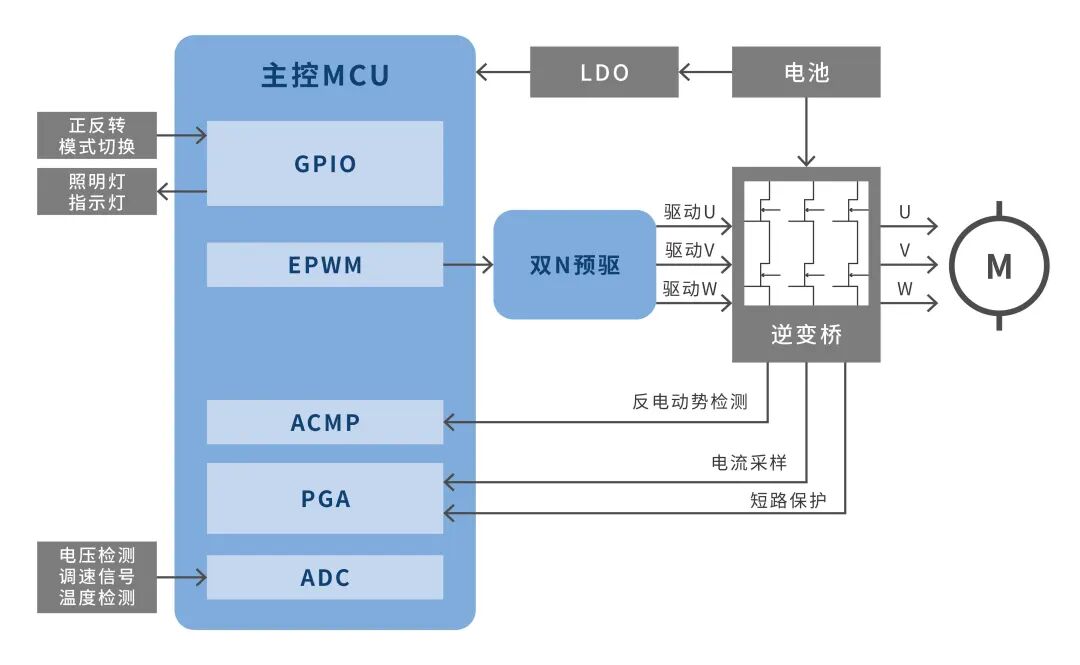

3.3 典型应用电路框图

电气特性与性能指标

4.1 工作条件

电源电压：2.1V – 5.5V
温度范围：-40℃ ~ +105℃
ESD防护：HBM Class 3A，CDM Class C2A

4.2 模拟性能摘要

ADC采样率最高300ksps（VREF = VDD/3.0V/2.4V）
PGA增益误差：±1%（Gain=1/2/4）
ACMP响应延时：≤100ns
OP带宽：5MHz（Rload=2K,Cload=10pF）

4.3 功耗表现

正常模式工作电流：4.5mA @48MHz, 5V
休眠模式电流：6μA @3V
支持定时唤醒（WUT），适用于电池供电场景

软件开发与工具链

5.1 开发环境

支持Keil C51 IDE
提供完整的电机控制库函数
提供无感控制算法示例代码

5.2 调试与烧录工具

SDIC Writer：支持在线/离线烧录
SDLINK调试器：支持Keil仿真调试

5.3 技术支持与资料

提供原理图、PCB布局参考、源代码
可提供定制化算法与方案优化

总结

SD81F134 BLDC电机控制方案以高集成度、高精度采样、硬件级保护机制和丰富的开发支持为核心优势，适用于对成本、性能、可靠性有较高要求的电机驱动应用。
