本文分享一款基于Boost PFC和QR反激架构的100W笔记本电脑适配器解决方案。该方案由IP2015、IP2075_36D、IP2028、IP2723TH四芯片套片组成。
IP2015为多模兼容的PFC控制器,能兼容Buck PFC和Boost PFC两种拓扑应用,用于Buck PFC时,IP2015低压输入工作于单周期CCM工作模式,高压输入工作于COT模式;用于Boost PFC时,IP2015全电压输入工作于COT模式。本文档参考设计中,IP2015能够根据输入高/低压实现输出电压的自动调整,在输入低压制式(90-132VAC)下,输出电压稳定在310V左右,在输入高压制式(176-264VAC)下,输出电压稳定在390V左右,已实现整个系统效率的最优化。

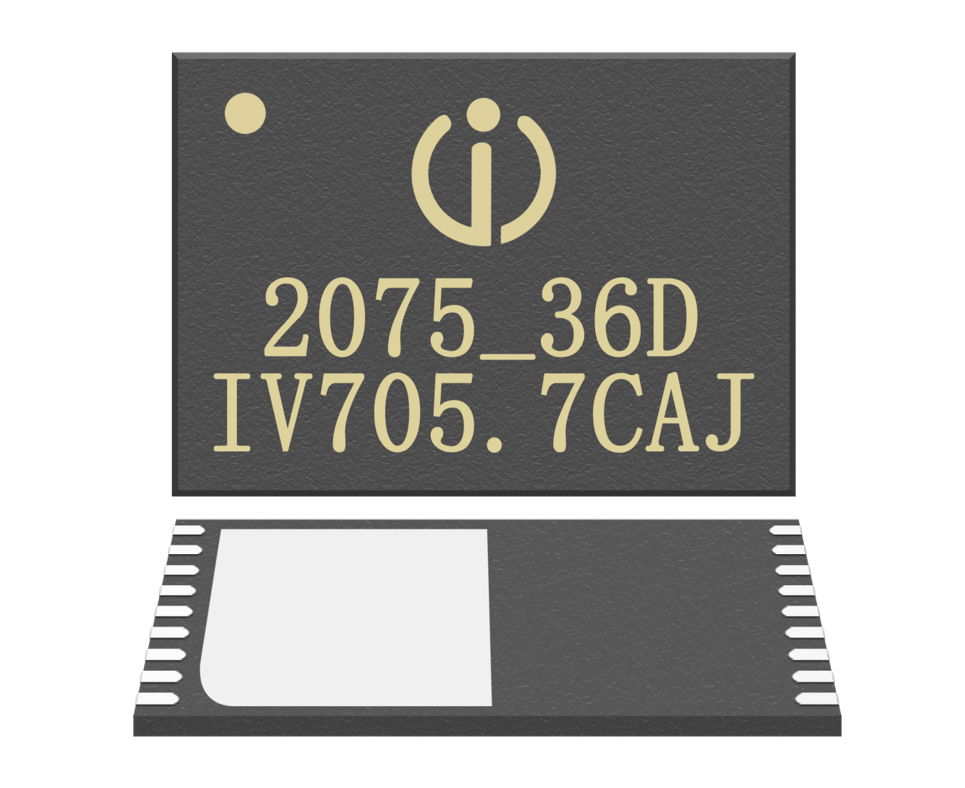

IP2075系列为内置700V增强型GaN HEMT的多模态反激式转换器,其中IP2075_36D为DFN6*8封装,内置350mOhm max GaN HEMT,搭配升压PFC的应用下,可以满足高达140W输出功率的应用。
IP2028为120V耐压的,具备伏秒积防误开的同步整流控制器,可以用于CCM/DCM/QR/ZVS/ACF/AHB等多种类别的反激式原边控制拓扑。
IP2723TH为单次可烧录的,支持多种快充协议的控制器。
低压CCM高压COT混合工作模式
全数字控制模式,集成PID环路补偿
支持输出电压动态跟随输入电压
内置高压启动、X电容放电功能;
兼容Si MOSFET/GaN HEMT驱动
完善的保护功能
内置700V/350mR GaN HEMT
VDD工作电压高至75V
可选配的驱动开通/关断速度
内置高压启动、X电容放电功能
完善的保护功能
检测管脚支持120V电压
兼容CCM/QR/ZVS/ACF/AHB,多种原边工作模式
支持High/Low Side工作模式
支持高压取电功能
上电Gate钳位功能
支持QC全系列快充协议
支持MTK、AFC、SCP等多种快充协议
支持UFCS快充协议
支持PD协议
完善的保护功能
规格:
输入电压:90Vac-264Vac
输出规格:5V3A,9V3A,15V3A,20V5A
待机功耗:< 150mW

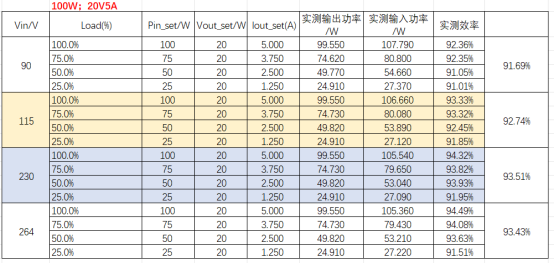

平均效率:满足CoC_V5_Tier2能效要求
输出电压纹波:< 200mV
快充协议:IP2723T支持PD2.0/PD3.0/PPS/QC2.0/QC3.0/AFC/SCP/
FCP/PE+ 1.1&2.0/Apple 2.4A,/Samsung 2.0A/BC1.2
实物图:
PCBA尺寸:54mm(L)*55mm(W)*23.5mm(H)
原理图:

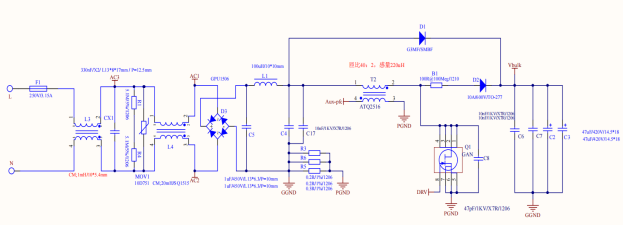

PFC功率部分如下:

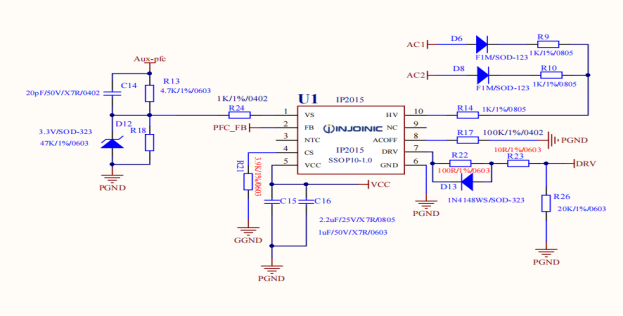

PFC控制部分如下:

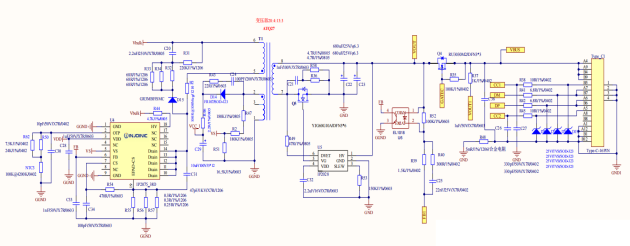

DC功率部分如下:

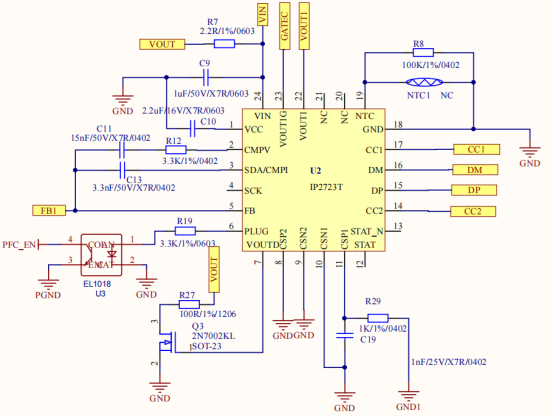

协议控制部分如下:

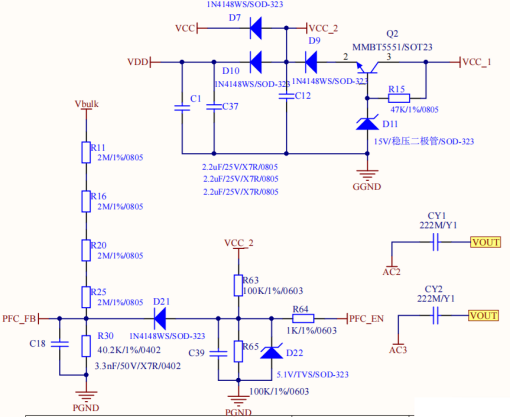

PFC控制与VCC供电部分如下:

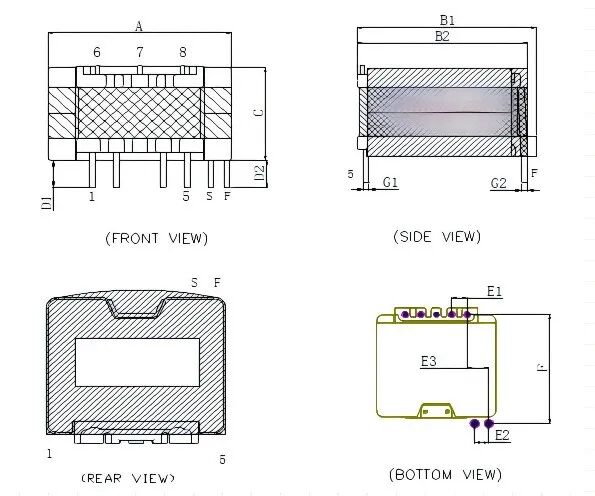

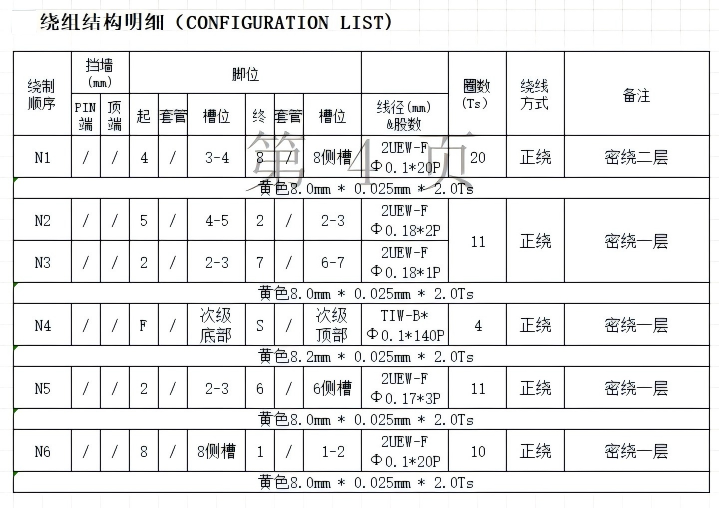

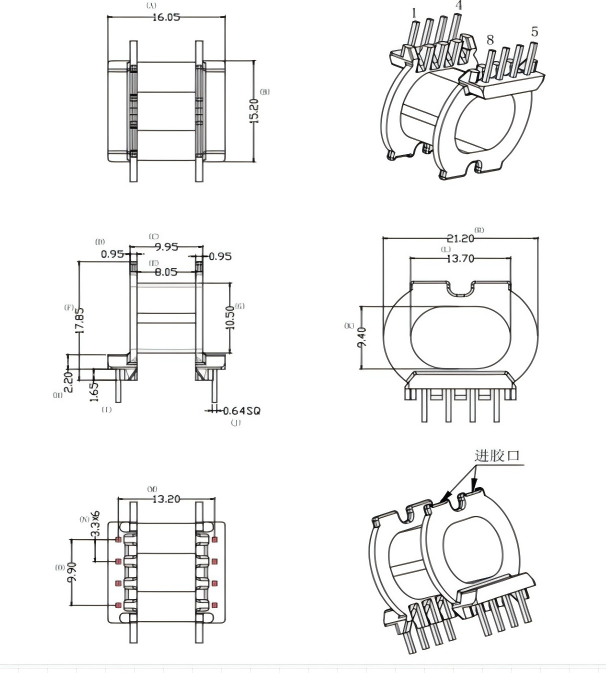

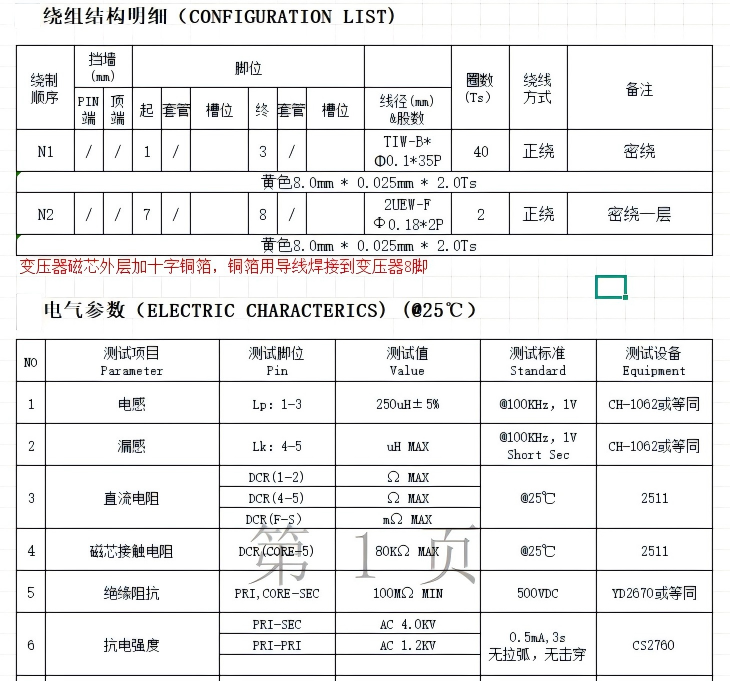

ATQ2516:
空载待机功耗
输入电流

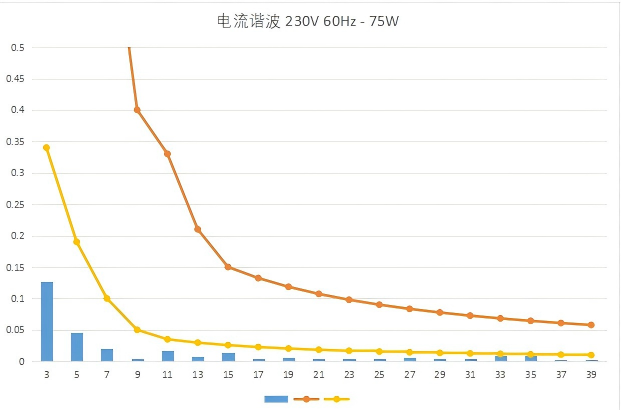

输入谐波

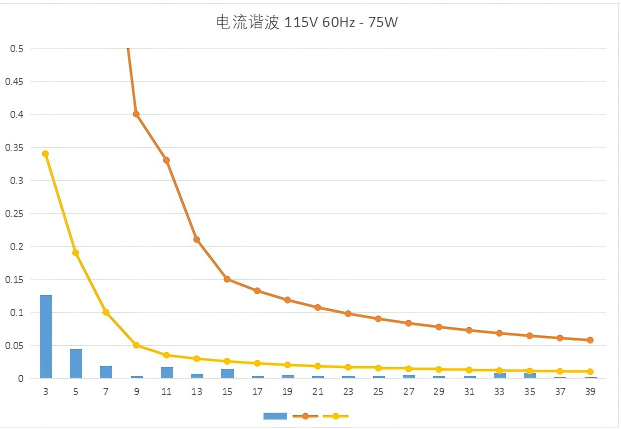

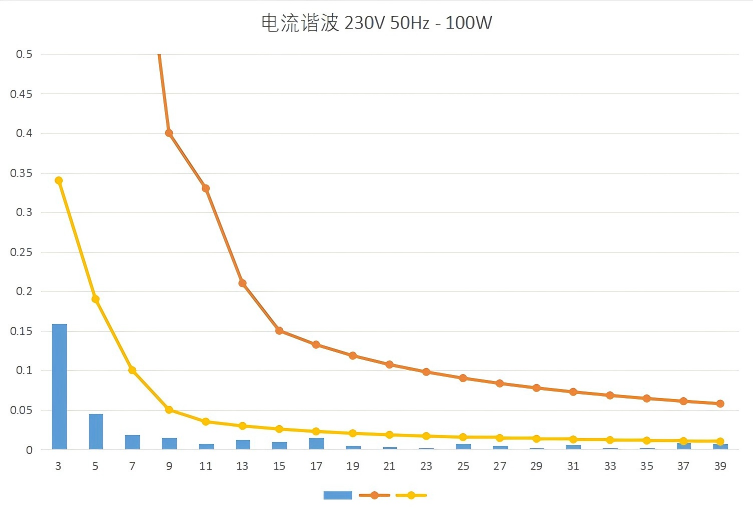

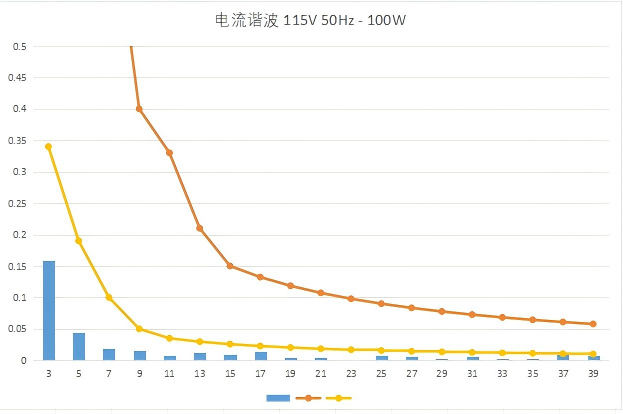

实测输入电流谐波如下图,输入功率大于75W以上场景下,输入电流各次谐波均满足Class-D标准的谐波电流要求且有较大裕量。
掉电保持
测试最恶劣条件:输入90V/50Hz,45度相角下电。
测试条件:输入90V/60Hz,输出20V5A
测试结果:满载掉电保持时间为46ms,半载下PFC不工作,掉电保持为19ms
输出电压纹波
测试条件:输入90V/60Hz,输出20V5A
测试结果:Vp-p=94mV
测试条件:输入115V/60Hz,输出20V5A
测试结果:Vp-p=100mV
测试条件:输入230V/50Hz,输出20V5A
测试结果:Vp-p=94mV

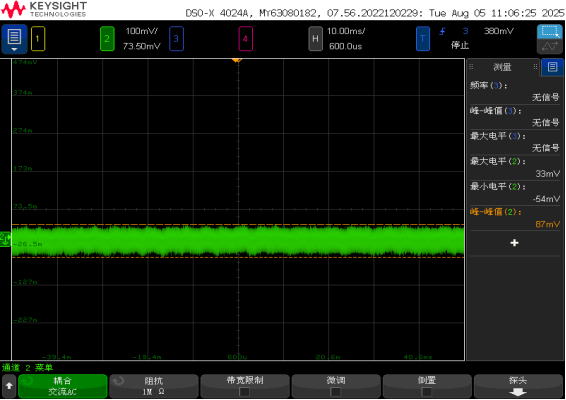

测试条件:输入230V/50Hz,输出20V5A
测试结果:Vp-p=87mV

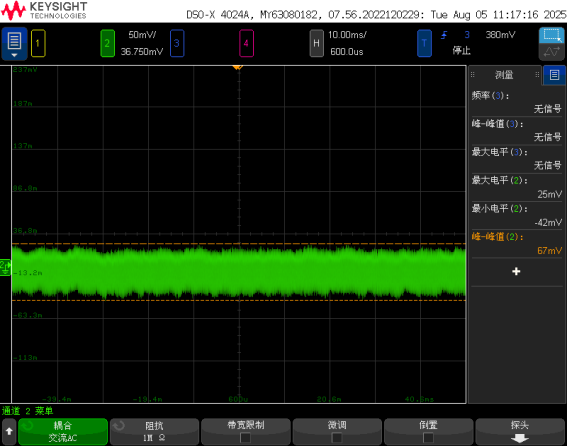

测试条件:输入90V/60Hz,输出5V3A
测试结果:Vp-p=67mV
测试条件:输入115V/60Hz,输出5V3A
测试结果:Vp-p=64mV

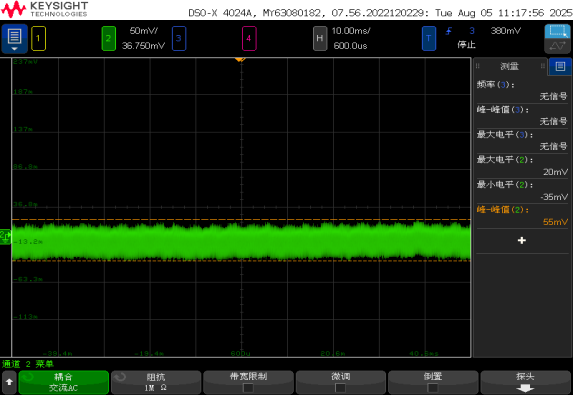

测试条件:输入230V/50Hz,输出5V3A
测试结果:Vp-p=55mV

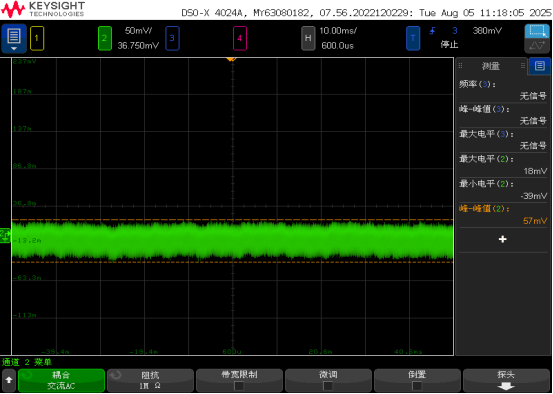

测试条件:输入264V/50Hz,输出5V3A
测试结果:Vp-p=57mV
功率MOS应力
测试条件:Vin=264Vac,Vout=20V 5A

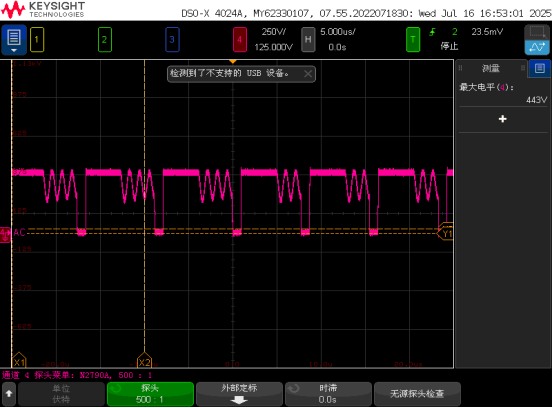

测试结果:PFC的GANHEMT电压应力443V,小于700V上限,降额约63%

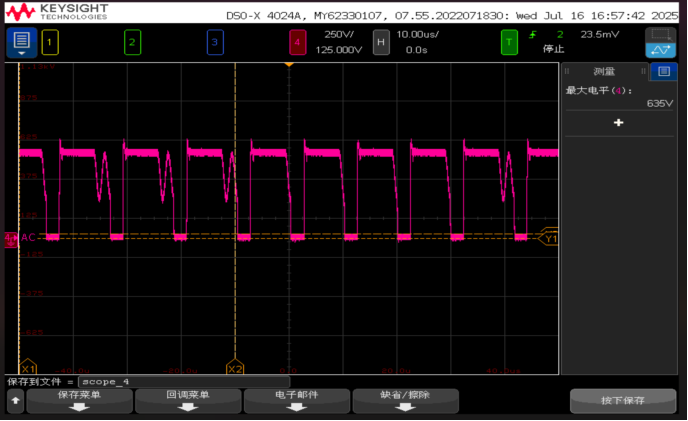

测试条件:Vin=264Vac,Vout=20V 5A
测试结果:反激原边MOS的Vds电压应力635V,小于700V上限,降额约90.7%。

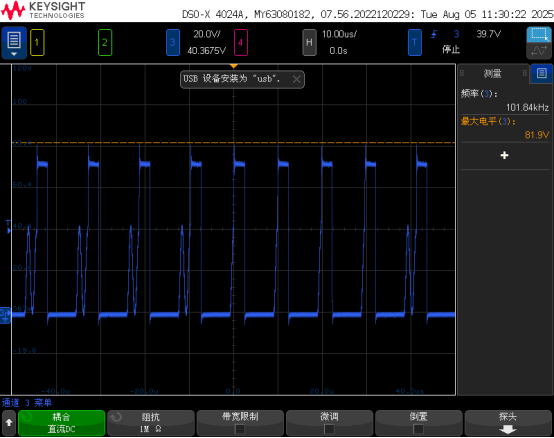

测试条件:Vin=264Vac,Vout=20V 5A
测试结果:反激副边SR MOS的Vds电压应力81.9V,小于100V上限,降额约81.9%。

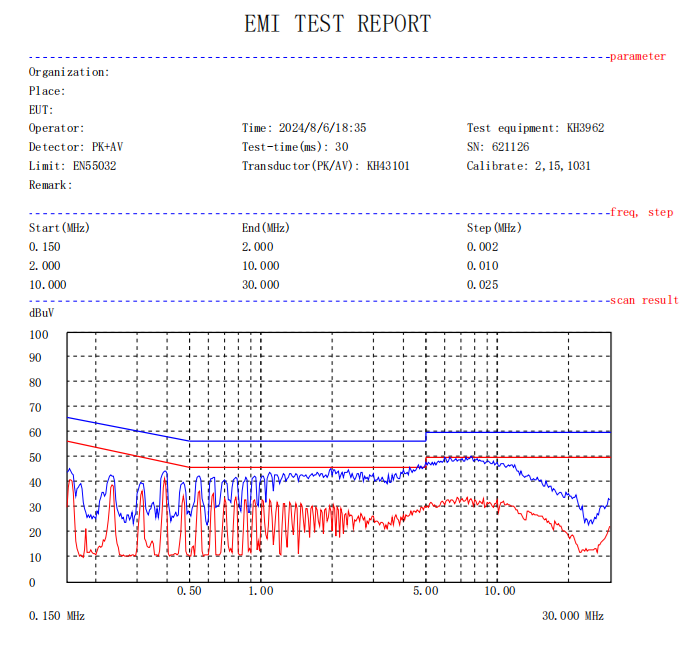

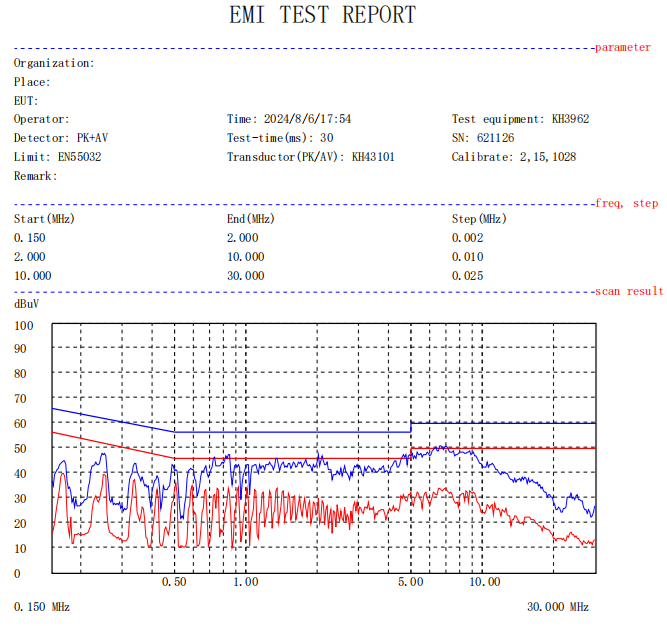

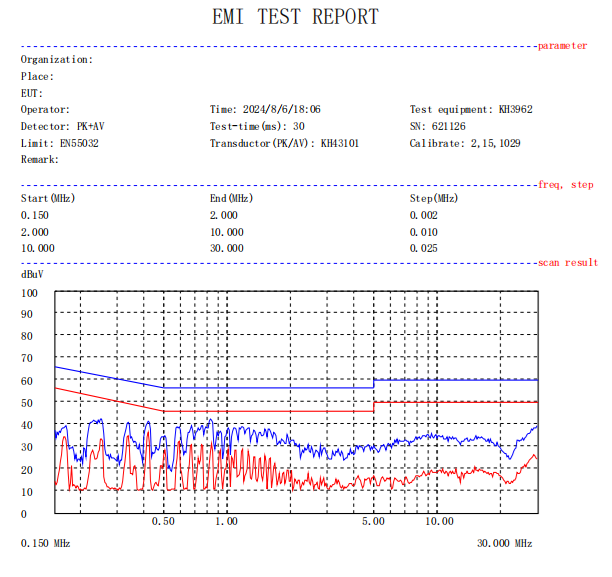

EMI传导测试

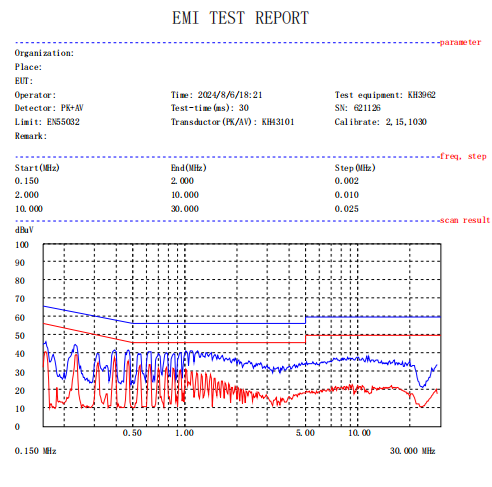

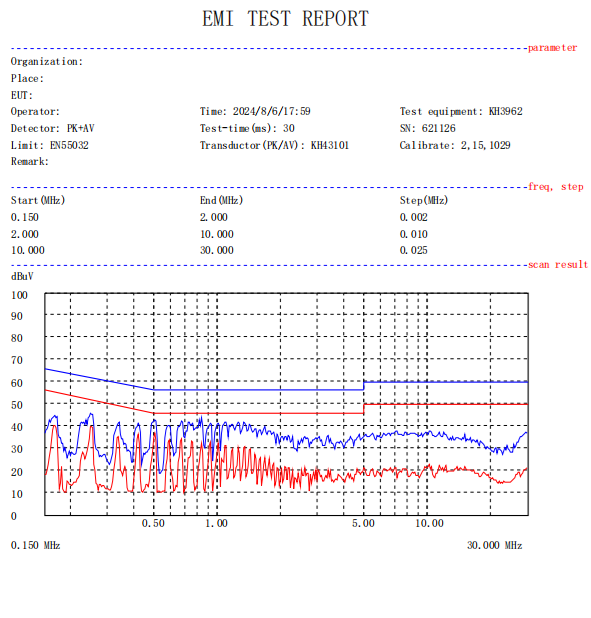

Vin=230Vac/50Hz,20V5A

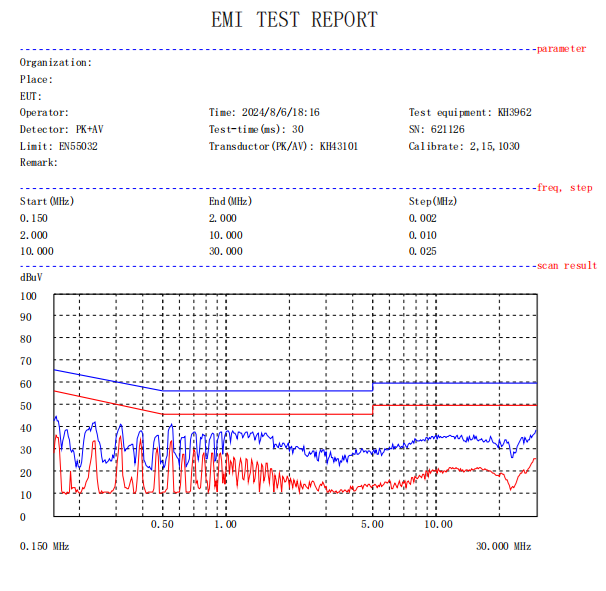

Vin=230Vac/50Hz,20V5A

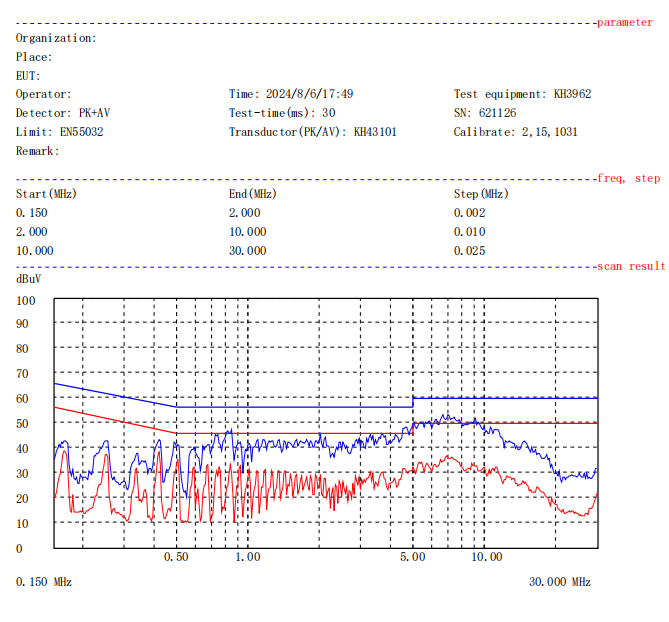

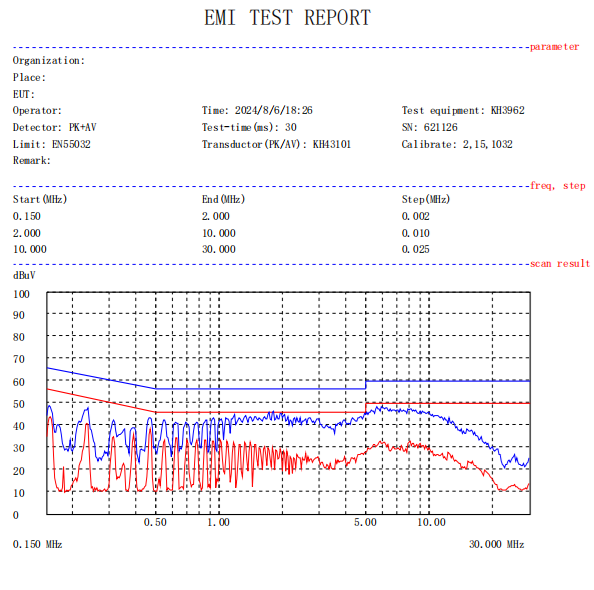

Vin=115Vac/60Hz,20V5A
Vin=115Vac/60Hz,20V5A

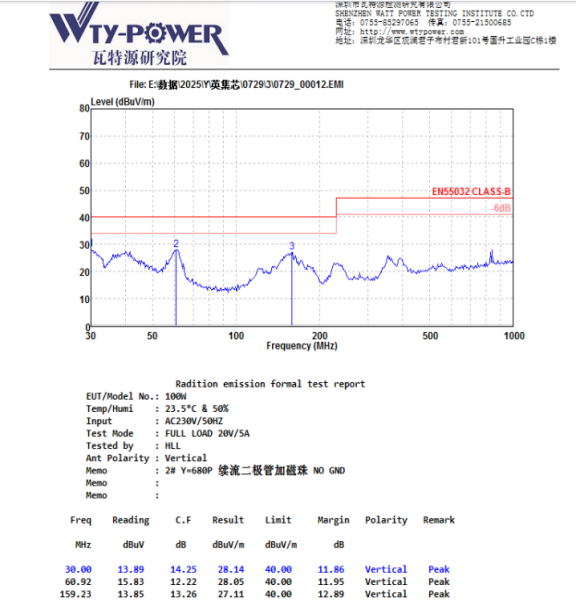

EMI辐射测试

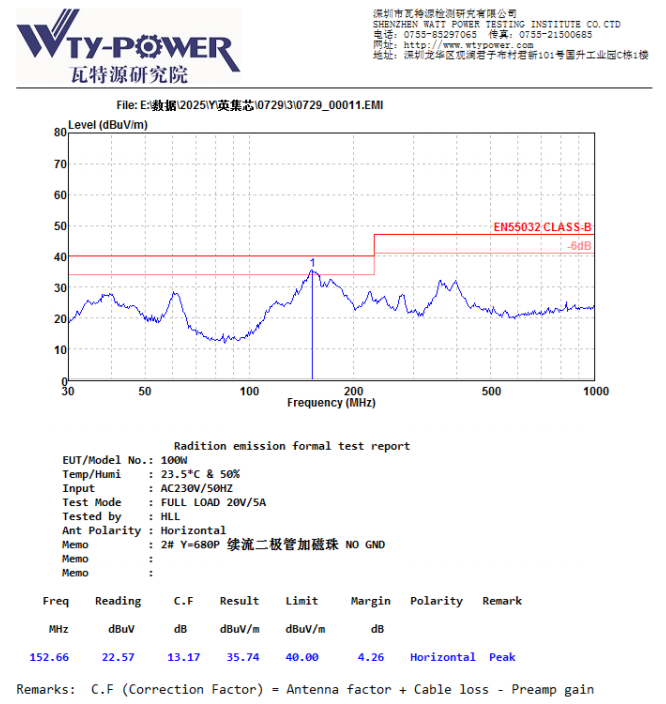

Vin=230Vac/50Hz,20V5A,负载不接地

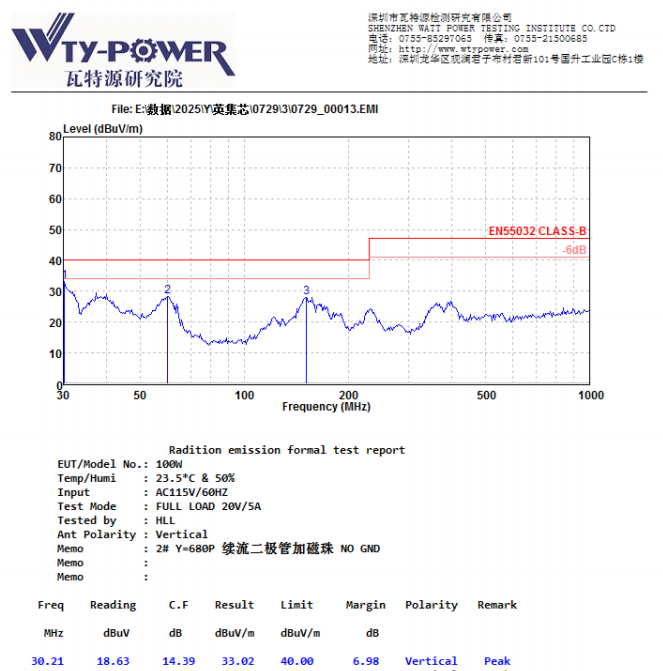

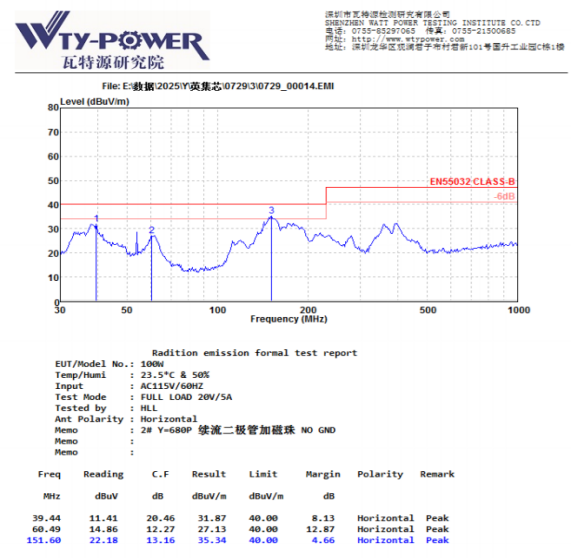

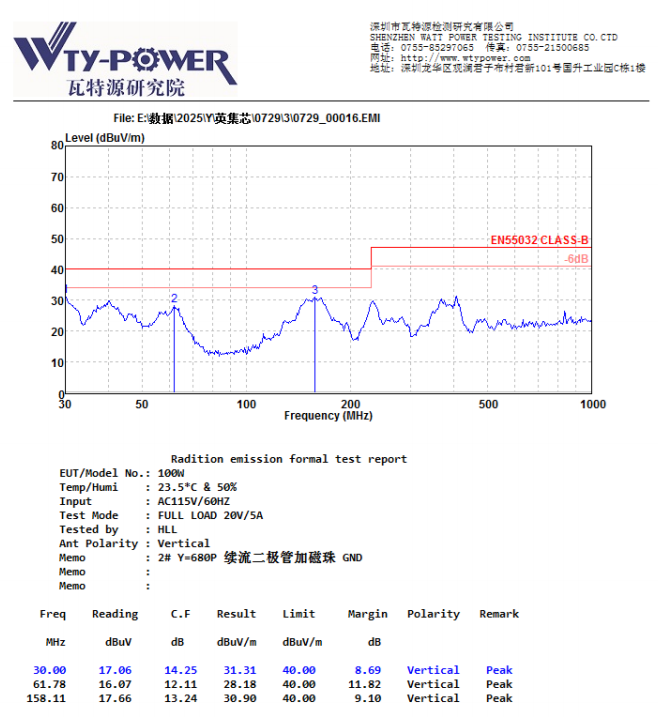

Vin=115Vac/60Hz,20V5A,负载不接地

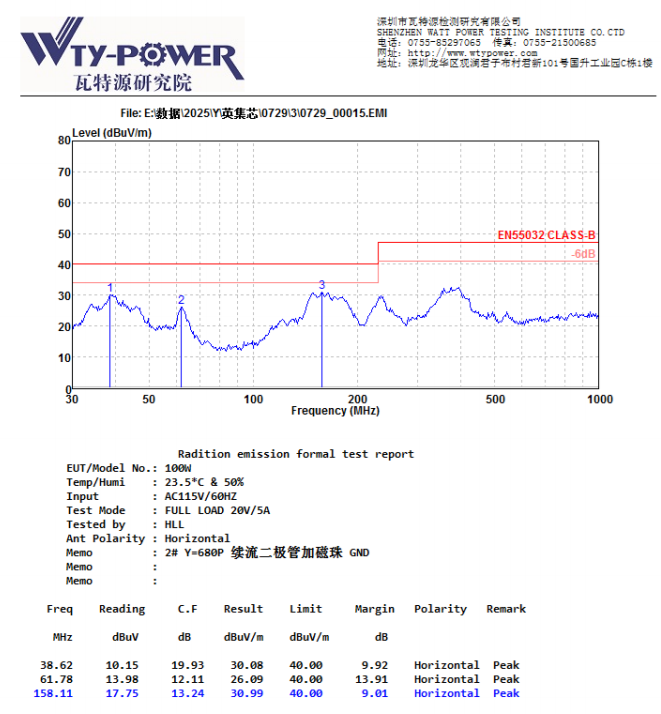

Vin=115Vac/60Hz,20V5A,负载接地

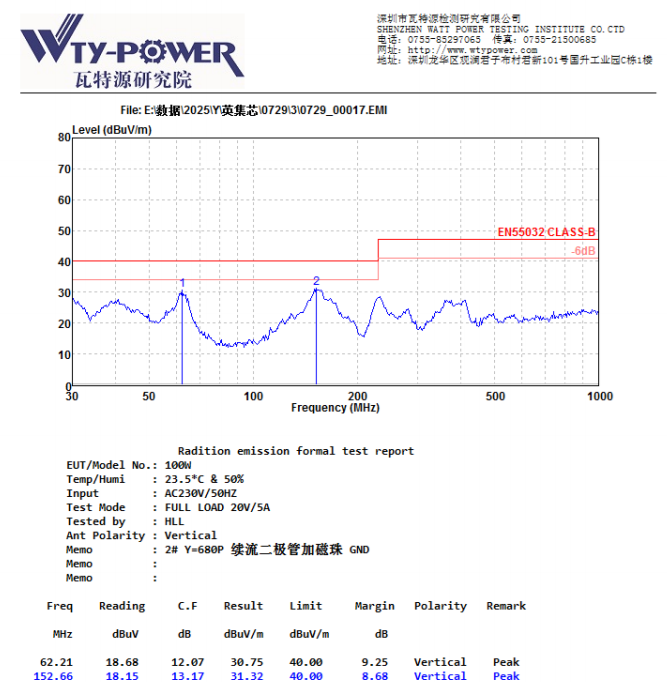

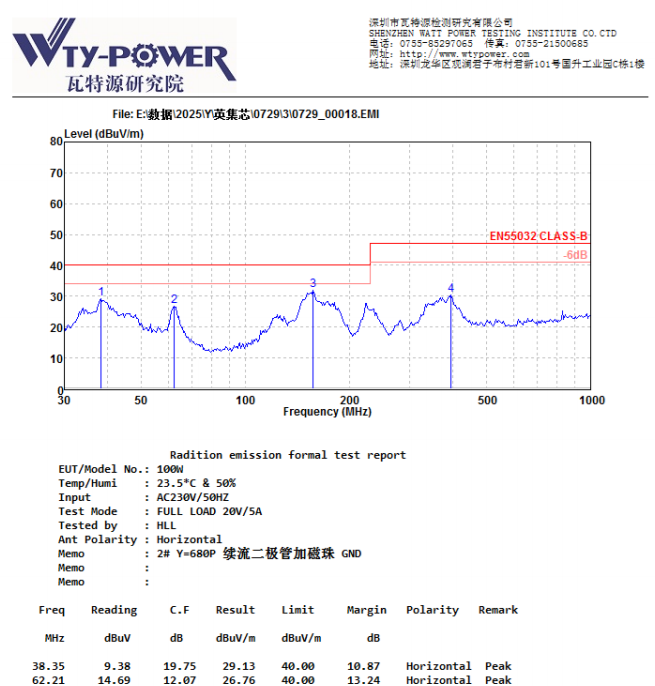

Vin=230Vac/50Hz,20V5A,负载接地
