长晶科技光伏储能/逆变器/充电模块应用方案
方案海报
—产品介绍—

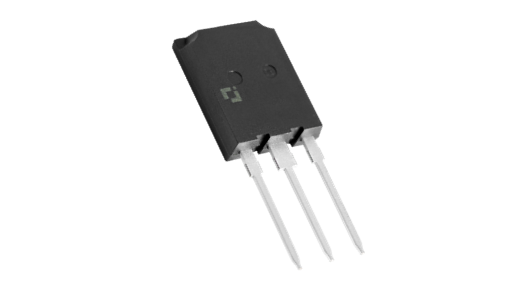

长晶科技推出了FST3.0（对标国际Gen7.0） 650V和1200V系列的三款IGBT单管，主要用于光伏储能等应用。
CGR120N65F3SAD
CGR160N65F3KAD
CGR140N120F3KAD
—产品参数—
新品特点
1. 使用最新的微沟槽栅(1.6μm Pitch)+场终止技术，提高载流子密度；
2. 芯片元胞/功率密度增大，经济性更好；
3. 针对光储类应用优化了通态损耗和开关损耗，同时又保证产品的鲁棒特性。

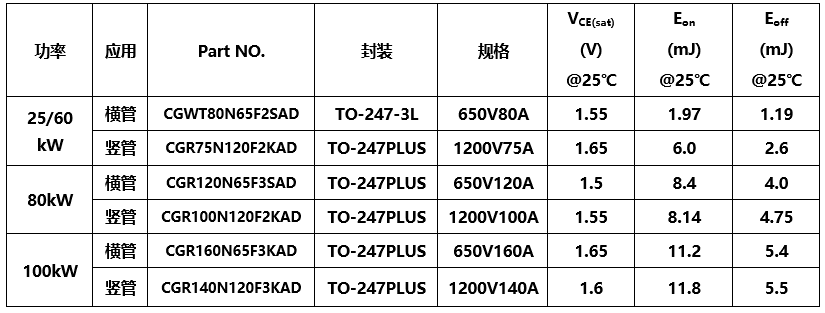

以1200V、140A产品为例，参数对比主流竞品参数如下：
—应用方案—
1.产品经过全面测试，确保能够面对光伏系统的恶劣运行环境
2.领先的功率密度水平，保证最少的能量损失
3. 适应多个逆变器类型，提供丰富的太阳能系统解决方案
在此按照应用方案不同推荐如下

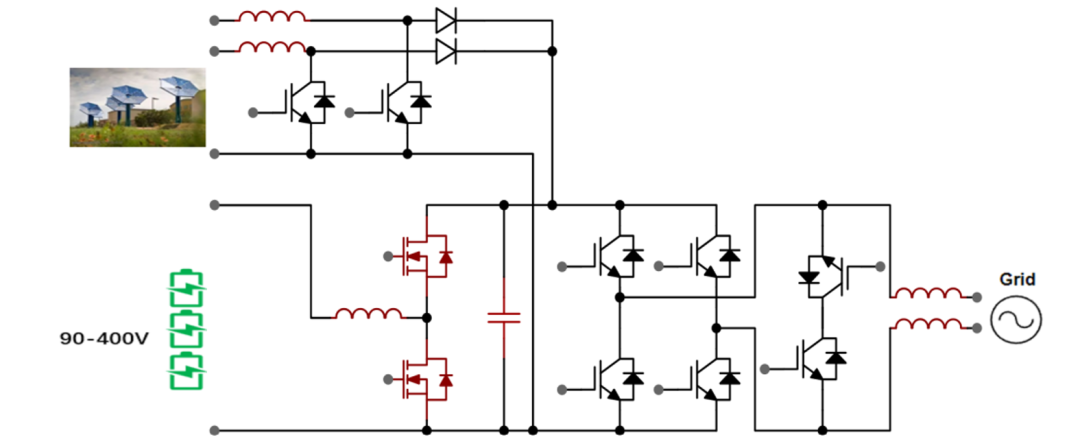

单向储能逆变器
IGBT
FRD

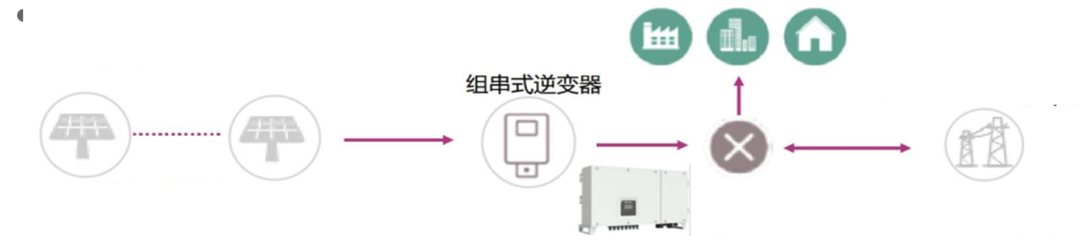

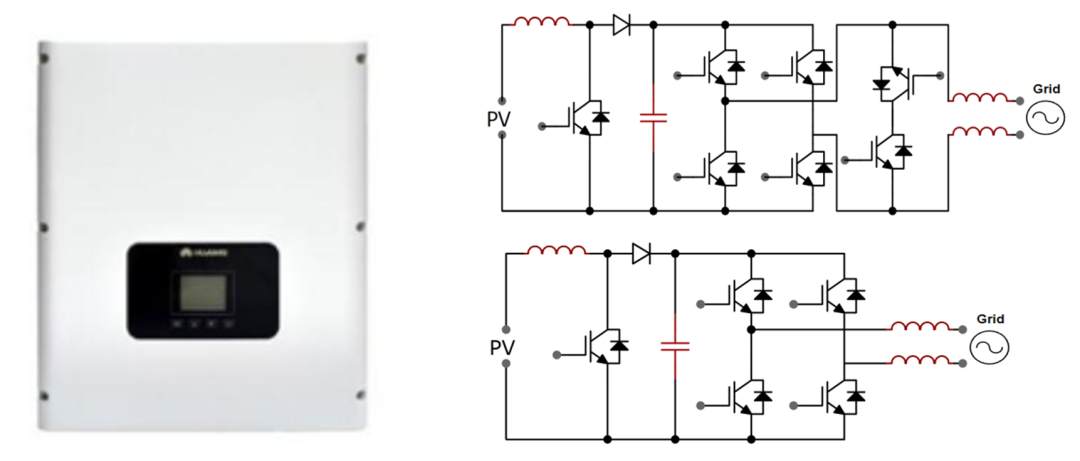

组串式光伏逆变器
IGBT

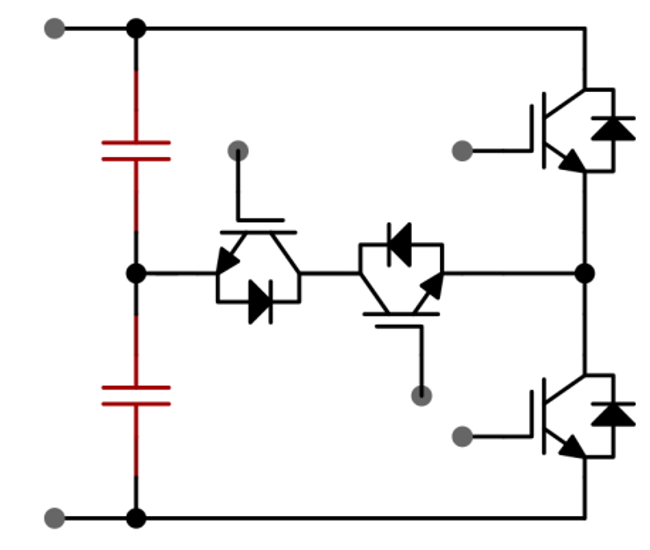

DC-AC Inverter
IGBT
FRD

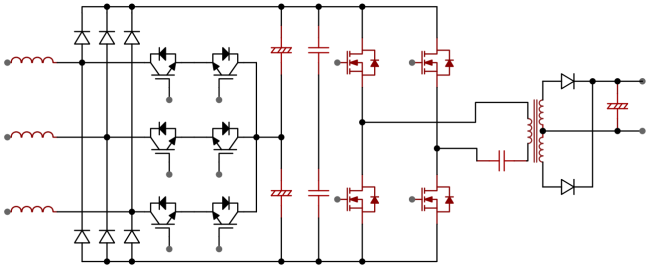

30/40kW充电模块
针对充电桩市场应用长晶产品优势在于：
1.优化VCE(sat)，降低导通损耗和温升，兼顾优秀的运行可靠性
2.优化体二极管反向恢复损耗
3. 成熟的充电桩解决方案，国内优秀厂商的成功案例
30/40kW充电模块应用中推荐如下
IGBT
FRD
SiC MOS
