晶丰明源48V服务器风扇与水泵解决方案
方案海报

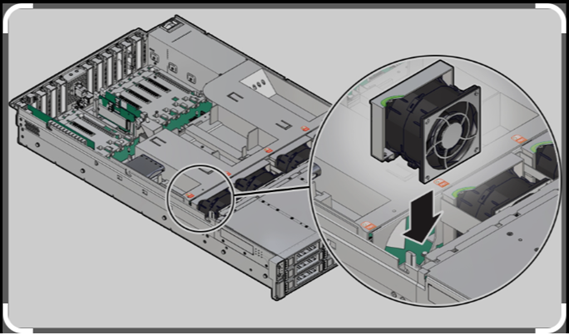

48V AI服务器风扇解决方案
48V AI服务器风扇解决方案

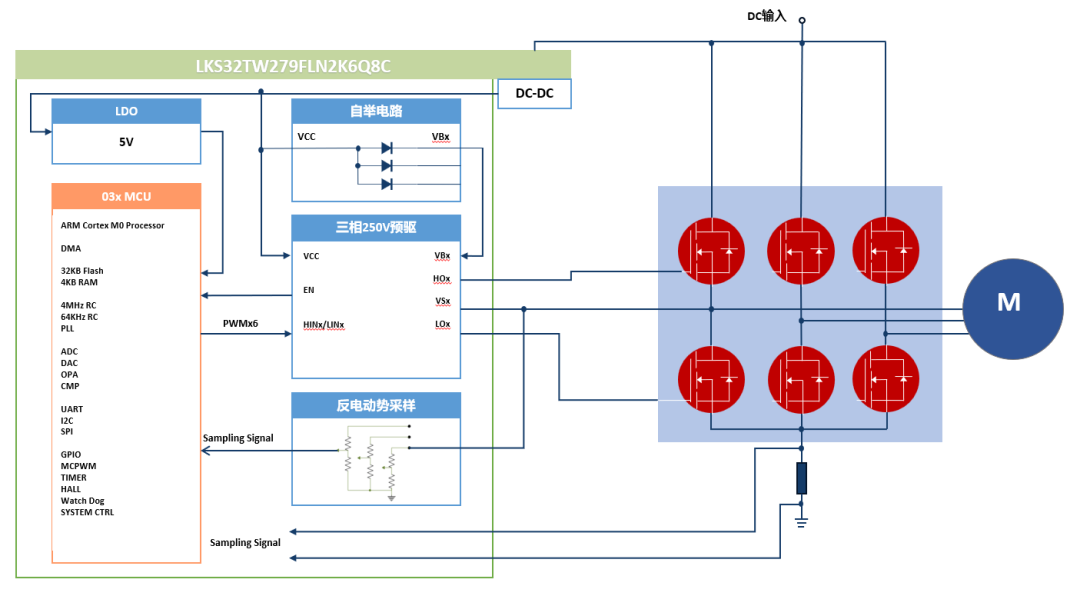

基于LKS32TW279FLN2K6Q8C MCU
高度集成设计
操作电压：支持24V/48V/54V/72V（最大80V） 内部集成100V Buck DC-DC (频率可调整) ，200V 6N预驱，反电动势采样电路以及5V LDO (QFN32 4*4)
灵活控制与保护
调速方式：支持PWM/VSP 控制方式：支持恒速动控制/恒功率控制/恒电流控制 保护功能：限电流保护，过电流保护，堵转保护 特殊功能：顺逆风起转，Smart Fan Function，FG虚拟转速
强大驱动能力

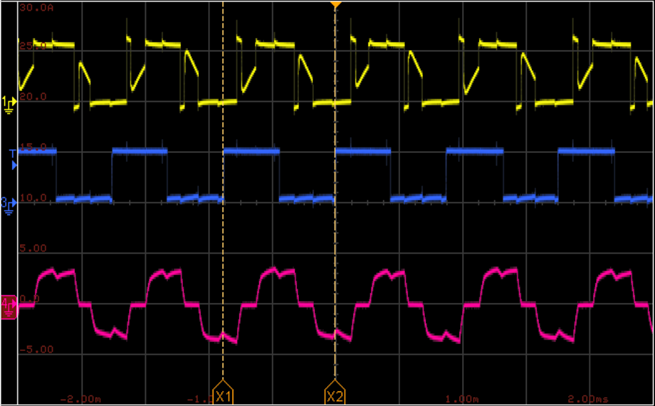

三相无感120度方波驱动/三相单Hall 120度驱动
三相无感150度方波驱动

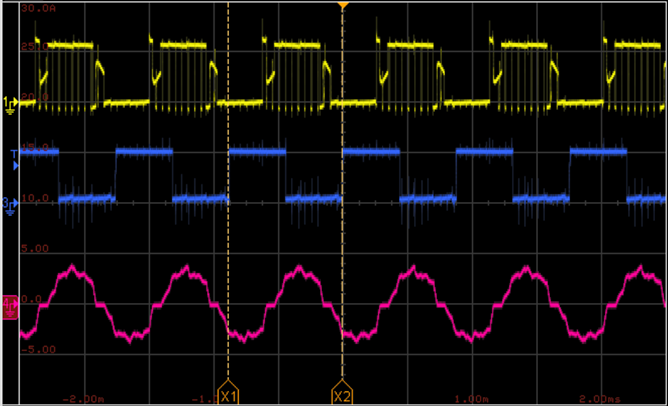

三相无感FOC驱动/三相单Hall类弦波驱动

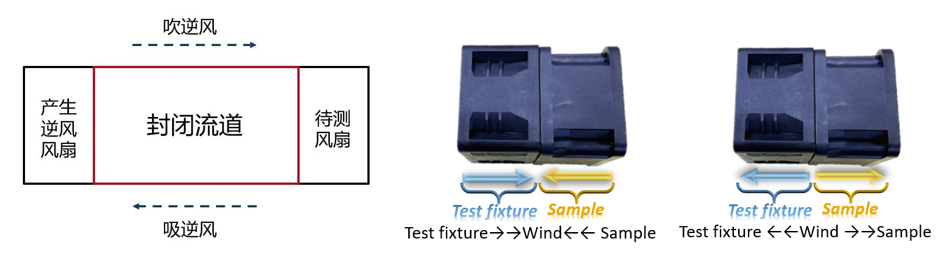

突破性技术：逆风起转

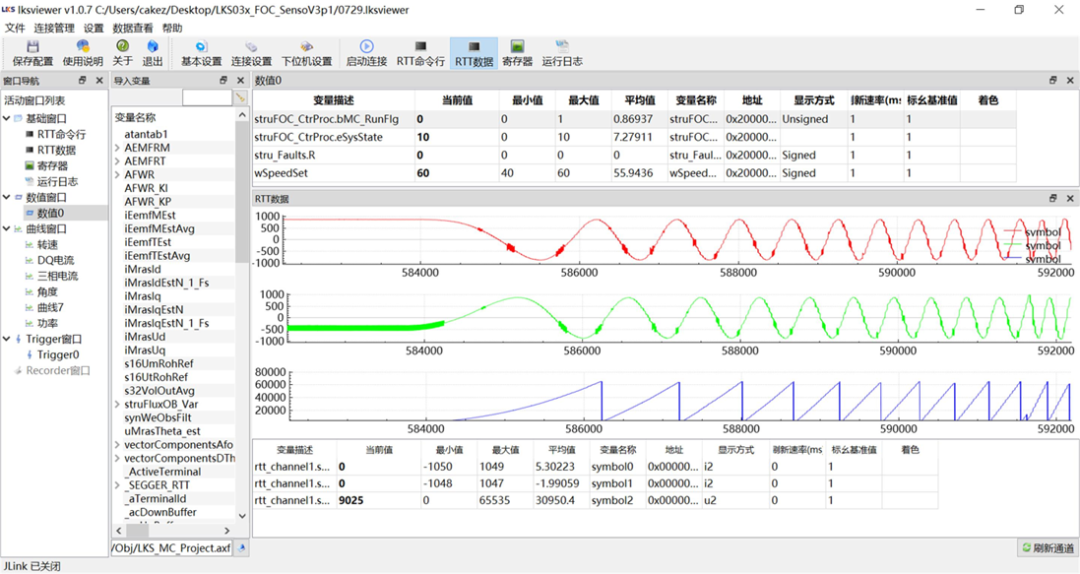

专业图形化调试工具：LKS Scope
公司自主研发的LKS Scope调试工具，可实现控制参数、变量和波形的实时监控，支持高低速数据采集同步进行、曲线与数据同步滚动、百万级数据轻松追溯等，简化调试过程，大幅提高开发效率。
特殊功能硬件电路

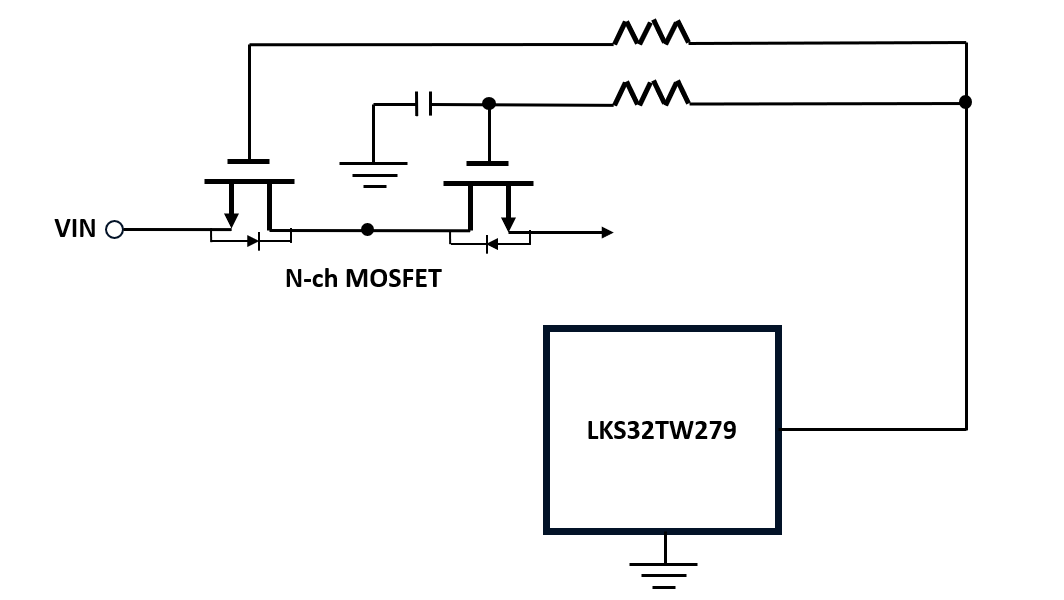

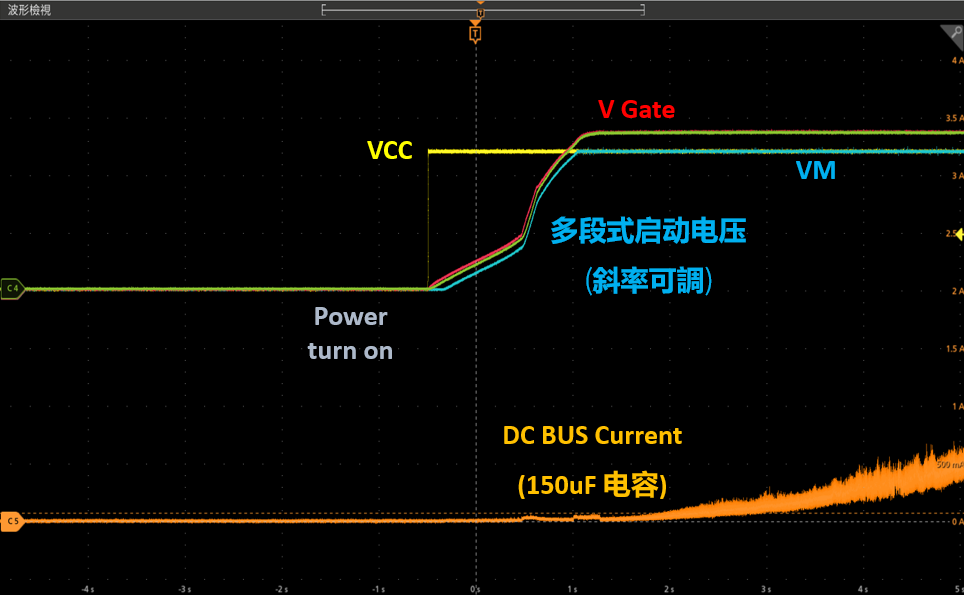

正电源端N-ch MOSFET驱动
传统电机驱动电路中，通常采用二极管作为逆向保护元件。但在大电流应用中，二极管耐电流能力有限，往往需要多颗并联使用，不仅占用PCB空间，而且高压大电流的二极管有较高的导通压降，还会导致显著的无功功率损耗，降低系统能效。
为解决这一痛点，基于LKS32TW279FLN2K6Q8C的内部功能，创新设计出一套升压电路，用以驱动电源端的两颗N-ch MOSFET。该方案无需使用特殊的IC，即可实现逆向保护、抑制反灌电流并支持热插拔等多种功能，全面满足高效率、高集成度与高可靠性的综合需求。

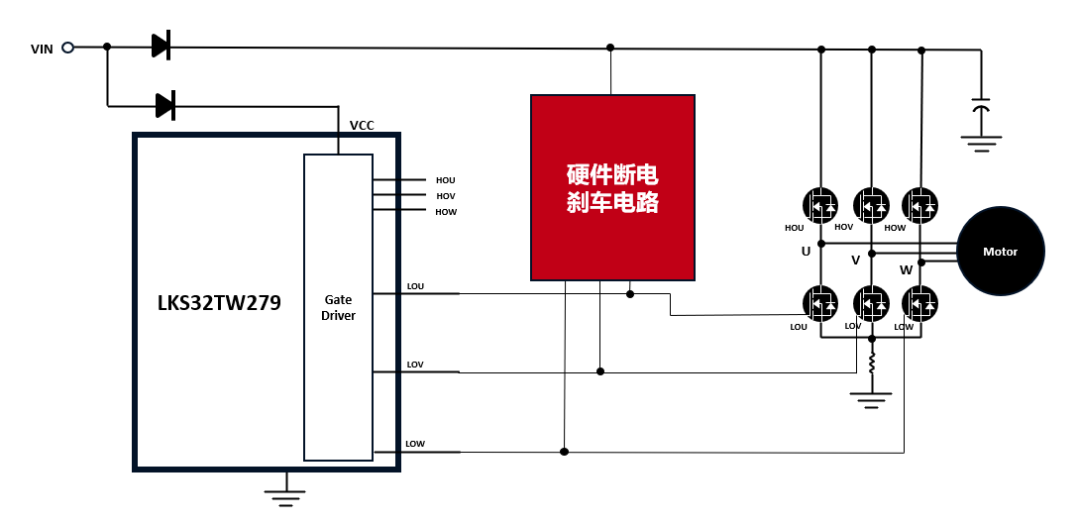

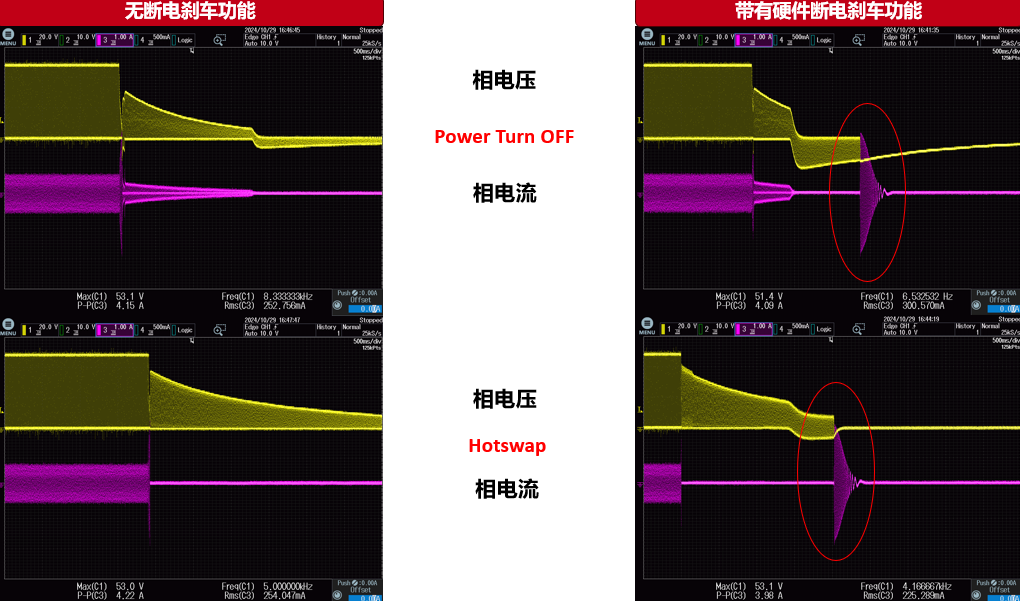

Power Off 硬件刹车电路
当Power off 或风扇拔开时，利用电机还在运转的发电能量，将下桥的MOSFET 打开，使得电机三相线圈短路，达到刹车的功能，瞬间降低转速。
总结
