上海贝岭套片方案：485隔离传输 “经济 + 稳定” 双需求的技术应答

引言 /INTRODUCTION

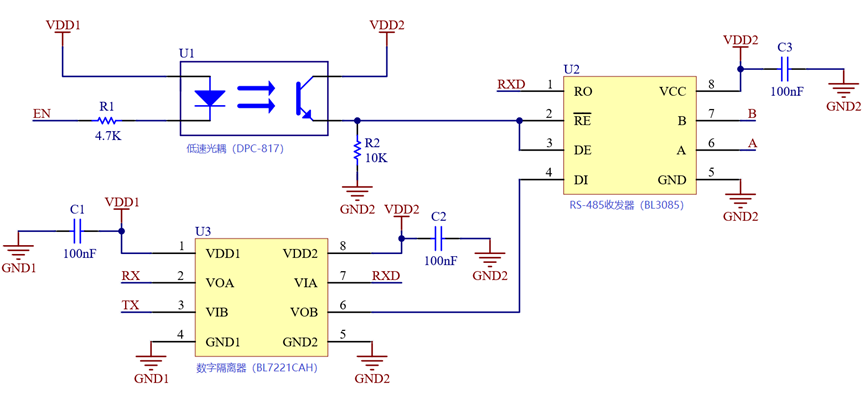

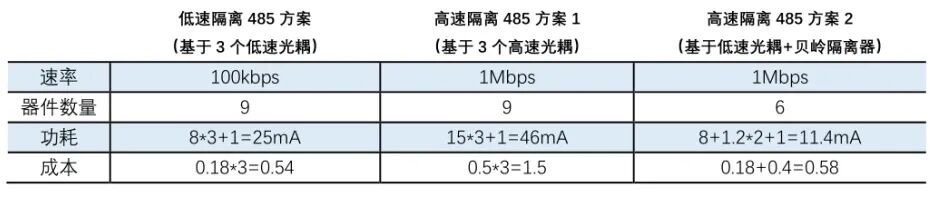

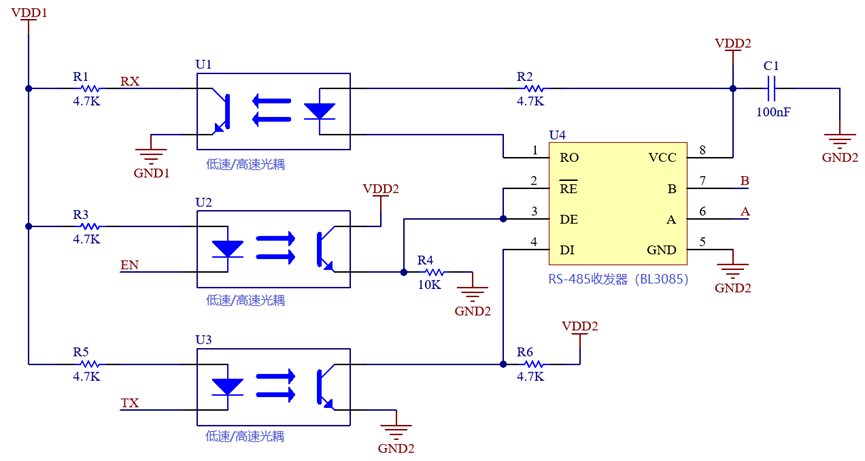

当RS-485的速度达到115200bps以上时，使用传统的低速光耦817等方案会面临传输不稳定等不良现象，改用高速光耦或数字隔离器又面临成本增加，如选择贝岭BL7221CAH数字隔离器+ 贝岭DPC-817光耦+贝岭BL3085套片方案则可以在几乎不增加成本的前提下轻松将速率提升至500kbps以上。相较于传统光耦方案，此种混合方案，在几乎不增加成本的前提下即提升了传输速率，降低系统复杂度，又可降低整体功耗；可应用于白色家电、仪表等设备中的RS-485隔离。

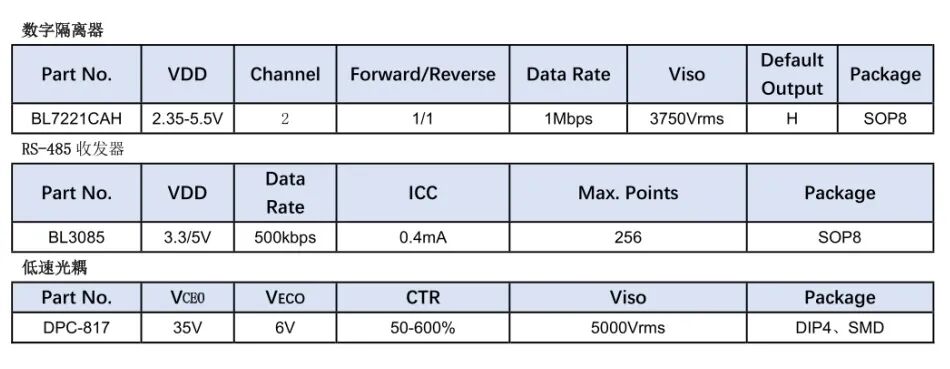

选型表：

•  采用双电容隔离栅串联技术

•  传输速率1Mbps

•  低功耗1.2mA/1Mbps/CH

•  VISO电压达3750 VRMS（SOP8），最大工作隔离电压VIOWM高达565VDC

•  抗浪涌能力超7kV，±120kV/μs CMTI

•  ESD HBM模式超6000V

•  内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端高电平

•  工作温度：-40℃-125℃

• +3.3V或+5V工作电压

•  内置失效保护电路

•  总线允许挂接多达256个收发器

•  I/O引脚ESD保护：±15kV IEC 61000-4-2，接触放电

•  SOP8封装

•  最大传输速率：

  500kbps（5V供电时）

  250kbps（3.3V供电时）

• 电流转换比(CTR)范围：50~600% at IF =5mA, VCE =5V

• VISO电压达5000 VRMS

• 工作温度高至+110℃

• 无铅且符合 RoHS 标准

• 通过 UL 认证（编号：E343249）
