中微半导高性价比高速风筒公模方案
方案海报
随着消费者对干发效率与使用体验要求的提升，高速风筒市场持续增长，其核心在于通过10万转以上的直流无刷电机提供爆发性风量。传统方案常因系统复杂、开发周期长、综合成本高而制约客户产品快速落地。
中微半导体（深圳）股份有限公司（以下简称：中微半导 股票代码：688380）针对这一痛点，推出基于电机控制MCU CMS32M6310及驱动芯片CMS6D220开发的11万转高性价比高速风筒整体解决方案，该方案以高性能、高可靠、低成本为核心优势，精准匹配公模市场对“高转速、小体积、低成本、快上市”的核心需求，帮助客户在保障产品性能与可靠性的前提下，大幅缩短研发周期，增强终端价格竞争力。
核心优势
- 高效开发
提供从芯片、FOC算法到PCB图纸的全套软硬件资料“交钥匙”方案，客户无需深厚的电机控制技术积累，即可快速完成原型机开发，研发周期缩短50%以上。
- 成本竞争力
提供芯片级高性价比解决方案，同时通过母线电容容值降低50%为客户实现显著的综合成本优势。
- 平稳顺滑

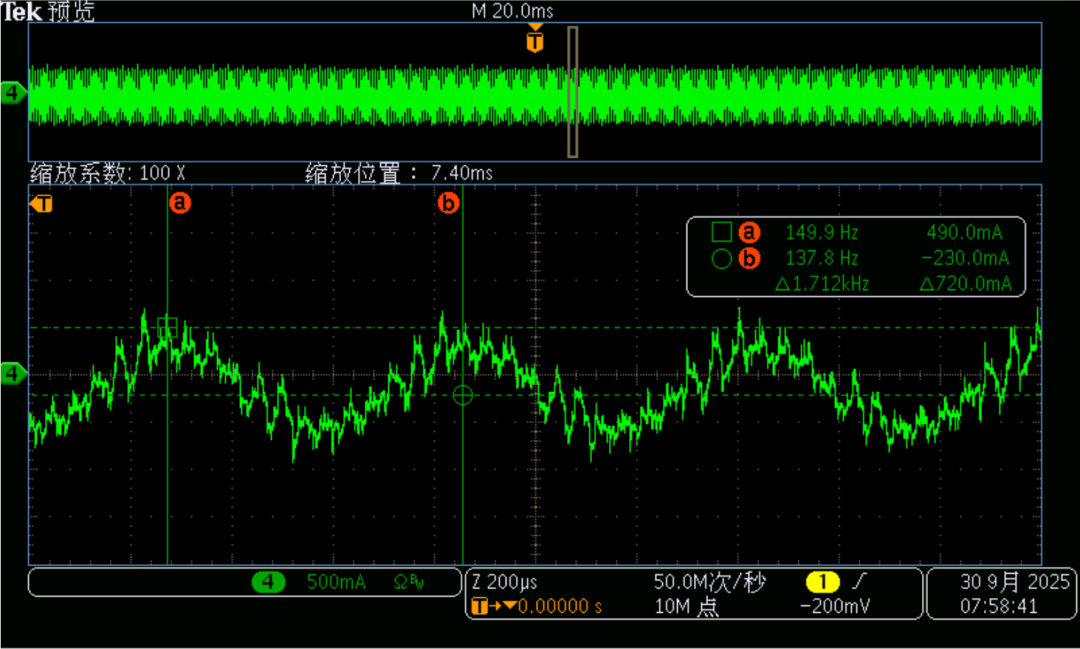

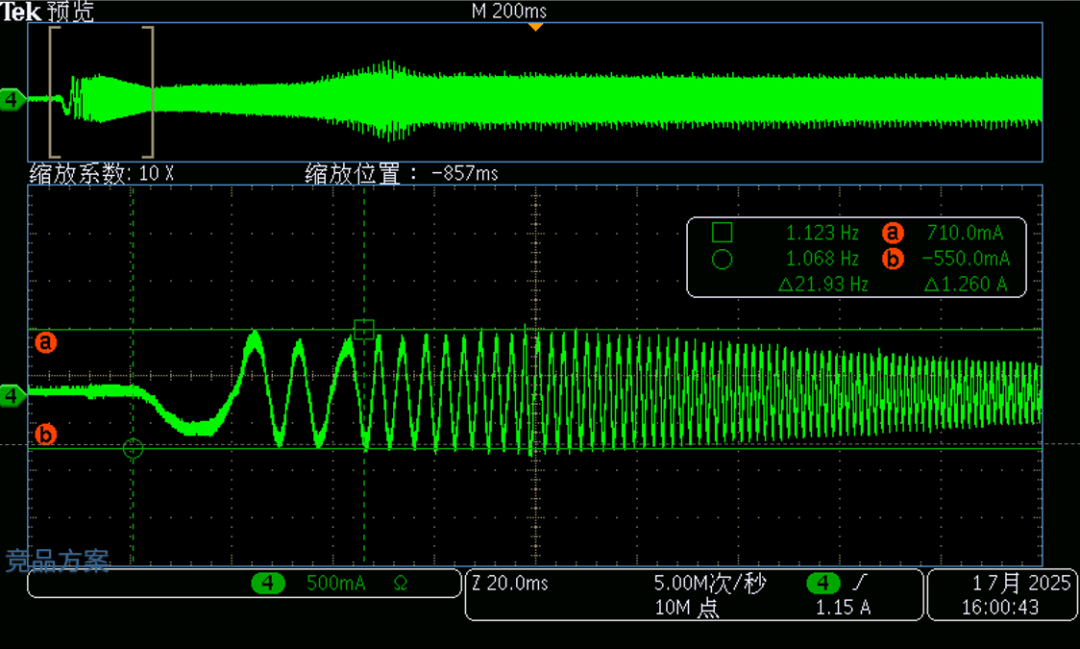

采用自收敛直接闭环启动算法，确保在不同负载下均实现100%启动成功；相电流平滑补偿技术，从根本上杜绝“抖手”现象。
- 安全无忧
全面保护机制，内置过欠压、过流、短路、缺相、堵转等多重保护电路，为产品长期稳定运行提供全方位安全保障。
方案规格
- 电机极对数：一对极
- 输入电压：220 VAC
- 电机额定功率：120W
- 电机额定转速：11W RPM
- PWM开关频率：25KHz
- 控制方式：无感单/双电阻FOC
- 闭环方式：速度环、功率环
- 保护功能：过欠压、过流、短路、缺相、堵转
- 发热丝最大功率：1500W

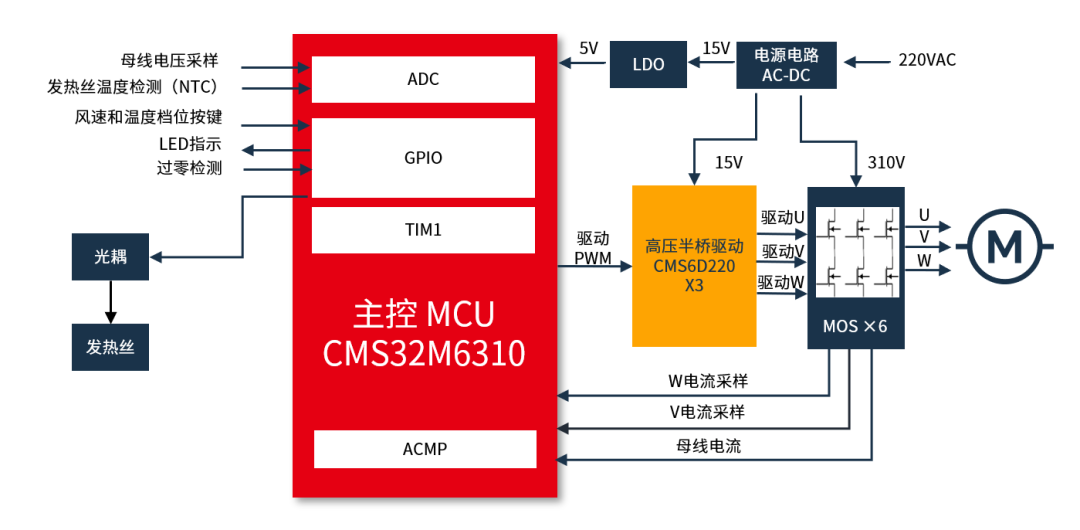

方案核心器件
专用电机控制芯片-CMS32M6310DE24SS
ARM Cortex®-M0+内核 @48MHz
工作电压2.0–5.5V
工作温度：-40℃至85℃
存储：64KB Flash，8KB SRAM
丰富定时器资源与6通道增强型PWM模块
内置22通道12位ADC
22个通用GPIO，支持多种外设扩展
具备强算力与高集成度
栅极驱动芯片-CMS6D220
单相中压高速栅极驱动IC
悬浮偏移电压+600V
工作电压范围10–20V，支持5V逻辑输入
内置 VCC、VBS欠压保护UVLO
内置直通防止功能、350ns死区时间
峰值输出电流0.21A@15V，1nF负载上升时间87ns
峰值吸入电流0.41A@15V，1nF负载下降时间45ns
有效减少开关损耗，适用高速风筒、高压风机、高压水泵、高压角磨等
>>开发板
