极海基于BMP561的双串电量计参考方案

随着消费电子产品的多样化发展，智能手机、游戏设备、便携式设备等各类终端产品对电池的性能要求日益严苛。双串电池方案能够显著扩大电池容量、提供更高电压和功率，有效契合终端设备在高负载场景下的运行需求。其核心是通过电量计芯片实现对电池组剩余电量（SoC）、健康状态（SoH）、电压、电流以及温度等参数的精准监测和均衡管理，全方位保障电池组的安全、高效、可靠运行。

聚焦于电池系统的关键设计与功能需求，极海推出采用BMP561单节电池电量监测计芯片的双串电量计参考方案，可精准实现双串电芯的实时监测、均衡管理以及电池电量估算，并支持两路单总线通讯功能。该方案具备低功耗、高可靠、高性价比等特点，可广泛适用于对讲机、POS机、电动工具、无人机，蓝牙音箱等双串电池管理应用场景。

BMP561双串电量计参考方案介绍

极海BMP561双串电量计参考方案由两部分组成。

• BMP561：集成高精度ADC实现电池采样和电量估算；集成I2C、HSC以及UART实现通讯功能；

• 保护电路：支持欠压、过压、过流、短路等保护功能。

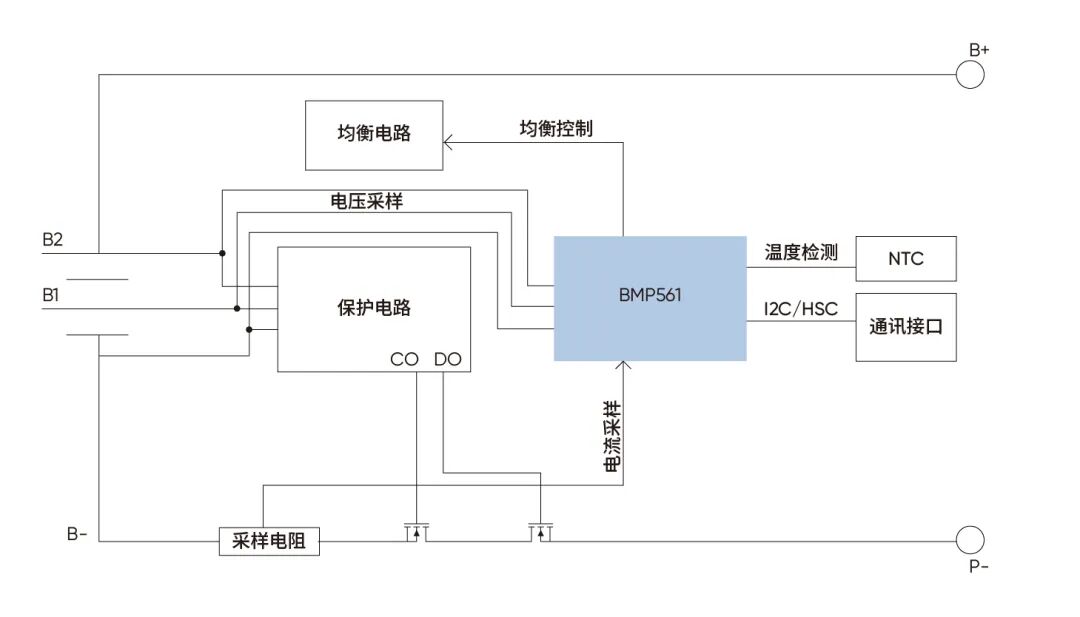

方案框图

方案特点

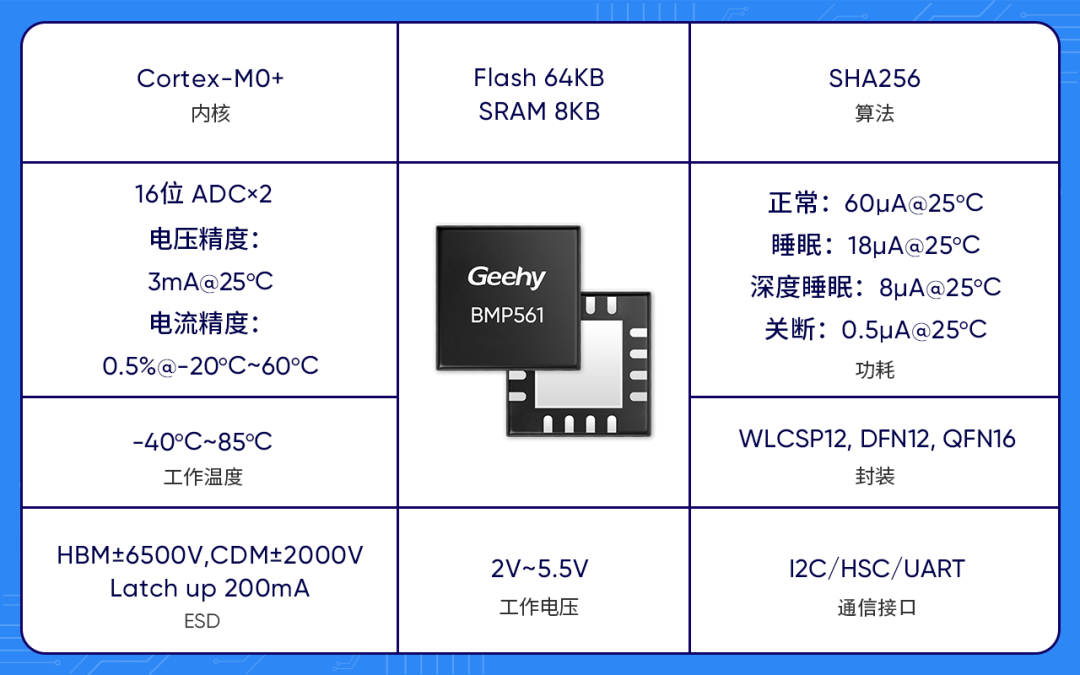

• 采用BMP561单节电池电量监测计；
• 总电压4.0V~10V，支持2串锂电池组应用；
• 低功耗：宽范围可调的均衡电流，外搭被动均衡，散热好，不受芯片功耗影响，电流大小可根据电池特性选择；
• 高精度：16位高精度V-ADC和C-ADC分别采样电压和电流；

• 高可靠：支持欠压、过压、过流、短路等保护功能；

• 高性价比：单串电量计直接采样双串电池电压，帮助客户节约器件成本。

极海BMP561双串电量计参考方案可提供可视化上位机调试界面的工具链，实现方案参数调整、校准以及固件的在线/离线升级功能。同时极海BMP561单节电池电量监测计产品具备完善的开发生态，可提供配套文档、软硬件开发工具和本地化服务支持，助力客户实现更高效率的智能应用开发、加速产品量产落地。

随着新能源技术的发展，双串电量计方案正朝着更高精度、更低功耗、更强集成度演进。极海基于BMP561双串电量计参考方案，凭借高精度监测、多重保护与灵活配置能力，可实现对电池组的精准监测和管理，有效提升产品性能和用户体验。未来，随着技术进步，双串电量计方案将在更多领域得到广泛应用，推动电池电量计行业的发展。
