圣邦微车规级线性稳压器SGM70420xQ/SGM70430xQ系列

圣邦微电子推出车规级线性稳压器SGM70420xQ/SGM70430xQ系列，带看门狗和电压监控复位功能。该系列器件既可应用于独立承担小型ECU的供电与系统监控，又可为车载低功耗电源管理系统供电，充当待机电源，其中SGM70420xQ输出电流能力为200mA，SGM70430xQ输出电流能力高达300mA。

亮点一 专为OTA远程在线升级优化

在汽车OTA远程升级场景中，传统看门狗可能因升级过程中的周期性复位导致升级失败。SGM70420xQ提供了灵活的系统级Enable和单独的Watchdog Enable功能，支持单独关闭看门狗定时器，且完全不影响线性稳压器的正常输出。这一特性确保在ECU进行OTA升级时，系统不会被看门狗误复位，从而大大提升在线升级的成功率和可靠性。

亮点二 超低待机功耗，轻松满足ECU功耗严苛要求

SGM70420xQ的典型待机功耗超低，静态电流仅23μA，极低的自身功耗使其能够轻松满足整车将单个ECU待机功耗控制在100μA以下的严苛要求，特别适用于对蓄电池续航敏感或长期休眠唤醒的汽车电子模块。

典型应用场景

场景一 独立承担小型ECU的供电与系统监控

SGM70420xQ/SGM70430xQ能够独立为车用小型ECU提供完整的供电及系统监控功能，一颗芯片即可解决电源监控复位与看门狗计时两大需求。典型应用包括：

• 各类泵机控制器（如水泵、油泵）
• 热处理系统（如PTC加热器控制器）
• 天窗控制器
• 雨刮控制器

场景二 为车辆待机单元供电，充当待机电源

在汽车熄火或驻车状态下，仍需为关键模块供电，并满足ISO 21848 / ISO 16750-2等汽车级低静态电流（<100µA，甚至<30µA）要求。例如在座舱系统、车载远程信息处理终端（T-BOX）、区域控制器（ZCU）等需要实时时钟（RTC）保持走时、系统长期处于低功耗待命状态的场景中，SGM70420xQ/SGM70430xQ可作为待机电源，确保系统在休眠时依然能够精准计时，并在需要时快速唤醒。

基础规格和可靠性

• 宽工作条件：输入电压范围3V至42V，工作温度-40℃至+125℃，符合AEC-Q100 Grade 1标准；
• 高精度输出：固定5.0V/3.3V输出，精度±2%，具备高精度输出电压容差；
• 卓越低压差：100mA负载时典型压降仅115mV；
• 出色的稳定性：在汽车启动工况下，即使VCC低至3V，只需在输出端使用1μF陶瓷电容即可保持芯片输出的快速响应和稳定；
• 可编程复位监控：内置复位电路监控输出电压，提供可编程欠压复位阈值（最小2.5V）和可编程延迟时间；
• 符合环保理念的封装：器件采用SSOP-14（Exposed Pad）绿色封装。

SGM70420xQ/SGM70430xQ系列是汽车应用中兼具电压监控、看门狗监控、支持OTA在线升级、超低功耗等诸多特色的理想线性稳压器选择。无论您是需要为泵机、天窗、雨刮等控制器提供可靠供电，还是为座舱、T-BOX、ZCU等系统搭建低功耗待机电源，SGM70420xQ/SGM70430xQ系列都能以一颗芯片满足多重需求。

SGM70420xQ/SGM70430xQ系列在覆盖车规应用的同时，都同步推出工规版本的SGM70420/SGM70430，欢迎咨询。

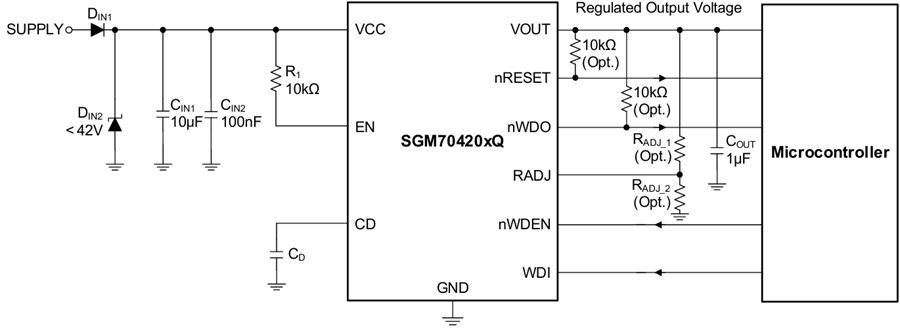

图1 SGM70420xQ典型应用电路

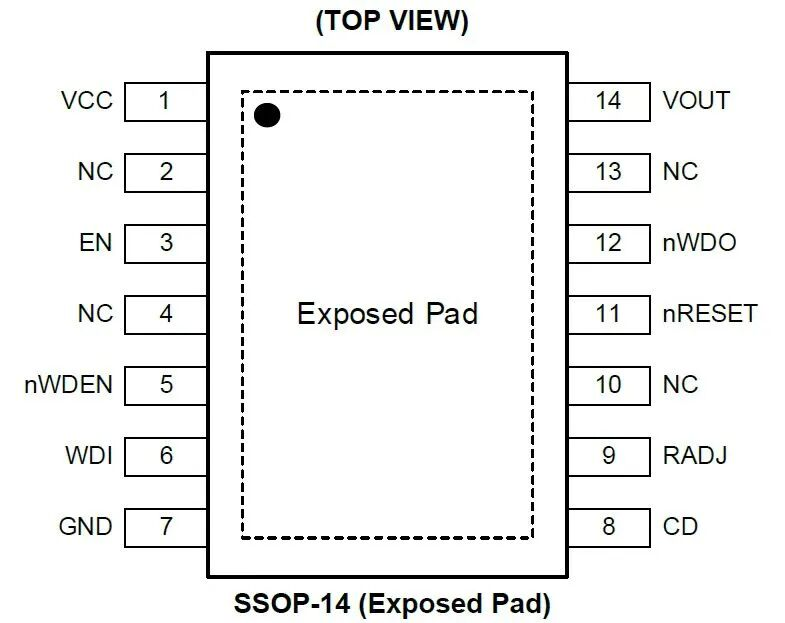

图2 SGM70420xQ/SGM70430xQ封装引脚图
