思瑞浦TPR70ULTC超低温度系数电压基准模块

TPR70ULTC 产品优势

创新恒温控制架构

针对电压基准芯片对温度高度敏感的特性，TPR70ULTC采用独特的恒温控制设计，利用功率 BJT（双极结型晶体管）对PCB进行闭环加热，为内部电压基准芯片营造出一个“恒温环境” 。通过这种精密控制，系统能够实时调节热量平衡，使芯片表面温度始终稳定在80°C左右，有效抵消了外部环境温度波动对输出电压的影响。

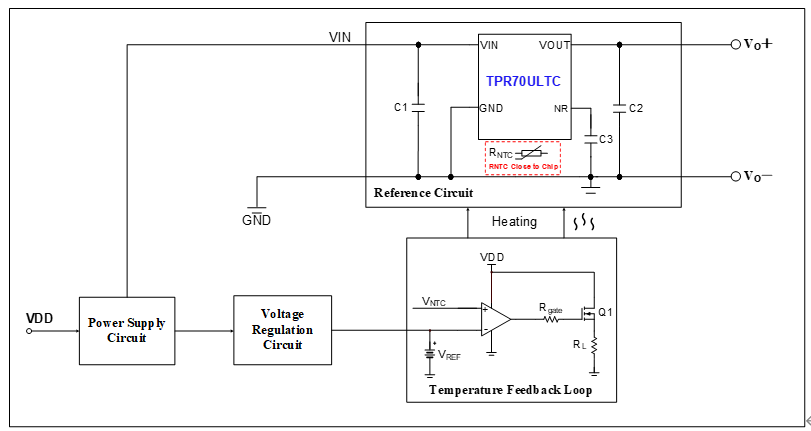

图1、TPR70ULTC闭环温控电路

超低温漂表现

得益于创新恒温控制架构的加持，TPR70ULTC实现了行业领先的温漂抑制能力。在-40°C至80°C的宽环境温度测试中，模块的温度系数（TC）典型值仅为 0.2ppm/°C。实验测试结果显示，其表现可优至 0.19ppm/°C，大幅提升了系统的测量精度与长期稳定性。此外，针对极致精度需求，思瑞浦还可提供高达 0.1ppm/°C的更高性能定制化方案。

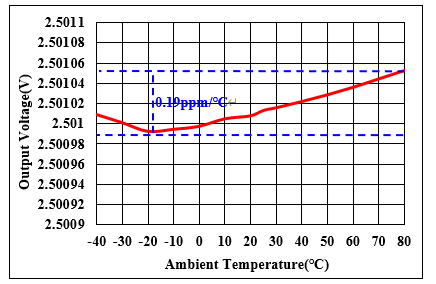

图2、TPR70ULTC输出电压与环境温度的关系

优异的长期稳定性和热迟滞性能

TPR70ULTC模块在设计上充分考虑了精密系统对重复性和长期可靠性的严苛要求。在长期稳定性方面，TPR70ULTC的长期稳定性可以做到10ppm@1000h。另外热迟滞是衡量电压基准在经历温度循环后回复能力的关键指标，TPR70ULTC在经历热循环（从-40°C到80°C再回到室温）后展现出优异的稳定性。测试结果表明，器件的输出电压在第二个循环时即可达到稳定状态，极大缩短了精密仪器在复杂环境下的预热与稳定时间。同时模块内置软启动功能，启动电流限制在300mA以下，有效降低系统浪涌冲击，确保长期运行的可靠性。

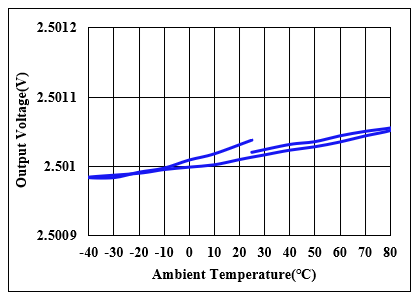

图3、热迟滞性能随温度循环变化（25°C→-40°C→80°C→25°C，首循环）

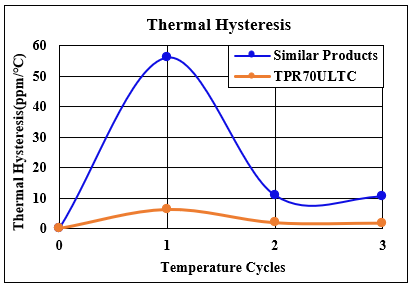

图4、热滞回与温度循环的关系

超低噪声输出

在0.1-10Hz低频段，TPR70ULTC模块对由带隙单元引起的闪烁噪声（1/f 噪声）进行了深度优化，具备极低的噪声特性小于5uV/div。同时用户可以在VOUT引脚增加大容量旁路电路来抑制宽带噪声（10Hz~10kHz），进一步降低噪声输出。

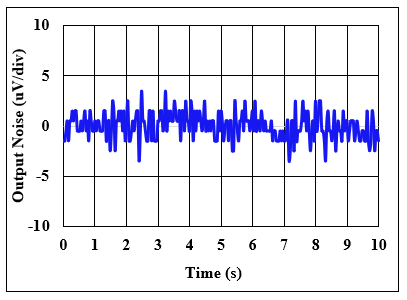

图5、0.1-10Hz频段电压噪声特性

TPR70ULTC 产品特性

• 宽输入电压范围：9V至16V；
• 低温度系数：典型值0.2ppm/°C（-40°C至80°C）；
• 热迟滞：快速收敛，二次循环即达稳定；
• 低频噪声（0.1-10Hz）：噪声输出小于5uV/div，支持旁路电容优化。

TPR70ULTC典型应用

TPR70ULTC专为高精度测试测量设备设计，广泛应用于数字万用表、精密数据采集系统、校准仪器、自动化测试设备等领域。TPR70ULTC超低温漂带来极高电压基准稳定性，为高精度仪器仪表提供理想选择，特别是在环境温度波动较大的工业现场和计量实验室环境中，能够确保测量结果的一致性。

电压基准芯片对温度变化极为敏感。TPR70ULTC通过功率BJT加热PCB形成"恒温环境"，确保电压基准芯片始终处于设定的最佳工作温度点，忽略外界环境温度的剧烈变化，实现超低温漂性能。

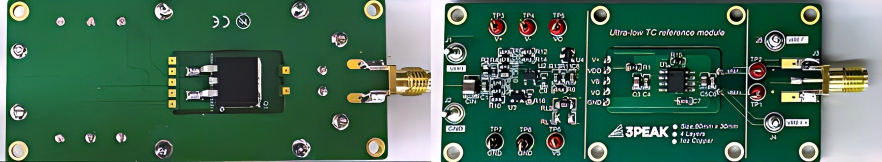

图6、TPR70ULTC硬件评估板
