上海贝岭BL380X系列高精度零漂移工业级运放
上海贝岭
产品详情
在现代电子系统设计中，运算放大器作为信号处理的核心元件，其性能直接决定了信号链路的品质与输出信号的可靠性。尤其在工业测量、医疗电子、仪表仪器等高精度应用场景中，对运放芯片的低失调低温漂特性、长期稳定性及复杂环境适应性提出了严苛要求。上海贝岭高精度零漂移系列运算放大器BL3801/BL3802/BL3804（合称BL380X），凭借其优异的性能，为设计工程师提供了一个理想的解决方案。
产品特性
BL380X是1.8MHz增益带宽积的高性能运算放大器,工作温度范围支持-40℃至+125℃，支持多通道，多种封装，能够满足多种应用场景下对信号处理精度和工作温度的严苛要求。
BL3801内含单通道运算放大器、BL3802内含双通道运算放大器、BL3804内含四通道运算放大器，运算放大器的性能一致。

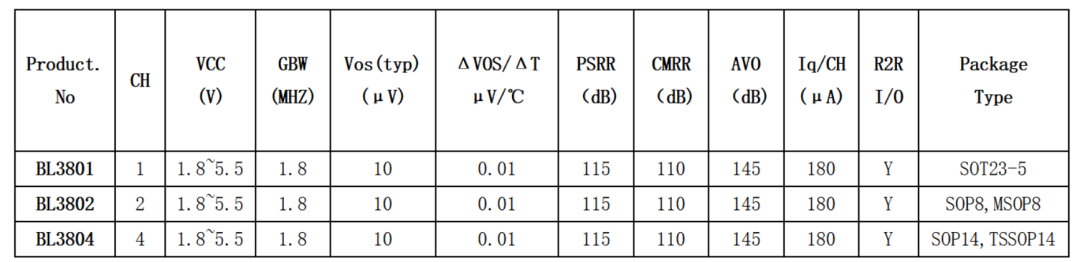

特性如下：
表/1（规格参数）

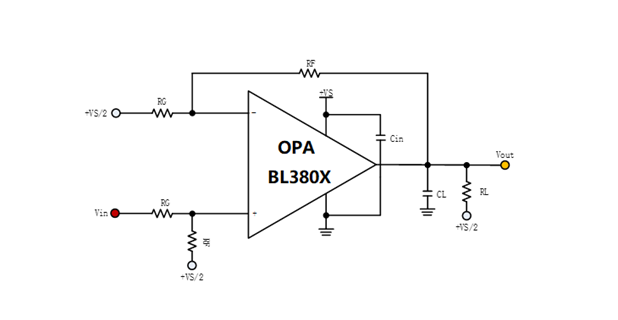

典型应用原理图如下：
图1 BL308X典型应用原理图
产品优势
• 极致精度表现：在 5V 供电条件下，典型失调电压仅 10μV，-40℃至 + 125℃工作温度内最大值不超过 30μV，配合0.01µV/℃的低温漂特性，彻底解决了通用运放因温度波动导致的误差累积问题。
• 信号高还原：轨到轨输入/输出特性可充分利用电源范围，配合 145dB 的信号电压增益与 115dB 的电源抑制比（PSRR），确保微弱信号的完整放大与还原。
• 可靠稳定运行：ESD（HBM）水平可达到±8KV，LU可达±800mA, 0.1ms 的过载恢复时间实现快速信号响应，保证系统可靠运行，180μA 的典型静态功耗兼顾性能与能效。
行业应用
BL380X的核心优势特性可以解决行业痛点，在工业控制、医疗仪器等对精度要求严苛的领域，BL380X的性能优势转化为实实在在的设计价值。
• 工业测量的 “稳定器”：针对压力传感器、应变计等设备在 - 40℃至 + 125℃工业环境中的长期运行需求，其超低失调电压与低温漂特性可将信号调理误差控制在μV 量级，使系统的测量精度得到提升。
• 医疗电子的 “精准镜”：在心电图、便携式血糖仪等医疗设备中，0.5nA 的低输入偏置电流特性可精准放大传感器输出的 nA 级微电流信号，将血糖、心率等生理参数的测量误差控制在更小的范围内，同时 180μA 低功耗设计延长设备续航时间。
• 测试仪器的 “灵敏度放大器”：在数字万用表、数据采集卡等设备中，10μV 失调电压与高增益特性支持 μV 级电压测量，配合轨到轨输入 / 输出能力，帮助仪器实现更高的测量分辨率。
支持多种封装
应用领域
工业测量
医疗电子
仪表仪器
物联网采集终端
上海贝岭提供系列化的产品选择，专业的技术支持，以及稳定的供应，为用户的产品设计和批量使用保驾护航。

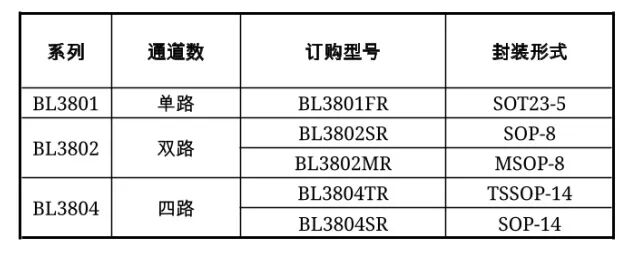

订购型号与封装信息
表/2（选型列表）
