圣邦微微小封装小微容量锂电保护开关SGM41106A

圣邦微电子推出 SGM41106A，一款支持储运断开模式的小型锂离子/聚合物电池保护开关。该器件可应用于蓝牙耳机、触控笔、智能手环、智能手表及智能眼镜等小容量锂电池设备。

圣邦微电子

在线客服

微信咨询

产品海报

产品详情

圣邦微电子推出 SGM41106A，一款支持储运断开模式的小型锂离子/聚合物电池保护开关。该器件可应用于蓝牙耳机、触控笔、智能手环、智能手表及智能眼镜等小容量锂电池设备。

SGM41106A 是一款面向小型锂离子及锂离子聚合物电池的单片式集成保护方案。凭借纤巧的封装尺寸，该器件为可穿戴设备的电池仓布局提供了显著的设计灵活性，同时完整集成了确保锂电池安全运行所需的全部保护功能。

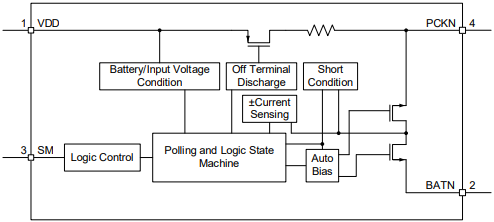

其核心为集成的具有双向阻断功能的开关系统，包含过压/欠压保护与过充/过放电流保护，构建多层次安全防护机制。该器件支持 4.225V 至 4.6V（0.025V 步进）范围内的工厂可编程过压保护阈值，并提供三种可选的过充/过放电流保护阈值组合。系统还具备 2.8V/3.0V 可选电池欠压保护功能，并支持对零电压的深度耗尽电池进行安全充电。在深度放电关断状态下，器件休眠电流典型值仅为 2nA。

此外，该方案集成了全面防护机制：包括负载短路保护、电池组并联安全运行、充电输入电压钳位、电池反接保护以及充电输入反接保护。通过 SM 引脚（高电平有效）可触发进入储运断开状态，配合上电自锁定特性，有效满足包括运输、货架期等长期存储场景需求。

SGM41106A 在典型工作状态下仅消耗 0.7μA 电流，导通电阻为 100mΩ，采用符合环保理念的 XTDFN-1×1-4L 绿色封装，工作温度范围覆盖 -40℃ 至 +85℃。
