产品详情
一、产品优势
作为PDBG功率提升的代表性IPM产品，本款模块进一步提升了DIP-26A 封装的功率水平，为高功率需求场景提供适配新方案。
功率表现进阶：作为PDBG首款20A DIP-26A封装IPM模块，有效提升了该封装形式的功率上限，为高功率适配需求提供更多可能。

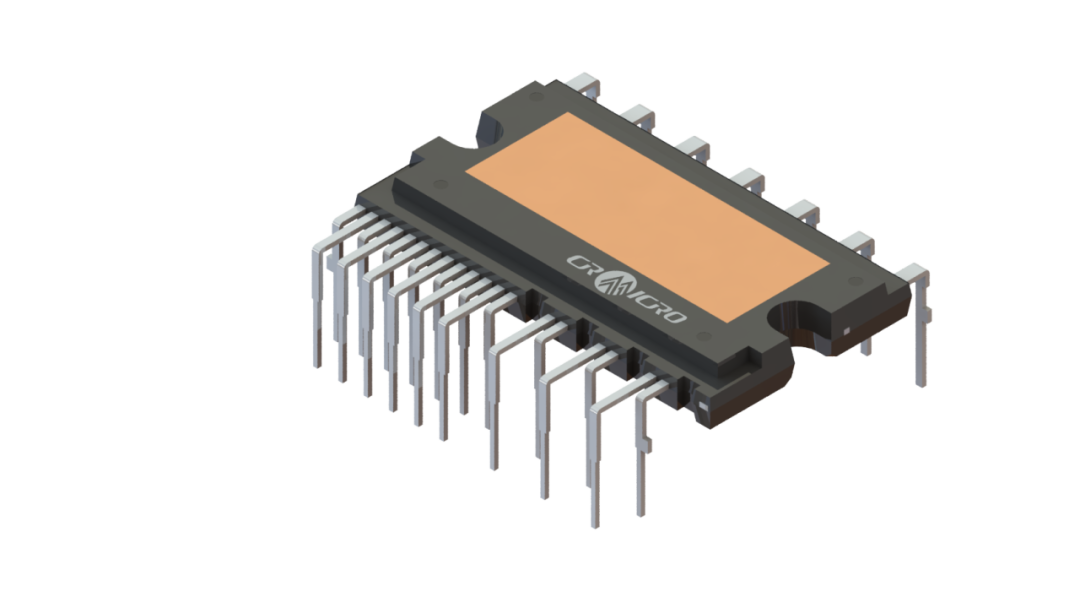

△ 600V/20A DIP-26A封装外形
波形稳定友好：在环境温度为25℃、125℃的工况下，开关波形干净平滑，对电磁干扰（EMI）控制效果良好，有助于降低设备电磁兼容设计难度。

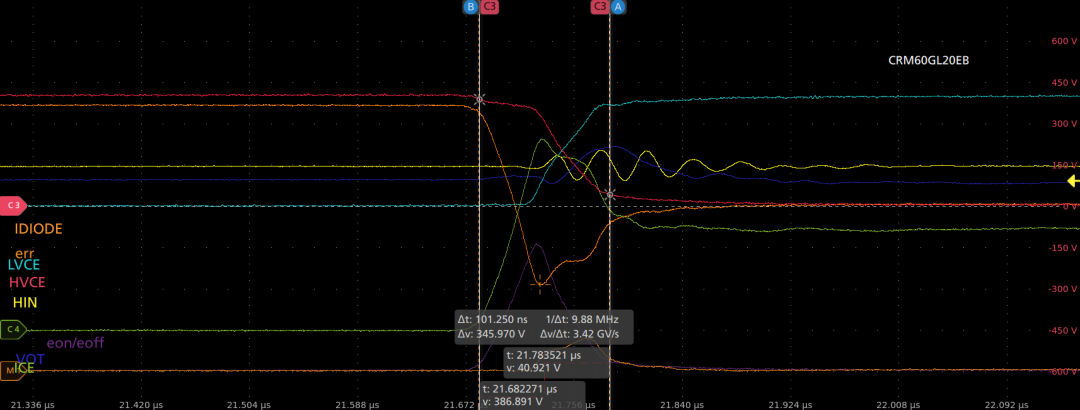

△ 在环境温度为25℃的工况下，华润微600V/20A DIP-26A封装IPM的开通波形

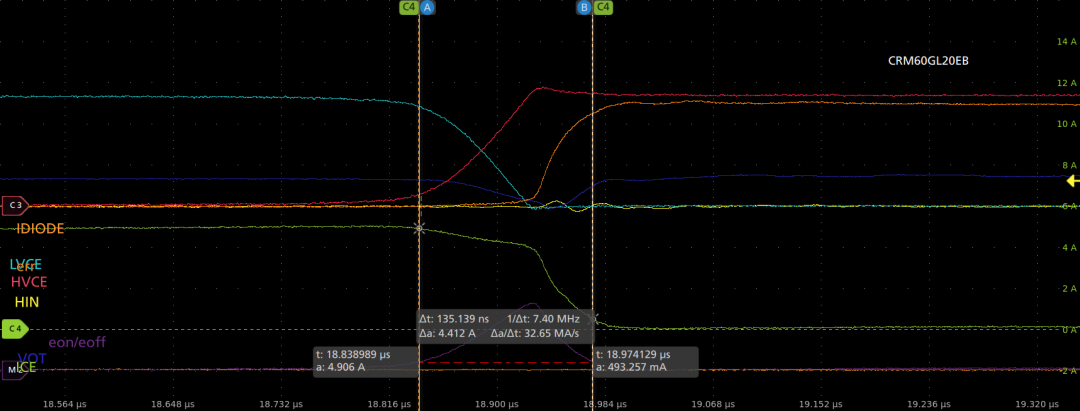

△ 在环境温度为25℃的工况下，华润微600V/20A DIP-26A封装IPM的关断波形

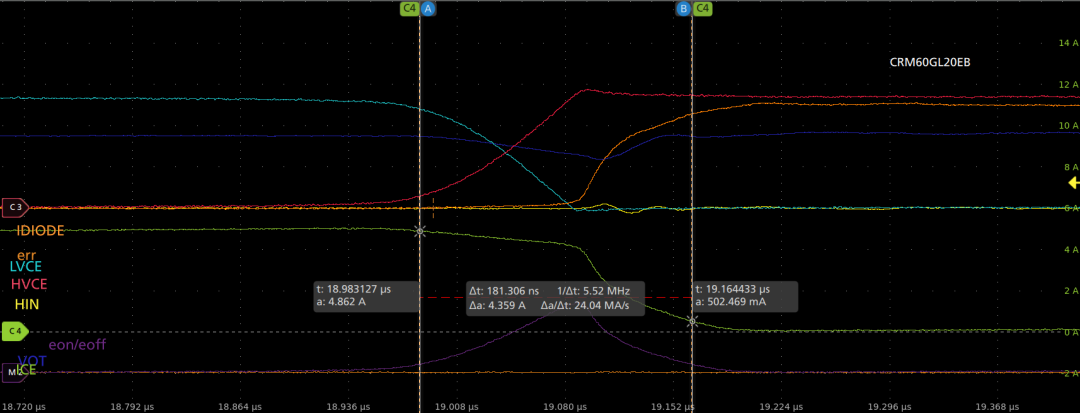

△ 在环境温度为125℃的工况下，华润微600V/20A DIP-26A封装IPM的开通波形

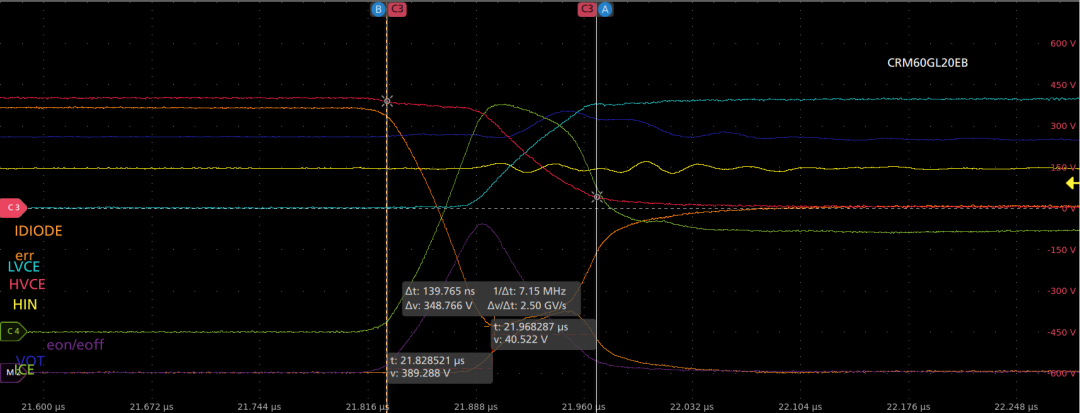

△ 在环境温度为125℃的工况下，华润微600V/20A DIP-26A封装IPM的关断波形
系统适配性强：可适配1.8kW以上系统，能够满足空调压缩机、大功率工业设备等场景对高功率模块的应用需求。
二、产品核心特性
内置VCCx/VBx欠压保护与高精度短路保护，双重保障运行安全
故障消隐时间超过40us，有效避免瞬时干扰导致的误触发
集成温度输出与过温保护功能，实时监测模块温度，防止过热损坏
内置带限流电阻的自举二极管，提升驱动稳定性
绝缘耐压等级达2000V AC/min，采用高导热DBC（直接覆铜基板），散热性能优异
三、典型应用场景

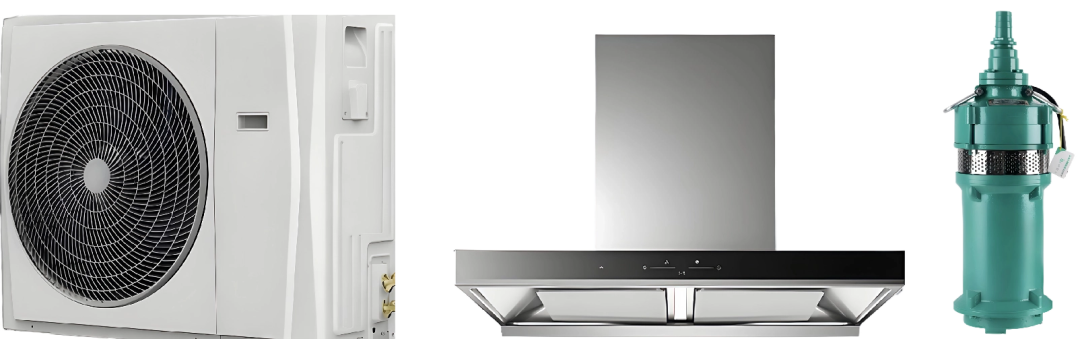

广泛应用于工业控制与白色家电领域，是空调压缩机、油烟机、水泵等设备实现高功率、高效率运行的核心组件。
