晶华智芯家电32位MCU CB78系列芯片
深圳晶华智芯微电子专为智能家电场景打造的32位MCU，CB78xx系列芯片以高集成、低功耗、高可靠性、强适配性重新定义家电“芯”标准，成为冰箱、空调、洗衣机等白色家电的“智慧大脑”。
晶华微电子
产品详情
在消费升级与智能家居浪潮下，家电产品正从“功能型”向“智能交互型”加速迭代——用户期待更精准的温控、更灵敏的触摸交互、更节能的运行表现，而背后的核心驱动力，正是芯片技术的革新。
深圳晶华智芯微电子专为智能家电场景打造的32位MCU，CB78xx系列芯片以高集成、低功耗、高可靠性、强适配性重新定义家电“芯”标准，成为冰箱、空调、洗衣机等白色家电的“智慧大脑”。

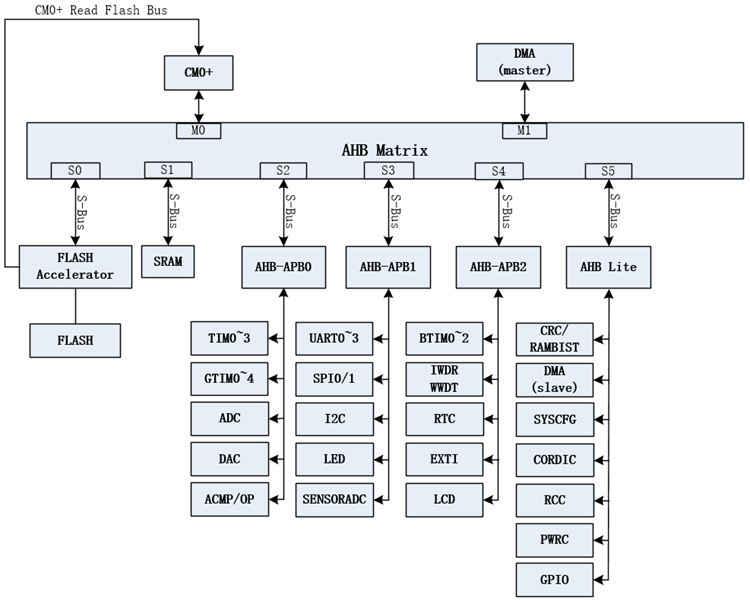

系统框图

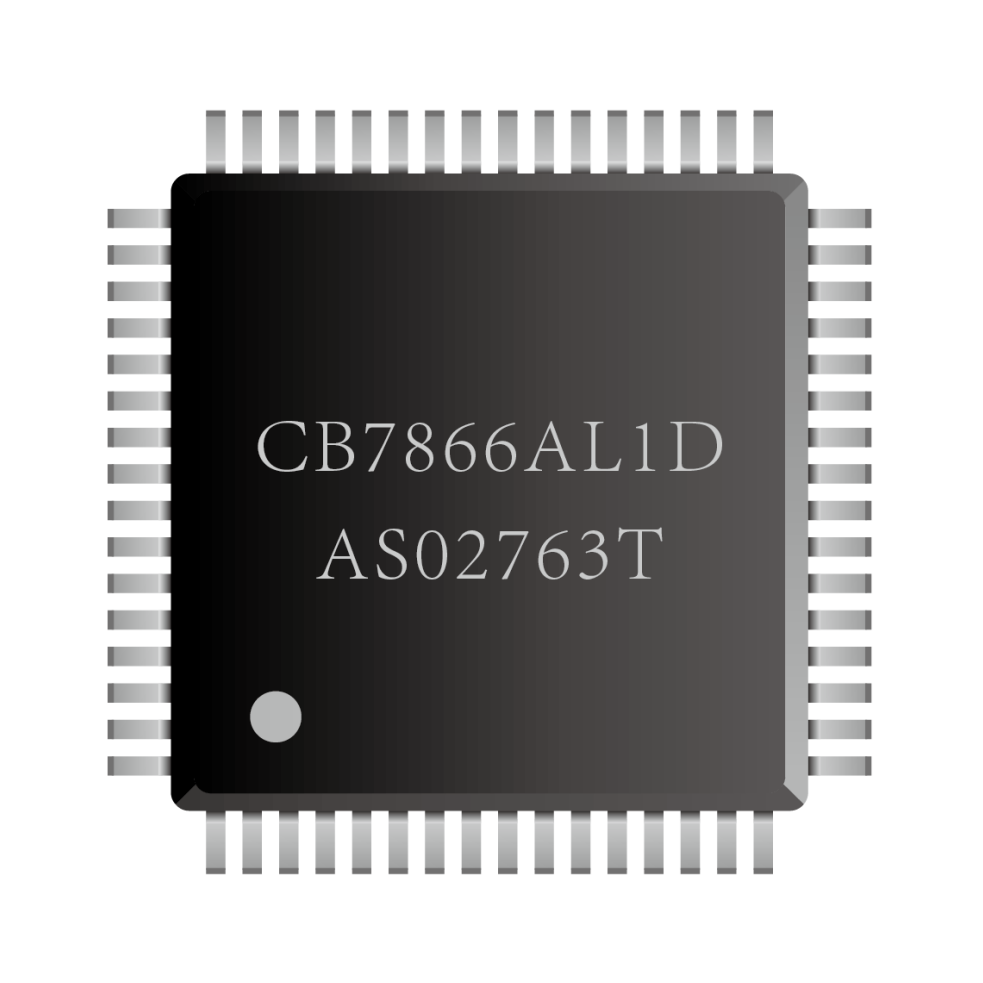

封装片
一、家电芯片行业背景：
从“能用”到“好用”的进阶战
过去，家电芯片多依赖通用型 MCU，存在功能分散、集成度低、功耗居高不下等痛点——例如，传统方案需搭配额外触摸芯片、显示驱动芯片、电机控制模块，不仅增加硬件成本，还易因多器件兼容问题导致系统不稳定。
如今，消费者对家电的需求已从“基础控制”转向“智能交互+节能降耗”：空调需精准控温±0.5℃，洗衣机要实现精准控水测量，冰箱需联动传感器实现食材保鲜预警……这些需求倒逼芯片向“高集成、低功耗、强适配”升级。而 CB78xx 系列芯片，正是为解决这些行业痛点而生。
二、CB78xx 系列芯片：
适配智能家电的“全能型选手”
基于 ARM Cortex-M0+ 内核打造，CB78xx 系列芯片以“高集成、低功耗、强可靠”三大核心特性，完美契合智能家电复杂应用场景，关键参数与功能全面覆盖家电核心需求：
1
内核与存储：
内核性能：搭载 32 位 Cortex-M0+ 内核，最高主频 48MHz，支持指令级加速，轻松应对家电复杂控制算法（如BLDC电机算法、多传感器数据处理）；
存储配置：256KB Flash+ 32KB SRAM，支持 8KB 独立 BOOT 区与 4KB 类 EEPROM 用户区，擦写10W次+，数据保存20年+，满足家电程序存储与数据备份需求；
OTA升级：支持BOOT和AB双区备份的OTA升级方案，在线升级永不掉线；
低功耗设计：支持 Sleep/Stop 低功耗模式，Stop 模式下功耗低至10uA，适配冰箱、冰柜等需长期待机的家电场景。
2
核心功能集成：
“一芯多能”告别“多芯片拼凑”，轻松搞定家电全场景。
GPIO：最大60个GPIO口、支持全功能任意映射复用、支持4档上拉电阻选择、支持多档驱动电流选择；
触摸交互：内建 32 通道触摸按键功能，支持触摸按键、滑条，适配洗衣机面板、空调触控屏等交互场景，抗干扰能力强，可过cs10v动态；
显示驱动：
LCD段码屏：支持8×36段~4×40段，多种占空比/偏置可选，SEG/COM任意IO映射
LED数码管：支持最大8×12矩阵和7×8点阵驱动，支持SEG恒流驱动（8~32mA），COM最高240 mA灌电流，可直接驱动家电显示屏，无需额外驱动芯片；
TFT屏：支持SPI串行、并行接口，可通过DMA通道传输数据，快速刷新控制TFT屏显示。
Timer：多达13个timer定时器，其中高级定时器（GTIM0~4）支持pwm死区互补输出，可精准输出 PWM 信号控制家电电机（如洗衣机变频电机、空调风扇电机），实现无级调速与节能运行；
模拟接口：最多32通道的12位ADC + 1路DAC + 2 路运算放大器 + 2路比较器 + 外部晶振（M级/K级晶振）；
通讯接口：4路UART + 1路TWI（主从） + 2路SPI（支持并行传输）

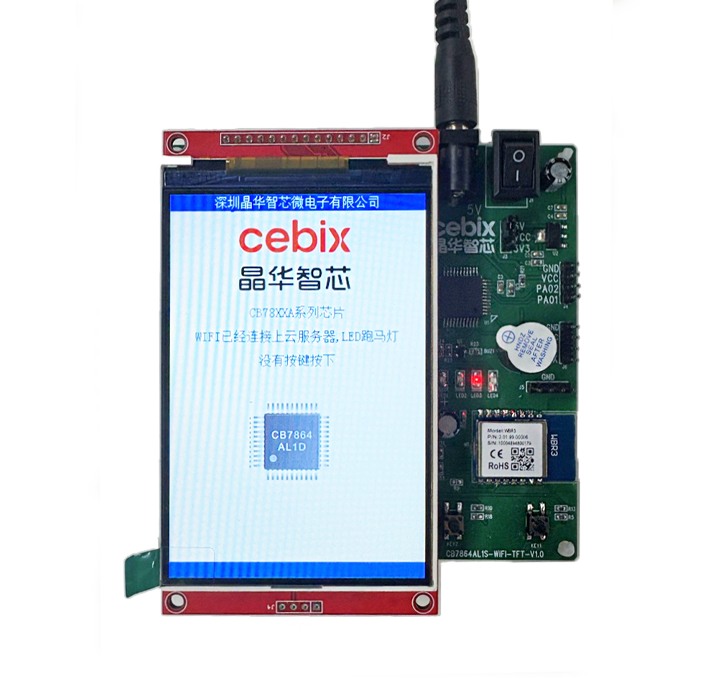

带TFT屏显示+OTA升级demo评估版
3
可靠性与安全性：
家电长期稳定运行的“守护神”
家电产品需应对潮湿、电磁干扰、宽温等复杂环境，CB78xx 系列从硬件到软件全链路保障可靠：
宽温域运行：支持 -40℃~85℃工作温度，全温度下时钟温漂<±1%，适配厨房、阳台等温差大的场景；
强抗干扰：内置 ESD 15kV 、EFT 4.5kV 防护，内置 ESD 检测电路，应对家电使用中的静电、电磁干扰；
数据安全：支持Flash代码的加密保护、ECC纠错保护机制和crc校验机制，以及SRAM的March-C/X检测算法，防止程序泄露与数据错误，满足家电安全认证需求。
三、场景化适配：
四大核心应用方向，覆盖白色家电、小家电全品类
1
白色家电MCU：
全场景控制“芯”中枢
作为家电的“大脑”，CB78xx 可适配冰箱、空调、洗衣机等核心控制场景：
冰箱：通过 ADC 采集冷藏室、冷冻室温度，联动压缩机 PWM 控制，实现 ±0.5℃ 精准控温；支持多门体触摸控制，一键切换保鲜模式；
空调：集成温度、湿度传感器采集功能，配合 GTIM 定时器输出精准 PWM 信号控制变频压缩机，降低运行噪音；支持触摸滑条调节风速，替代传统物理按键；
洗衣机：通过高级定时器实现电机变频控制，支持触摸面板操作与洗衣进度 LCD 显示，低功耗模式适配待机场景。
2
触摸+MCU：
重构家电交互体验
告别“按键卡顿、误触”痛点，CB78xx 触摸功能适配多场景交互需求：
洗衣机面板：支持32路触摸按键，防水设计适配潮湿环境，触摸响应时间＜100ms，按压无延迟；
空调控制面板：触摸滑条实现风速无级调节，配合 LCD 显示当前模式，交互流畅度媲美高端消费电子；
厨房家电：抗油污触摸算法，适配油烟机、电饭煲等油污重的场景，触摸识别准确率达 99.9%。

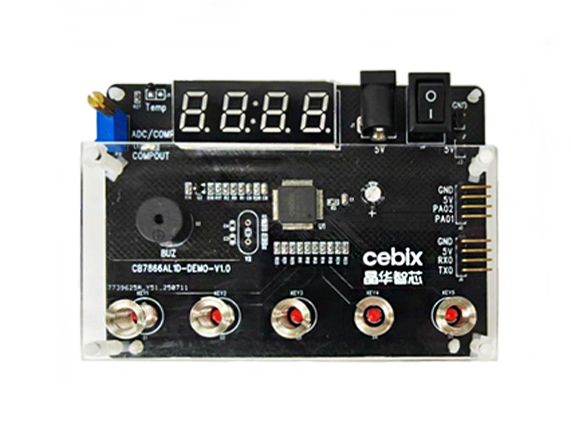

带5路触摸+LED显示demo评估版
3
LCD显示：
清晰呈现家电状态
集成 LCD 驱动器，支持多段式、点阵式显示，适配家电状态显示需求：
洗衣机：显示剩余洗衣时间、洗衣模式（标准洗/快洗/大件洗）；
空调：显示当前温度、风速、节能等级；
冰箱：显示冷藏室/冷冻室温度、食材保鲜天数，无需额外显示驱动芯片，降低硬件成本。

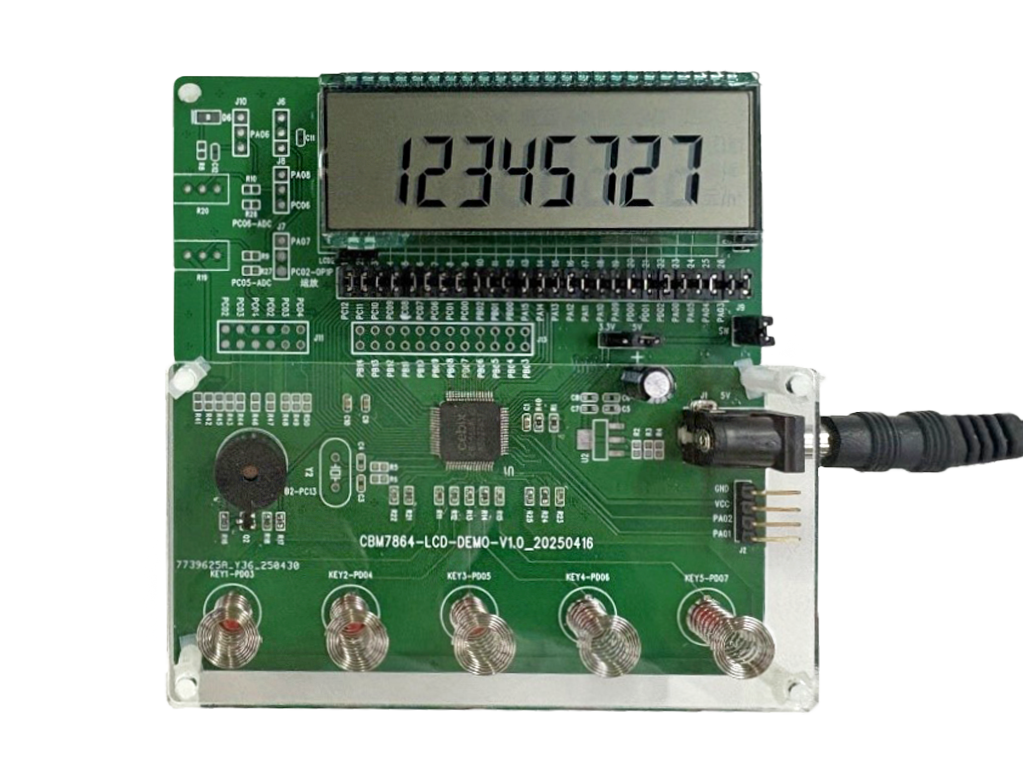

带5路触摸+LCD显示demo评估版
4
电机驱动：
节能与静音的“双重保障”
通过AD + 比较器 + GTIM 定时器精准输出PWM控制信号，适配家电电机控制：
风扇电机：支持BLDC变频控制，根据室温自动调节转速，提升节能效率；
小家电电机：支持低功耗模式，待机电流＜10μA，适配长期通电场景（如电饭煲、搅拌电机、充电电池产品）。

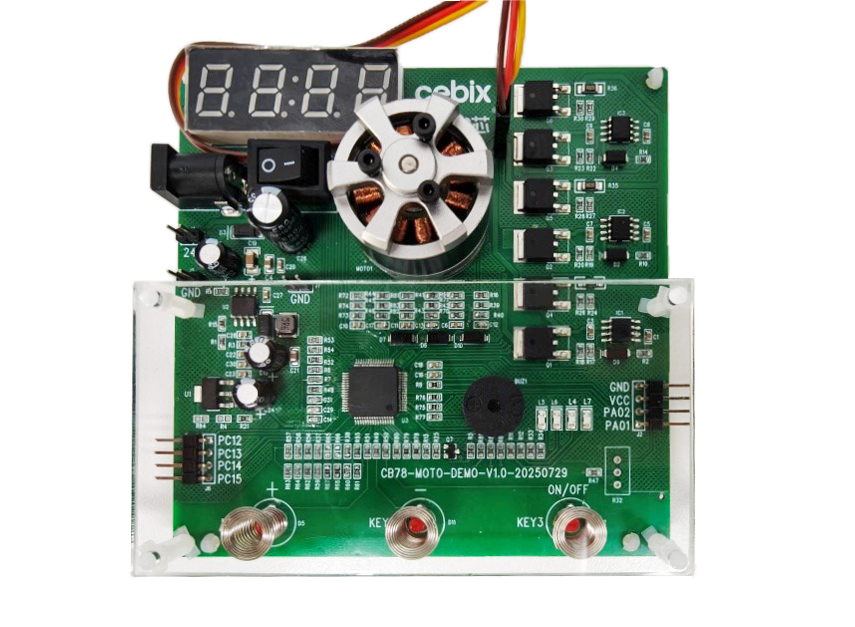

带3路触摸+BLDC电机demo评估版
四、为什么选择CB78XX系列？三大核心优势
集成度高：触摸、显示、电机控制、传感器采集功能集成，减少 30% 硬件器件数量，降低 PCB 面积与焊接故障风险；
低功耗：Stop 模式功耗低至微安级，洗衣机待机功耗降低 50%，符合新国标能效要求；
强可靠：宽温域低温漂、高抗干扰设计，满足家电长期稳定运行需求，降低售后维护成本。
结语
CB78xx 系列芯片，以“一芯集成多能”重新定义智能家电控制标准。未来，深圳晶华智芯微电子将持续深耕家电场景，以“芯”赋能更多智能家电创新，让用户体验升级，让厂商研发降本，共同推动白色家电行业向更智能、更节能、更可靠的未来迈进！
