纳芯微固态继电器NSI7258

NSI7258是一款单通道固态继电器 (SSR)，其引脚与常用的光MOSFET兼容。固态继电器接通时的最小输入电流为5.5mA。它在导通状态下可传导30mA电流，电阻小于250Ω。固态继电器在输入电压为0.5V或更低时关闭。它在关断状态下可承受1000V电压，漏电流小于1μA。NSI7258采用纳芯微高可靠性的电容隔离技术。虽然输入电路模仿了LED的特性，但与标准光MOSFET相比，它具有更高的可靠性和老化性能、更高的工作温度、更短的导通和关断延迟等性能优势。因此，NSI7258适合在高可靠性系统中取代光MOSFET。

产品特性

• 常开（1-Form-A）固态继电器

• 高达 5000Vrms 绝缘电压

• 击穿电压：1700V

• 关断状态漏电流： 1000V 时 <1μA

• 接通状态电阻： 10mA 负载电流时 <250Ω

• 输入正向阈值电流 <5.5mA

• 导通时间 <0.3ms

• 关断时间 <0.05ms

• 集成 MOSFET，雪崩额定电流为 0.6 mA

• 符合 RoHS 规范的封装： SOW12

• 爬电距离和间隙 ≥ 8mm（输入-输出）

• 爬电距离和间隙 ≥ 5.91mm（MOSFET 的漏极引脚之间）

• 符合 CISPR32 B 类和 CISPR25 5 类 EMI 限制

• 双层 PCB 上无铁氧体磁珠

安全认证

• UL 认证： 符合 UL1577 标准的 1 分钟 5000Vrms 电压

• 根据 GB4943.1 获得 CQC 认证

• CSA 组件通知 5A

• DIN EN IEC 60747-17 (VDE 0884-17)

应用场景

• 固态继电器

• 电动汽车充电站

• 储能系统

• 太阳能系统

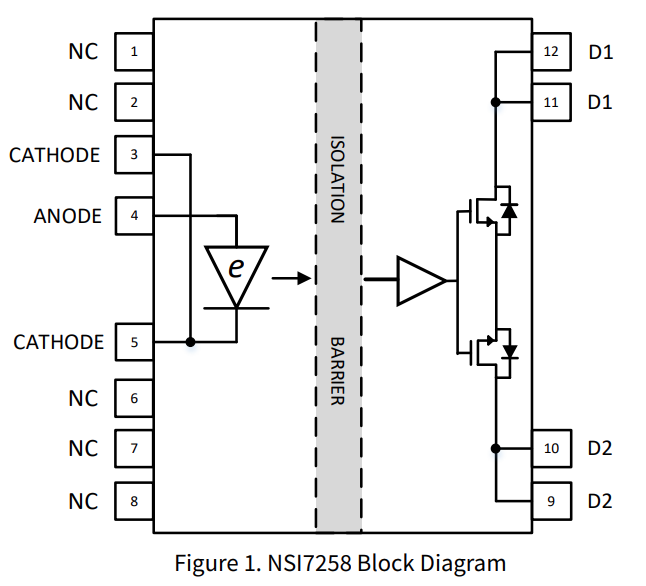

功能框图
