产品详情
SC5617系列是单节锂离子电池主保护芯片。它监测电池电压和电流，提供精确的保护和恢复阈值，并控制外部充电（CHG）和放电（DSG）场效应晶体管，以提供全方位保护。 电流通过外部检测电阻两端的电压进行监测。为了提高系统的热性能，SC5617可以支持使用低阻值检测电阻，以降低功耗。 SC5617采用DFN6L和DFN8L封装。主机可以通过调节控制引脚的电压来控制设备进入不同的模式。主机控制功能包括： - 功能集A：动态过放调压模式 + 运输模式 + 产线测试模式 - 功能集B：充电关闭模式

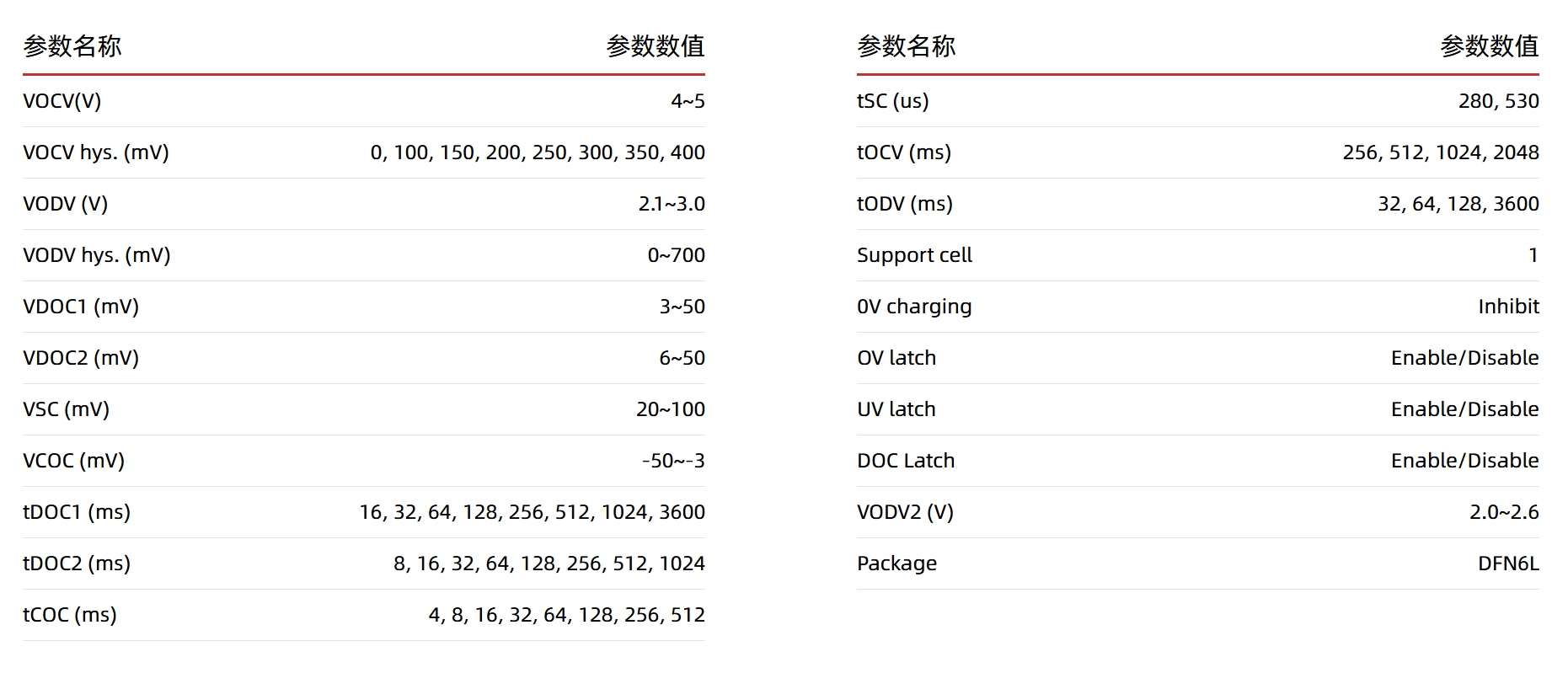

参数
封装/引脚/尺寸
- 封装：DFN6L
- 引脚数：6
- 尺寸：1.57x1.9
特性
电压保护
过充电检测电压 4.65V
过放电检测电压12.6V
过放电检测电压2 2.35V
电流保护
充电过流检测电压 -12mV
放电过流检测电压 14mV
负载短路检测电压 28mV
精确延时电路
支持小检测电阻
低功耗
附加功能
可选的0V禁充功能
过压锁定功能：禁用
欠压锁定功能：禁用
放电过流锁定功能：禁用
主机控制功能选项：功能集A
薄型封装
高度0.4mm（最大值）
